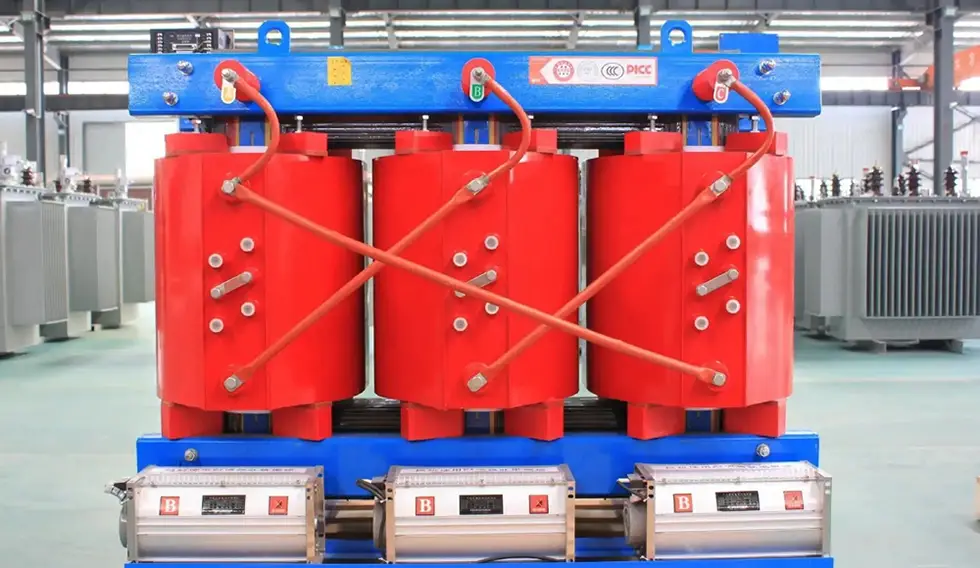

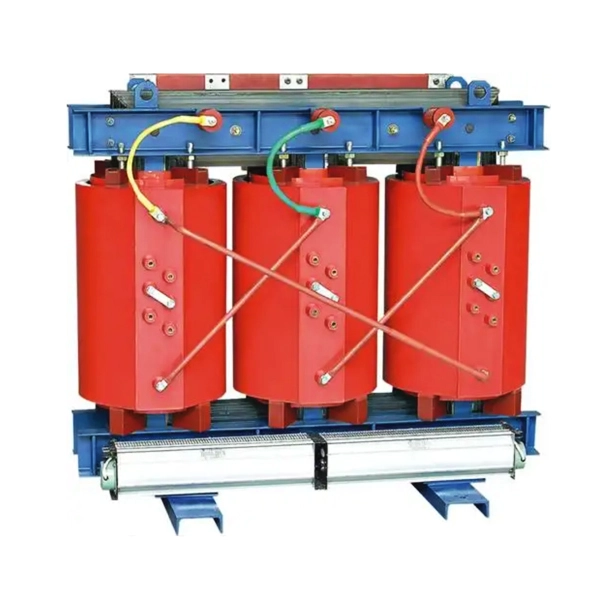

Силовой трансформатор сухого типа 36 кВ

На протяжении многих лет компания Cotenele, являясь крупным экспортером и производителем трансформаторов в Китае, поставляет надежные и стабильныеСиловой трансформатор сухого типа 36 кВклиентам в таких странах и регионах, как Африка, Европа и Ближний Восток, и получил единодушную похвалу от клиентов. Силовые трансформаторы сухого типа Cotenele 36 кВ обладают характеристикаминизкие потери, низкий уровень шума, молниезащита, высокая устойчивость к короткому замыканию и красивый внешний вид.. Изделие имеет передовые процессы сборки и производства, надежность и отличное качество аксессуаров. Он имеет четыре дистанционные функции:удаленная связь, удаленное тестирование, удаленная настройка и удаленное управление. Благодаря компьютерному удаленному управлению можно осуществлять удаленный мониторинг электростанции без необходимости дежурства в офисе на месте. Все силовые трансформаторы сухого типа Cotenele 36KV соответствуют международным и национальным стандартам, таким какГБ/Т 1094.1-2013, ГБ/Т 1094.11-2007, ГБ/Т 10228-2015, IEC60076-1:2011, IEC60076-11:2018и т. д.

Условия эксплуатации сухих силовых трансформаторов 36 кВ

Основные технические параметры

Технические параметры сухого трансформатора 36 кВ серии SC(B)10 (35/0,4 кВ)

Технические параметры сухого трансформатора 36 кВ серии SC(B)10 (35/10 кВ)

Технические параметры сухого трансформатора 36 кВ серии SC(B)11

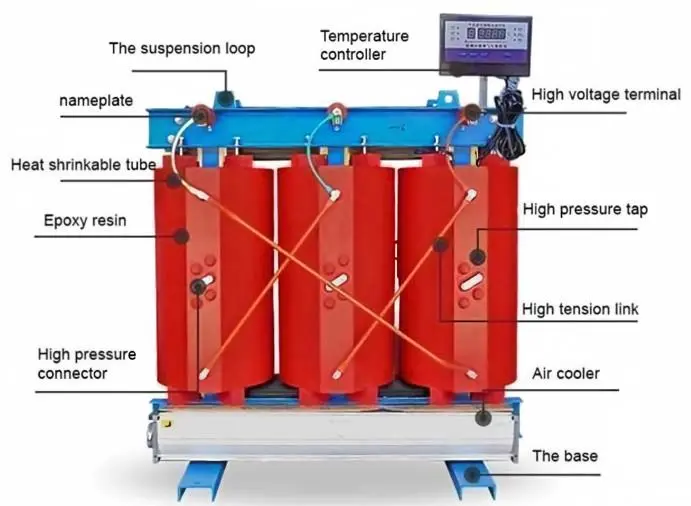

Внутренняя структура сухих силовых трансформаторов серии 36 кВ

Сухой трансформатор 35 кВ в основном состоит из следующих компонентов:

1. Ядро

Изготовлены из высококачественных, высокопроницаемых холоднокатаных листов кремнистой стали с текстурированной ориентацией, собранных внахлестку под углом 45° со ступенчатым нахлестом. Поверхность сердечника покрыта эпоксидной смолой для уменьшения паразитного потока, улучшения распределения магнитной цепи, а также снижения шума сердечника, потерь холостого хода и тока холостого хода.

2. Обмотка высокого напряжения.

Высоковольтная обмотка имеет секционированную слоистую или многослойную цилиндрическую структуру, что позволяет значительно снизить межслойное напряжение. Этоотлитый в вакууме с наполнением эпоксидной смолыдля минимизации частичных разрядов и улучшения электрических характеристик. Между слоями используется эпоксидный препрег DMD, а на поверхность наносится сетчатая ткань из стекловолокна для повышения механической прочности и устойчивости к короткому замыканию.

3. Обмотка низкого напряжения.

В обмотке низкого напряжения используется конструкция, намотанная из фольги, с осевыми каналами охлаждения для улучшения отвода тепла. Концы герметизированы эпоксидной смолой и полностью отверждены, образуя прочную сборку.

4. Система изоляции

В качестве основной изоляции используется эпоксидная смола или другие смоляные соединения. Обмотки отливаются в вакууме и после отверждения образуют прочную монолитную конструкцию.

5. Охлаждение и мониторинг температуры

Оснащен охлаждающими устройствами (естественное воздушное охлаждение или принудительное воздушное охлаждение) и датчиками температуры, а также может быть оснащен комплексной системой определения и защиты температуры.

6. Другие компоненты

Высоковольтные вводные выводы, подъемные проушины, верхняя и нижняя зажимные рамы, низковольтные клеммы, паспортная табличка, ответвительные соединители и т. д.

Характеристики продукции сухих силовых трансформаторов серии 36 кВ

1. Пожаробезопасность и огнестойкость:Эпоксидная смола по своей природе негорючая и не поддерживает огонь; нет риска взрыва.

2. Экологичность:Масло не используется, поэтому нет опасности загрязнения маслом.

3. Высокая механическая прочность:Обмотки, отлитые из смолы, прочны и устойчивы к короткому замыканию.

4. Отличные электрические характеристики:Низкий уровень частичного разряда и высокая устойчивость к импульсам (молния и переключение).

5. Низкие потери и низкий уровень шума:Высококачественная кремниевая сталь и усовершенствованная система укладки сердечников снижают потери холостого хода и звуковой шум.

6. Хорошая перегрузочная способность:Изоляция класса F или H обеспечивает высокую термическую стойкость и допускает работу при значительных перегрузках.

7. Влаго- и пыленепроницаемость:Поверхность обмотки покрыта антикоррозийным лаком, что обеспечивает стабильную работу в пыльной или влажной среде.

8. Простота обслуживания:Никакой обработки нефти; после длительного простоя необходима только простая сушка. Практически не требует обслуживания.

9. Компактный и легкий:Небольшая занимаемая площадь и низкие затраты на установку.

10. Интеллектуальный контроль температуры:Дополнительная интеллектуальная система контроля температуры, которая автоматически определяет и отображает температуру обмотки, запускает/останавливает охлаждающие вентиляторы, а также подает сигналы тревоги и отключения.

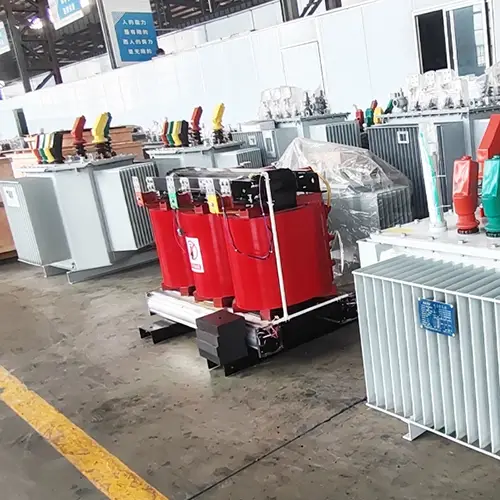

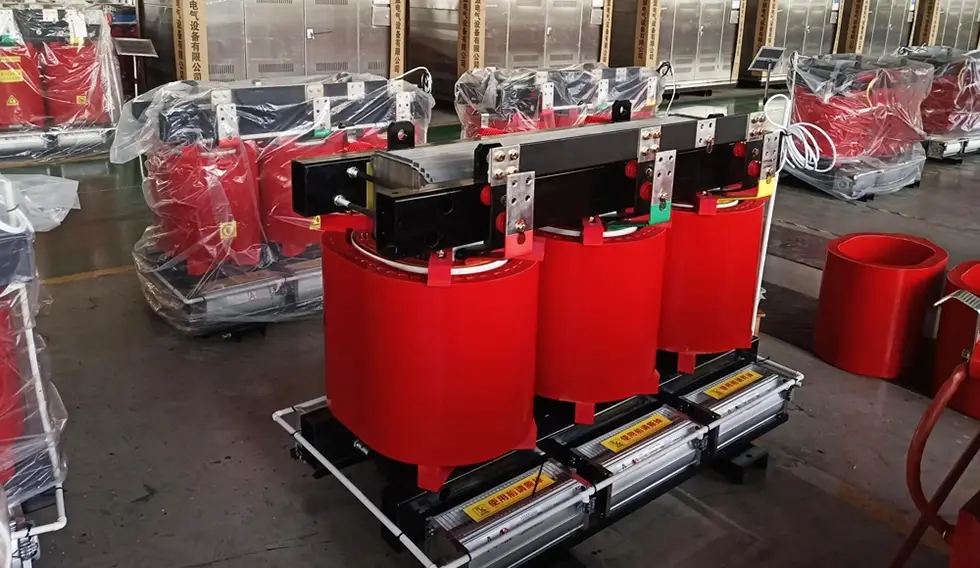

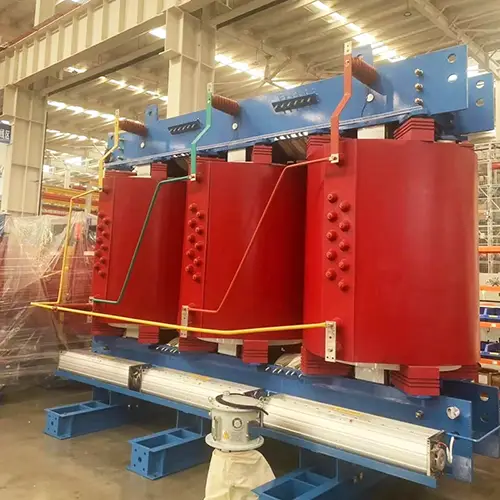

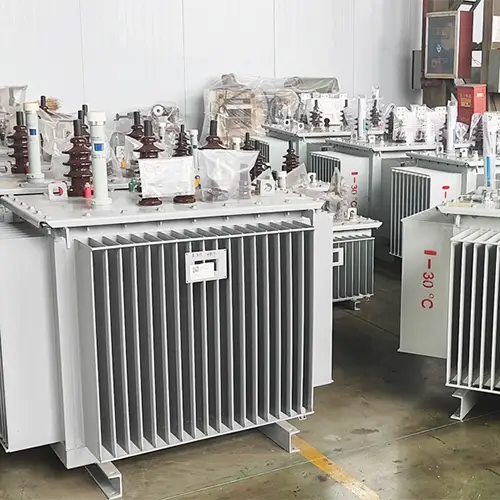

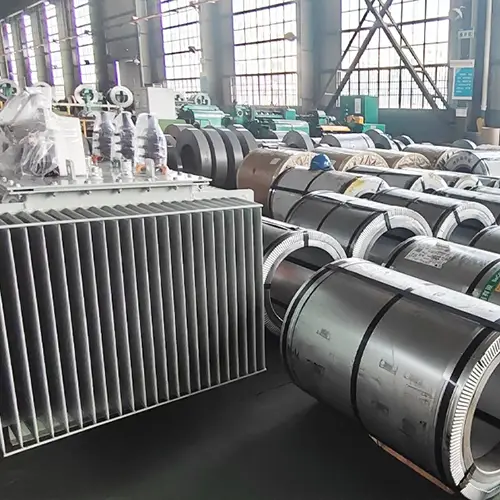

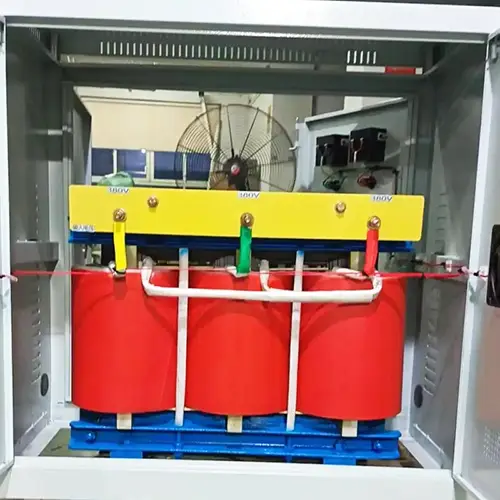

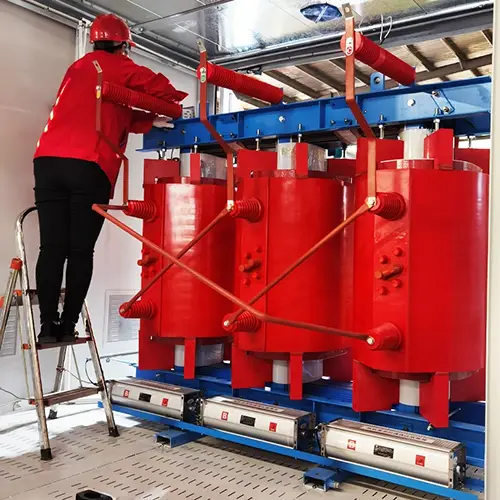

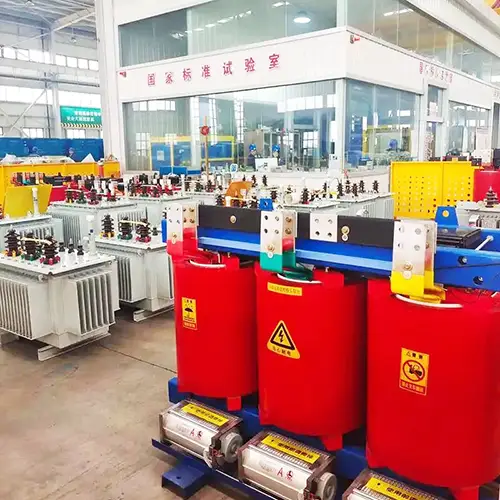

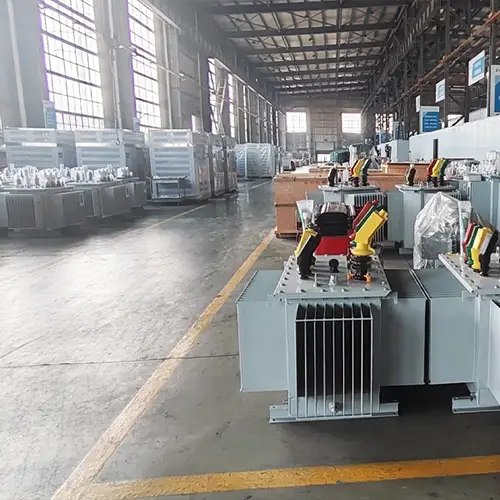

Семинар-шоу

Часто задаваемые вопросы (часто задаваемые вопросы)

Вопрос 1: Какова максимальная мощность ваших сухих трансформаторов серии 36 кВ?

Ответ: Согласно национальному стандарту GB/T 10228, обычный диапазон мощности сухих трансформаторов 36 кВ составляет 30–2500 кВА. Однако в последней версии GB/T 10228 этот диапазон расширен до 25 000 кВА. Большую емкость также можно настроить в соответствии с конкретными потребностями пользователя.

Вопрос 2: Можно ли устанавливать сухие трансформаторы серии 36 кВ на открытом воздухе?

О: Да, доступны версии для наружного применения. Однако необходимо выбрать соответствующую степень защиты. Обычно IP00 не требует корпуса (для использования внутри помещений), IP20 защищает от твердых предметов размером более 12 мм, а IP23 обеспечивает защиту от дождя и снега. Для наружной установки рекомендуется степень защиты IP23 или выше с дополнительным защитным корпусом.

В3: Как охлаждаются ваши сухие трансформаторы серии 36 кВ и насколько принудительное воздушное охлаждение может повысить их выходную мощность?

A: Методы охлаждения можно разделить наестественное воздушное охлаждение (АН)ипринудительное воздушное охлаждение (AF). В условиях естественного воздушного охлаждения трансформатор может непрерывно работать на номинальной мощности. Принудительное воздушное охлаждение может увеличить выходную мощность до 50% и подходит для работы с периодическими перегрузками.

Вопрос 4: Как классифицируются уровни энергоэффективности сухих трансформаторов Cotenele серии 36 кВ?

Ответ: В соответствии с национальным стандартом GB 20052-2024 «Минимально допустимые значения и классы энергоэффективности для силовых трансформаторов», наши сухие трансформаторы серии 36 кВ делятся на три класса энергоэффективности:I степень, II степень и III степень. Степень I – это высший уровень с наименьшими потерями. Выбор более высокого уровня энергоэффективности может значительно снизить долгосрочные эксплуатационные расходы.

Вопрос 5: Каковы основные различия между сухим трансформатором 36 кВ и сухим трансформатором 10 кВ?

О: Основное отличие заключается в уровне напряжения. Номинальное высокое напряжение трансформатора 36 кВ составляет 36 кВ, что позволяет напрямую питать его от электросети 36 кВ, тем самым устраняя промежуточную линию подстанции 10 кВ и сокращая инвестиции в систему и затраты на техническое обслуживание. Кроме того, уровень 36 кВ требует более высокой прочности изоляции, больших электрических зазоров и больших путей утечки, что увеличивает затраты на проектирование и производство. Трансформатор сухого типа 10 кВ чаще используется в обычных распределительных системах.

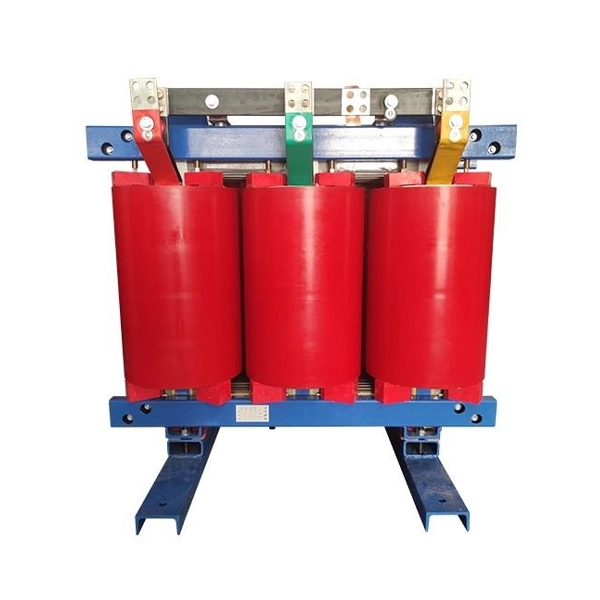

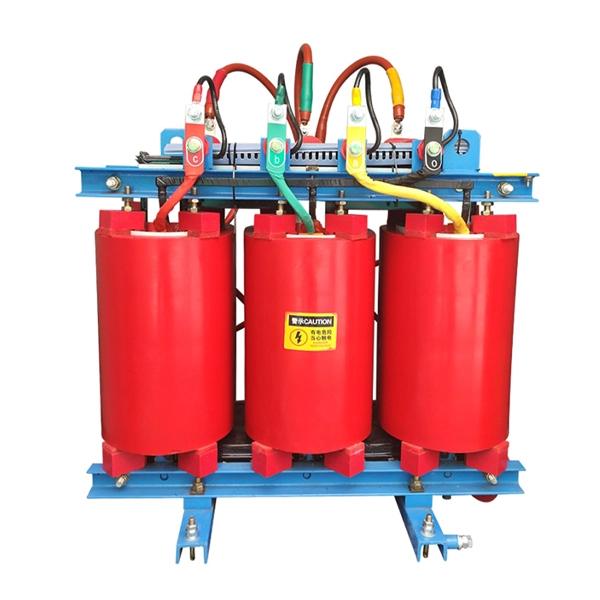

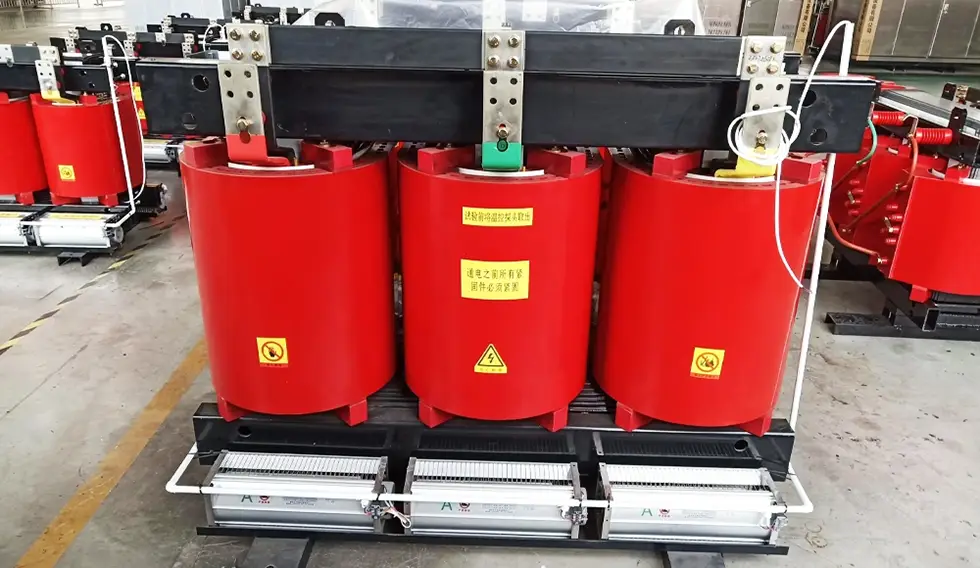

Продукция Показать
