Каковы типы распределительных устройств среднего напряжения?

Распределительное устройство среднего напряженияявляется незаменимым электротехническим устройством для управления, защиты и изоляции электрооборудования номинальным напряжением от 3,6 кВ до 40,5 кВ в распределительных сетях.

Существует несколько типов в зависимости от применения, стоимости и условий окружающей среды, включая выкатное распределительное устройство (установленное посередине), стационарное распределительное устройство, кольцевые распределительные устройства (RMU), распределительное устройство с элегазовой изоляцией и распределительное устройство со твердой изоляцией.

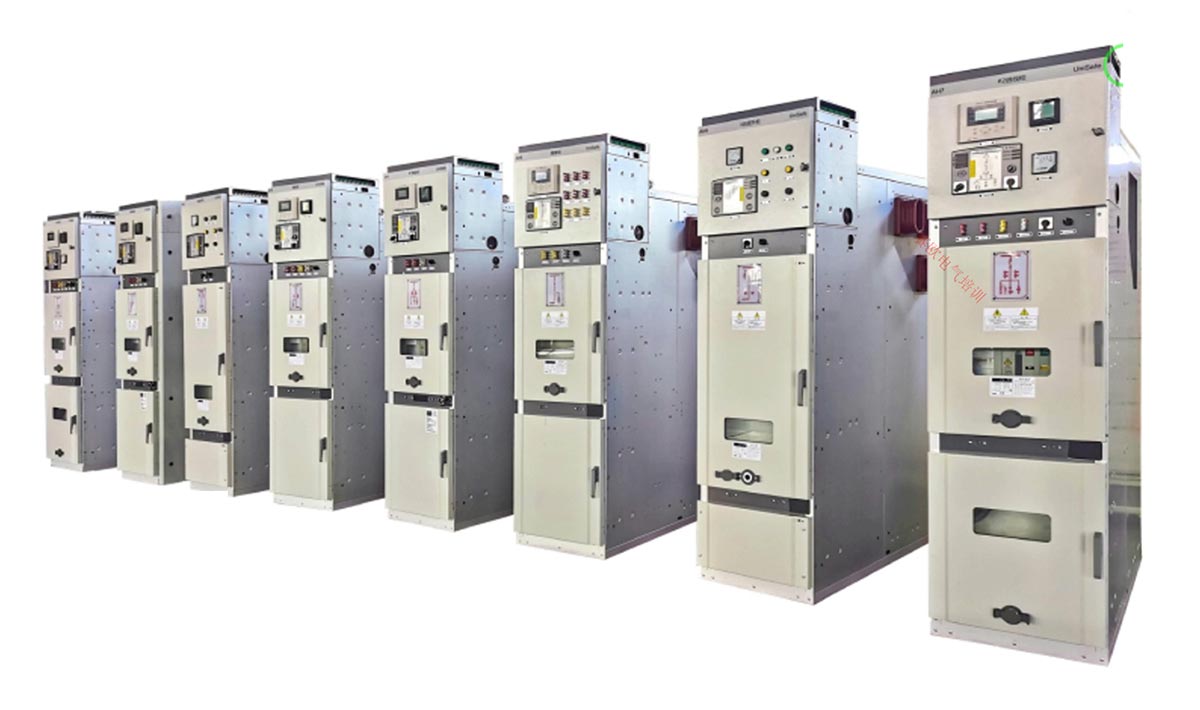

1. Выкатное распределительное устройство

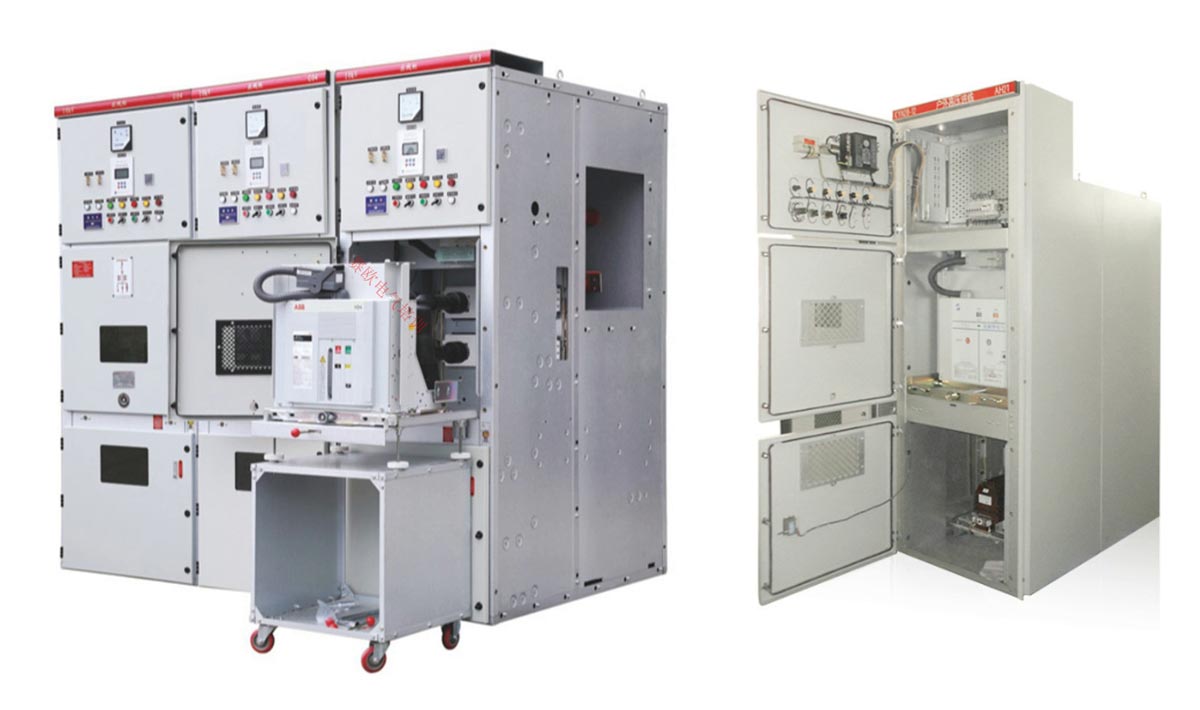

Вакуумный выключатель этого распределительного устройства обычно устанавливается на передвижной ручной тележке, которую можно легко перемещать в шкаф и вынимать из него.

Основным преимуществом является быстрое обслуживание и замена: неисправный выключатель можно заменить запасным за считанные минуты, что значительно сокращает время простоя.

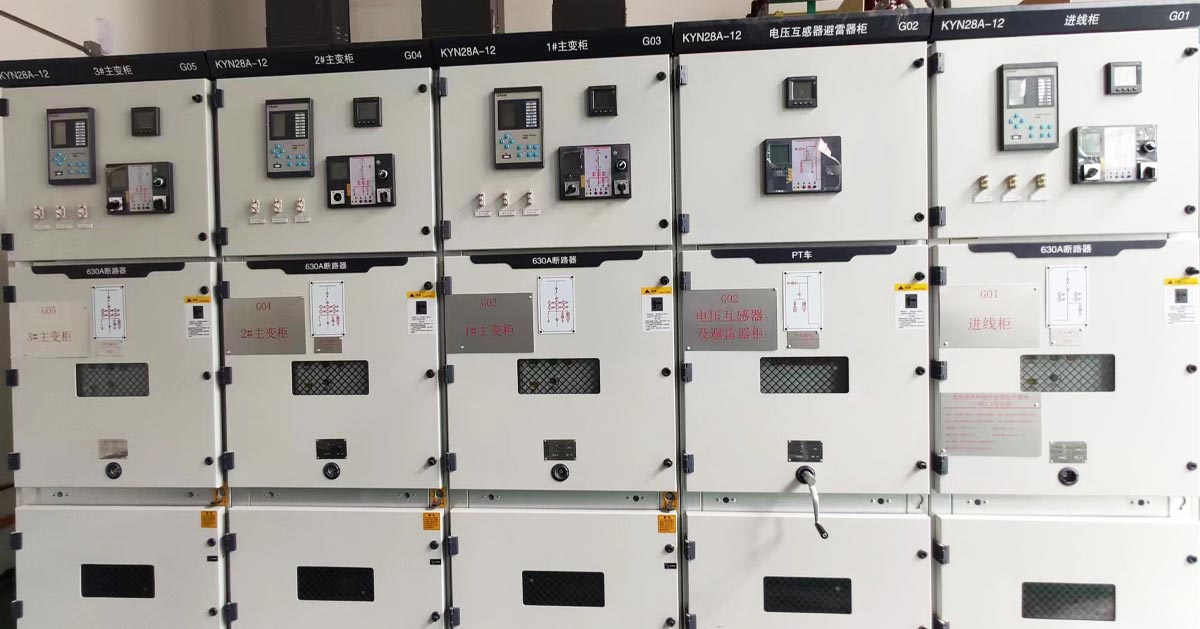

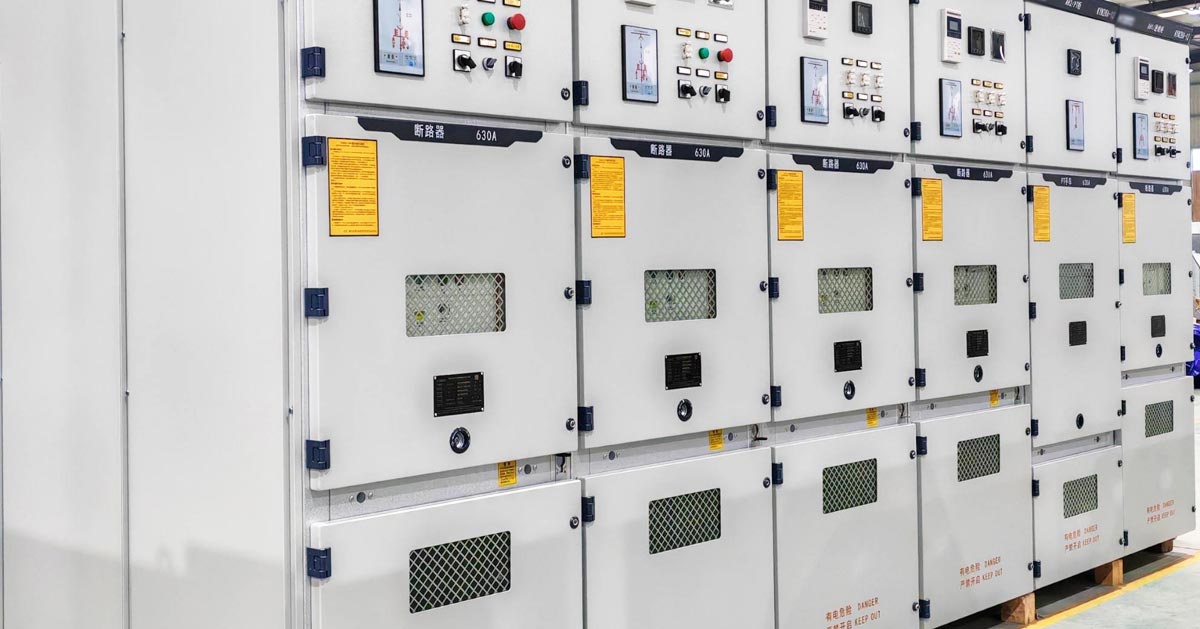

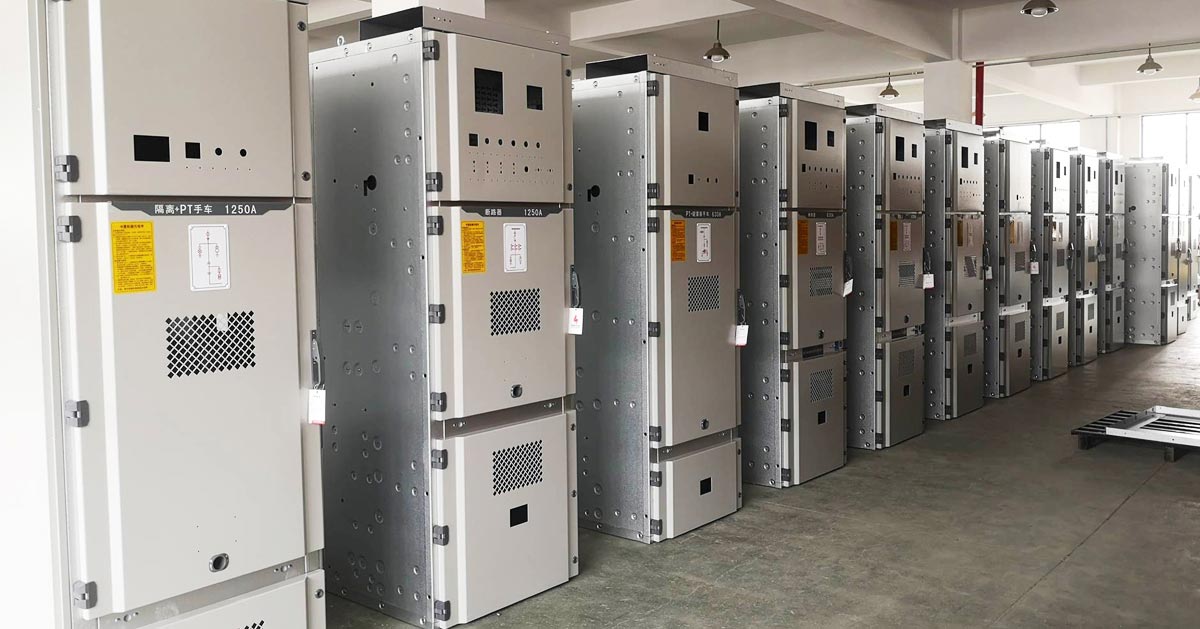

Выкатные типы, такие как KYN28 12, также предлагают гибкую конфигурацию и надежную механическую блокировку. Они широко используются на подстанциях, промышленных предприятиях и в распределительных системах, где требуются высокая надежность и простота обслуживания.

2. Стационарное распределительное устройство

Фиксированное распределительное устройство обеспечивает постоянную установку всех основных компонентов внутри панели.

Такая конструкция позволяет снизить затраты на материалы и производство, зачастую на 30–50 процентов ниже, чем у выкатных типов.

Компромисс – увеличение времени ремонта, поскольку любая неисправность требует обесточивания всей секции.

Фиксированные типы (такие как XGN2 12) по-прежнему широко используются в проектах с ограниченным бюджетом, во вторичных цепях или в местах, где операции переключения выполняются нечасто.

3. Кольцевые основные блоки (RMU)

RMU — это компактное распределительное устройство заводской сборки, используемое в основном во вторичных распределительных сетях.

Вместо автоматических выключателей в большинстве RMU используются выключатели нагрузки в сочетании с предохранителями для защиты трансформатора.

Они подходят для кольцевых сетей, компактных подстанций и наружных шкафов благодаря своим небольшим размерам и низкой стоимости.

Основное ограничение заключается в том, что они не могут самостоятельно отключать высокие токи короткого замыкания и для защиты от неисправностей полагаются на предохранители или входные автоматические выключатели.

4. Распределительное устройство с элегазовой изоляцией (КРУЭ).

Распределительное устройство с элегазовой изоляцией помещает все детали под напряжением в герметичный резервуар, заполненный изолирующим газом, обычно элегазом SF6 или более новым экологически чистым сухим воздухом или смесями фторнитрила.

Поскольку газ имеет гораздо более высокую диэлектрическую прочность, чем воздух, КРУЭ-оборудование может быть на 50–70 процентов меньше, чем распределительное устройство с воздушной изоляцией.

Он полностью защищен от влаги, пыли и соли, что делает его пригодным для суровых условий, таких как прибрежные районы, подземные подстанции или морские платформы.

Недостатками являются более высокая первоначальная стоимость и, в системах на основе SF6, экологические проблемы.

5. Распределительное устройство с твердой изоляцией

В конструкциях с твердой изоляцией проводники высокого напряжения залиты эпоксидной смолой или аналогичными твердыми материалами.

Это обеспечивает полностью герметичную и безопасную для прикосновения конструкцию, исключающую зависимость от воздушных зазоров или давления газа.

Распределительное устройство с твердой изоляцией невосприимчиво к высоте, влажности и загрязнению и не содержит SF6, что делает его экологически чистым.

Хотя его стоимость выше, чем у обычных распределительных устройств с воздушной изоляцией, оно обеспечивает хороший баланс безопасности, компактности и устойчивости и широко используется в «зеленых» зданиях и проектах интеллектуальных сетей.

Основные различия

• Конструкция: выдвижная, фиксированная, компактная RMU, герметичный бак или литая цельная.
• Изоляционная среда: воздух, газ или твердая эпоксидная смола.
• Основные компоненты: автоматические выключатели и выключатели нагрузки.
• Приоритет применения: удобство обслуживания, экономичность, экономия места, адаптируемость к окружающей среде.

Понимая эти классификации, инженеры могут выбрать наиболее подходящее распределительное устройство среднего напряжения с учетом бюджета, надежности, пространственных условий и условий эксплуатации.

Какова внутренняя структура и основные компоненты распределительных устройств среднего напряжения?

Четыре функциональных отделения

• Шинный отсек: Расположен в задней верхней части панели, он собирает и распределяет мощность от главной шины.
• Отсек автоматического выключателя/ручной тележки: вмещает тележку автоматического выключателя, ключевую зону для нормальной работы и устранения неисправностей.
• Кабельный отсек: соединяет входящие и исходящие кабели и вмещает трансформаторы тока и заземлители.
• Низковольтное/приборное отделение: Устанавливает вторичные устройства управления, защиты и мониторинга.

Основные функциональные компоненты

• Главная шина: собирает и распределяет электрическую энергию.
• Автоматический выключатель/контактор: прерывает ток в нормальных или неисправных условиях.
• Разъединитель/выключатель нагрузки: Обеспечивает изоляцию или переключение под нагрузкой.
• Трансформатор тока/Трансформатор напряжения: преобразует большой ток и напряжение для измерения.
• Заземлитель: обеспечивает безопасное заземление во время технического обслуживания.
• Ограничитель перенапряжения: защищает от молний и коммутационных перенапряжений.
• Реле защиты: обнаруживает неисправности и отправляет сигналы отключения.

Пять защитных блокировок

• Предотвращение неправильной работы автоматического выключателя
• Предотвратить перемещение выключателя под нагрузкой
• Предотвращение включения заземлителя, когда цепь находится под напряжением
• Предотвратить подачу напряжения в цепь при замкнутом заземлителе
• Запретить доступ в жилые отсеки

Основные сценарии применения

• Энергетические системы: Ядро городских и промышленных распределительных сетей.

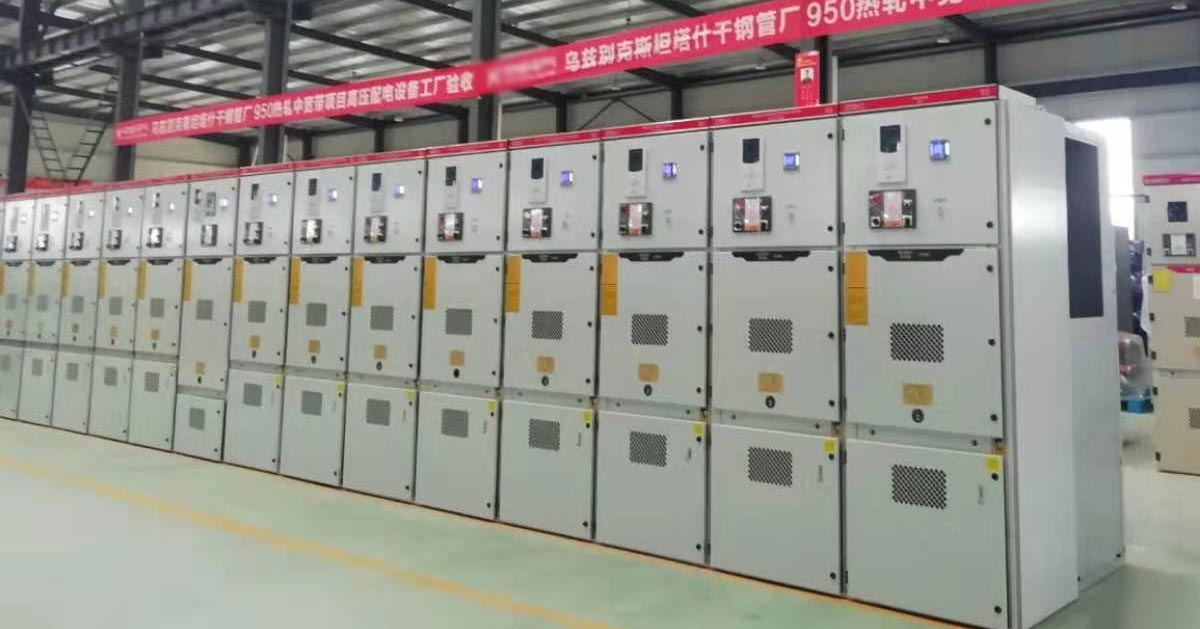

• Промышленный сектор: Стабильная мощность для сталелитейной, нефтехимической и горнодобывающей промышленности.
• Коммерция и инфраструктура: Здания, больницы, аэропорты, центры обработки данных.
• Возобновляемая энергия: интеграция солнечной и ветровой энергии в энергосистемы.
• Особые условия: морские платформы, места на большой высоте и с высокой влажностью.

Как выбрать подходящее распределительное устройство среднего напряжения?

1. Роль приложения и сети

Первичное распределение требует высокой отказоустойчивости и частой работы. Вторичное распространение ориентировано на компактные размеры и более низкую стоимость.

2. Техническое обслуживание и время простоя

Выкатные типы обеспечивают быстрое обслуживание. Стационарные типы требуют более длительного простоя во время ремонта.

3. Условия окружающей среды

Воздушная изоляция для чистых помещений. КРУЭ или твердая изоляция для суровых условий.

4. Наличие места

Воздушная изоляция требует больше места. КРУЭ или твердая изоляция уменьшают пространство на 50–70 процентов.

5. Уровень неисправности

Высокие уровни отказов требуют систем на базе автоматических выключателей. Умеренные уровни могут использовать решения RMU.

6. Бюджет и стоимость жизненного цикла

Фиксированные типы и типы RMU снижают первоначальную стоимость. Выдвижные, КРУЭ и прочная изоляция обеспечивают долгосрочную ценность.

7. Требования экологии и безопасности

В системах, не содержащих элегаз, используется твердая или экологически чистая газовая изоляция. Полностью закрытая конструкция повышает общественную безопасность.
