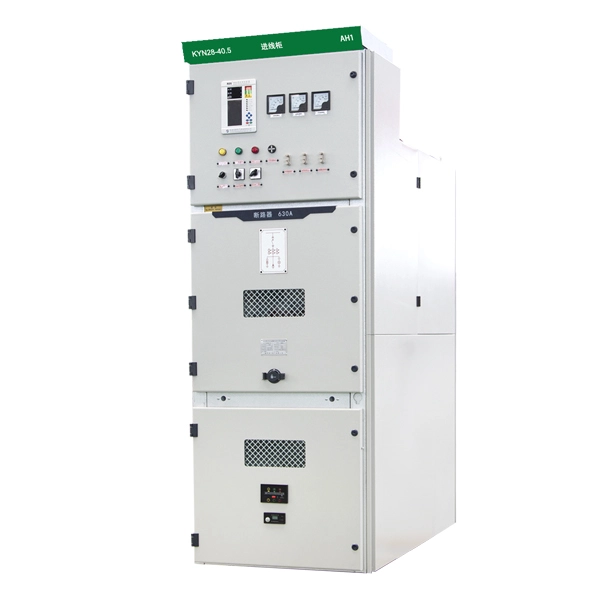

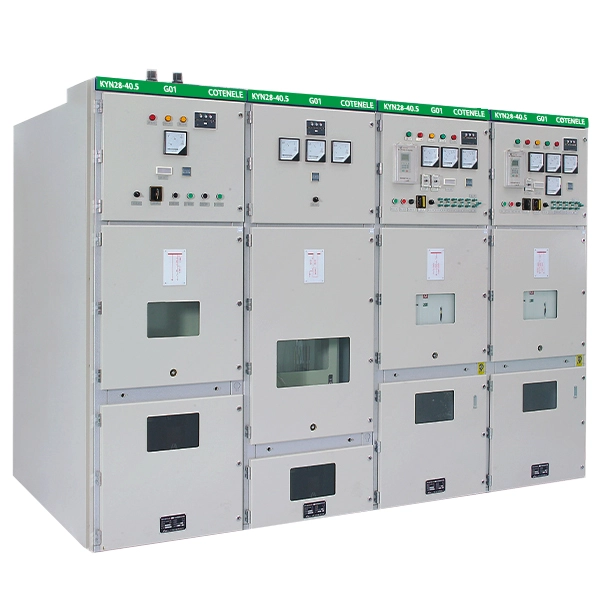

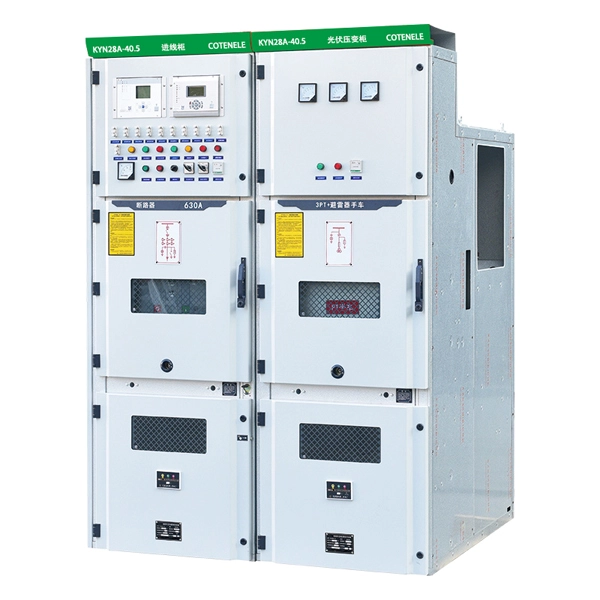

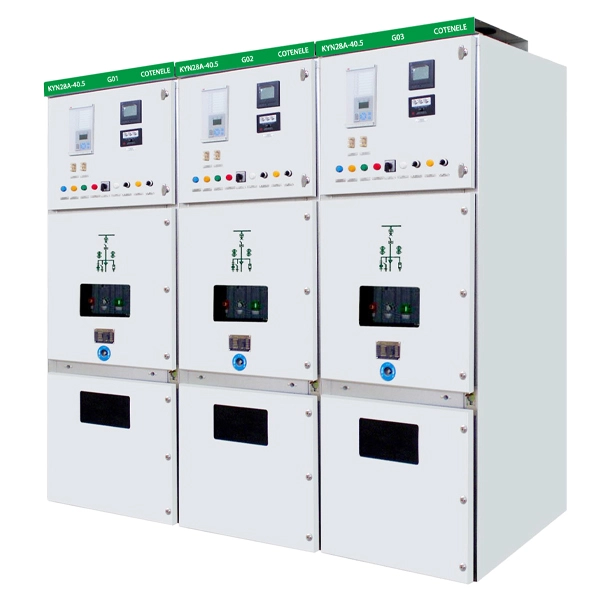

Распределительное устройство среднего напряжения 33 кВ
Распределительное устройство среднего напряжения KYN28-40.5 - это новый продукт, разработанный Cotenele, с номинальным напряжением до 40,5 кВ. Это распределительное устройство среднего напряжения среднего напряжения типа KYN28-40,5 на 33 кВ предназначено в первую очередь для систем трехфазного переменного тока с номинальным напряжением 40,5 кВ и частотой 50 Гц. Обычно он применяется в схемах с одинарной и секционированной шиной. Конструкция продукта соответствует соответствующим стандартам, таким как IEC 298 и GB3906-2006.
Cotenele уже давно занимается инновациями и исследованиями в области технологий распределительных устройств среднего напряжения. Распределительное устройство среднего напряжения серии KYN28-40.5, 33 кВ, представляет собой новый продукт компании Cotenele, который обычно используется для удовлетворения требований к распределению номинального напряжения 35 кВ на электростанциях, подстанциях, промышленных и горнодобывающих предприятиях, государственных учреждениях и других местах. Это распределительное устройство среднего напряжения представляет собой тип выдвижного распределительного устройства с центральным расположением, его основная изоляция имеет композитную изоляционную структуру и полностью соответствует безопасности «пяти защит». Требования к блокировке.
Оборудование может быть оснащено вакуумными выключателями серии ZN85 и VTK собственного производства или, в качестве альтернативы, вакуумными выключателями VD4 компании ABB.
Модель и значения
Основные технические параметры
| Элемент | Единица | Технические параметры | |
| Номинальное напряжение | КВ | 40.5 | |
| Номинальная частота | Гц | 50 | |
| Номинальный ток | A | 1250160020002500 | |
| Частота сети и напряжение | Выдерживаемое напряжение промышленной частоты главной цепи в течение 1 минуты | КВ | 95 кВ (118 кВ через изолирующий зазор для особых требований) |
| Выдерживаемое напряжение промышленной частоты вспомогательных цепей и цепей управления | V | 2000 | |
| Выдерживаемое напряжение грозового импульса | КВ | 185 кВ (215 кВ через изолирующий зазор для особых требований) | |
| Номинальный ток отключения (RMS) | КА | 2531,5 | |
| Номинальный ток включения (пиковый) | КА | 63、80 | |
| Номинальный динамический выдерживаемый ток (пик) | КА | 63、80 | |
| Номинальный кратковременно выдерживаемый ток в течение 4 секунд (RMS) | КА | 2531,5 | |
| Номинальное напряжение вспомогательных цепей и цепей управления | V | -110, -220,~110,~220 | |
| Степень защиты | IP3X для корпуса; IP2X между отсеками и при открытой двери отсека выключателя | ||
Каковы характеристики распределительного устройства KYN28-40,5?
1. Металлопластиковые и модульные отсеки:Корпус распределительного устройства среднего напряжения 33 кВ изготовлен из алюмоцинковой стальной пластины, а внутреннее пространство разделено на независимые отсеки, такие как отсек автоматического выключателя, отсек шин, кабельный отсек и отсек реле/приборов. Эта структура соответствует стандарту «LSC2B», что означает, что при возникновении неисправности или проведении технического обслуживания в одном отсеке работа других отсеков остается неизменной.
2. Выкатное расположение автоматического выключателя «центрального монтажа»:Основные компоненты, такие как вакуумный выключатель, разъединитель, устанавливаются на съемной тележке (выдвижной блок). когда требуется техническое обслуживание, неисправный грузовик можно полностью отозвать и заменить запасным, чтобы быстро восстановить электроснабжение, что значительно сокращает время простоя.

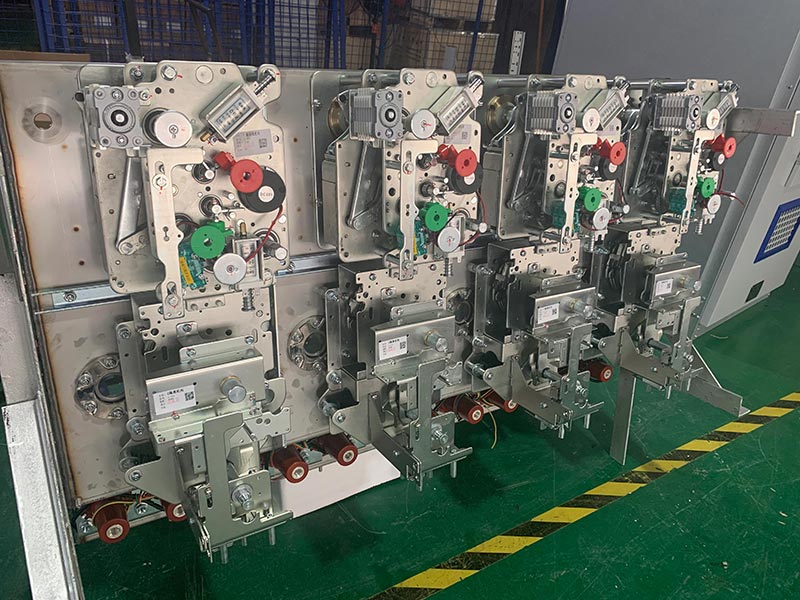

3. Механическая блокировка «пять предупреждений»:За счет обязательной механической блокировки гарантируется, что следующая операция может быть выполнена только при определенных условиях. Эта функция может эффективно предотвратить такие неправильные операции, как неправильное включение или размыкание выключателя, перемещение грузовика внутрь или наружу под нагрузкой, включение заземлителя, когда цепь находится под напряжением, ошибочный вход в отсек под напряжением и включение выключателя при включенном заземлителе. Это может обеспечить безопасность персонала и оборудования.
4. Верхний канал сброса давления:При возникновении внутренней дуги в распределительном устройстве газы с высокой температурой и высоким давлением направляются через верхний канал, сводя к минимуму опасности и защищая обслуживающий и обслуживающий персонал.
Структура и размеры

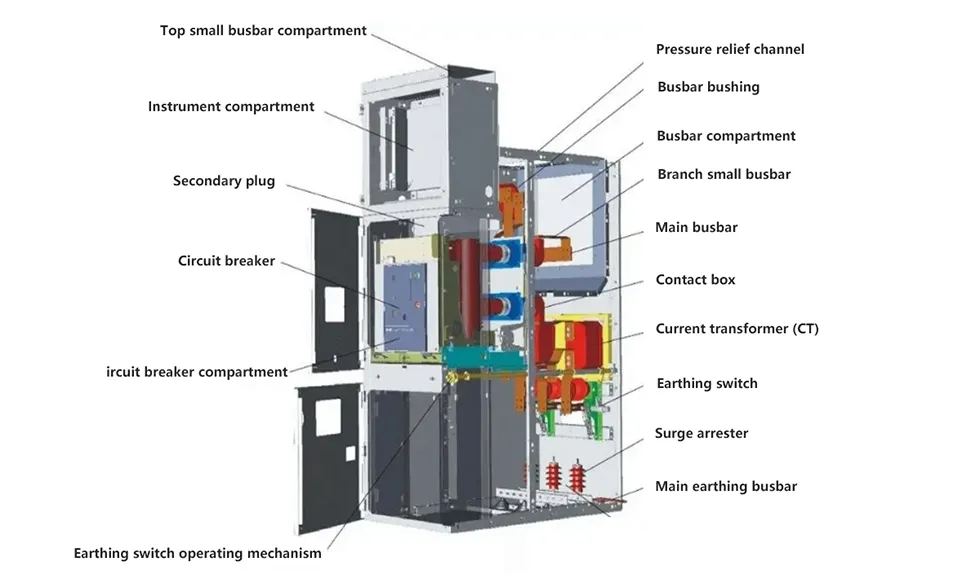

Структурная схема KYN28
| Настройка автоматического выключателя | ЗН85(или ВТК-40,5) | ЗН85(или ВТК-40,5) |
| Ширина (мм) | 1400 | 1200 |
| Высота (мм) | 2650 | 2650 |
| Глубина (мм) | 2800 | 2600 |
| Вес (кг) | 1500 | 1400 |
В чем разница между KYN28-40.5 и KYN61-40.5?
KYN61-40.5: Распределительное устройство KYN61-40.5 имеет больший размер, в основном характеризуется высоким током и высокими параметрами, разработано специально для уровней напряжения 40,5 кВ. Оно имеет напольную (выдвижную) конструкцию тележки и рассчитано на большие токи и высокую отключающую способность. Он служит основным распределительным устройством для крупных критически важных узлов питания.
KYN28-40.5: Распределительное устройство среднего напряжения серии KYN28-40.5 на 33 кВ среднего напряжения имеет более компактную конструкцию и более широко используется. Оно имеет культовую выкатную конструкцию с центральным расположением тележки серии KYN28, отличается компактностью и гибкостью. Это обычный выбор для традиционных сценариев распространения.
| Элемент | КИН61-40,5 | КИН28-40,5 |
| Тип тележки с выключателем | Напольный монтаж: более крупный и тяжелый грузовик, размещаемый на напольных направляющих в нижней части панели. | Установленный по центру: компактный грузовик, установленный на средней высоте панели, более простой в эксплуатации. |
| Размеры и вес | Увеличенные размеры и вес. Типичные размеры: 1400 мм (Ш), 2800 мм (Г). Собственный вес около 1500 кг. | Более компактный. Некоторые данные указывают на глубину до 2800 мм; немного легче, чем KYN61 |
| Диапазон номинального тока | Шире, обычно от 630А до 4000А. | Более узкий, обычно от 630 А до 3150 А (но можно настроить до 4000 А) |
| Разрывная/выдерживающая способность | Выше, обычно от 25 кА до 40 кА, пиковый выдерживаемый ток до 100 кА. | Относительно ниже, обычно от 20 кА до 31,5 кА. |
| Область применения | Более специализированные, часто используются в критических позициях, таких как вводы или шинные соединители на крупных промышленных предприятиях, электростанциях и подстанциях. | Более распространенное основное оборудование для распределительных сетей напряжением 10 кВ и 35 кВ. |
| Типичные особенности сценария | Подходит для применений, требующих большого тока и высокой отключающей способности. | Подходит для традиционных сценариев распределения с повышенными требованиями к компактности, гибкости и экономичности. |

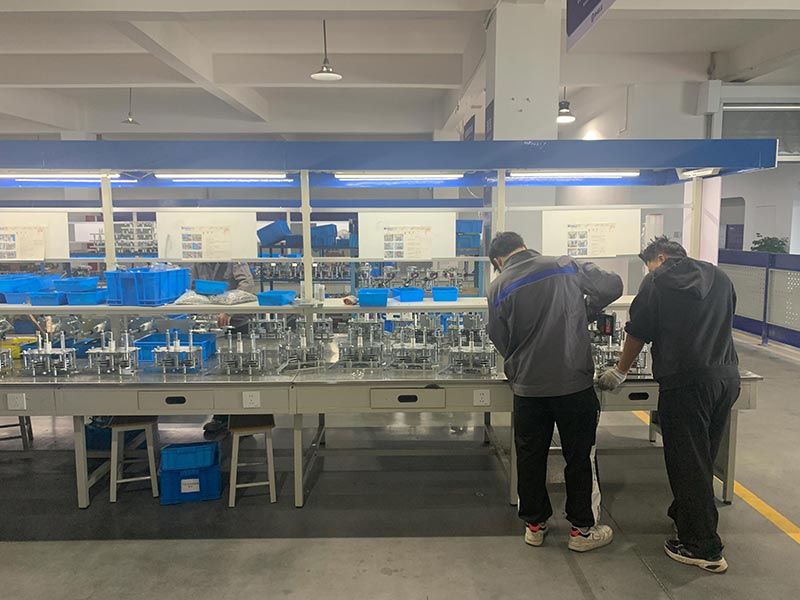

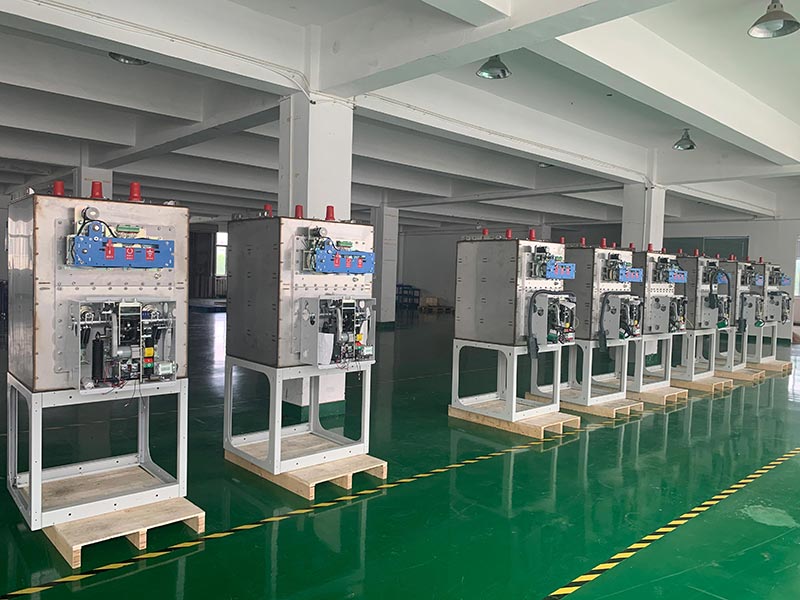

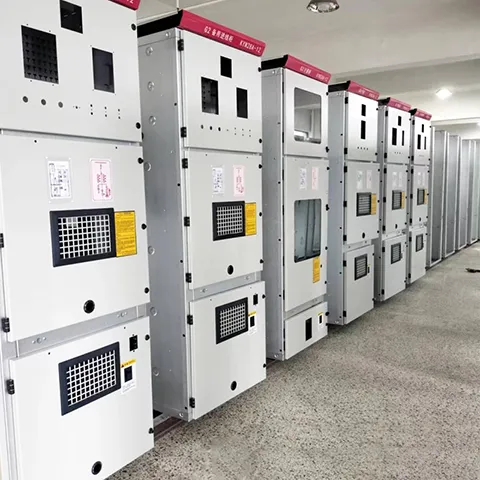

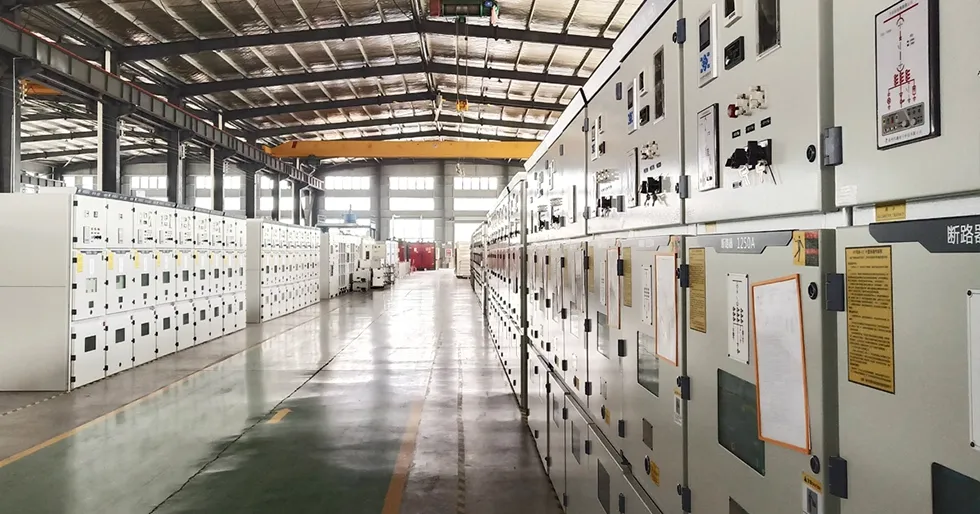

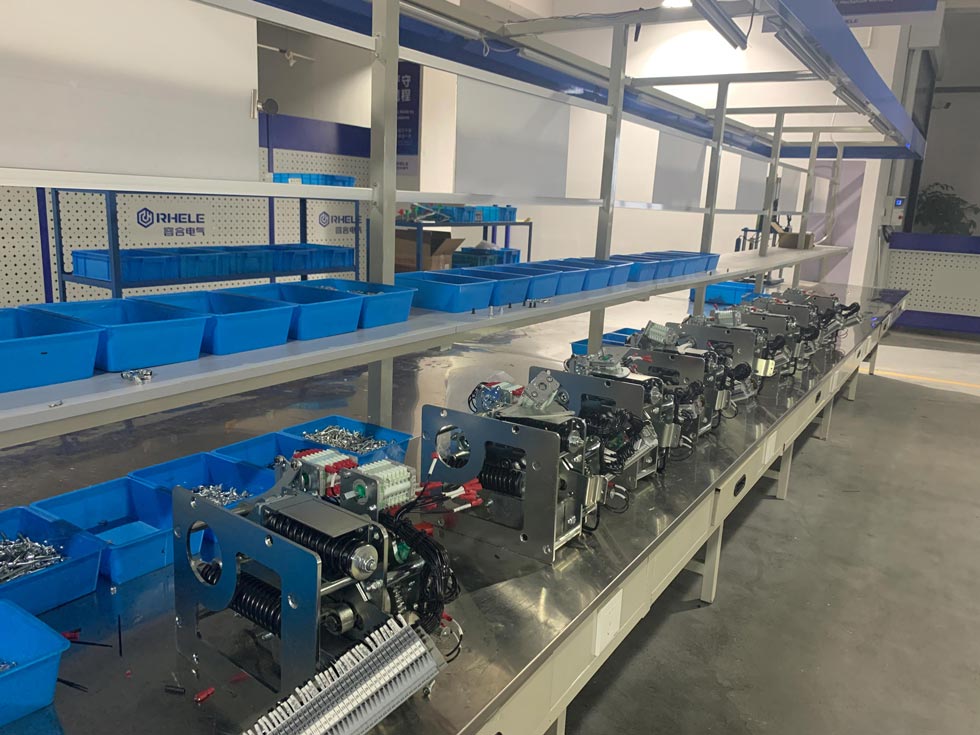

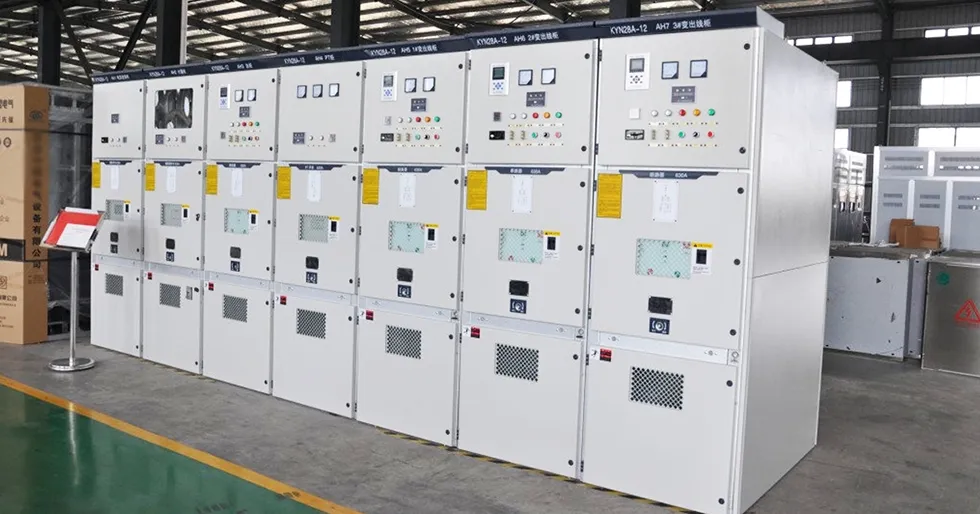

Наша фабрика

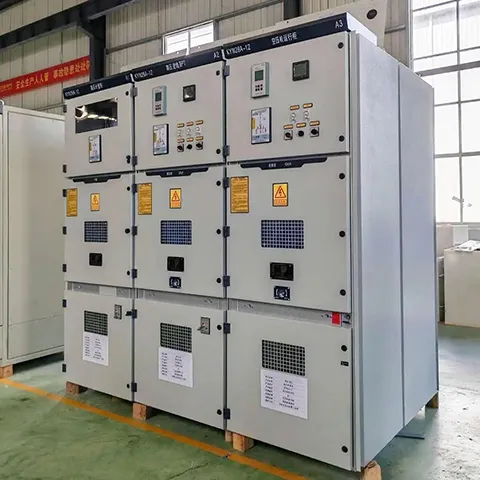

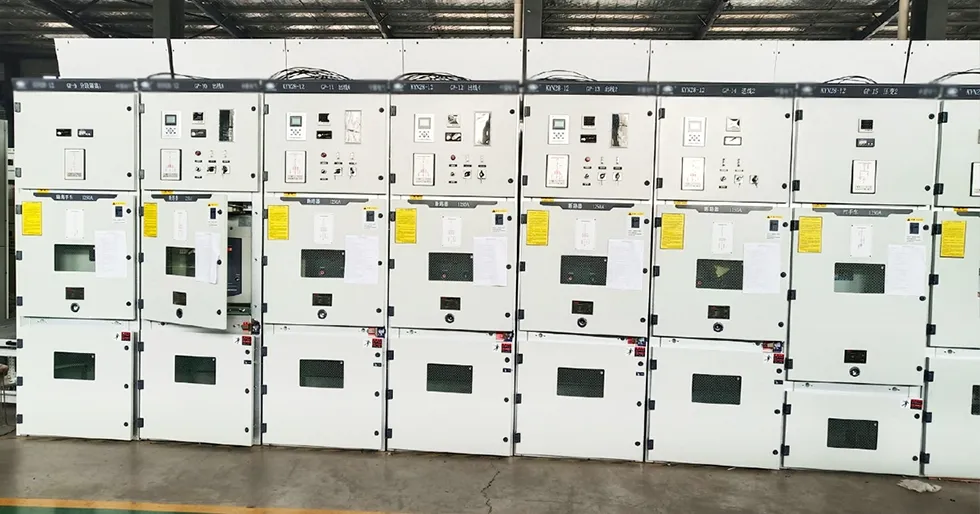

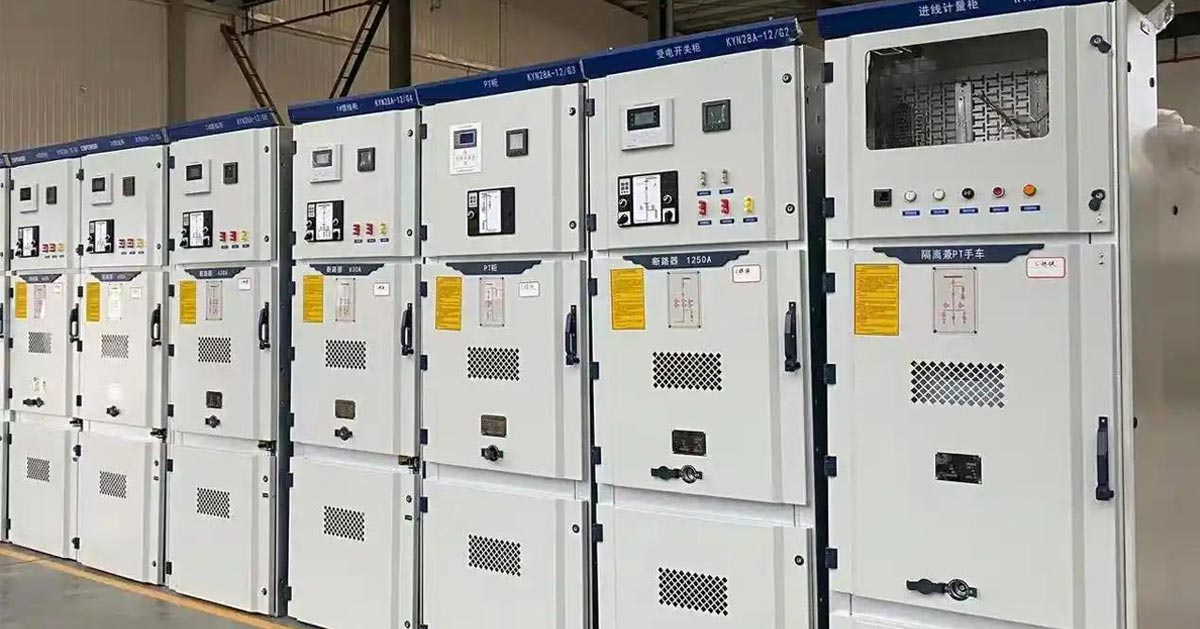

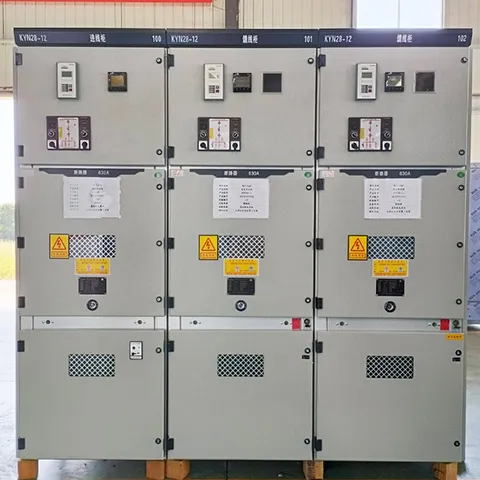

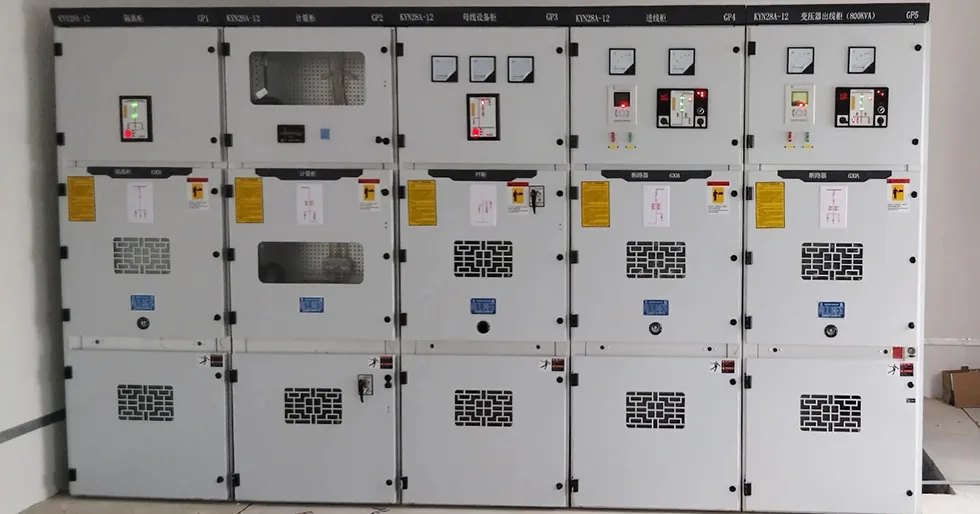

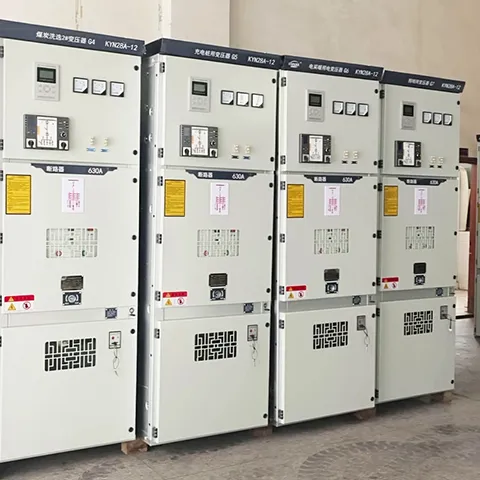

Продукция показывает
Горячие Теги: Распределительное устройство среднего напряжения 33 кВ Поставщик распределительных устройств среднего напряжения, Производитель, Завод
