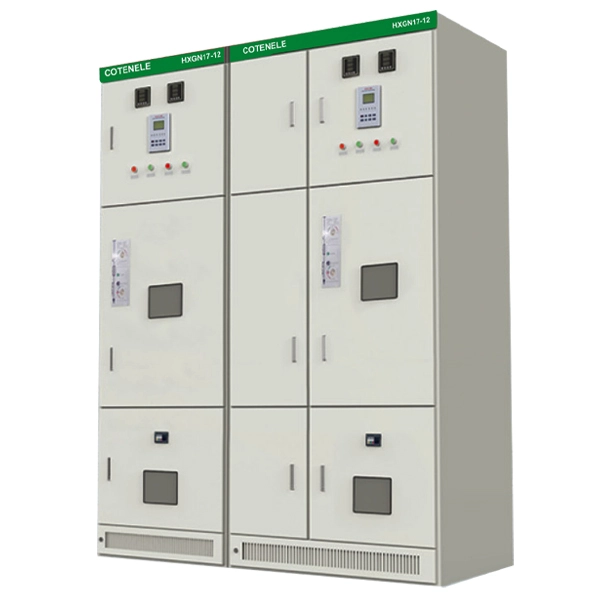

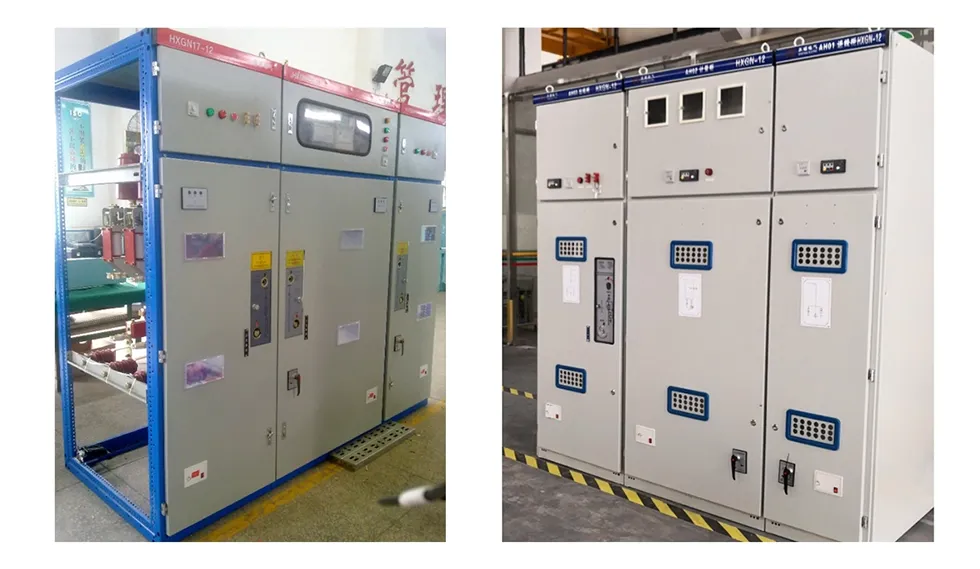

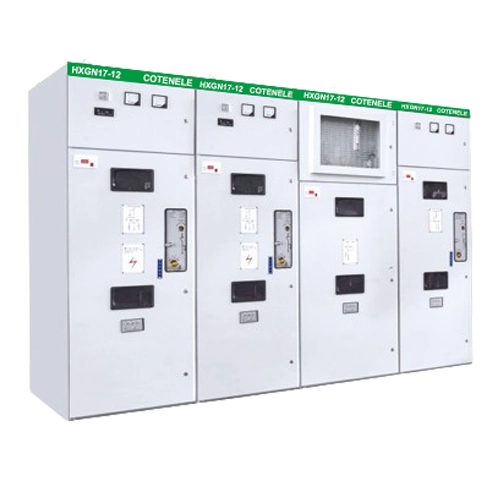

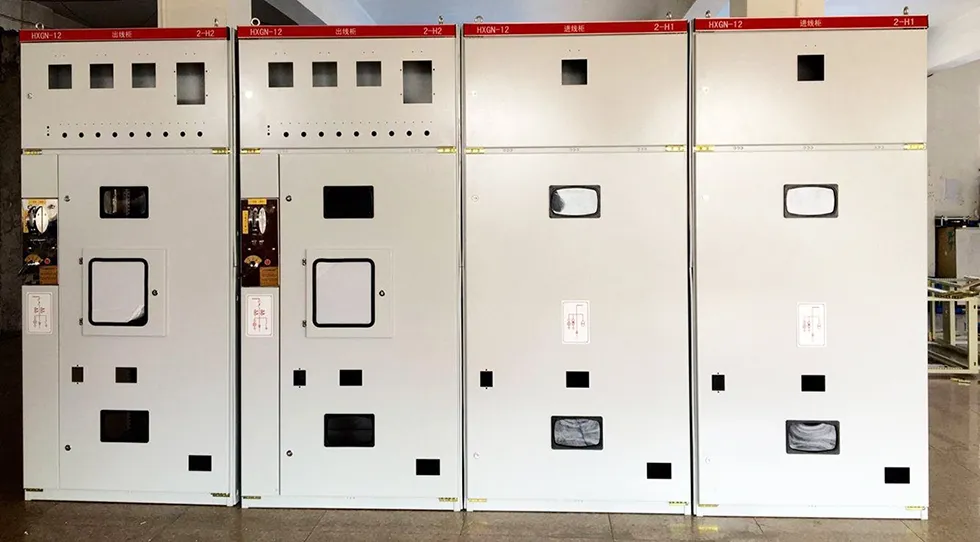

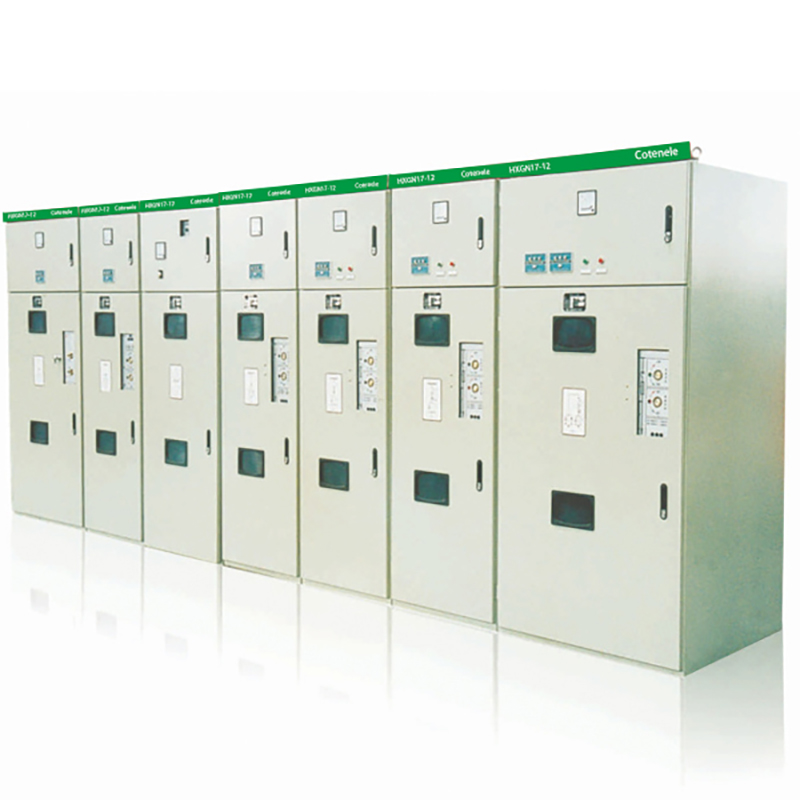

Электрические панели RMU среднего напряжения 11 кВ

Модель продукта

Каковы преимущества кольцевого главного блока HGNX17-12 по сравнению с распределительным устройством среднего напряжения KYN28-12?

По сравнению с бронированными выдвижными распределительными устройствами с металлическим покрытием KYN28-12 кольцевые главные блоки HXGN17-12 имеют очень существенные преимущества в компактном размере, более низкой стоимости, простоте обслуживания и адаптации к окружающей среде, поэтому электрические панели RMU среднего напряжения HXGN17-12 11 кВ особенно подходят для сценариев распределения конечных пользователей, где пространство ограничено, бюджеты ограничены и требуется высокая надежность электропитания.

Основные преимущества HXGN17-12 перед KYN28-12 заключаются в следующем:

1. Меньшие первоначальные инвестиции:Кольцевой главный блок HXGN17-12, как правило, намного дешевле, что дает ему явное экономическое преимущество в проектах с ограниченным бюджетом. Кроме того, его структура проще, что снижает интенсивность отказов, а также снижает долгосрочные затраты на эксплуатацию и техническое обслуживание.

2. Компактный размер и гибкая установка:Объем RMU HXGN17-12 намного меньше, чем у распределительного устройства среднего напряжения KYN28-12. Компактная компоновка и возможность крепления к стене делают его более удобным для установки в местах, где пространство для установки ограничено.

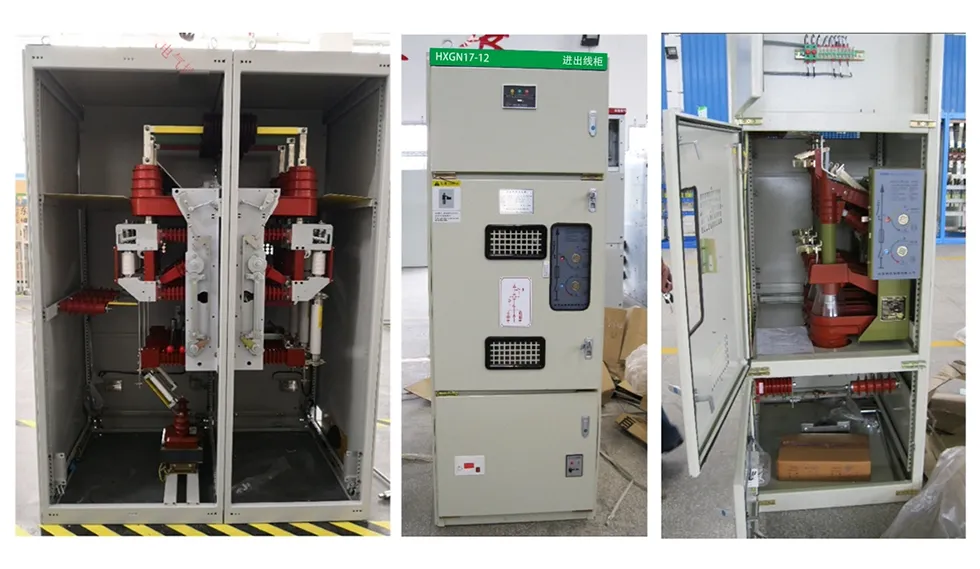

3. Упрощенное текущее обслуживание:HXGN17-12 обычно имеет конструкцию фиксированного типа – основные коммутационные элементы закреплены неподвижно, что делает конструкцию простой и надежной. По сравнению с RMU, KYN28-12 использует конструкцию выкатного типа (тележки), которая обеспечивает хорошую взаимозаменяемость, но увеличивает сложность и потенциальные точки отказа, а также требует более высоких технических навыков от обслуживающего персонала.

4. Улучшение экологической адаптации:Поскольку корпус HXGN17-12 полностью закрыт, его класс защиты обычно достигает степени защиты IP2X или выше, поэтому кольцевые основные блоки могут обеспечить более высокую устойчивость к пыли, влаге и загрязнению. Это обеспечивает более стабильную работу в суровых условиях.

Ключевые отличия и советы по выбору

Ограниченная защитная характеристика главных блоков кольцевой сети

Важно отметить, что кольцевой основной блок HXGN17-12 предназначен в первую очередь для распределения нагрузки. Его основным защитным элементом обычно является комбинация «выключатель нагрузки + предохранитель». Такая схема может быстро прервать короткое замыкание, но в ней отсутствуют комплексные функции релейной защиты (такие как сверхточная и мгновенная сверхточная защита) и поэтому она не подходит для применений, требующих сложной релейной защиты.

Советы по выбору

Таким образом, выбор между ними зависит от конкретных потребностей:

Если бюджет проекта ограничен, места для установки недостаточно, а распределительный терминал расположен в суровых условиях, электрические панели RMU среднего напряжения HXGN17-12 11 кВ являются экономичным и практичным выбором.

Если проект имеет щедрый бюджет и требует высокой допустимой нагрузки по току, высокой отключающей способности и полной релейной защиты, KYN28-12 больше подходит.

Основные технические параметры

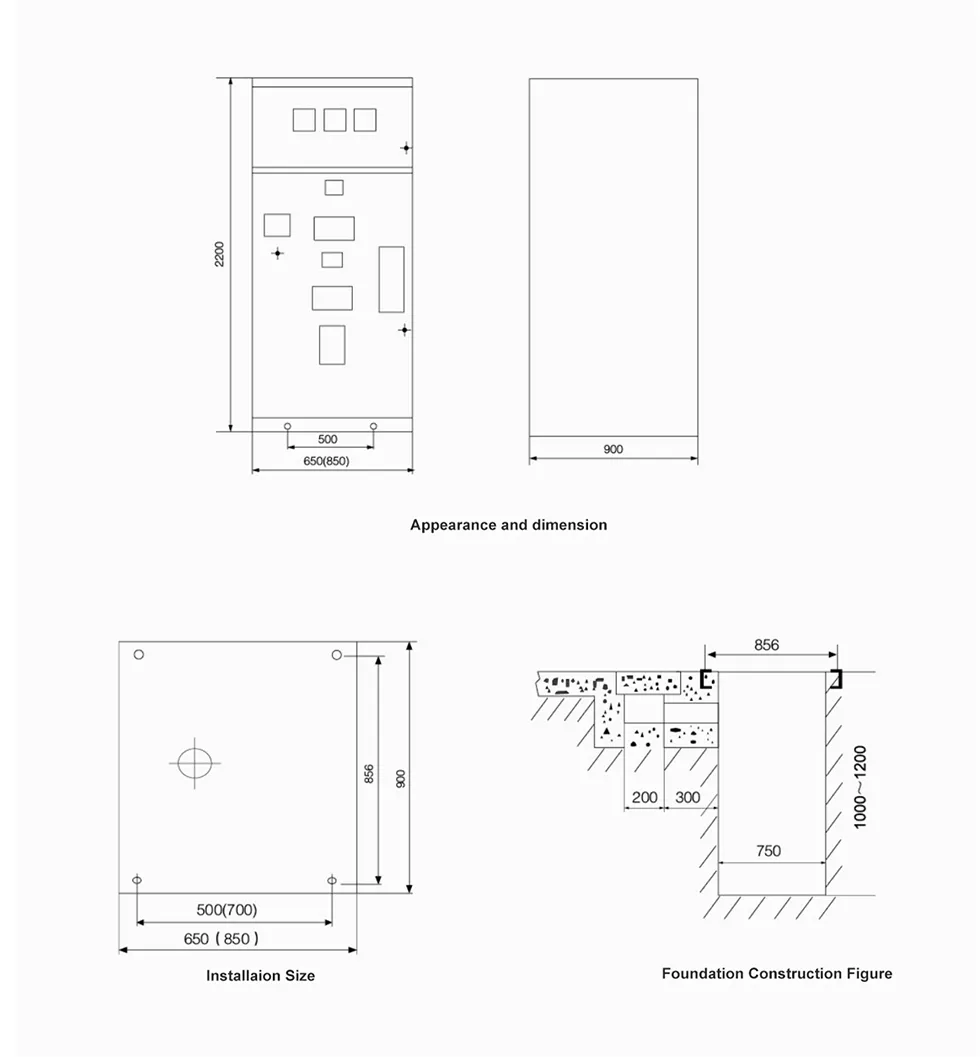

Внешний вид и размеры

Как заказать или купить

1.Основная информация о покупке:Пожалуйста, укажите полный тип главных блоков или распределительных устройств Ring, их количество и ожидаемую дату поставки.

2.Какие рисунки во время нашего технического общения:

Перед предложением должны быть представлены следующие чертежи:

Однолинейная схема первичной системы,

Принципиальная схема вторичных (управляющих) цепей и

Схема размещения, показывающая расположение распределительных устройств.

3. Электрические характеристики и характеристики компонентов. Четко укажите номинальный ток главной шины, а также тип и номинал каждого компонента (например, автоматических выключателей, выключателей нагрузки, предохранителей, трансформаторов тока и т. д.), которые будут установлены в распределительном устройстве.

4. Особые требования. Любые дополнительные технические или нестандартные требования (например, специальные покрытия, другая степень защиты, особые вспомогательные устройства или условия окружающей среды) должны быть четко описаны.
