Производитель высококачественного кольцевого основного блока для надежного распределения электроэнергии
Кольцевой основной блок — это типраспределительное устройство среднего напряженияиспользуется в распределительных сетях электроснабжения. Это компактный комплект компонентов распределительного устройства заводской сборки в металлическом корпусе (таких как выключатели нагрузки, предохранители и шины), обычно применяемый при номинальных уровнях напряжения от 10 кВ до 40,5 кВ.

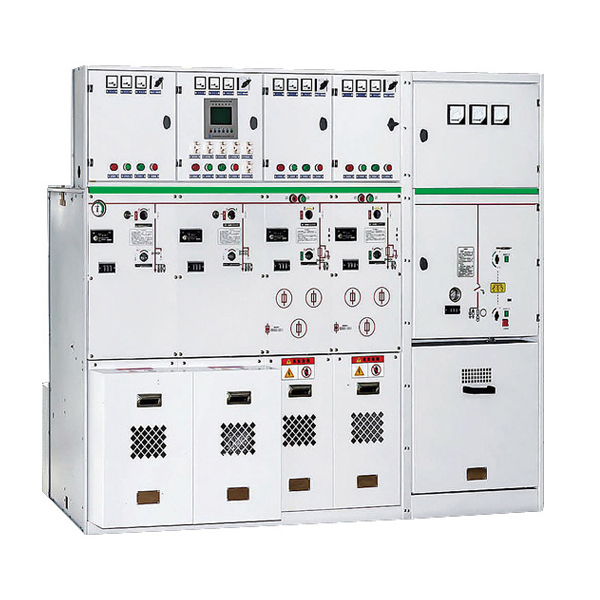

Кольцевые основные блоки можно разделить на элегазовые RMU и экологически чистые RMU в зависимости от изоляционной среды. В RMU с газовой изоляцией обычно используется SF₆ в качестве изолирующей и дугогасительной среды, тогда как в экологически чистых RMU используются экологически чистые газы, такие как сухой воздух, N₂ или другие смеси экологически чистых газов, а также технология вакуумного прерывания. Существует также тип RMU с твердой изоляцией, в котором в качестве изоляционного материала обычно используется эпоксидная смола.
Кольцевые основные блоки можно разделить на элегазовые RMU и экологически чистые RMU в зависимости от изоляционной среды. В RMU с газовой изоляцией обычно используется SF₆ в качестве изолирующей и дугогасительной среды, тогда как в экологически чистых RMU используются экологически чистые газы, такие как сухой воздух, N₂ или другие смеси экологически чистых газов, а также технология вакуумного прерывания. Существует также тип RMU с твердой изоляцией, в котором в качестве изоляционного материала обычно используется эпоксидная смола.
- View as

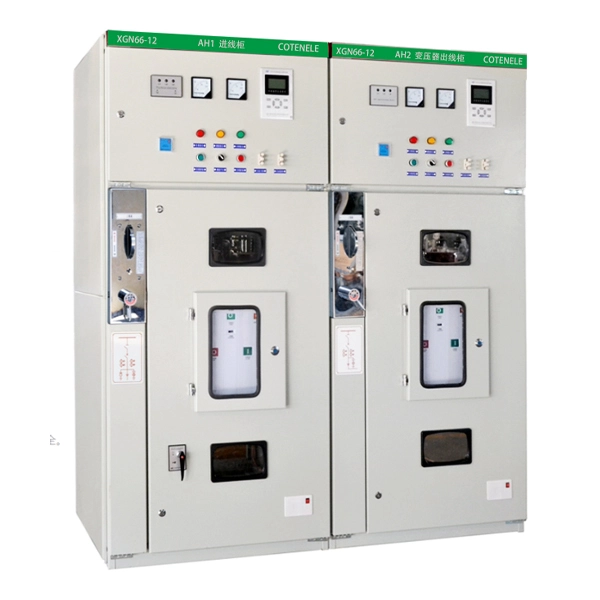

Кольцевой главный блок среднего напряжения RMU 11 кВ Распределительное устройство среднего напряжения
Cotenele является крупным производителем и поставщиком кольцевых главных блоков среднего напряжения и их внутренних основных компонентов в Китае. Наши RMU среднего напряжения в основном экспортируются в такие регионы, как Европа и Ближний Восток. Распределительное устройство среднего напряжения среднего напряжения серии XGN66-12 представляет собой стационарное распределительное устройство переменного тока в металлическом корпусе для внутреннего использования, предназначенное для трехфазных энергосистем напряжением 3,6–40,5 кВ, частотой 50 Гц. Он широко используется для распределения электроэнергии, управления цепями и защиты в таких приложениях, как подстанции, промышленные предприятия, высотные здания, жилые комплексы и трансформаторы, монтируемые на площадках.

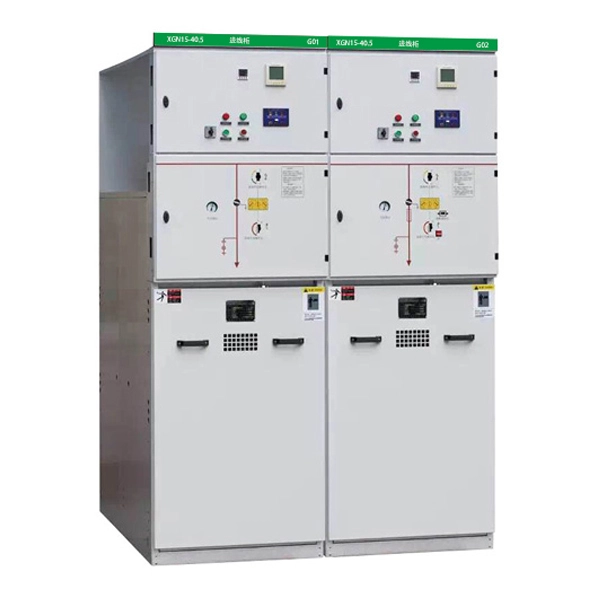

Главное распределительное устройство с элегазовой изоляцией RMU СН 33 кВ
Cotenele является одним из основных поставщиков главного распределительного устройства с элегазовой изоляцией и кольцевой изоляцией среднего напряжения серии HXGN-40.5 на напряжение 33 кВ для Государственной сетевой корпорации Китая. Наша продукция кольцевого основного блока не только продается внутри страны, но и экспортируется во многие страны и регионы Африки, Европы и Ближнего Востока. Кольцевой главный блок среднего напряжения серии HXGN-40.5 на 35 кВ представляет собой трехфазное распределительное оборудование среднего напряжения переменного тока частотой 50 Гц для помещений. Он обладает характеристиками безопасного использования, не зависит от климата, простоты установки, минимального обслуживания и компактных размеров и подходит для установки на подстанциях коробчатого типа.

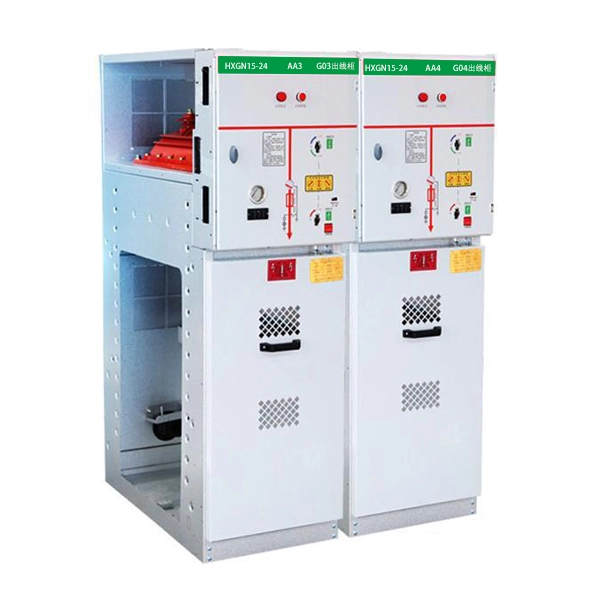

Панель RMU основного кольцевого блока среднего напряжения 22 кВ
Cotenele является крупным производителем и поставщиком кольцевых главных блоков и распределительных устройств среднего напряжения в Китае. Все внутренние компоненты этих распределительных устройств среднего напряжения также производятся нами. Панель RMU среднего напряжения серии XGN15-24 представляет собой фиксированное металлическое кольцевое сетевое распределительное устройство коробчатого типа, широко используемое в распределительных системах уровня напряжения 20 кВ. Кольцевые главные блоки обладают такими характеристиками, как компактная структура, модульная конструкция и хорошая эксплуатационная безопасность, и широко используются во многих промышленных и гражданских проектах распределения электроэнергии.

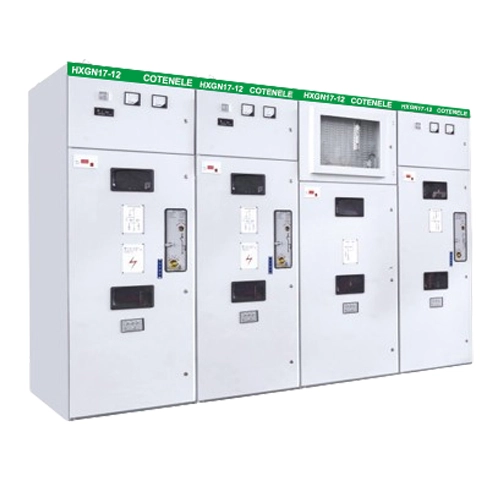

Электрические панели RMU среднего напряжения 11 кВ
Компания Cotenele является производителем распределительных устройств среднего напряжения и их внутренних основных компонентов. Наша продукция включает в себя панели среднего напряжения, кольцевые главные блоки, вакуумные выключатели, выключатели нагрузки и приводные механизмы. Электрические панели среднего напряжения RMU серии HXGN17-12 на 11 кВ представляют собой широко используемое и технологически продуманное распределительное устройство закрытого типа с фиксированным металлическим кольцевым кольцом внутреннего короба на 10 кВ. Он в основном используется в распределительных системах трехфазного переменного тока частотой 50 Гц и номинальным напряжением 12 кВ, отвечающих за прием, распределение, контроль и защиту электрической энергии, и широко используется в сценариях электропитания кольцевой сети и терминального электропитания.

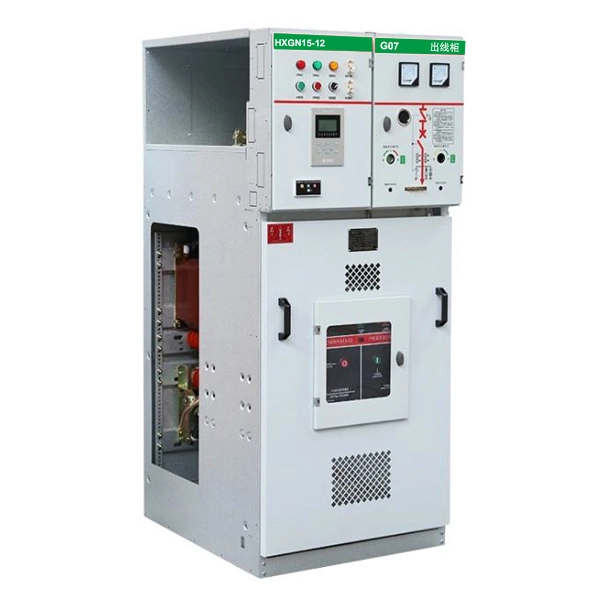

Панели среднего напряжения кольцевого основного блока 11 кВ
Панели среднего напряжения среднего напряжения 11 кВ представляют собой компактное распределительное устройство, которое в основном устанавливается на внутренних или наружных подстанциях и обычно используется для управления трансформаторами. Cotenele является одним из основных поставщиков China State Grid и Southern Power Grid. Кольцевые главные блоки, которые мы производим, в основном включают экологически чистые кольцевые главные блоки и кольцевые главные блоки с элегазовой изоляцией. HXGN15-12 — это RMU с элегазовой изоляцией. Этот модульный кольцевой основной блок имеет простую конструкцию, гибкую работу, надежную блокировку, простую установку и возможность свободного комбинирования. Он подходит для таких случаев, как аэропорты и железные дороги, где требуется высокая степень автоматизации распределения электроэнергии.
Распределительное устройство с элегазовой изоляцией 22 кВ среднего напряжения
Компания Cotenele производит не только распределительные устройства с уровнями напряжения 12 кВ, но и распределительные устройства среднего напряжения с уровнями напряжения от 3,6 кВ до 40,5 кВ, в том числе распределительные устройства с газовой изоляцией на 24 кВ. Конструкция делает RMU невосприимчивым к загрязнению окружающей среды, влажности и пыли, обеспечивая высокую надежность и безопасность.
Что такое кольцевой основной блок?
Кольцевой главный блок (RMU) — это комплект распределительных устройств среднего напряжения, используемых в распределительных сетях. Он объединяет ключевые компоненты, такие как выключатели нагрузки и предохранители, в металлический или неметаллический корпус.
Свое название он получил в связи с его распространенным применением в распределительных сетях кольцевого типа, обеспечивающих высокую надежность электроснабжения. В такой кольцевой конфигурации распределительные линии образуют замкнутый контур, позволяющий подавать электроэнергию в обоих направлениях.
При возникновении неисправности на одном участке линии неисправный участок можно быстро изолировать и восстановить подачу электроэнергии с противоположной стороны, сводя к минимуму диапазон простоев.
Типы изоляции RMU
- Тип с элегазовой изоляцией (отличные характеристики, но высокий парниковый эффект, до сих пор широко используется)
- Тип с твердой изоляцией (экологичный и безопасный, постепенно заменяющий SF₆)
- Тип с воздушной изоляцией (более низкая стоимость, но больший размер)
- Экологически чистый элегазовый тип (тенденция будущего развития)
RMU широко используются в городских распределительных сетях, коммерческих зданиях, промышленных и горнодобывающих предприятиях, инфраструктурных проектах и системах возобновляемых источников энергии.
Внутренние основные компоненты
- Выключатель нагрузки (для включения и отключения тока нагрузки)
- Предохранитель (для прерывания тока повреждения)
- Заземлитель (для безопасности обслуживания)
Почему это называется кольцевой сетью?
В традиционных системах распределения электроэнергии электроэнергия подается по радиальной схеме от одной подстанции. В случае возникновения сбоя у нижестоящих пользователей возникают сбои в работе.
Кольцевая сеть соединяет несколько шкафов RMU в замкнутую цепь. При нормальной работе система работает в разомкнутом контуре, обеспечивая подачу питания в обоих направлениях без образования короткого замыкания.
При возникновении неисправности неисправный участок изолируется, а нормально открытая точка закрывается для восстановления подачи питания в противоположном направлении, что повышает надежность и гибкость.
Конструкция и ключевые компоненты
Выключатель нагрузки (блок C)
Может безопасно включать и отключать нормальный ток нагрузки, но не может прерывать токи короткого замыкания.
Предохранитель (блок F)
В сочетании с выключателем нагрузки для защиты трансформатора. В случае неисправности срабатывает предохранитель и размыкает выключатель.
Автоматический выключатель (блок V)
Использует вакуумные выключатели для прерывания токов повреждения. Обычно используется для входных цепей и критических нагрузок.
Полностью изолированная и герметичная конструкция
Современные RMU используют газ SF₆ или экологически чистые газы в герметичной конструкции резервуара. Это обеспечивает компактность конструкции, высокую надежность и устойчивость к пыли, влажности и загрязнению.
Основные области применения
- Жилые комплексы
- Коммерческие здания
- Городские распределительные сети
- Индустриальные парки и заводы
Классификация кольцевых основных блоков
По изоляционной среде
- Тип SF₆ с элегазовой изоляцией
- Тип с твердой изоляцией
- Тип с воздушной изоляцией
- Экологически чистый элегазовый тип.
| Тип | Изоляционная среда | Ключевые характеристики | Экологическая записка |
| RMU с изоляцией SF₆ | Гексафторид серы (SF₆) | Компактный, полностью герметичный, не подвержен влиянию условий окружающей среды, длительные интервалы технического обслуживания. | SF₆ обладает высоким потенциалом глобального потепления; Коммунальные предприятия переходят на альтернативы. |
| Экологичный элегазовый RMU | Природные газы или газы с низким ПГП (сухой воздух, азот, смеси фторнитрил/фторкетон) | Та же компактность, что и у агрегатов SF₆, значительное снижение воздействия на окружающую среду. | Часто называемые «зеленым газом» или «экологичными» RMU. |
| RMU с воздушной изоляцией (AIR) | Окружающий воздух | Большая занимаемая площадь, более низкие первоначальные затраты, простой визуальный осмотр. | Обычно используется в помещениях, где пространство не критично. |
| RMU с твердой изоляцией | Твердые диэлектрические материалы (например, эпоксидная смола) | Нет парниковых газов, полностью герметичен от влаги и загрязнений, компактен, требует минимального обслуживания. | Часто относят к категории экологически чистых. |
По функциональному блоку
- Блок C: Блок выключателя нагрузки
- F-блок: Комбинированный блок выключателя и предохранителя
- Блок V: Блок вакуумного выключателя
- G-блок: секционирующий или изолирующий блок.
| Тип устройства | Основные компоненты | Функция |
| C-блок | Автоматический выключатель | Создает, проводит и прерывает как нормальные токи нагрузки, так и токи короткого замыкания. Используется для защиты фидеров, где требуется частое прерывание замыканий. |
| F-Unit | Выключатель нагрузки + комбинация предохранителей | Выключатель нагрузки выдерживает нормальные токи нагрузки; предохранитель обеспечивает защиту от короткого замыкания. Обычно используется для фидерных трансформаторов. |
| V-Unit | Вакуумный выключатель | Похож на C, но специально использует вакуумные прерыватели. Подходит для применений, требующих быстрого и надежного устранения неисправностей. |
| G-Unit | Разъединитель (изолятор) | Обеспечивает видимую изоляцию и заземление, но не может отключить ток нагрузки или ток повреждения. Используется в качестве входящей/исходящей точки изоляции или для секционирования. |
| SL/S-блок | Выключатель нагрузки (автономный) | Создает и размыкает нормальные токи нагрузки, но не имеет предохранителя. Используется для устройств включения/выключения в петле. |
RMU против металлического распределительного устройства
В металлизированном распределительном устройстве используются полностью разделенные отсеки для секций шин, выключателей и кабелей, что обеспечивает высокую безопасность и видимость точек изоляции.
RMU, с другой стороны, представляют собой компактные, полностью герметичные системы, предназначенные для распределительных сетей, требующие надежности, небольшой занимаемой площади и минимального обслуживания.
| Особенность | Кольцевой основной блок (RMU) | Металлическое распределительное устройство (например, KYN) |
| След | Компактный; обычно ширина 300-600 мм. | Больше; ширина обычно 800-1000 мм. |
| Изоляция | В основном с газовой изоляцией (SF₆или альтернативы) в герметичных резервуарах. | Преимущественно воздушная изоляция с видимыми шинами |
| Первичные переключатели | Выключатель нагрузки +предохранители (преимущественно) | Вакуумные выключатели (преимущественно) |
| Расходы | Нижний, за счет простоты и компактности | Выше, с более продвинутой защитой |
| Типичная роль | Вторичное распределение, кольцевые сети, компактные подстанции | Первичное распределение, фидеры подстанций, прямой пуск больших двигателей |
Почему выбирают Котенеле?
Cotenele является важным партнером Государственной сетевой корпорации Китая. Мы управляем собственной фабрикой площадью более 30 000 квадратных метров.
В нашем ассортименте представлены распределительные устройства с элегазовой изоляцией, экологически чистые распределительные устройства, а также устройства кольцевых распределительных сетей с номинальным напряжением от 12 кВ до 40,5 кВ.
Все внутренние компоненты производятся собственными силами. Мы сертифицированы по стандартам ISO9001, ISO14001 и ISO18001.
Наша продукция широко используется в энергетической, железнодорожной, нефтехимической и муниципальном строительстве. Наша штаб-квартира расположена в городе Люши, городе Юэцин, Вэньчжоу, известном как «Электрическая столица» Китая.
Кольцевой главный блок — это компактное и высоконадежное распределительное устройство среднего напряжения. Это обеспечивает работу сети кольцевого типа, повышая надежность электроснабжения и эксплуатационную гибкость.
Современная технология RMU развивается в направлении:
- Экологичные изоляционные системы, не содержащие SF₆
- Интеграция с системами цифрового мониторинга и дистанционного управления
