Кольцевой главный блок среднего напряжения RMU 11 кВ Распределительное устройство среднего напряжения
Cotenele является крупным производителем и поставщиком кольцевых главных блоков среднего напряжения и их внутренних основных компонентов в Китае. Наши RMU среднего напряжения в основном экспортируются в такие регионы, как Европа и Ближний Восток. Распределительное устройство среднего напряжения среднего напряжения серии XGN66-12 представляет собой стационарное распределительное устройство переменного тока в металлическом корпусе для внутреннего использования, предназначенное для трехфазных энергосистем напряжением 3,6–40,5 кВ, частотой 50 Гц. Он широко используется для распределения электроэнергии, управления цепями и защиты в таких приложениях, как подстанции, промышленные предприятия, высотные здания, жилые комплексы и трансформаторы, монтируемые на площадках.
Являясь одним из известных экспортеров в Китае, Cotenele уже давно предоставляет клиентам на Ближнем Востоке, в Африке и Европе стабильное качество, безопасность и надежность продукции кольцевых основных блоков.
Распределительное устройство среднего напряжения среднего напряжения серии XGN66 RMU среднего напряжения 11 кВ представляет собой стационарное распределительное устройство переменного тока в металлическом корпусе для помещений на напряжение 3,6–40,5 кВ, широко применяемое на подстанциях, промышленных предприятиях, высотных зданиях, жилых комплексах и трансформаторах, монтируемых на площадках.
Его ключевые особенности включают компактную занимаемую площадь (примерно на 50 % меньше, чем у традиционных конструкций), прочную металлическую конструкцию с отдельными отсеками, механические блокировки с пятью блокировками и передний доступ к кабелям для удобства установки и обслуживания.
Оборудование соответствует стандартам GB3906, DL/T 404 и IEC 62271-200.
.
Модель и значения
Условия труда
1. Место установки не должно находиться на высоте более 1000 м.
2. Температура окружающей среды должна находиться в диапазоне от -25 ℃ до +40 ℃, а средняя температура за любой 24-часовой период не должна превышать +35 ℃.
3. Допустимый угол наклона от горизонтальной плоскости – не более 3°.
4. Интенсивность сейсмической активности в месте расположения не должна превышать 8 баллов.
5. Оборудование должно быть размещено в местах, где нет сильной вибрации, сильных ударов или риска взрыва.
Основные технические параметры
| СН | Элемент | Единица | Технические параметры |
| 1 | Номинальное напряжение | кВ | 3.6,7.2,12,24,35,40.5 |
| 2 | Номинальное выдерживаемое напряжение промышленной частоты | кВ | Для земли и между фазами: 42 кВ; для изолирующей дистанции: 48 кВ |
| 3 | Номинальное выдерживаемое напряжение грозового импульса | кВ | Для земли и между фазами: 75 кВ; для изолирующего расстояния: 85 кВ |
| 4 | Номинальная частота | Гц | 50 |
| 5 | Номинальный ток | A | 630,1250, |
| 6 | Номинальный ток отключения при коротком замыкании (RMS) | кА | 20,25,31,5, |
| 7 | Номинальный ток включения при коротком замыкании (пиковый) | кА | 50,63,80, |
| 8 | Номинальный динамический выдерживаемый ток (пик) | кА | 50,63,80 |
| 9 | Номинальный термический ток в течение 4 с (RMS) | кА | 20,25,31,5 |
| 10 | Степень защиты (или степень защиты) | IP2X | |
| 11 | Размеры (ширина х глубина х высота) | мм | 900×1000×2300 |
| 12 | Масса | Кг | ≈600 |
Какова структура и основные преимущества XGN66 RMU?

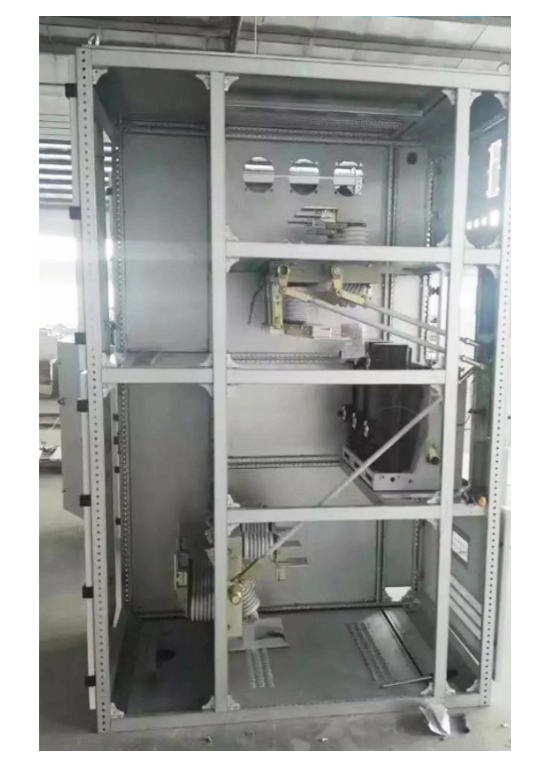

Распределительное устройство среднего напряжения серии XGN66 имеет металлическую конструкцию коробчатого типа. Внутреннее пространство обычно разделено стальными пластинами на независимые отсеки, такие как отсек выключателя, отсек шин, кабельный отсек и приборный отсек. Такая конструкция повышает общую безопасность.
К основным преимуществам RMU относятся:
- Компактный размер, экономия места: главный кольцевой блок имеет более компактный объем, чем обычные распределительные устройства в металлическом корпусе, такие как KYN28 и KYN61, и составляет всего около 50% их размера, что может эффективно уменьшить площадь, необходимую для подстанций.
- Прочная конструкция, надежная работа: основной блок кольцевой конструкции имеет корпус высокой механической прочности, сваренный из высококачественной угловой стали или собранный из стальных пластин с алюцинковым покрытием. Все операции главных узлов кольца оснащены механическими блокировками с функциями «пяти предохранений», обеспечивающими безопасность эксплуатации.
- Простота обслуживания, безопасная эксплуатация: основные компоненты кольцевых главных блоков расположены в средней и нижней части панели, что облегчает установку и ввод в эксплуатацию. Смотровые окна на дверцах позволяют наблюдать за состоянием внутренних компонентов. Корпус распределительного устройства оборудован каналами сброса давления для защиты персонала при внутренних повреждениях.
- Широкое применение, гибкая конфигурация: этот RMU подходит для различных мест. Главным выключателем обычно является вакуумный выключатель ZN63A (VS1-12), но он также может быть оснащен выключателем нагрузки. Разъединителем часто является поворотный разъединитель серии GN30-10. Кроме того, для удобства установки входящие и отходящие кабели подключаются к передней части шкафа.
Область применения
Распределительное устройство среднего напряжения серии XGN66 11 кВ RMU широко используется и является идеальным выбором для реконструкции городских и сельских сетей и распределения электроэнергии на стороне пользователя. Основная область применения включает в себя:
Электростанции и подстанции:Кольцевой главный блок серии XGN66 обычно используется в качестве вспомогательного силового оборудования или оборудования для распределения электроэнергии на станции, которое обычно монтируется внутри или снаружи компактной сборной подстанции.
Промышленные и горнодобывающие предприятия:На многих заводах и шахтах для экономии места часто использовались компактные RMU для распределения и управления электроэнергией в мастерских и на заводских территориях.
Высотные здания и жилые комплексы:В городских жилых помещениях кольцевой главный блок обычно монтируется на наружной подстанции в качестве основного оборудования в распределительных помещениях пользователей или на коммутационных станциях.
Подстанции, монтируемые на площадке:В качестве высоковольтного блока внутри компактной подстанции для управления трансформатором на подстанции.

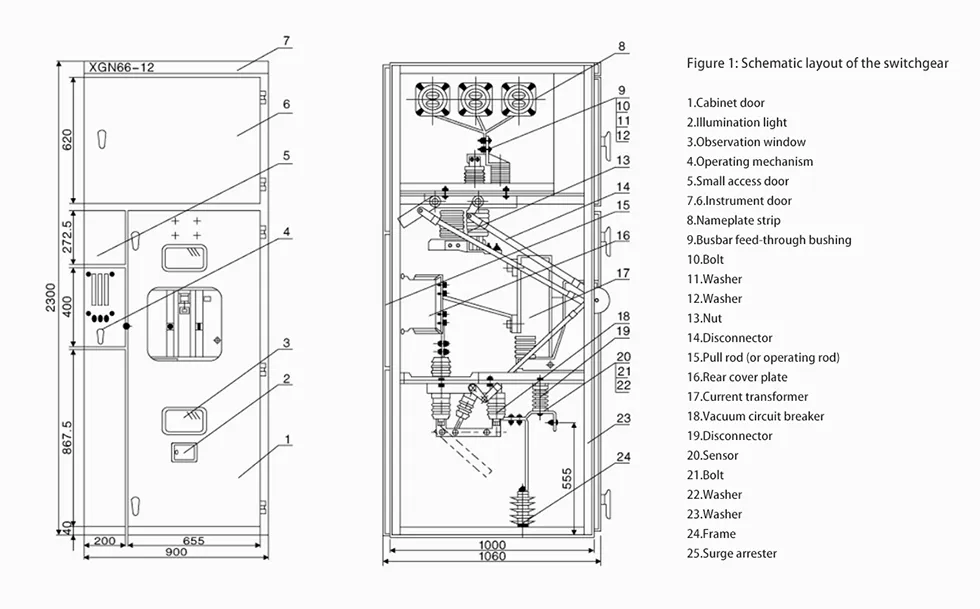

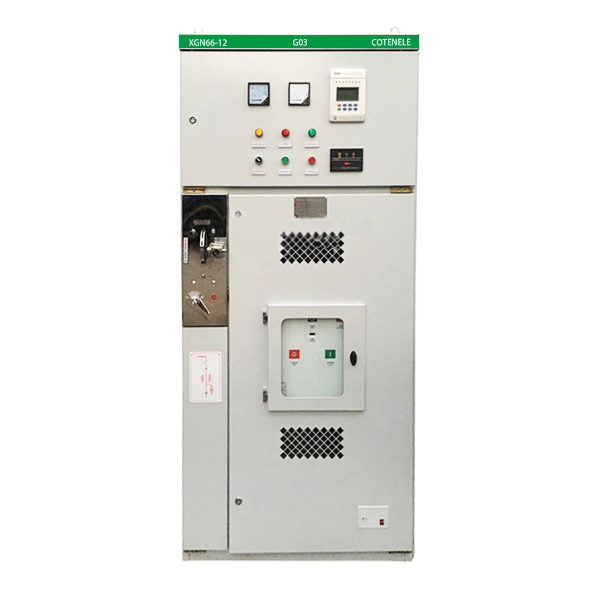

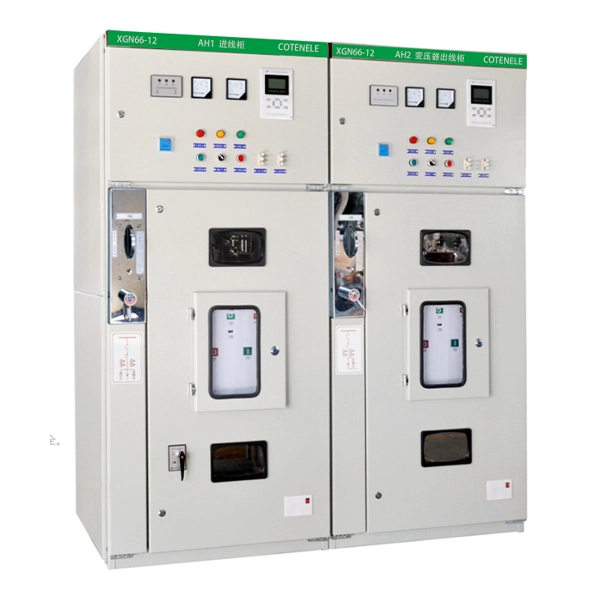

Внешний вид и размеры

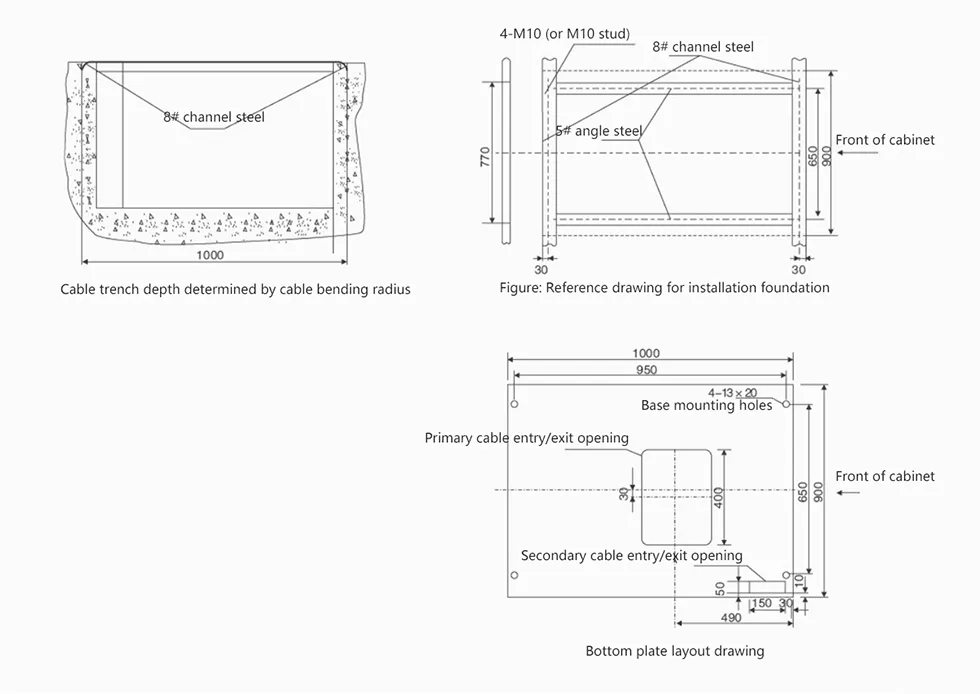

Схема инструкции по установке
Инструкции по техническому обслуживанию и проверке
Пользователи должны регулярно обслуживать и проверять распределительное устройство среднего напряжения среднего напряжения RMU 11 кВ на основании следующих пунктов:
1. Очистите пыль на поверхности всех компонентов, особенно на изоляционных компонентах.
2. Проверяйте механические детали и регулярно наносите смазку, чтобы обеспечить плавную и надежную работу.
3. Техническое обслуживание таких компонентов, как автоматические выключатели, разъединители и заземляющие выключатели, следует проводить в соответствии с соответствующими руководствами пользователя.
4. Проверьте, находятся ли электрические контакты в хорошем состоянии, проверьте на наличие признаков перегрева и убедитесь, что цепь заземления непрерывна.
5.Регулярно проверяйте все крепления на затяжку.
Для устранения неисправности пользователям обычно рекомендуется обратиться за помощью к производителю. При незначительной регулировке или незначительных неисправностях пользователи могут обратиться к данному руководству и соответствующим руководствам пользователя по основным компонентам для самостоятельного ремонта.

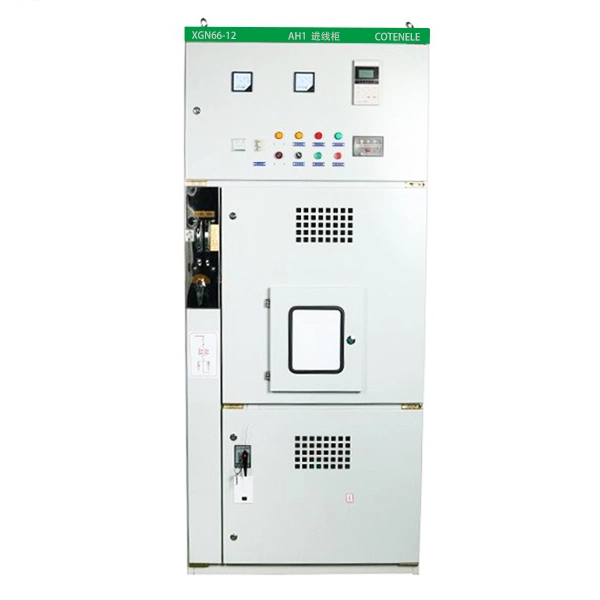

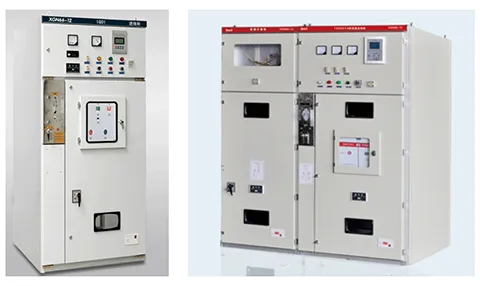

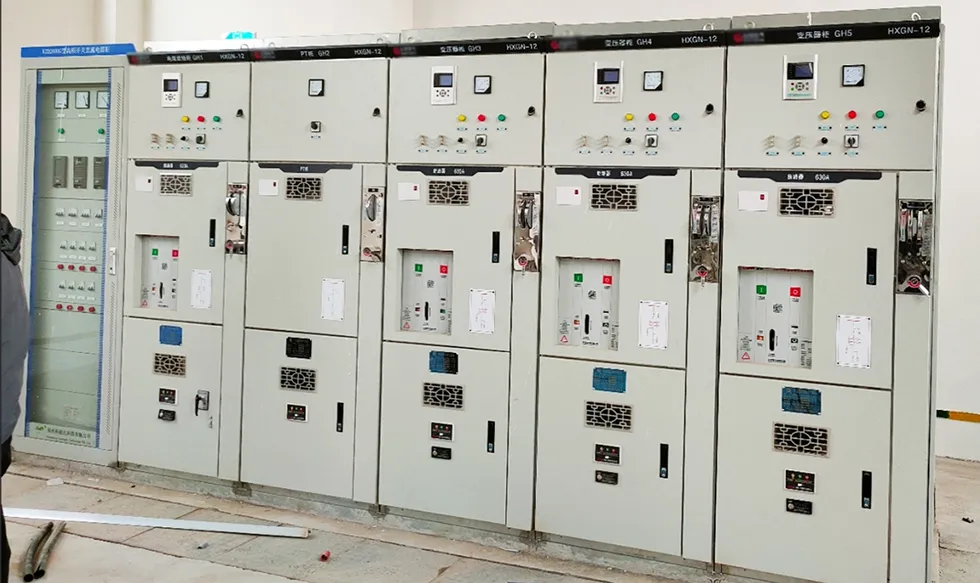

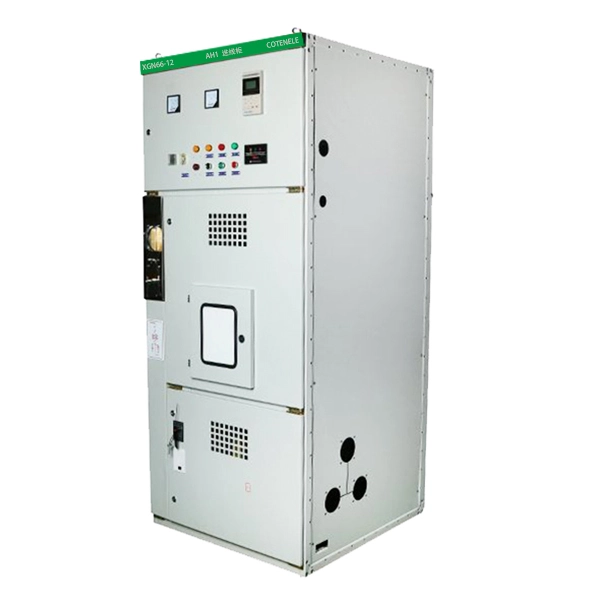

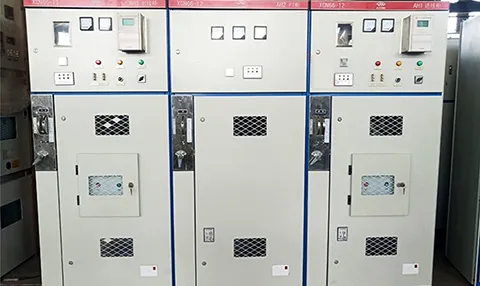

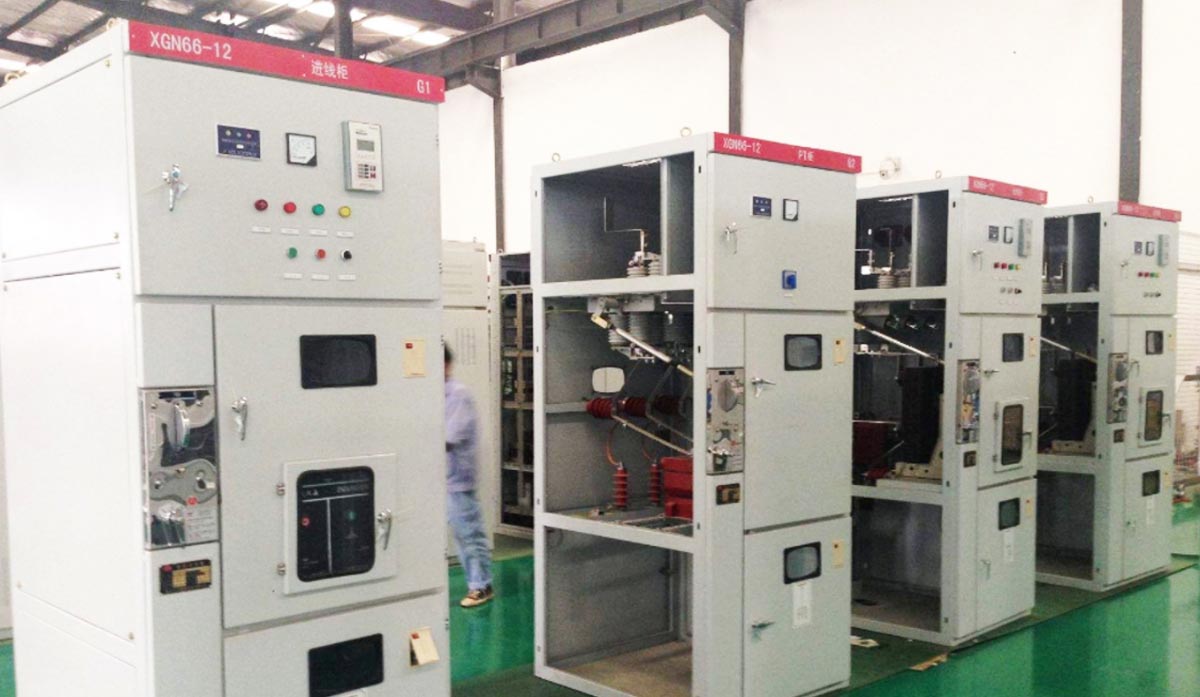

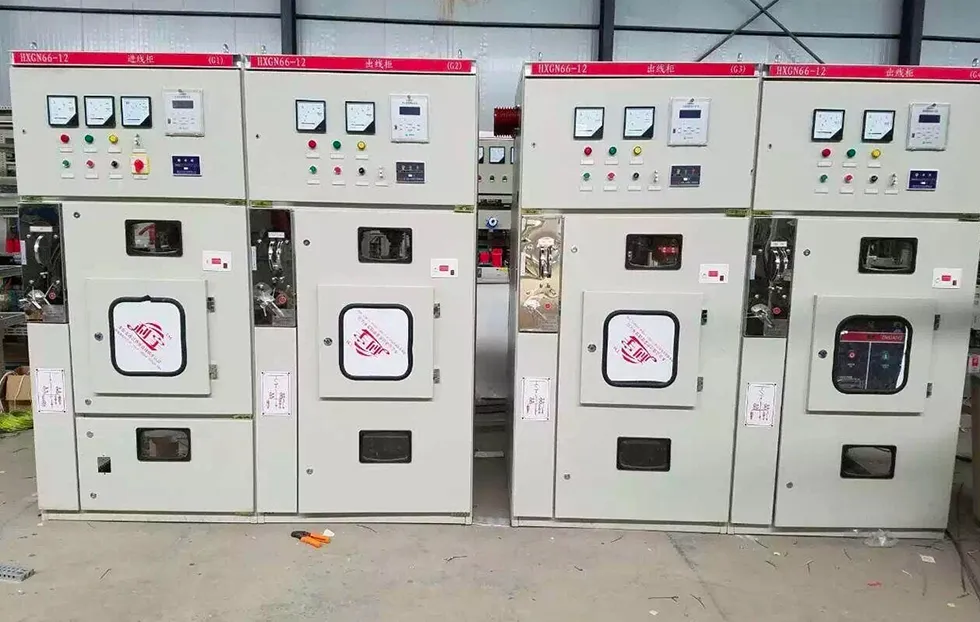

Продукция показывает
Горячие Теги: Главный блок кольцевого основного блока среднего напряжения RMU 11 кВ Поставщик распределительных устройств среднего напряжения, Производитель, Завод
