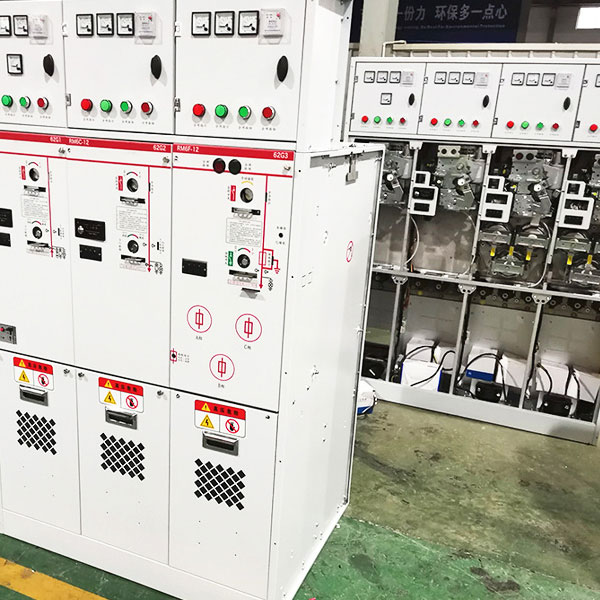

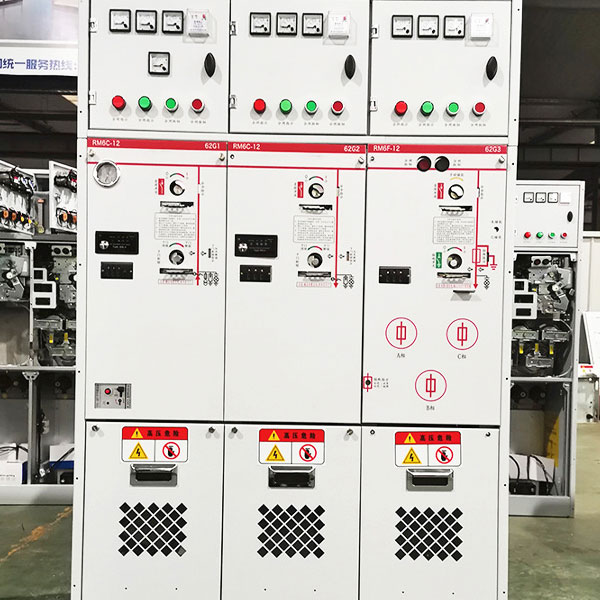

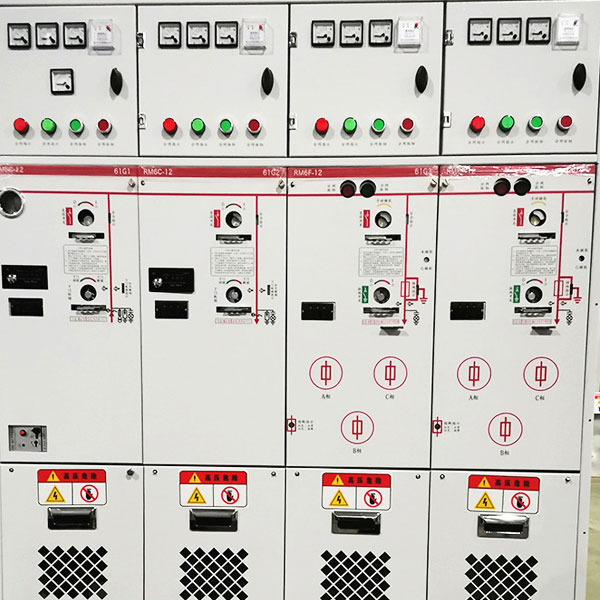

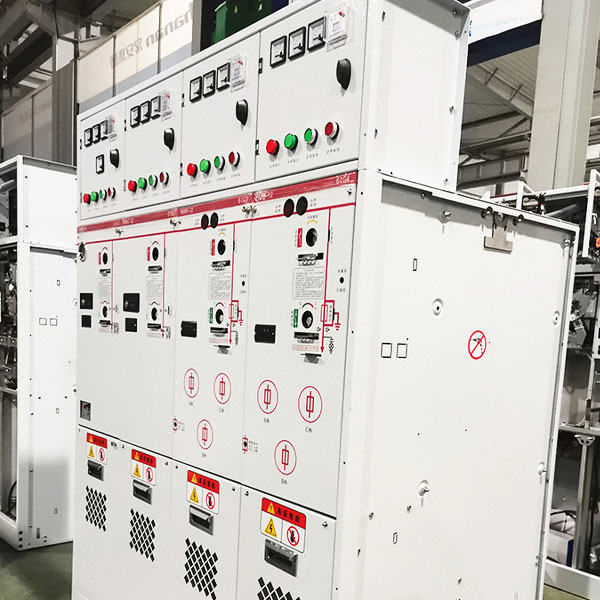

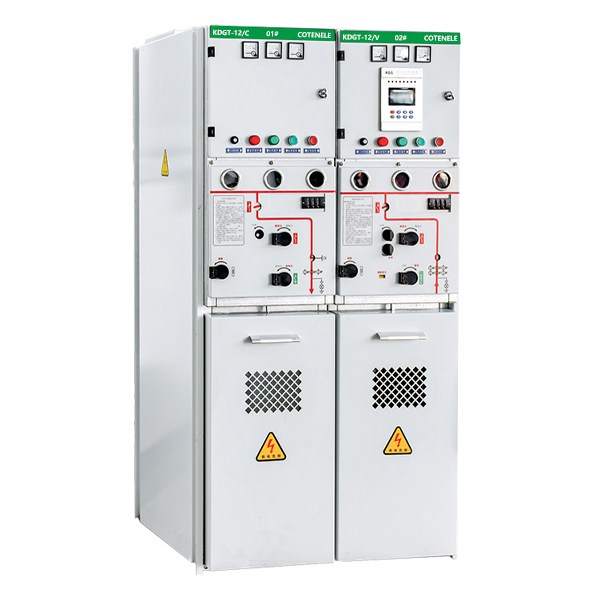

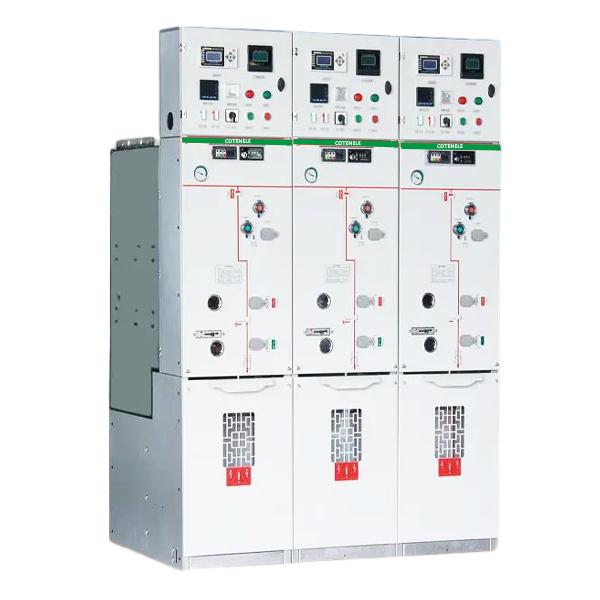

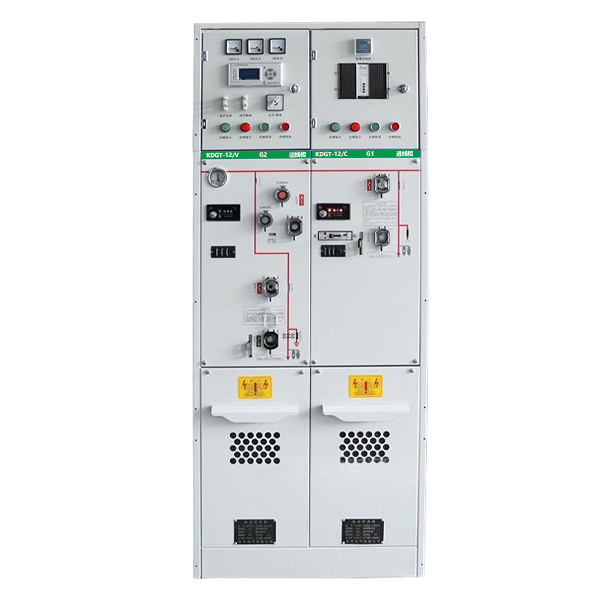

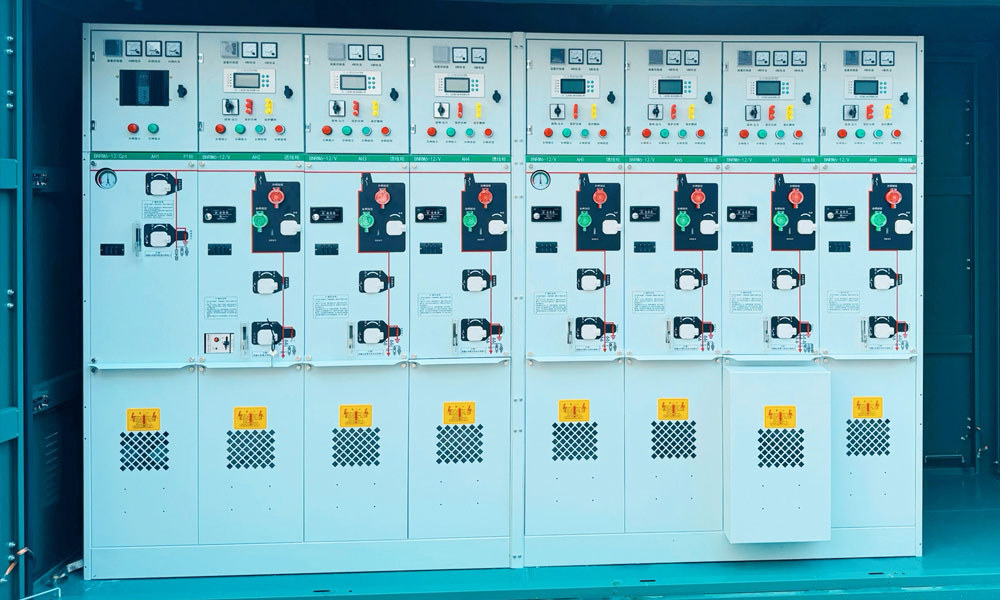

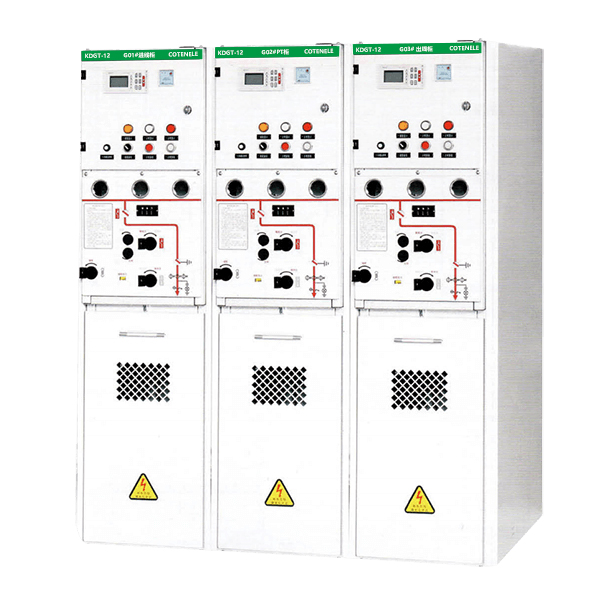

Основной блок среднего напряжения с твердоизоляционным кольцом

Основной блок среднего напряжения со сплошным изолированным кольцом является одним из основных продуктов Cotenele. Основной блок среднего напряжения со сплошным изолированным кольцом является ключевым элементом распределительного оборудования, используемого для секционирования, соединения и отвода нагрузки кабельных линий в распределительных сетях среднего напряжения. В результате эволюции изоляционных сред RMU среднего напряжения превратились из конструкций с воздушной изоляцией в конструкцию с элегазовой изоляцией. RMU среднего напряжения с твердой изоляцией представляет собой полностью изолированное, полностью герметичное распределительное устройство, разработанное на основе элегазонаполненных RMU среднего напряжения.

Ключевая концепция заключается в полной герметизации переключателя и частей среднего напряжения, находящихся под напряжением, в эпоксидной смоле или аналогичных твердых материалах, заменяя традиционную газовую изоляцию твердой средой, тем самым достигая полностью изолированного, полностью герметичного и не требующего обслуживания распределительного устройства. Благодаря китайской стратегии «углеродного пика, углеродной нейтральности» и растущему спросу на интеллектуальные распределительные сети рынок RMU среднего напряжения с твердой изоляцией продолжает расширяться. Ожидается, что к 2032 году объем мирового рынка достигнет примерно 2,4 миллиарда долларов США, а совокупный годовой темп роста (CAGR) составит около 6%.

Определение основного кольцевого блока среднего напряжения со сплошной изоляцией:

Главный кольцевой блок среднего напряжения с твердой изоляцией определяется как RMU, в котором в качестве первичной изоляционной среды используются твердые изоляционные материалы. RMU среднего напряжения со сплошной изоляцией представляет собой полностью изолированный, полностью герметичный модульный блок, в котором вакуумный прерыватель и его проводящие соединения, разъединитель, заземлитель, главная шина, ответвительная шина и другие компоненты главной цепи под напряжением (по отдельности или в комбинации) заключены в твердый изолирующий материал. Внешние поверхности, к которым может прикасаться персонал, покрыты проводящим или полупроводящим экранирующим слоем и могут быть непосредственно и надежно заземлены.

Основные технические параметры:

Преимущества продукта:

1. Экологически чистый

RMU с твердой изоляцией полностью исключают использование газа SF₆. В качестве изоляционной среды они используют твердые материалы (эпоксидная смола, силиконовая резина), не выделяющие токсичных веществ и парниковых газов, что обеспечивает действительно нулевые выбросы и нулевое загрязнение.

2. Безопасность и надежность

Твердая изоляция не протекает. Это принципиально устраняет угрозу безопасности, связанную с нарушением изоляции, вызванным утечкой газа из поврежденных или плохо герметизированных блоков, заполненных SF₆, что значительно повышает безопасность. Фазы отделены друг от друга, поэтому даже внутреннее замыкание не приводит к межфазному короткому замыканию. Комплексная механическая и электрическая блокировка с пятью блокировками эффективно предотвращает сбои в работе.

3. Сильная адаптация к окружающей среде

RMU с твердой изоляцией не подвержены влиянию внешних климатических условий и стабильно работают в суровых условиях, таких как

Чрезвычайно холодная среда, большая высота, влажная среда, соленый туман, песчаная буря и другие суровые условия.

4. Не требует обслуживания и низкие эксплуатационные расходы.

Поскольку риск утечки газа отсутствует, нет необходимости периодически доливать SF₆ или проверять давление газа. Отпадает необходимость в контроле давления газа, что значительно сокращает объем технического обслуживания и даже обеспечивает работу, не требующую технического обслуживания.

5. Компактная структура

Диэлектрическая прочность твердой изоляции примерно в 3–5 раз выше, чем у газа SF₆, что значительно уменьшает необходимое изоляционное расстояние, тем самым уменьшая объем и занимаемую площадь оборудования, что может удовлетворить требования миниатюризации.

6. Совместимость интеллекта

RMU с твердой изоляцией легко интегрируются с интеллектуальными распределительными терминалами. Путем добавления интеллектуальных блоков измерения и управления (соответствующих стандарту IEC 61850) и модулей оптоволоконной связи 5G можно загружать такие параметры в реальном времени, как состояние переключателя, ток нагрузки и внутреннюю температуру/влажность.

Основные компоненты и структура основного блока среднего напряжения с твердой изоляцией:

Основные компоненты

Схема структуры

Основной кольцевой блок с элегазовой изоляцией и основной кольцевой блок с твердой изоляцией:

Основные функциональные блоки для экологически чистого основного блока Ring

Наша мастерская

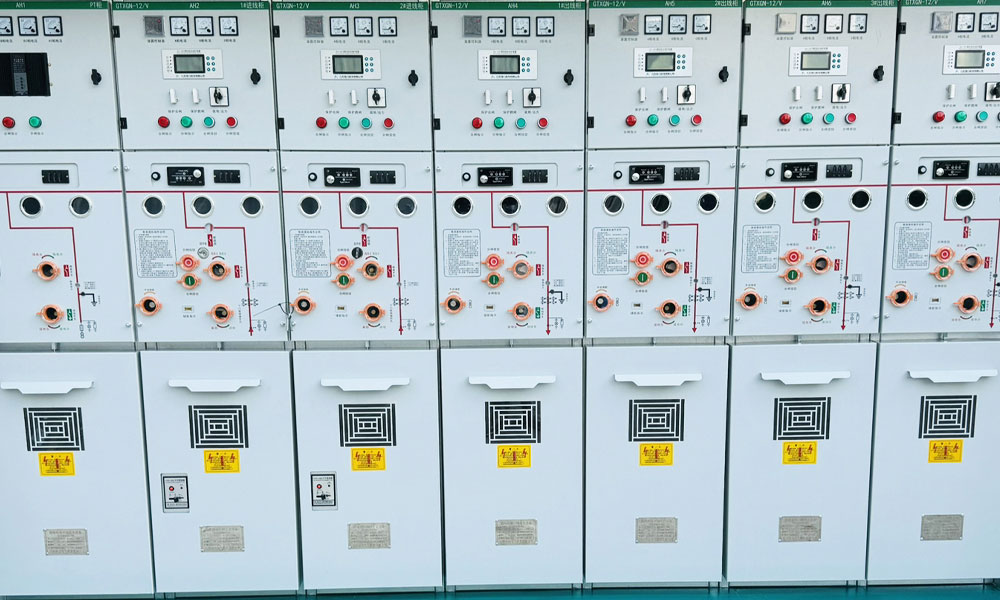

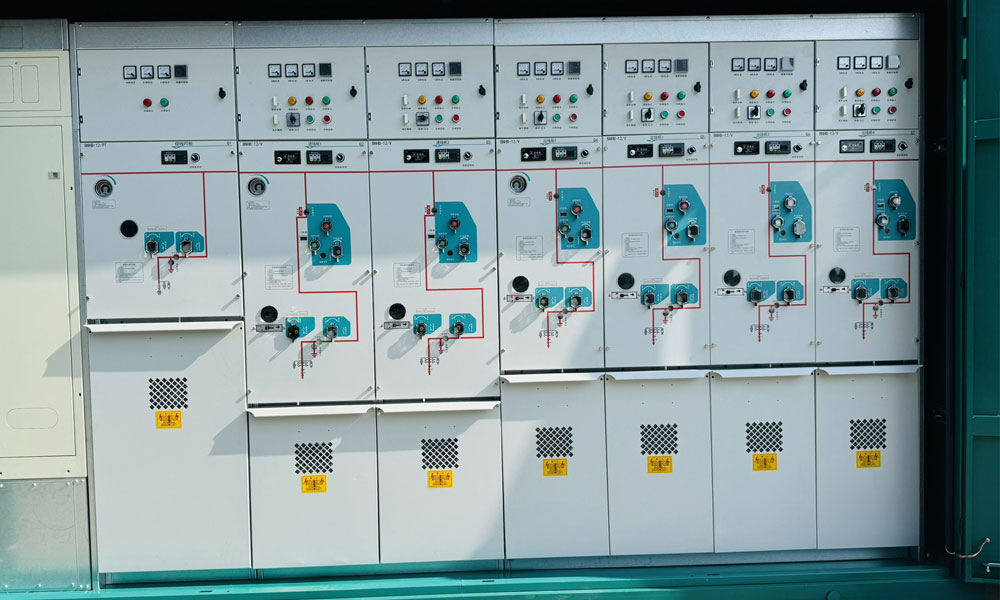

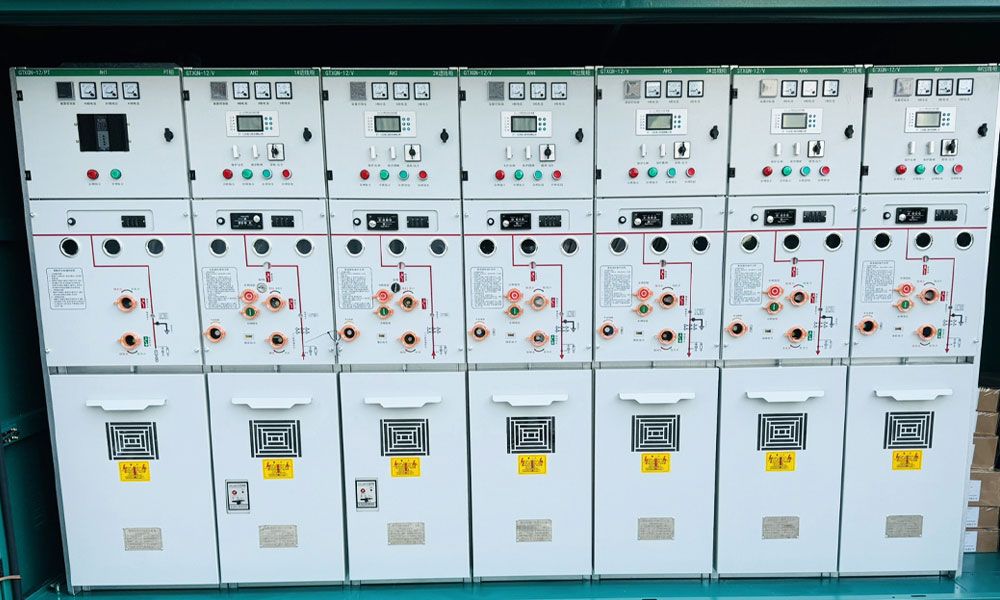

Продукция показывает
