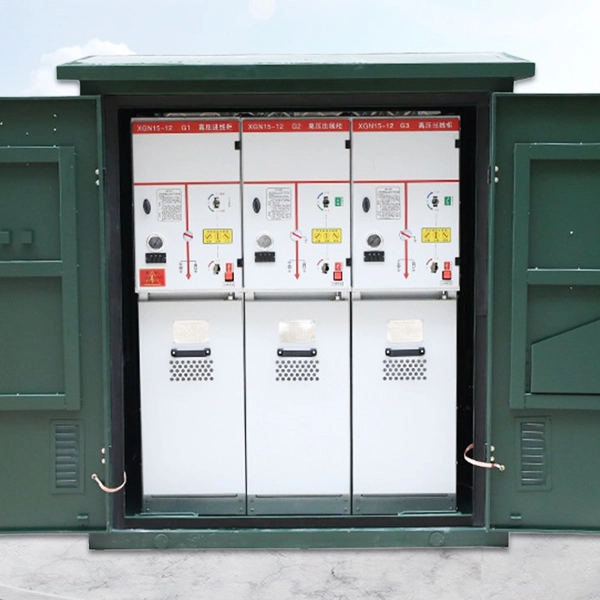

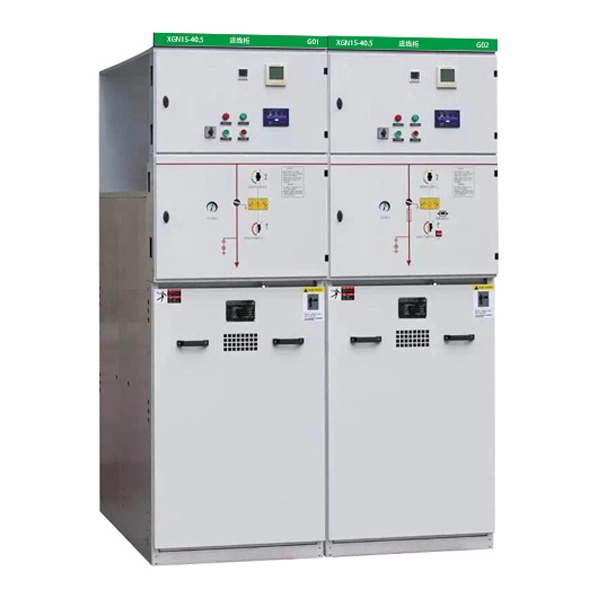

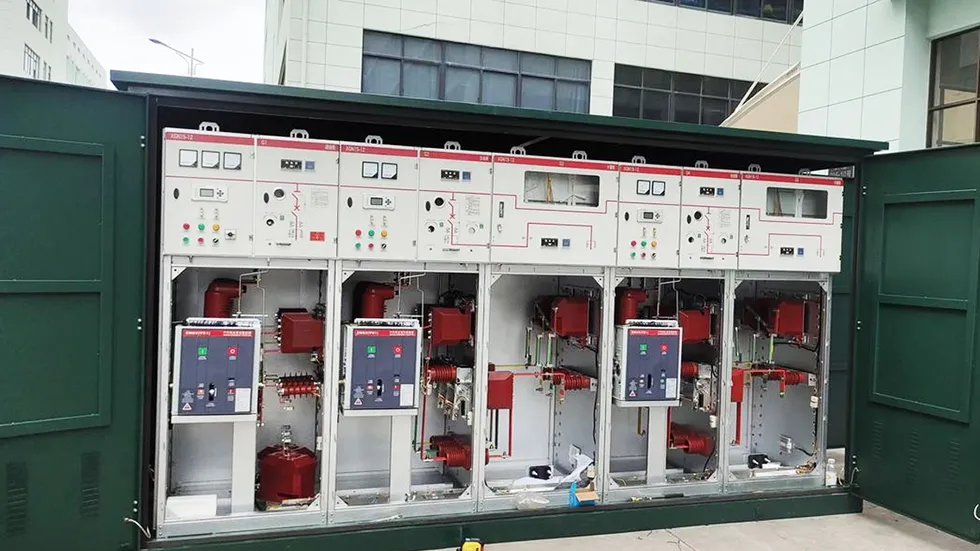

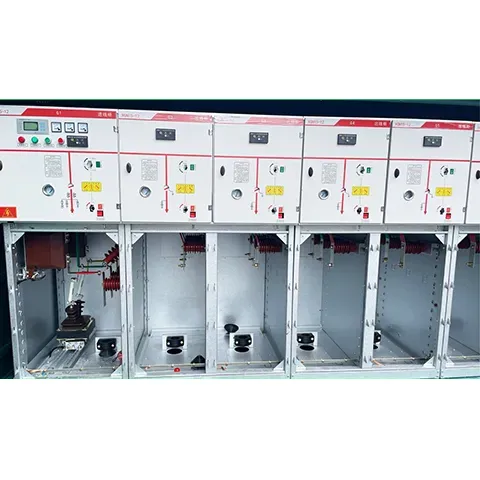

Главное распределительное устройство с элегазовой изоляцией RMU СН 33 кВ
Cotenele является одним из основных поставщиков главного распределительного устройства с элегазовой изоляцией и кольцевой изоляцией среднего напряжения серии HXGN-40.5 на напряжение 33 кВ для Государственной сетевой корпорации Китая. Наша продукция кольцевого основного блока не только продается внутри страны, но и экспортируется во многие страны и регионы Африки, Европы и Ближнего Востока. Кольцевой главный блок среднего напряжения серии HXGN-40.5 на 35 кВ представляет собой трехфазное распределительное оборудование среднего напряжения переменного тока частотой 50 Гц для помещений. Он обладает характеристиками безопасного использования, не зависит от климата, простоты установки, минимального обслуживания и компактных размеров и подходит для установки на подстанциях коробчатого типа.
Главное распределительное устройство с элегазовой изоляцией RMU серии СН 33 кВ XGN-40.5 производства компании Cotenele имеет модульную конструкцию, которую можно устанавливать стационарно или гибко расширять. Главный кольцевой блок серии XGN-40.5 с элегазовой изоляцией отличается компактной конструкцией, полной изоляцией, длительным сроком службы, не требует обслуживания, занимает небольшую площадь, имеет комплексные решения, высокую масштабируемость и не подвержен влиянию окружающей среды.
Его можно широко использовать в промышленных и гражданских кольцевых сетях и терминальных сетях электроснабжения. Специально подходит для небольших вторичных распределительных станций, распределительных станций, промышленных и горнодобывающих предприятий, аэропортов, железных дорог, автомагистралей, метро, коммерческих зон, жилых районов, ветроэнергетики, оптоэлектроники и других областей. Кольцевой основной блок среднего напряжения серии XGN15-40.5 соответствует положениям GB3906 «Распределительное устройство переменного тока в металлическом корпусе 3-35 кВ» и IEC62271-200.
Модель и значения
Каковы условия эксплуатации XGN15-40.5?
1. Температура окружающего воздуха:максимум +40°С, минимум -20°С.
2. Относительная влажность:среднемесячное значение не превышает 95%, среднесуточное значение не превышает 90%.
3. Высота:максимальная высота установки 2500 м над уровнем моря (для больших высот требуется индивидуальная настройка).
4. На площадке не должно быть легковоспламеняющихся или взрывоопасных веществ, сильного загрязнения, химической коррозии и сильной вибрации.

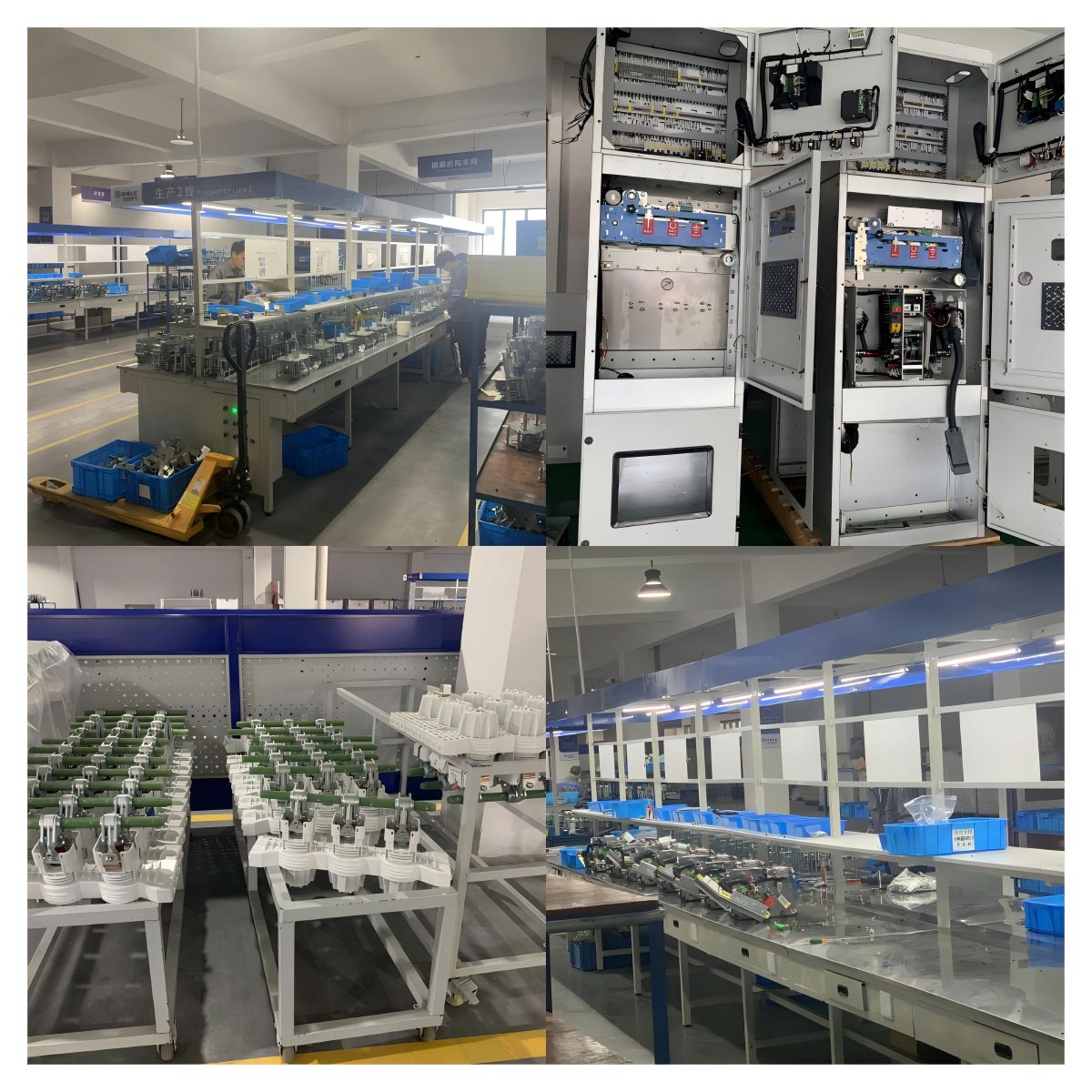

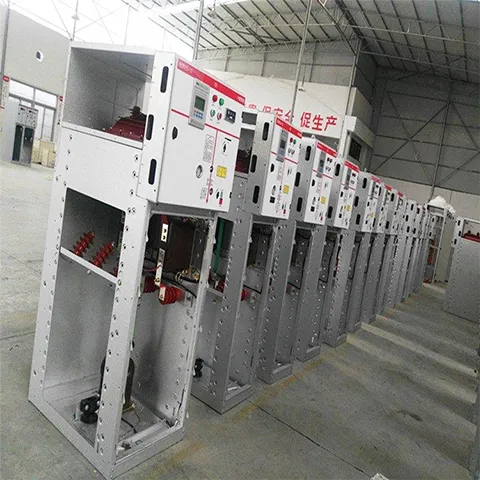

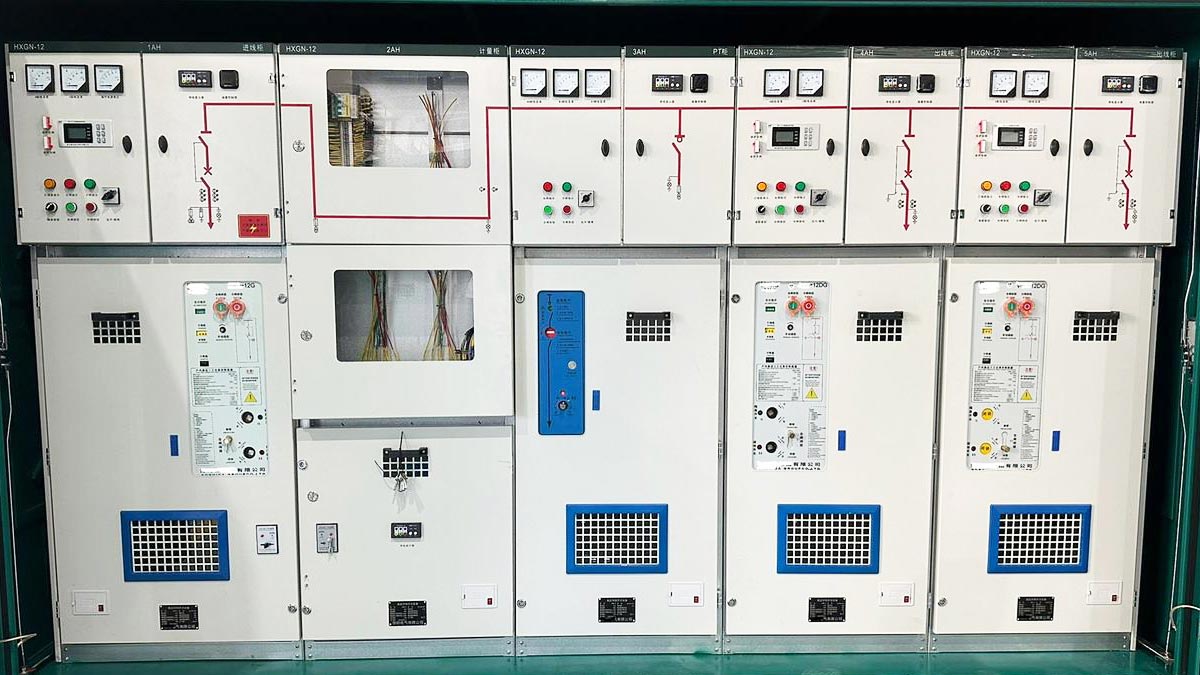

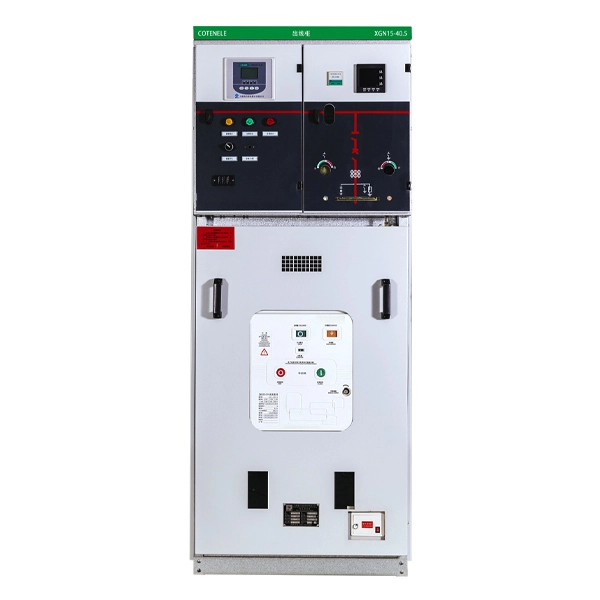

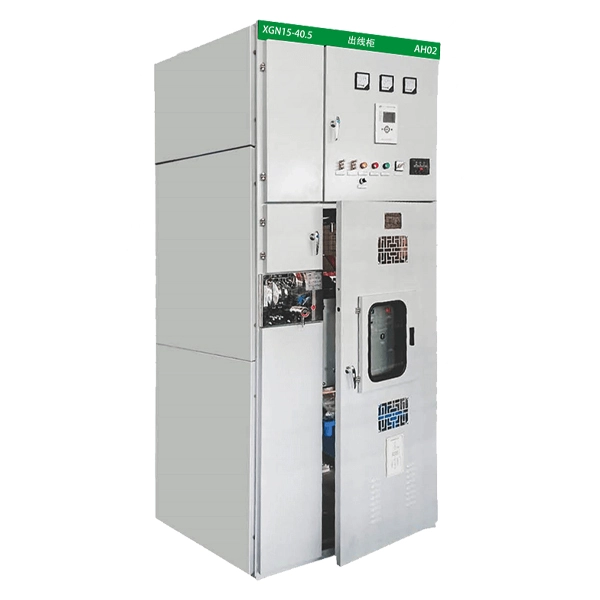

Наша мастерская
Технические параметры
| Элемент | Единица | C-блок (блок выключателя нагрузки) | F-блок (комбинированный блок предохранителя и выключателя нагрузки) | V-блок (блок автоматического выключателя) | |
| Номинальное напряжение | кВ | 40.5 | |||
| Номинальный ток | A | 630 | 63 (на основе номинального значения тока плавкого предохранителя) | 630 | |
| Номинальная частота | Гц | 50/60 | |||
| Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты (между фазами и между фазой и землей) | k | 95 | ||
| Выдерживаемое напряжение промышленной частоты (на разомкнутых контактах/изолирующем расстоянии) | 110 | ||||
| Выдерживаемое напряжение промышленной частоты (цепи управления и вспомогательные цепи) | 2 | ||||
| Выдерживаемое напряжение грозового импульса (между фазами и между фазой и землей) | 185 | ||||
| Выдерживаемое напряжение грозового импульса (на разомкнутых контактах/изолирующем расстоянии) | 215 | ||||
| Номинальный кратковременно выдерживаемый ток | Основная цепь / 4 секунды | кА | 20 | 一 | 20 |
| Цепь заземления / 4 секунды | кА | 20 | 一 | 20 | |
| Цепь подключения заземления / 4 секунды | кА | 17.4 | 一 | 17.4 | |
| Номинальный пиковый выдерживаемый ток | Главная цепь | кА | 50 | 一 | 50 |
| Цепь заземления | кА | 43.5 | 一 | 43.5 | |
| Номинальный ток включения при коротком замыкании | кА | 50 | 80 | 50 | |
| Номинальный ток отключения при коротком замыкании | кА | 31.5 | 20 | ||
| Номинальный ток передачи | A | 一 | 750 | 一 | |
| Номинальный ток отключения активной нагрузки | A | 630 | 一 | 一 | |
| Номинальный ток отключения в замкнутом контуре | A | 630 | 一 | 一 | |
| Тест зарядного тока кабеля | A | 21 | 一 | 31,5(С1) | |
| Размеры агрегата (ширина × глубина × высота) | мм | 450x885×2060 | 450x885x2060 | 450x885x2060 | |
| Номинальное давление газа SF6 (относительное значение при 20°C) | Номинальное давление наполнения газом | МПа | 0.04 | ||
| Минимальное функциональное давление | МПа | 0.02 | |||
| Степень защиты | Герметичный корпус | IP67 | |||
| Корпус распределительного устройства | IP4X | ||||
| Годовая относительная скорость утечки газа | %/Г | ≤0,01 | |||
Каковы особенности основного кольцевого блока XGN15-40.5?
1. Модульная конструкция с четырьмя отсеками:Устройство состоит из четырех четко разделенных секций: отсек распределительного устройства, отсек предохранителей, отсек приводного механизма и кабельный отсек (опорная рама). Такая компоновка упрощает обслуживание и повышает безопасность.
2. Прочная герметичная конструкция распределительного устройства:Отсек распределительного устройства представляет собой металлический корпус, сваренный из холоднокатаной стали 3Л (или нержавеющей стали). Он содержит все функциональные цепи, включая выключатель нагрузки, заземлитель и внутренние шины.
3. Переключатель нагрузки вертикального перемещения:Выключатель нагрузки работает с помощью вертикально перемещающейся контактной системы. При замыкании подвижный контакт перемещается вниз, замыкая цепь. На подвижных и неподвижных контактах предусмотрены как главные, так и дугогасительные контакты, что значительно увеличивает количество операций безопасного отключения.
4. Мощное гашение дуги:Применяется конструкция с самодутьем (надувкой) и дугогашением с внутренним потоком. Он обеспечивает сильное гашение дуги без ущерба для изоляции фаза-фаза или фаза-земля.
5. Встроенный заземлитель:Заземлитель состоит из подвижного ножа и неподвижного контакта. Он быстро закрывается под действием пружины, обеспечивая надежное заземление.
6. Простая визуальная проверка состояния:Смотровое окно на передней панели позволяет непосредственно наблюдать за положением заземлителя (открыто или закрыто). В верхней и задней части отсека распределительного устройства имеются четыре прямоугольных отверстия для доступа для сборки и обслуживания.
7. Сброс давления для обеспечения безопасности:Безопасный сброс давления: Главное распределительное устройство с элегазовой изоляцией RMU СН 33 кВ оснащено взрывозащищенным устройством сзади для сброса давления в случае возникновения внутренней дуги.
8. Защита трансформатора с помощью плавкого предохранителя:В отсеке предохранителей размещены высоковольтные токоограничивающие предохранители в изолирующем корпусе из эпоксидной смолы. При перегорании предохранителя выбрасывается ударник, который механически отключает выключатель нагрузки, обеспечивая быструю и надежную защиту трансформатора.
9. Удобная компоновка рабочего механизма:Все органы управления расположены на передней панели. Каждая функциональная цепь оснащена ручным (или дополнительным приводом от двигателя) пружинным механизмом для выключателя нагрузки и ручным пружинным механизмом для заземлителя.
10. Понятный пользовательский интерфейс и индикация:Передняя панель включает в себя:
Поворотные ручки для включения выключателя нагрузки, ручного открытия и работы заземлителя.
Индикаторные лампы состояния разомкнутого/замкнутого выключателя нагрузки.
Кнопки для электрического открытия/закрытия (при наличии моторного привода).
Мнемосхема, метки с указанием положения и возможность запирания положения для дополнительной безопасности.
11. Встроенная блокировка (защита от неправильной эксплуатации):Механические блокировки между выключателем нагрузки и заземлителем предотвращают неправильные действия, обеспечивая полное соблюдение требований безопасности «пяти мер защиты».
Как купить кольцевой основной блок XGN15-40.5?
Главное распределительное устройство с элегазовой изоляцией RMU MV 33 кВ должно быть изготовлено по индивидуальному заказу. Для обеспечения бесперебойного процесса заказа предоставьте следующую информацию:
1. Основная информация о заказе или покупке:Название продукта, спецификация, модель, количество, номинальное напряжение предохранителей и требуемая дата поставки.
2. Чертежи:Однолинейная схема (основная схема системы), компоновочный чертеж или план главного блока кольцевой сети.
3. Необходимые аксессуары:Перечислите все необходимые запасные части или специальные инструменты, такие как устройство для наполнения и выпуска газа.
4. Цвет корпуса RMU:Укажите желаемый код RAL или цветовой стандарт корпуса.
5. Особые потребности:Если приведенная выше информация не может удовлетворить ваши требования, сообщите нам о любых дополнительных технических или функциональных потребностях, они могут быть обсуждены и согласованы отдельно.

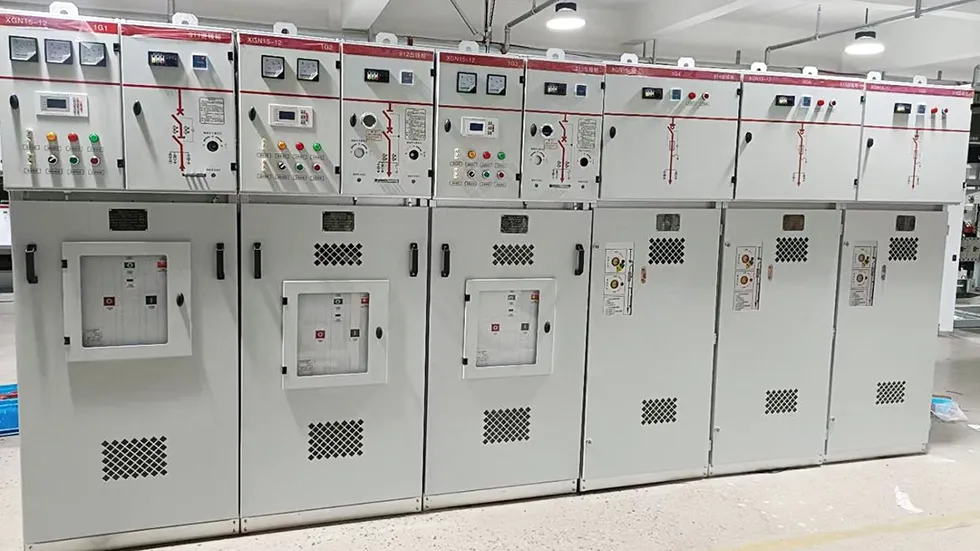

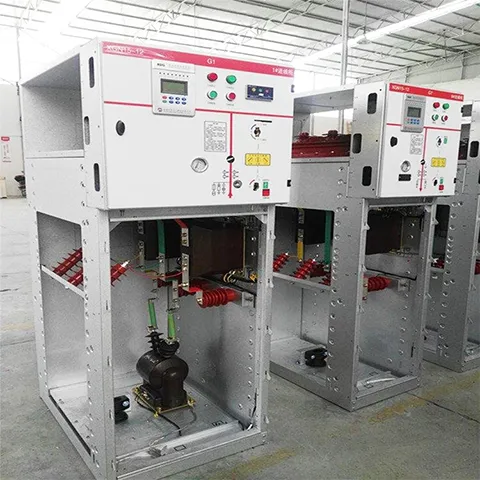

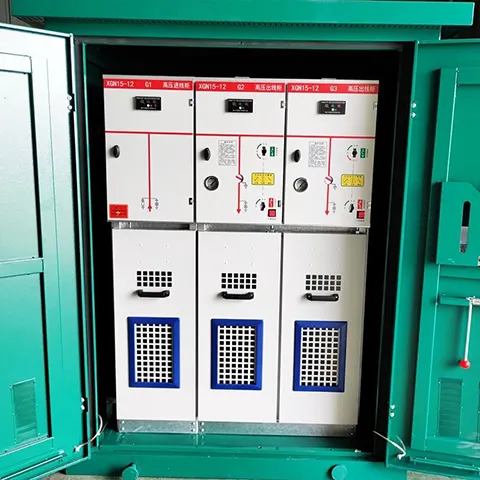

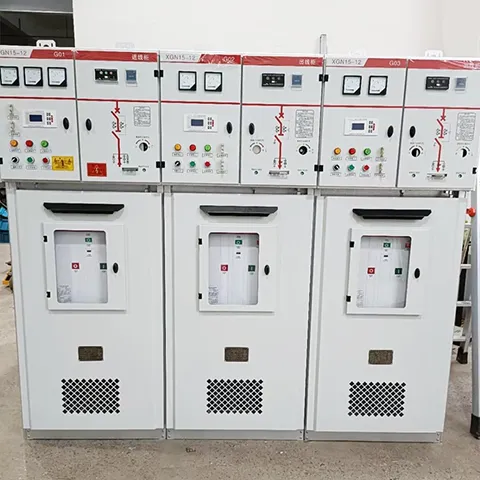

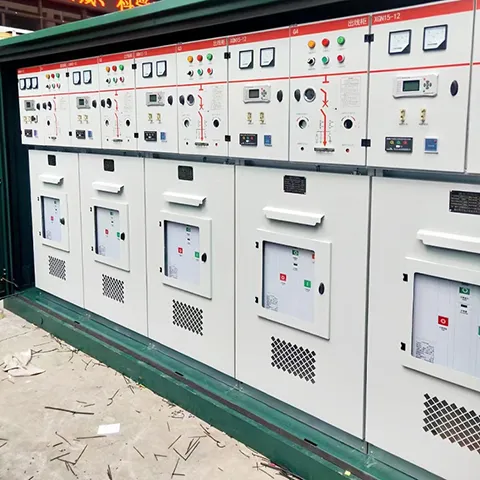

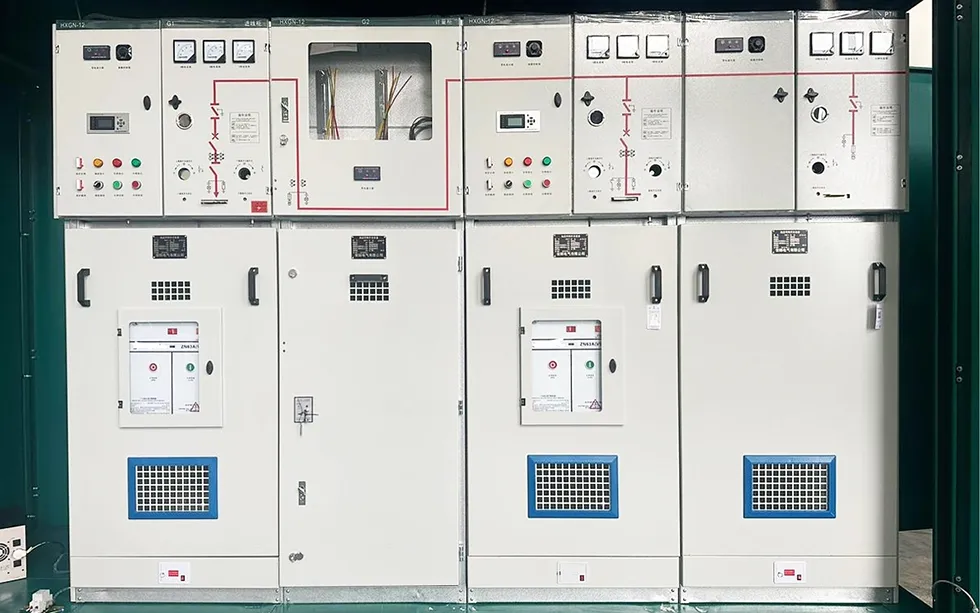

Продукция показывает
