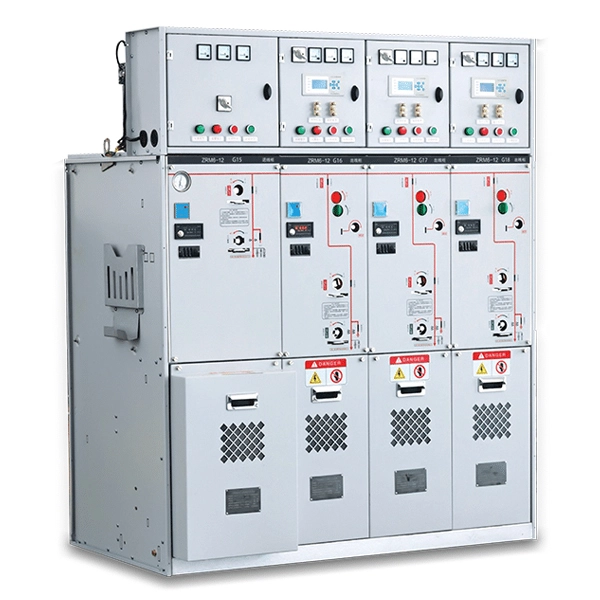

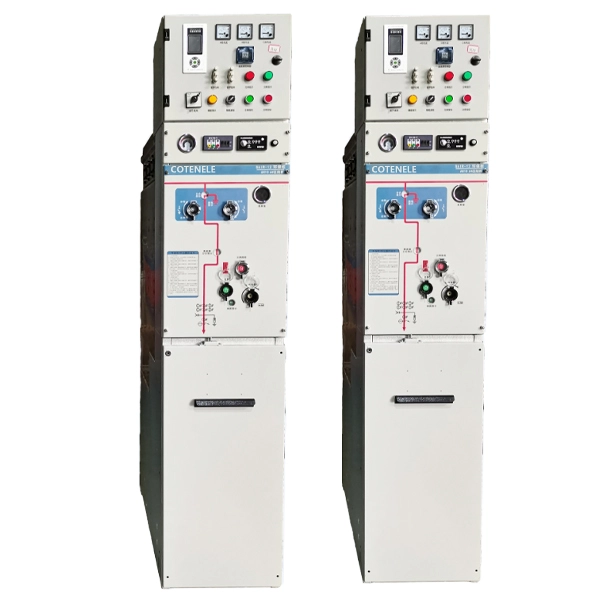

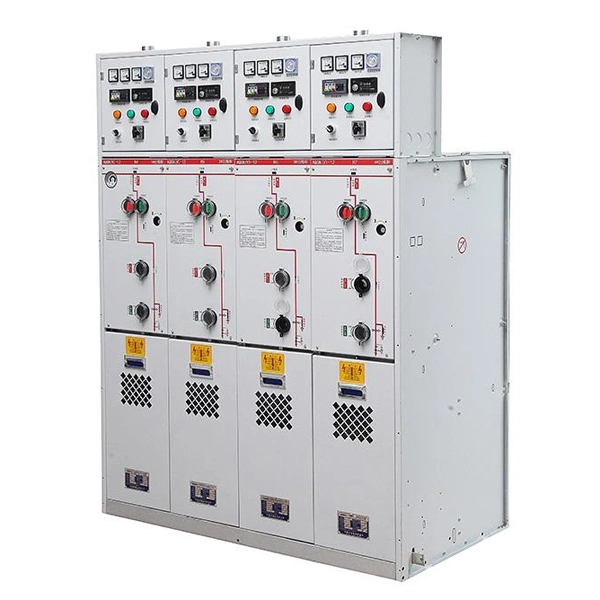

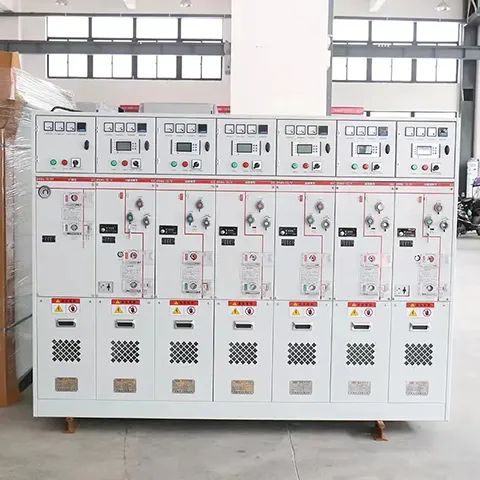

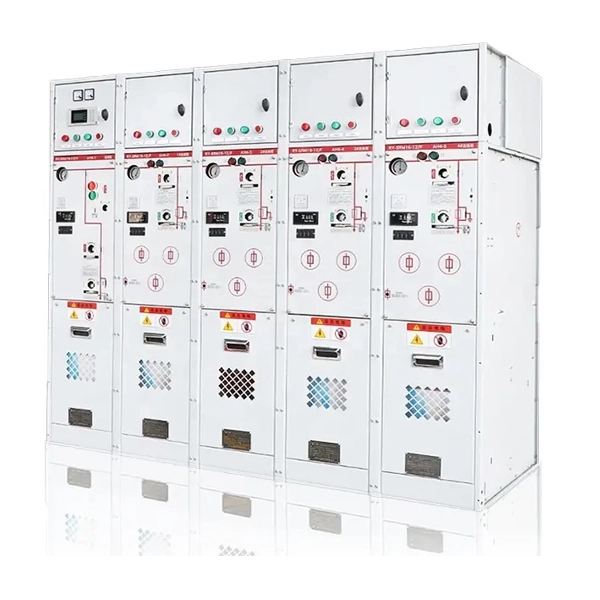

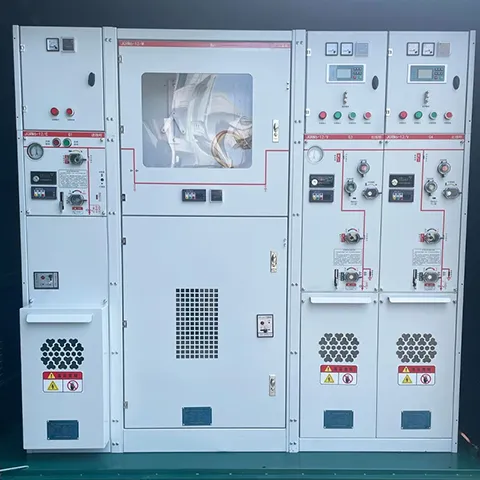

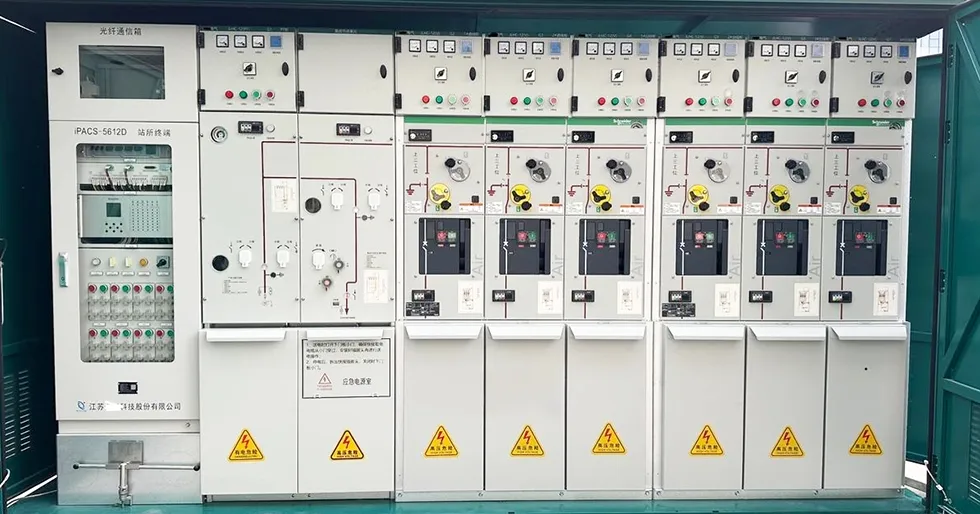

Распределительное устройство с элегазовой изоляцией среднего напряжения 11 кВ
Cotenele является одним из основных производителей электрораспределительного оборудования в Китае. Наша продукция включает в себя распределительные устройства низкого и среднего напряжения, кольцевые силовые блоки и их внутренние основные компоненты. Распределительное устройство среднего напряжения с газовой изоляцией 11 кВ имеет компактную конструкцию, прочное и долговечное, а также безопасную и стабильную работу. Широко используется в городском энергораспределении, коммерческих зданиях, ветряных и солнечных электростанциях, а также на промышленных объектах с ограниченным пространством.
Распределительное устройство с элегазовой изоляцией является одним из ключевых продуктов Cotenele. Распределительное устройство среднего напряжения с элегазовой изоляцией 11 кВ представляет собой компактное решение для распределения электроэнергии среднего напряжения в металлическом корпусе, в котором все компоненты под напряжением, включая автоматические выключатели, разъединители и шины, герметично закрыты внутри газонепроницаемого резервуара из нержавеющей стали, заполненного изолирующим газом. Эта полностью герметичная конструкция обеспечивает превосходную защиту от таких факторов окружающей среды, как влажность, соляной туман, пыль и мелкие животные, гарантируя надежную работу C-GIS даже в суровых условиях.
C-GIS широко используется в городских распределительных сетях, высотных зданиях, подземных подстанциях, ветряных электростанциях, солнечных электростанциях и промышленных объектах, где пространство ограничено и надежность имеет решающее значение. Сочетание компактности, надежности и низкой стоимости жизненного цикла делает его предпочтительным выбором для распределительных систем среднего напряжения.
Продукты C-GIS компании Cotenele соответствуют следующим ключевым национальным и международным стандартам:
ГБ/Т 11022
ГБ 3906
МЭК 62271-200
МЭК 62271-100
Технические параметры элегазового распределительного устройства
| Категория параметра | Имя параметра | Ценить | Примечания |
| Базовая электрика | Номинальное напряжение | 12 КВ | |
| Номинальная частота | 50/60 Гц | Необязательный | |
| Номинальный ток | 630～3150 А | До 4000 А для специальных конструкций | |
| Уровень изоляции | Выдерживаемое напряжение промышленной частоты в течение 1 мин. (фаза-фаза и земля) |
42 КВ | Изолирующий разрыв: 48 кВ |
| Выдерживаемое напряжение грозового импульса (фаза- к фазе и к земле) |
75 КВ | Изолирующий разрыв: 85 кВ | |
| Выдерживаемая частота мощности вспомогательной цепи Напряжение |
2 КВ | Цепи управления и вспомогательные цепи | |
| Возможность переключения | Номинальный ток отключения короткого замыкания | 25/31,5/40 КА | Автоматический выключатель |
| Номинальный кратковременный выдерживаемый ток / Продолжительность |
20~40 КА/3~4с | ||
| Номинальный пиковый выдерживаемый ток | 50～100 КА | Динамическая устойчивость | |
| Номинальный ток включения при коротком замыкании | 50～100 КА | ||
| Номинальный ток переключения (выключатель-предохранитель комбинация) |
1750 А | ||
| Механические и уплотнительные | Механическая долговечность (автоматический выключатель) | ≥10 000 операций | Тип вакуума |
| Механическая жизнь (выключатель нагрузки) | ≥5000 операций | SF₆puffer или вакуум | |
| Механический срок службы (разъединитель/заземление Выключатель) |
≥3000 операций | Трехпозиционный переключатель | |
| Номинальное давление газа SF₆(манометр при 20℃) | 0,02～0,05 МПа | ||
| Годовая скорость утечки элегазового газа | ≤0,01%～0,1% | Лидирующий в отрасли: ≤0,01% | |
| Защита и безопасность | Степень защиты газового отсека | IP67 | Пыленепроницаемый, временное погружение |
| Степень защиты корпуса | IP4X/IP41 | Защита от твердых частиц >1 мм | |
| Устойчивость к внутреннему дуговому замыканию | 31,5 КА/0,5~1 с | ||
| Относящийся к окружающей среде Условия |
Температура окружающей среды | -25℃~+40℃ | Более широкий ассортимент по запросу |
| Высота | ≤3000 м | Снижение номинальных характеристик выше 1000 м. | |
| Относительная влажность | Среднее значение за день≤95% | Среднемесячное значение≤90% | |
| Типичные размеры | Ширина × Глубина × Высота | ~375~600×750~1400×1300~2500 мм | Зависит от текущего рейтинга |
В чем заключается принцип работы распределительного устройства с элегазовой изоляцией?
Основным принципом работы распределительных устройств с элегазовой изоляцией среднего напряжения 11 кВ и кольцевых распределительных устройств является физическая изоляция частей, находящихся под напряжением, от внешней среды.
Принцип работы: Детали под напряжением элегазовых распределительных устройств или устройств кольцевой сети, такие как автоматические выключатели, разъединители и шины, герметично закрыты внутри газонепроницаемого газового короба из нержавеющей стали, заполненного изолирующим газом под давлением, который заменяет традиционный воздух в качестве изолирующей среды, что делает оборудование невосприимчивым к воздействиям окружающей среды.
Изоляция и дугогасение: Изолирующий газ в газовом баллоне (например, SF₆, N₂, сухой воздух) обеспечивает превосходную изоляцию. Когда цепь размыкается, генерируется дуга, а вакуумный прерыватель эффективно гасит дугу, обеспечивая безопасное отключение.
Ключевые компоненты: Типичный блок C-GIS состоит в основном из бензобака, переключающих элементов (вакуумный выключатель, разъединитель и т. д.), приводного механизма, а также отсека низковольтного управления и кабельного отсека.
Каковы преимущества распределительных устройств с элегазовой изоляцией или кольцевых распределительных устройств?
По сравнению с традиционными распределительными устройствами с воздушной изоляцией, распределительные устройства среднего напряжения с элегазовой изоляцией 11 кВ имеют множество существенных преимуществ.
Во-первых, изоляционный газ под давлением имеет диэлектрическую прочность в два-три раза выше, чем у воздуха. Использование такого типа газа, как SF₆, N₂, сухой воздух, может значительно улучшить изоляционные характеристики. При более высоких уровнях напряжения это преимущество становится более выраженным, что связано с более компактными размерами, что поможет нам разрабатывать меньшие по размеру и экономящие место устройства.
Во-вторых, помимо отличных изоляционных характеристик, сжатый газ также может улучшить способность гашения дуги, что улучшит характеристики отключения цепи.
В-третьих, полностью герметичная и герметичная конструкция позволяет самому распределительному устройству противостоять внешним вредным факторам окружающей среды, таким как конденсат, загрязнение, мелкие животные и химические загрязнители. Таким образом, он может надежно работать в суровых условиях. В 2002 году на реке Эльбе в Германии произошло крупное наводнение, однако затопленные надувные распределительные устройства быстро возобновили работу, продемонстрировав надежную и безопасную работу шкафов с элегазовой изоляцией в суровых условиях.
По сравнению с традиционными АИС, C-GIS демонстрирует значительные преимущества в нескольких измерениях, но также имеет некоторые ограничения.
Каковы преимущества продукции для распределительного устройства KYN61-40.5?
| Аспект | C-ГИС | АИС |
| Размер и занимаемая площадь | Компактность: около 1/3 объема AIS, что значительно экономит площадь подстанции. | Большой: требует значительного пространства для просвета между фазами и между фазами и землей. |
| Относящийся к окружающей среде Адаптивность |
Превосходно: полностью герметичен, имеет высокий уровень защиты, устойчив к конденсации, загрязнению, соляному туману и мелким животным. Идеально подходит для суровых условий (на открытом воздухе, на побережье, на большой высоте). | Плохие: открытая структура, восприимчивость к условиям окружающей среды, склонность к образованию конденсата во влажных помещениях. |
| Стоимость обслуживания | Очень низкий: основные компоненты не требуют обслуживания, что значительно сокращает объем работ по ручному осмотру и техническому обслуживанию; снижает стоимость жизненного цикла. | Высшее: Требует регулярной чистки, осмотра и обслуживания. |
| Безопасность | Очень высокий: части, находящиеся под напряжением, полностью закрыты, что снижает риск поражения операторов электрическим током; высокая эксплуатационная безопасность. | Умеренная: открытые части, находящиеся под напряжением, что представляет определенную угрозу безопасности. |
| Относящийся к окружающей среде Дружелюбие |
Тенденции: Традиционный SF₆ обладает высоким потенциалом глобального потепления, но новые экологически чистые газы (сухой воздух, N₂) становятся мейнстримом, что позволяет создавать «зеленые» сети. | Лучше: нет выбросов парниковых газов. |
| Первоначальные инвестиции | Выше: Сложная технология и высокая точность производства приводят к более высокой стоимости закупок, чем у AIS. | Нижний: зрелая технология, относительно доступная. |
| Обслуживание Удобство |
Неудобно: внутренние компоненты не видны; внутренние неисправности труднее обнаружить и устранить, что приводит к увеличению времени простоя. | Удобство: компоненты видны, неисправности легко обнаружить и заменить. |

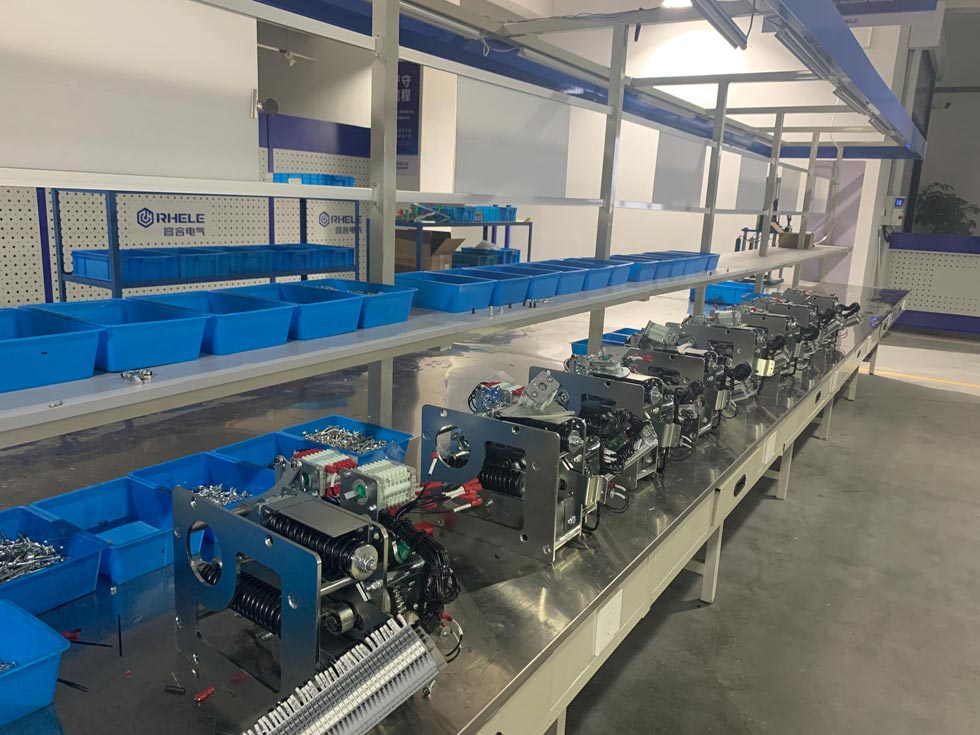

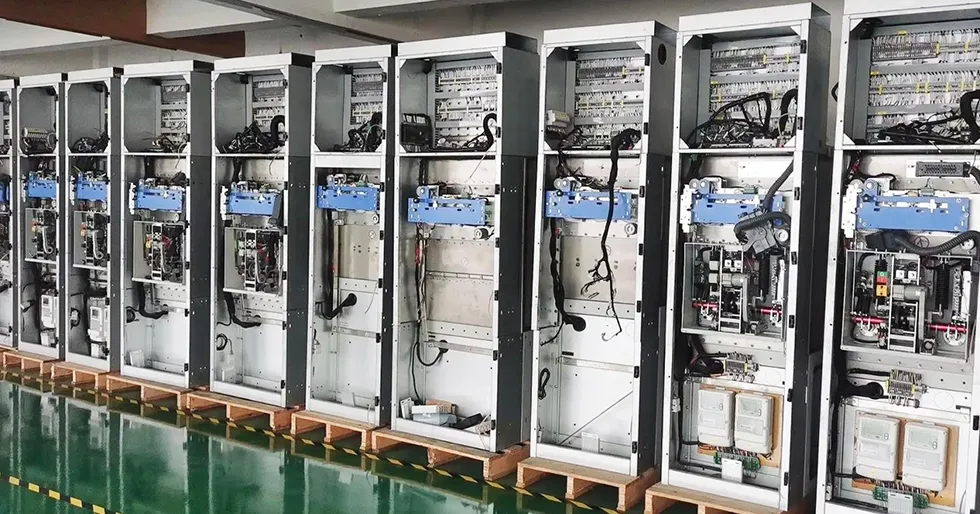

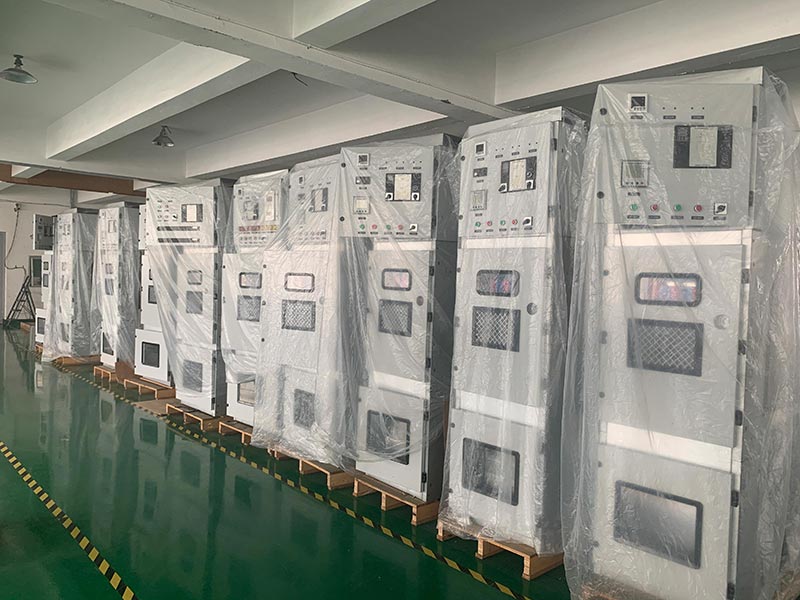

Производственный цех

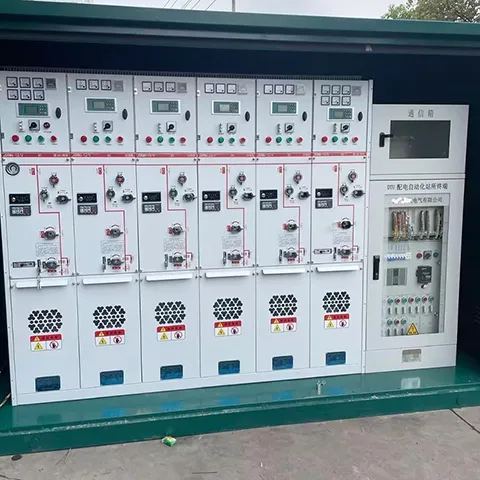

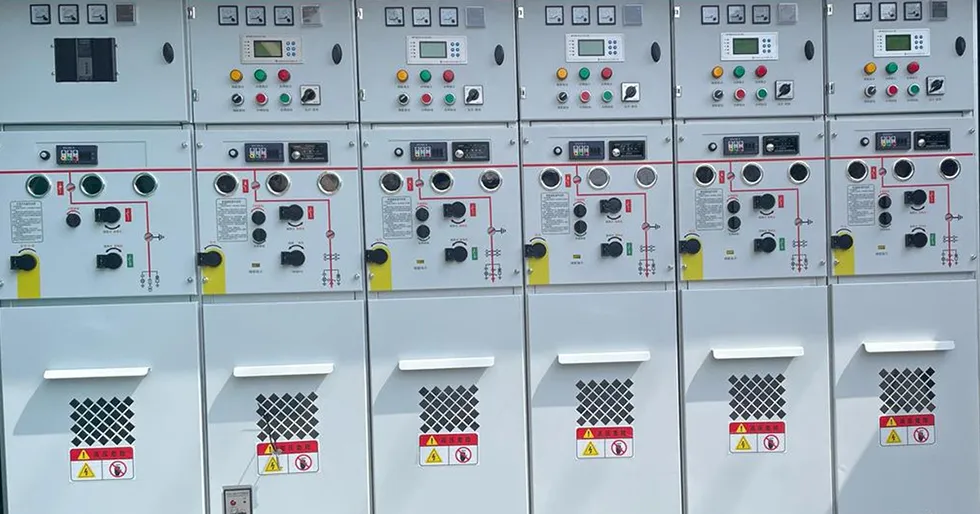

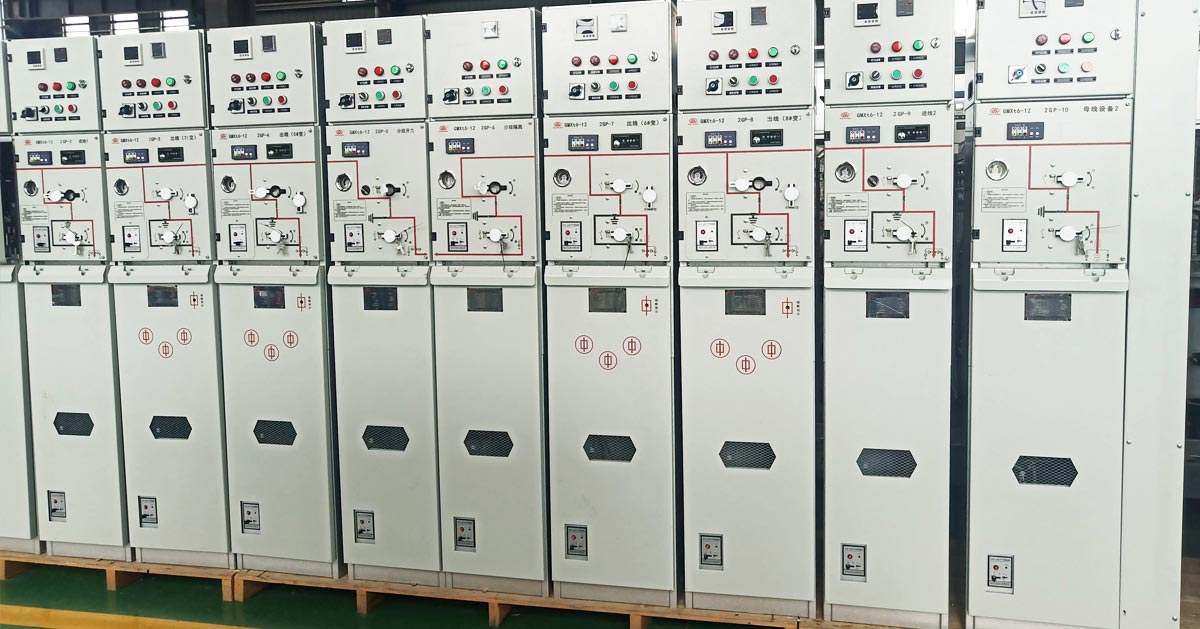

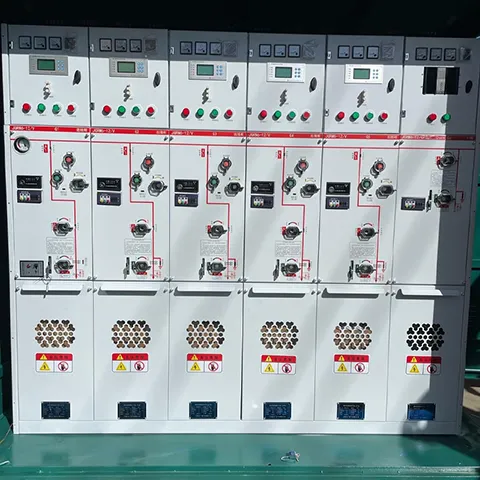

Продукция показывает
