Как оценить качество распределительного устройства среднего напряжения перед покупкой?

Введение: качество достигается до поставки, а не обнаруживается после

В брошюре панель распределительного устройства среднего напряжения выглядит эффектно. Корпус из нержавеющей стали блестит. В спецификациях в техническом описании отмечены все нужные поля. Но разница между панелью, которая надежно работает в течение 30 лет, и панелью, которая вызывает обратные вызовы, простои и дорогостоящие модификации, не видна в PDF-файле. Оно встроено в производственный процесс, дисциплину тестирования и инженерные решения, принимаемые задолго до того, как оборудование достигнет площадки проекта.

Для специалистов по закупкам, инженеров-консультантов и управляющих активами оценка качества распределительного устройства перед покупкой не означает проверку соответствия паспортной таблички заказу. Речь идет о том, чтобы определить, есть ли у производителя процессы, возможности тестирования и культура качества, позволяющие поставлять оборудование, которое будет работать так, как обещано, в течение всего срока службы.

В этой статье представлена ​​структурированная основа для оценки качества распределительного устройства среднего напряжения до оформления заказа на поставку. Он охватывает наиболее важные области — от возможностей заводского производства и проверки типовых испытаний до качества компонентов и дисциплины документации — и объясняет, на что обращать внимание в каждой из них.

1. Начните с завода, а не с таблицы данных.

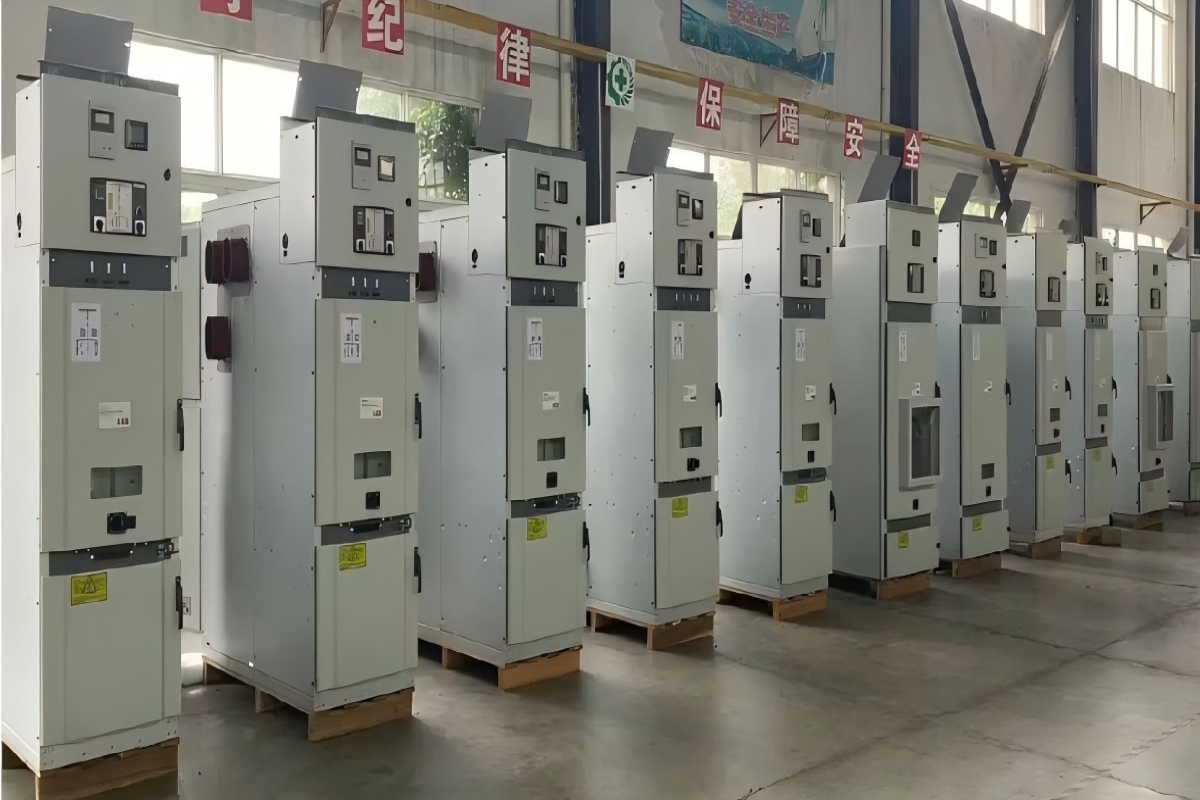

Самый показательный шаг в оценке качества распределительного устройства — это посмотреть, где и как оно изготовлено. Посещение завода расскажет вам больше о возможностях производителя в области качества, чем может передать любой комплект документов. Если посещение невозможно, следующим лучшим вариантом будет запрос подробных фотографий и видео производственной линии, испытательного оборудования и последних выполненных заказов.

Оценивая фабрику, ориентируйтесь на показатели процесса, а не на впечатления. Производственный цех организован в четко определенные рабочие места или панели собираются в произвольном порядке? Используют ли рабочие динамометрические ключи с калиброванными настройками или болты затягиваются на ощупь? Хранятся ли входящие компоненты — вакуумные прерыватели, полюса из эпоксидной смолы, реле защиты — в контролируемых условиях и отслеживаются ли их поставщики? Эти детали процесса являются показателем качества готового продукта.

Производство распределительных устройств среднего напряжения COTENELE осуществляется в соответствии с определенной производственной последовательностью с проверкой качества на каждом этапе. Полюса из эпоксидной смолы для вакуумных выключателей отливаются на месте с использованием автоматического оборудования для гелеобразования под давлением. Резервуары из нержавеющей стали для RMU, не содержащих SF₆, свариваются, проверяются на герметичность и герметизируются в контролируемых условиях. Готовые панели проходят плановые испытания, прежде чем покинуть завод.

2. Проверка типового тестирования — полностью и независимо

Типовые испытания по стандарту IEC 62271-200 являются основой обеспечения качества распределительных устройств. Это демонстрирует, что конструкция может выдерживать электрические, механические и термические нагрузки, с которыми она может столкнуться при эксплуатации. Однако термин «типовые испытания» в отрасли используется неточно. Вопрос, который следует задать производителю, заключается не в том, «прошло ли это оборудование типовые испытания?» Вопрос в следующем: «Можете ли вы предоставить полные отчеты о типовых испытаниях независимой лаборатории, аккредитованной IEC, прямо сейчас?»

Программа типовых испытаний распределительных устройств среднего напряжения включает испытания на размыкание и замыкание при коротком замыкании, испытания на кратковременную выдержку тока, испытания на повышение температуры, диэлектрические испытания и испытания на внутреннюю дугу. Каждое из этих действий должно выполняться для конкретной предлагаемой конфигурации панели и комбинации модулей. Производитель, выполнивший полную программу, без колебаний предоставит отчеты. Производитель, использующий такие фразы, как «проектирование проверено на соответствие стандартам МЭК» или «протоколы испытаний находятся в разработке», сигнализирует о том, что документация еще не существует.

Помимо существования отчетов, проверьте их объем. Убедитесь, что протестированная конфигурация соответствует указанной конфигурации. Убедитесь, что устойчивость к короткому замыканию, классификация внутренней дуги и класс механической выносливости соответствуют требованиям проекта. Убедитесь, что испытательная лаборатория действительно независима и аккредитована IEC, а не является собственным учреждением.

COTENELE предоставляет сертификаты типовых испытаний IEC 62271-200 от аккредитованных сторонних лабораторий при каждом тендерном предложении. Отчеты охватывают всю последовательность испытаний, и мы предоставляем их до размещения заказа, а не после него.

3. Осмотр компонентов коммутации и изоляции ядра.

Вакуумный прерыватель и система изоляции являются сердцем любого распределительного устройства среднего напряжения. Качество этих компонентов определяет надежность оборудования, профиль технического обслуживания и срок службы.

Для вакуумных выключателей вакуумный прерыватель является наиболее важным компонентом. Оцените происхождение и историю производства прерывателя. Произведено ли оно признанным производителем, имеющим опыт работы в приложениях среднего напряжения? Какой материал контактов используется — медь-хром является отраслевым стандартом благодаря сочетанию проводимости и стойкости к дуговой эрозии? Является ли прерыватель герметичным на весь срок службы и не требует технического обслуживания в течение всего срока службы, или конструкция требует периодических проверок целостности вакуума?

Не менее важна система изоляции. Для распределительных устройств с воздушной изоляцией убедитесь, что зазоры между фазами и между фазами и землей соответствуют требованиям МЭК или превышают их. Для оборудования с газовой изоляцией подтвердите изолирующую среду: сухой воздух или азот с нулевым потенциалом глобального потепления или альтернативу, которая соответствует действующим и прогнозируемым экологическим нормам. Бензобак из нержавеющей стали должен быть спроектирован и испытан как герметичный сосуд под давлением, без необходимости контроля газа или его дозаправки.

В вакуумных выключателях VS1 компании COTENELE используются герметичные вакуумные прерыватели от квалифицированных поставщиков в сочетании с изоляцией полюсов из эпоксидной смолы, отлитой собственными силами. В наших RMU, не содержащих SF₆, в качестве изолирующей среды используется сухой воздух в резервуарах из нержавеющей стали, которые сварены, проверены на герметичность и герметизированы в течение всего 30-летнего расчетного срока службы.

4. Оцените рабочий механизм и механические блокировки.

Рабочий механизм — это компонент, который перемещается каждый раз, когда выключатель размыкается или замыкается. Его конструкция и качество сборки напрямую влияют на механическую долговечность и долговременную надежность оборудования.

Современный автоматический выключатель среднего напряжения использует пружинный механизм с запасом энергии. Небольшой двигатель взводит закрывающую пружину в течение нескольких секунд. При подаче команды на замыкание накопленная энергия высвобождается почти мгновенно и замыкает контакты. Во время замыкания одновременно взводится отключающая пружина, поэтому выключатель сразу же готов к срабатыванию. Этот механизм должен быть рассчитан на механическую выносливость класса M2 — 10 000 операций без сбоев — согласно IEC 62271-100.

Оцените конструкцию механизма. Изготовлены ли пружины, рычаги и защелки из материалов, устойчивых к усталости и коррозии? Доступен ли механизм для осмотра без снятия выключателя с панели? Является ли механическая операция гладкой и последовательной при выполнении нескольких операций или есть признаки заеданий или изменений?

Не менее важна механическая система блокировки, обеспечивающая безопасную последовательность операций. Блокировки «пяти предохранений» — предотвращение включения под нагрузкой, предотвращение размыкания разъединителя под нагрузкой, предотвращение заземления под напряжением, предотвращение замыкания при включенном заземлении и предотвращение входа в отсеки под напряжением — должны работать надежно без зависимости от вспомогательной энергии. Проверьте эти блокировки во время посещения завода или запросите видеодоказательство проверки блокировки во время плановых испытаний.

5. Осмотрите низковольтный отсек и проводку.

В низковольтном отсеке расположены реле защиты, управляющая проводка, клеммные колодки и устройства связи, обеспечивающие интеллект распределительного устройства. Качество изготовления этого отсека является надежным показателем общего внимания производителя к деталям.

Откройте дверцу низкого напряжения и осмотрите проводку. Проводники проложены аккуратно и закреплены в кабельных каналах или жгутах? Маркированы ли провода на обоих концах четкими и прочными маркерами? Являются ли номера наконечников на клеммах последовательными и разборчивыми? Запасные проводники свернуты и закреплены или оставлены незакрепленными? Это не косметические проблемы. Неправильная проводка приводит к ненадежным соединениям, периодическим неисправностям и кошмарам по устранению неполадок, которые отнимают инженерные часы в течение многих лет после ввода в эксплуатацию.

Реле защиты должно быть правильно установлено, подключено и настроено для конкретного применения. Убедитесь, что тип реле, коэффициенты трансформации трансформатора тока и вспомогательное напряжение соответствуют спецификациям проекта. Если распределительное устройство оснащено возможностью связи, перед поставкой убедитесь, что проводка связи и конфигурация протокола задокументированы и проверены.

6. Ознакомьтесь с пакетом документации.

Документация является частью продукта. Производитель распределительного устройства, который не может предоставить полный, точный и хорошо организованный пакет документации на этапе тендера, вряд ли предоставит более качественную документацию после размещения заказа.

Как минимум, пакет документации перед покупкой должен включать сертификаты типовых испытаний от независимой лаборатории, аккредитованной IEC, шаблоны отчетов о плановых испытаниях, показывающие, что будет проверяться на каждой панели перед отправкой, декларацию соответствия применимым стандартам и правилам, справочный список аналогичных установок, а также руководства по установке и эксплуатации. Для европейских проектов должна быть включена документация, подтверждающая соответствие Регламенту ЕС по фторсодержащим газам, если оборудование не содержит SF₆.

Критически просмотрите документацию. Являются ли протоколы испытаний полными и разборчивыми, или это частичные резюме с недостающими страницами? Находятся ли эталонные установки в аналогичных приложениях и географических регионах с вашим проектом? Написана ли документация на понятном техническом английском языке или есть признаки того, что она была переведена без проверки инженером-носителем языка?

COTENELE отправляет с каждым заказом полный пакет документации: сертификаты типовых испытаний, протоколы регламентных испытаний, декларации соответствия и руководства по эксплуатации. Мы предоставляем ту же документацию на этапе тендера, чтобы инженеры-консультанты и оценщики коммунальных услуг могли завершить техническую экспертизу до присуждения контракта.

7. Оцените послепродажную поддержку и наличие запасных частей.

Качество распределительного устройства выходит за рамки самого оборудования и включает способность производителя поддерживать его на протяжении десятилетий эксплуатации. Перед покупкой оцените подход производителя к послепродажному обслуживанию, поставке запчастей и технической помощи.

Предлагает ли производитель поддержку при вводе в эксплуатацию на месте или удаленно? Существует ли определенный процесс подачи технических запросов после поставки с четкими обязательствами по времени ответа? Доступны ли стандартные запасные части — плавкие вставки, вспомогательные контакты, рукоятки управления, релейные модули — на складе или они производятся под заказ с увеличенным сроком поставки?

Производитель с налаженными экспортными операциями должен иметь возможность отправлять запасные части международным курьером и предоставлять техническую поддержку на английском языке в рабочее время в Европе или Азии. Если основной бизнес производителя осуществляется внутри страны, а экспорт составляет лишь небольшую часть его объема, послепродажная поддержка международных проектов может быть слабой.

Вывод: качество — это процесс, а не внешний вид

Чтобы оценить качество распределительного устройства среднего напряжения перед покупкой, необходимо обратить внимание не только на внешний вид, но и на производственные процессы, дисциплину тестирования, родословную компонентов и строгость документации, которые определяют долгосрочную работу. Параметры в таблице данных являются отправной точкой, а не финишной чертой. Важно то, создал ли производитель производственную систему и культуру качества, которые последовательно обеспечивают то, что обещает техническое описание.

Структурированная оценка — заводские возможности, проверка типовых испытаний, качество основных компонентов, оценка механизмов и блокировок, качество изготовления проводки, полнота документации и послепродажная поддержка — обеспечивает надежную основу для сравнения поставщиков и выбора оборудования, которое будет работать так, как ожидается, в течение десятилетий эксплуатации.

COTENELE поддерживает этот процесс оценки, предоставляя сертификаты типовых испытаний на этапе запроса, приветствуя проверки наших производственных мощностей заказчиками и предоставляя полные пакеты документации к каждому предложению. Наши вакуумные выключатели и кольцевые силовые блоки, не содержащие SF₆, производятся с использованием определенных производственных процессов, тестируются на соответствие стандартам IEC и поддерживаются командой инженеров, понимающей требования международных проектов.
