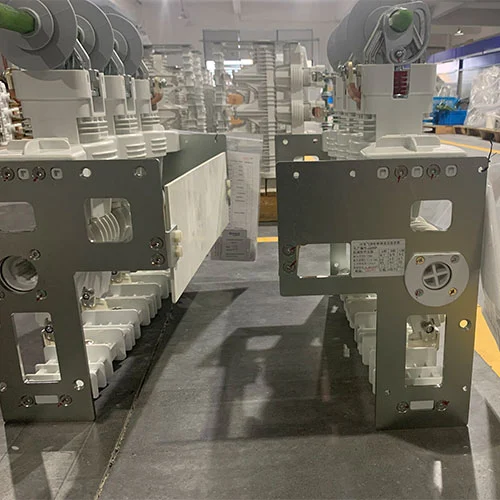

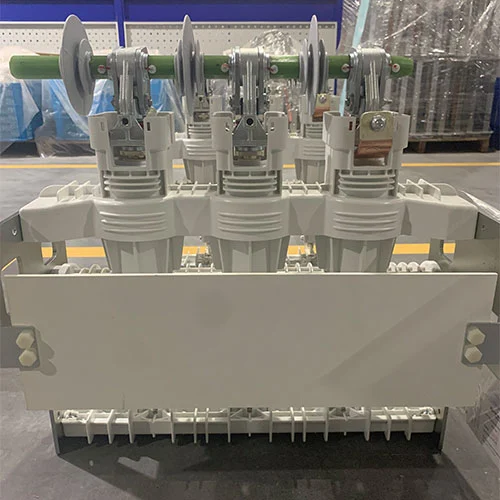

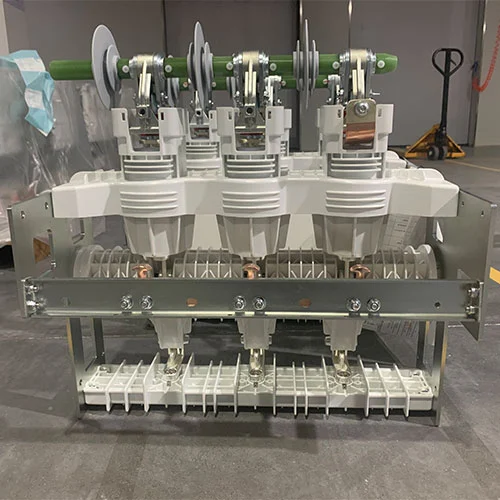

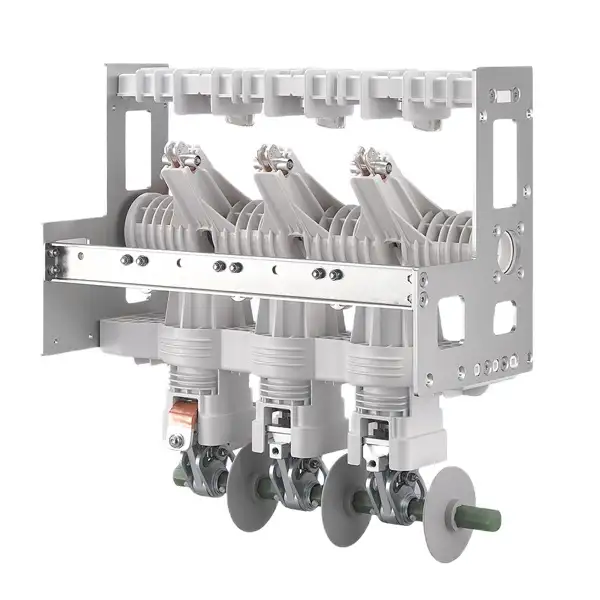

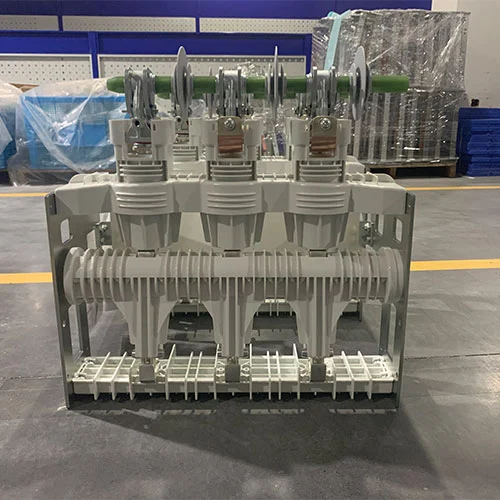

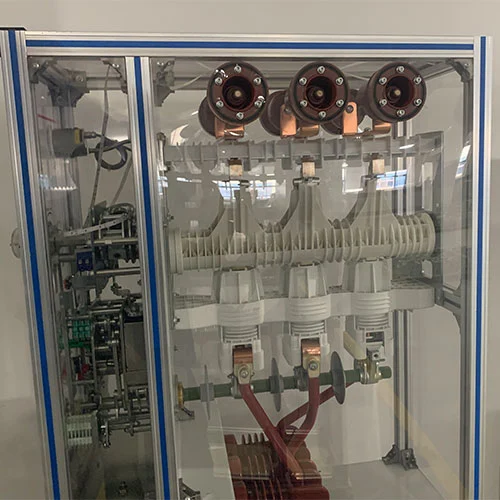

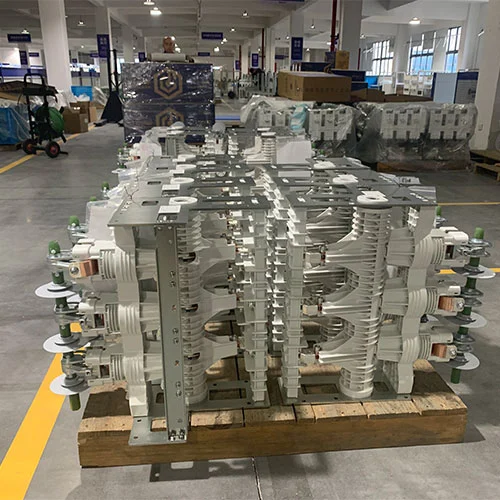

Вакуумный выключатель 11 кВ среднего напряжения с разъединителем

Кратковременный выдерживаемый ток главной цепи соответствует требованиям 20 кА (4 с) и 25 кА (3 с). Механический срок службы вакуумного выключателя составляет более 10 000 раз, а механический срок службы разъединителя составляет более 3 000 раз. Кратковременный выдерживаемый ток заземлителя соответствует 20 кА (4 с), а механический срок службы - 3 000 раз.

Вакуумный автоматический выключатель среднего напряжения с разъединителем KDSV-12D/630-20-S типа 11 кВ обычно используется в системах распределения и управления электроэнергии среднего напряжения. В этой комбинации вакуумного выключателя с изолятором использованы превосходные возможности гашения дуги и практически бесплатное техническое обслуживание вакуумных прерывателей, а также важная функция безопасности, заключающаяся в видимом изолирующем зазоре, обеспечиваемом разъединителем.

Этот вакуумный выключатель часто используется для внутренней установки в трехфазных системах распределения электроэнергии переменного тока напряжением от 3 кВ до 40,5 кВ, 50/60 Гц. Это электрическое устройство очень важно в современных распределительных устройствах, которые могут обеспечить эксплуатационную безопасность, надежность системы и эффективное управление питанием в приложениях, требующих частого переключения, высокой долговечности и необслуживаемого безмасляного оборудования.

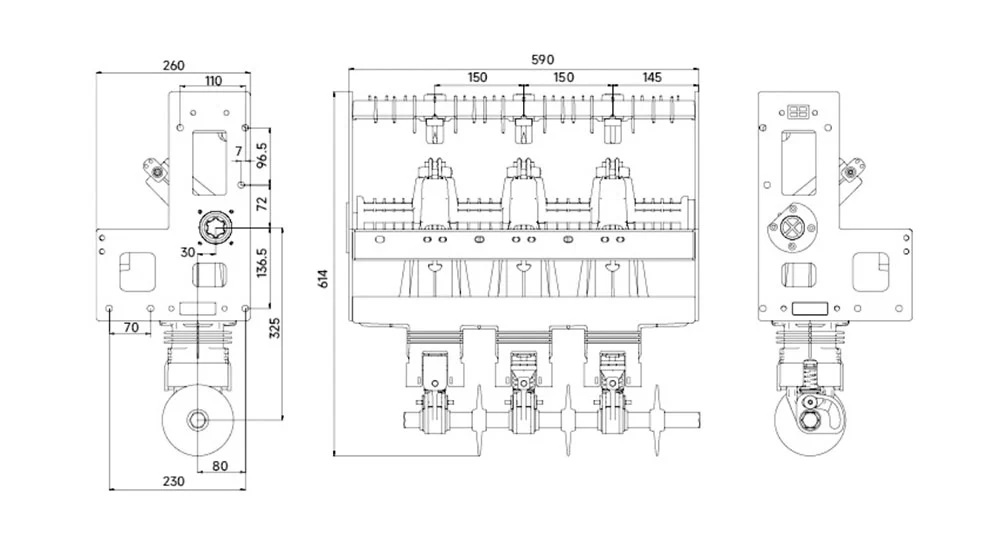

Внешний вид и размеры

Модель и значения

Что такое вакуумный выключатель?

Вакуумный выключатель среднего напряжения 11 кВ с разъединителем представляет собой усовершенствованное электрическое коммутационное устройство, которое прерывает ток путем разделения контактов внутри вакуумной камеры, также называемое вакуумным прерывателем. Вакуум служит как средой для гашения дуги, так и изолирующей средой, обеспечивая безопасную, надежную и не требующую технического обслуживания работу.

Конструкция VCB опирается на три основные подсистемы:

1. Вакуумный прерыватель

Изоляционная оболочка:Керамический или стеклянный корпус, поддерживающий высокий вакуум внутри.

Контакты:Изготовлен из специальных медных сплавов, часто генерирующих продольное магнитное поле для стабилизации и распространения дуги, что повышает производительность.

Система защиты:Металлические экраны защищают изолирующую оболочку от осаждения паров и поддерживают однородное электрическое поле.

2.Рабочий механизм

Обеспечивает энергию для открытия и закрытия контактов.

Распространенные типы:системы с пружинным приводом (ручные или с электроприводом) и электромагнитные соленоиды, обеспечивающие быстрое и надежное переключение.

3. Опорная рама и изоляция.

Надежно удерживает прерыватель и механизм.

Включает основной корпус, изоляцию и клеммы для внешних подключений.

Обеспечивает компактную, стабильную и механически прочную сборку.

Ключевые преимущества

1. Компактная и легкая конструкция для легкой установки.

2. Высокая долговечность при минимальном обслуживании.

3. Повторная работа без ухудшения производительности.

4. Подходит для распределения электроэнергии среднего напряжения, промышленных систем и экологически чувствительных объектов.

Технические параметры

Область применения

Безопасное, надежное и частое переключение очень важно в системах распределения электроэнергии. Предпочтительным вариантом является вакуумный автоматический выключатель среднего напряжения 11 кВ с разъединителем. Основное применение вакуумного выключателя заключается в следующем:

Промышленное устройство. Вакуумный автоматический выключатель может управлять и защищать важное электрооборудование, такое как трансформаторы, конденсаторные батареи и большие двигатели.

Генерация электроэнергии и подстанции: используется для защиты фидеров и вспомогательных энергосистем.

Коммерческое распределение электроэнергии: устанавливается в компактных распределительных устройствах, таких как металлизированные (в том числе выкатные) или стационарные распределительные щиты. Очень важным преимуществом вакуумного автоматического выключателя является отсутствие масла. Это делает вакуумный автоматический выключатель очень подходящим для экологически чувствительных объектов, зон с высоким риском возгорания и любой ситуации, когда требуется сокращение объема технического обслуживания.

Автоматический выключатель против разъединителя

Если они смонтированы в одном блоке, вакуумный автоматический выключатель имеет принципиально отличные и дополняющие функции изолятора:

Вакуумный выключатель:

Основная функция:создавать, проводить и отключать токи нагрузки в нормальных условиях, а также отключать токи повреждения в ненормальных условиях. Оно спроектировано как устройство отключения и отключения повреждений.

Операция:Возможна эксплуатация под нагрузкой. Вакуумный прерыватель VCB используется для безопасного гашения высокоэнергетической дуги, возникающей при прерывании тока.

Безопасность:Вакуумный автоматический выключатель обеспечивает защиту оборудования, расположенного ниже по цепи, путем устранения неисправностей, координируемых с помощью защитных реле.

Разъединитель:

Основная функция:Обеспечить видимый физический воздушный зазор в обесточенной цепи для изоляции и безопасности, когда оборудование нуждается в обслуживании. Это строго разгрузочное устройство.

Операция:Должен эксплуатироваться только при обесточенной цепи (т. е. после размыкания входного автоматического выключателя). Он не имеет предусмотренной способности гашения дуги и не может безопасно прерывать ток нагрузки или ток повреждения.

Безопасность:Изолятор обеспечивает безопасную точку изоляции, позволяя оператору работать на последующей секции с проверенным отсутствием напряжения.

Вакуумные выключатели представляют собой защитные и управляющие устройства, используемые для прерывания тока, а разъединители — это устройства пассивной безопасности, используемые для создания видимой изоляции. Наш вакуумный выключатель среднего напряжения 11 кВ с разъединителем обеспечивает безопасную последовательность отключения:вакуумный выключатель отключает цепь, за ним следует разъединитель, образуя легко обслуживаемую точку изоляции, обычно видимую через смотровое окно или механический индикатор. Такое сочетание вакуумного выключателя и разъединителя является важнейшим и надежным компонентом распределительного устройства среднего напряжения.

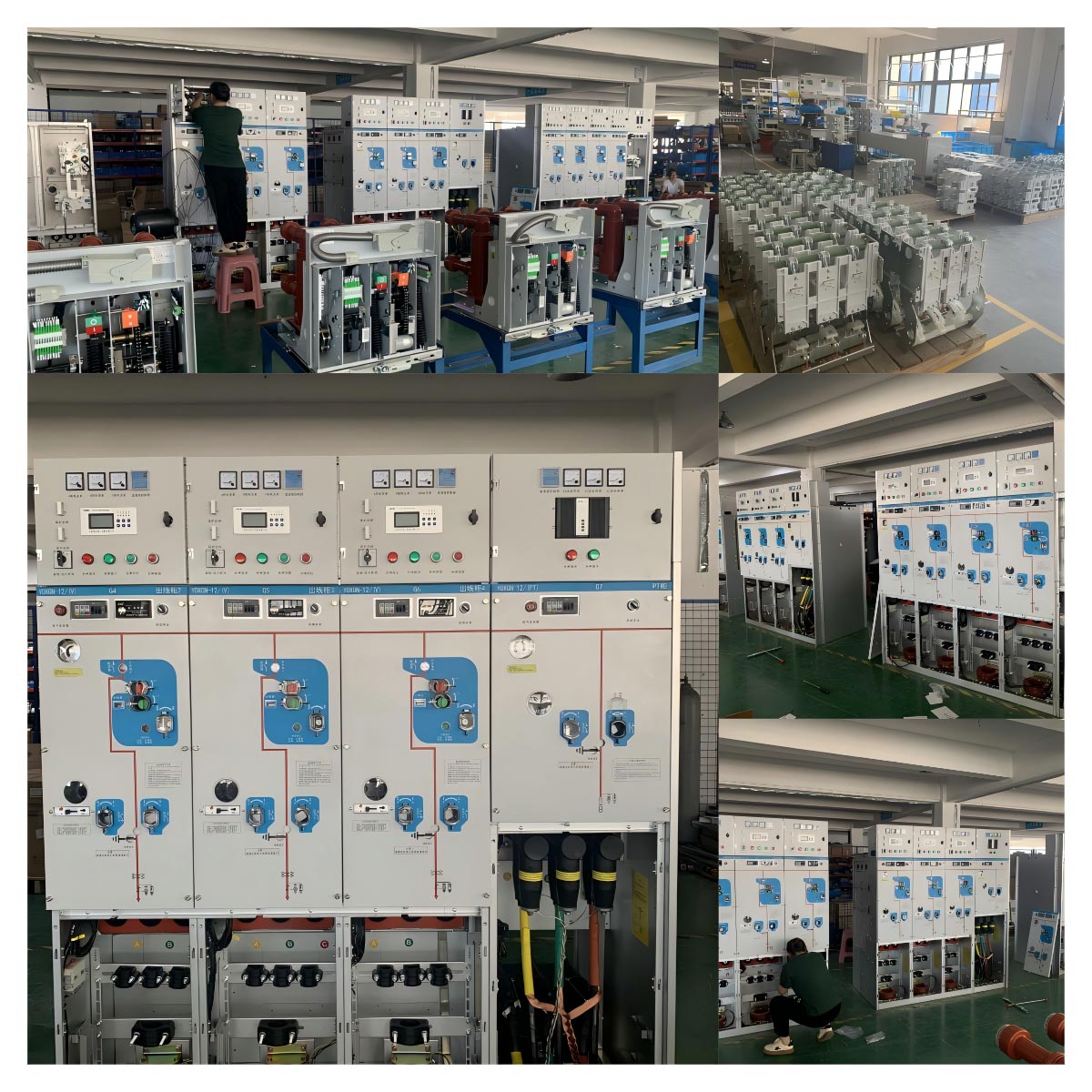

Выставка продуктов
