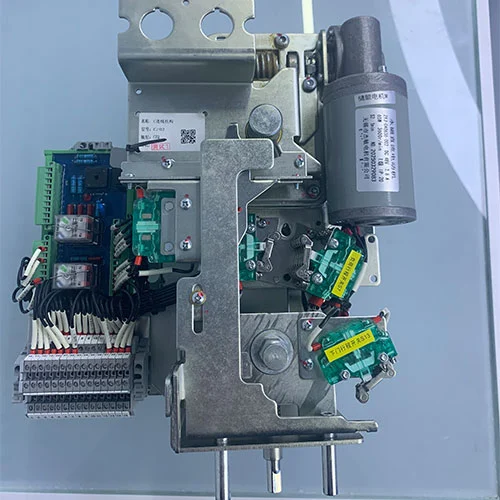

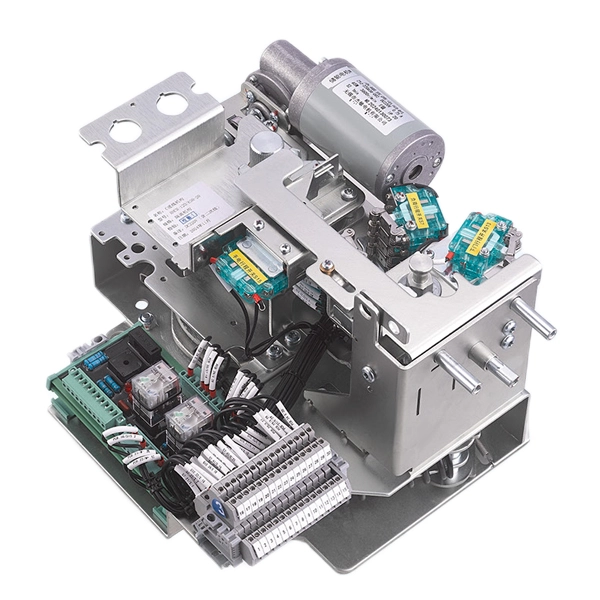

Электрический механизм 11 кВ для распределительного устройства среднего напряжения

Cotenele — крупный производитель, производящий блоки кольцевой сети и их внутренние основные компоненты. Блок кольцевой сети (RMU) является важной гарантией надежного и безопасного электроснабжения в современной распределительной сети. Это компактное распределительное устройство в металлическом корпусе, обычно используемое на вторичных распределительных подстанциях для распределения электроэнергии по трансформаторам, крупным зданиям и промышленным объектам.

Электрический механизм 11 кВ для распределительных устройств среднего напряжения является основным компонентом RMU, который действует как «центр управления» для электрических выключателей, таких как вакуумные выключатели, разъединители, выключатели нагрузки. Среди различных секций компонентов внутри RMU входящий механизм, возможно, является наиболее важным, поскольку он служит шлюзом для подачи электроэнергии в систему.

Модель

Определение входящего рабочего механизма?

Вводной механизм является критически важным компонентом управления входящим блоком кольцевой магистрали, где высоковольтная мощность из внешней сети или вышестоящей подстанции поступает в RMU. Он управляет первичным переключателем для безопасного подключения, изоляции или заземления входной цепи.

В зависимости от системных требований входящий механизм управляет одним из двух типов переключателей:

Выключатель нагрузки (механизм «С»)

Предназначен для частой эксплуатации в условиях нормальной нагрузки.

Трехпозиционное управление:ВКЛ/ВЫКЛ/ЗЕМЛЯ.

Обеспечивает видимую изоляцию и безопасное заземление при обслуживании.

Вакуумный выключатель (V-образный механизм)

Высокопроизводительные приложения с защитой от сбоев.

Прерывает токи короткого замыкания, чтобы предотвратить повреждение RMU и оборудования, расположенного ниже по цепи.

Выполняет все функции выключателя нагрузки с повышенной безопасностью.

Все входящие механизмы включают в себя:

Пружинный ручной или моторный привод.

Четкие индикаторы положения (ВКЛ, ВЫКЛ, ЗЕМЛЯ).

Электрические блокировки интегрированы с системой защиты RMU.

Инструкция по эксплуатации – Электрический механизм 11 кВ для распределительных устройств среднего напряжения

1. Закрытие операции

Ручное закрытие:

Вставьте соответствующую рукоятку управления в верхний приводной вал.

Поверните по часовой стрелке примерно на 90°, чтобы сжать пружину до точки фиксации.

Пружина освобождается, замыкая главную цепь выключателя нагрузки.

Электрическое закрытие:

Включите механизм и подайте сигнал закрытия.

Контроллер проверяет состояние выключателя нагрузки и выполняет блокировку.

Если условия соблюдены, двигатель механизма завершает закрытие.

Примечание. Операция заземления механически блокируется во время замыкания главной цепи.

2. Операция открытия

Ручное открытие:

Вставьте рукоятку управления в верхний приводной вал.

Поверните против часовой стрелки примерно на 90°, чтобы сжать пружину до точки фиксации.

Пружина высвобождает энергию для размыкания главной цепи выключателя нагрузки.

Электрическое открытие:

Отправьте сигнал открытия на контроллер.

Контроллер проверяет состояние переключателя и блокировки.

Мотор механизма завершает операцию открытия.

Примечание. В открытом положении допускаются операции включения и заземления.

3. Заземление (заземление)

Включение заземлителя:

Вставьте ручку в нижний приводной вал заземления.

Поворот по часовой стрелке примерно на 90°; пружина сжимается и отпускается, замыкая заземлитель.

Срабатывают блокировки, предотвращающие замыкание главной цепи.

Размыкание заземлителя:

Вставьте ручку в тот же нижний вал.

Поворот против часовой стрелки примерно на 90°; пружины размыкают заземлитель.

Блокировки разблокируются, обеспечивая нормальную работу выключателя нагрузки.

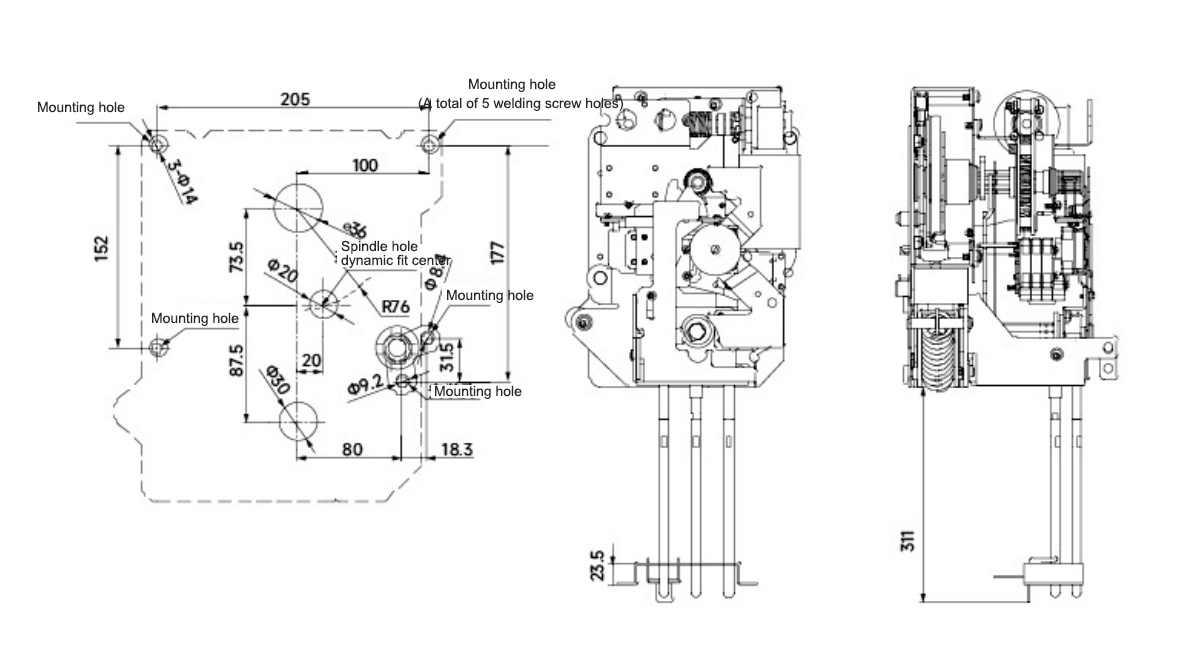

Внешний вид и размер

Почему выбирают нас?

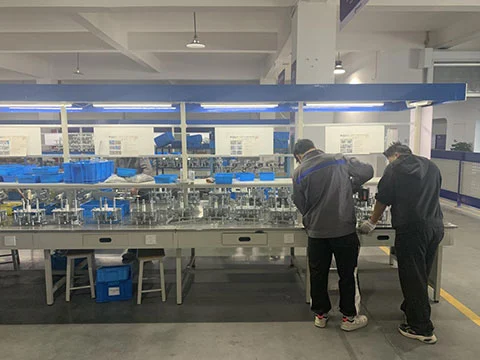

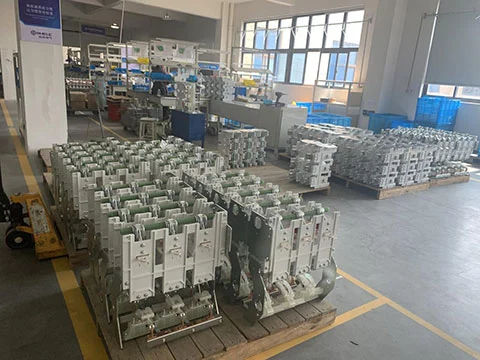

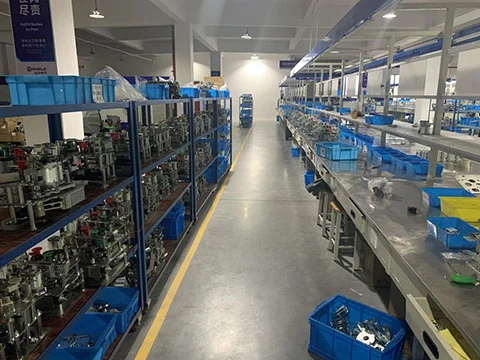

Прямые поставки с фабрики:Компания Cotenele расположена в Юэцине, провинция Чжэцзян, с основной фабрикой площадью 30 000 квадратных метров.

Сертификаты:ИСО9001, ИСО14001, ИСО45001.

Техническая сила:Обширный опыт исследований и разработок экологически безопасных газовых шкафов серии RHSV, вакуумных выключателей и приводных механизмов, а также многочисленные патенты и национальные протоколы испытаний.

Случаи клиентов:Крупномасштабные проекты, такие как China Resources Power, ветровая электростанция Баньюньсянь, золотой рудник Айни в Таджикистане и Сычуань-Тибетская железная дорога, демонстрируют надежность и международную применимость нашей продукции.

Преимущества закупок:Поддерживает массовую настройку, быструю доставку, а также внутренние и международные проектные приложения.

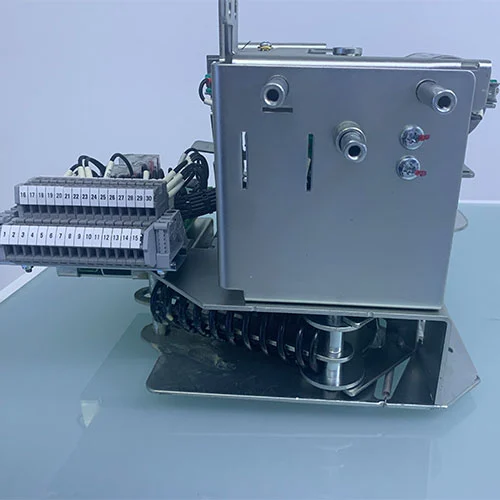

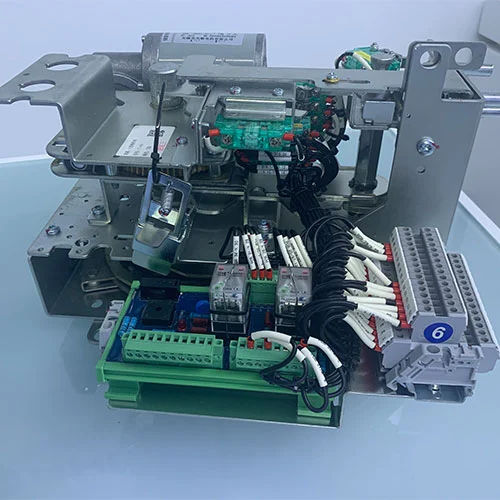

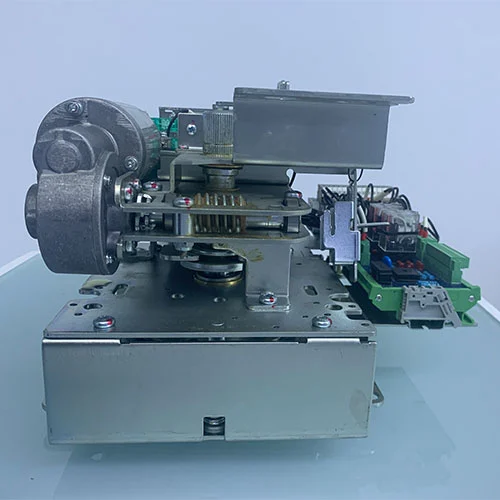

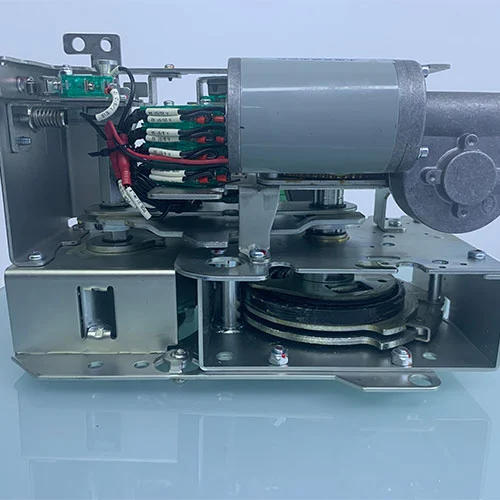

Выставка продуктов
