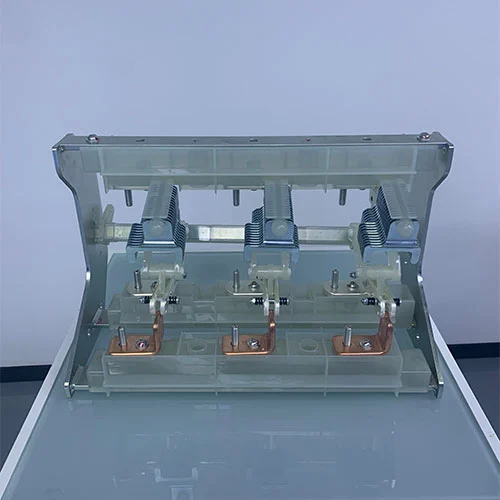

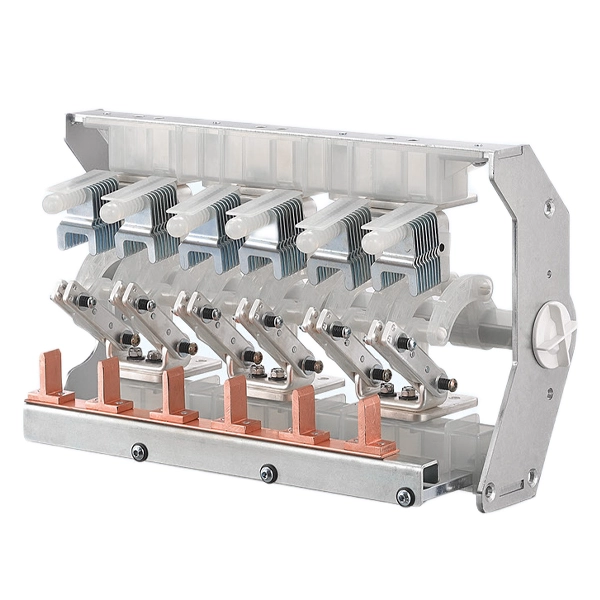

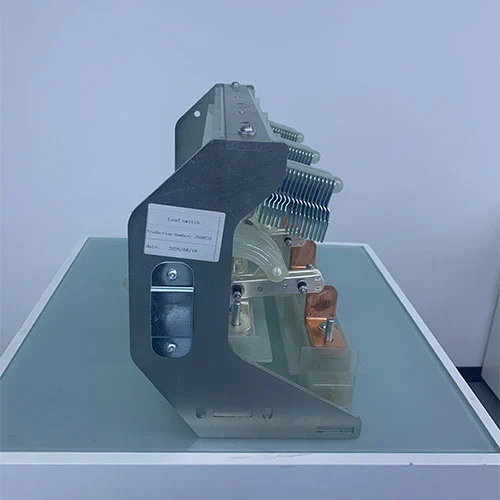

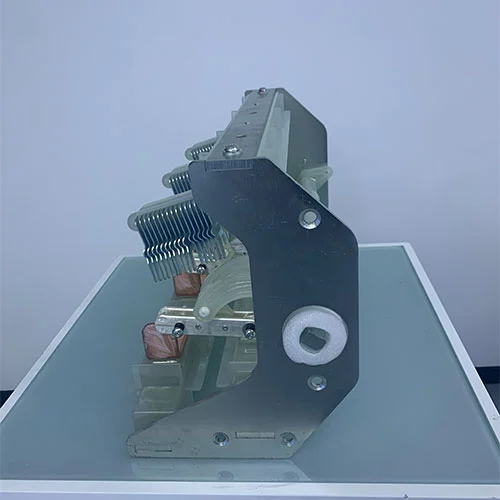

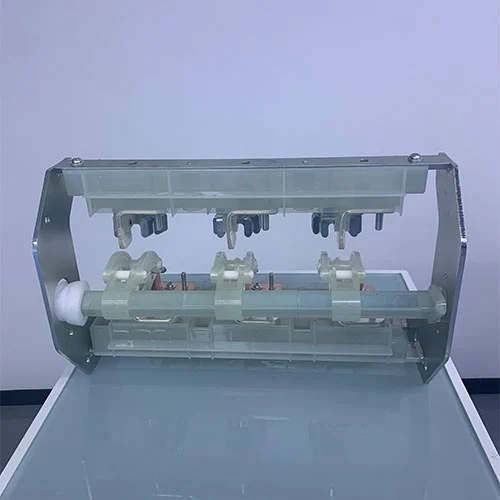

Панели RMU 11 кВ Внутренние выключатели нагрузки среднего напряжения

В распределительных сетях среднего напряжения используются различные распределительные устройства, обеспечивающие безопасную и надежную подачу электроэнергии. Среди них выключатели нагрузки являются важнейшими компонентами таких распределительных устройств, как кольцевые распределительные устройства, экологически чистые распределительные устройства и распределительные устройства с элегазовой изоляцией. Они представляют собой специализированные компоненты, предназначенные для выполнения повседневных задач по включению и отключению электрических цепей. Панели RMU серии KDK-12D/1250-20 на 11 кВ Внутренние выключатели нагрузки среднего напряжения производства Contele уже давно получили широкую похвалу от отечественных и зарубежных заказчиков.

Модель и значения

Что такое выключатель нагрузки?

Панели RMU 11 кВ Внутренние выключатели нагрузки среднего напряжения представляют собой электрические коммутационные устройства, расположенные между разъединителями и автоматическими выключателями, способные отключать ток при нормальной цепи и определенных условиях перегрузки. Они могут безопасно прерывать рабочий ток, но не подходят для отключения токов короткого замыкания (токов повреждения). Обычно они оснащены базовыми устройствами гашения дуги, способными выдерживать дуги нормальной нагрузки, но недостаточными для гашения дуг короткого замыкания высокой интенсивности.

Принцип работы выключателя нагрузки

Ключом к выключателям нагрузки является безопасное управление электрическими дугами. Когда контакты разъединяются, ток ионизирует воздух или диэлектрик, образуя проводящий путь. Если дуга не контролируется, это приведет к повреждению контактов и задержке отключения.

К распространенным методам тушения дуги относятся:

1. Гашение масляной иммерсионной дуги:Контакты погружены в изоляционное масло. Тепло, выделяемое дугой, разлагает масло, образуя газообразный водород под высоким давлением, который быстро гасит дугу.

2. Газодуговое гашение (струйного типа):Твердый дугогасящий материал нагревается и испаряется, выделяя газ для гашения дуги.

3. Тушение дуги сжатым воздухом или газом:Механически подаваемый воздух гасит дугу (например, ранний SF₆).

4. Вакуумное гашение дуги:Контакты запечатаны в вакуумной бутылке. При нулевой точке переменного тока дуга мгновенно гаснет, восстанавливая электрическую прочность.

Основные функции

Панели RMU 11 кВ Внутренние выключатели нагрузки среднего напряжения являются очень важными компонентами кольцевых главных блоков и экологически чистых распределительных устройств, они выполняют различные важные функции:

1. Плановое переключение цепей: может управляться вручную или дистанционно для включения/выключения подачи питания на линию и обратно, подходит для технического обслуживания или переключения кольцевой сети.

2. Допустимая токовая нагрузка и выдерживаемая способность: Может выдерживать номинальный ток и выдерживать механические и термические нагрузки от тока короткого замыкания в течение короткого периода.

3. Точка визуальной изоляции: обеспечивает надежную точку визуального отключения, обеспечивающую безопасность обслуживающего персонала.

4. Защита в сочетании с предохранителями. В блоке кольцевой сети выключатель нагрузки работает вместе с предохранителями для автоматического отключения при неисправности, предотвращая повреждение нагрузки при однофазной работе.

Выключатель нагрузки против разъединителя против вакуумного выключателя

Чтобы полностью оценить роль выключателя нагрузки, необходимо сравнить его с аналогами.

В целом, переключатель нагрузки представляет собой эффективный специализированный функциональный компонент для кольцевого главного блока среднего напряжения или экологически чистого распределительного устройства. Обеспечивая безопасное прерывание токов нагрузки и эффективно взаимодействуя с предохранителями для защиты от неисправностей, он обеспечивает экономичное, компактное и надежное решение для подавляющего большинства коммутационных операций в распределительных сетях среднего напряжения. В то время как разъединитель обеспечивает безопасность за счет изоляции, а автоматический выключатель обеспечивает комплексную защиту, выключатель нагрузки является рабочей лошадкой, которая активно управляет потоком энергии изо дня в день.

Технические параметры

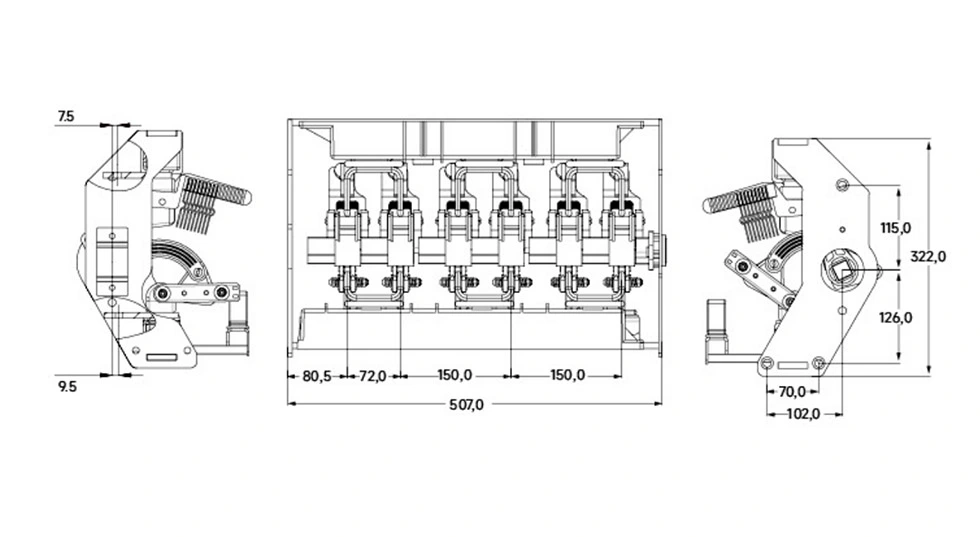

Внешний вид и размеры

Часто задаваемые вопросы

Вопрос 1. Какова основная задача выключателя нагрузки?

A: Основная функция внутренних выключателей нагрузки среднего напряжения на панелях RMU 11 кВ заключается в включении и выключении питания. мы используем выключатель нагрузки для безопасного отключения электроэнергии, когда электрику необходимо провести техническое обслуживание линии. Он предназначен для работы с нормальным током, который протекает через систему каждый день.

В2. Как долго обычно работает выключатель нагрузки?

Ответ: Большинство современных выключателей нагрузки, особенно те, которые используют вакуумную технологию, очень долговечны. Они рассчитаны на определенное количество операций (например, 1000 или 2000 раз). При нормальных условиях работы они могут прослужить десятилетиями без необходимости замены основных деталей.

Вопрос 3. Безопасно ли прикасаться к выключателю нагрузки?

Ответ: В современных распределительных устройствах сам выключатель нагрузки обычно запечатан внутри металлического резервуара (как в «газоизолированном» или «экологичном распределительном устройстве»). К нему нельзя прикасаться напрямую. Внешняя часть шкафа заземлена, поэтому, если оборудование установлено правильно, операторам безопасно стоять перед ним и работать с ручкой.

Вопрос 4. Почему выключатель нагрузки дешевле автоматического выключателя?

Ответ: Автоматический выключатель — очень сложная машина. Он должен быть достаточно сильным, чтобы уловить и остановить огромный, похожий на молнию, выброс энергии (короткое замыкание). Выключатель нагрузки должен только остановить нормальный поток электроэнергии. Поскольку детали внутри не должны быть такими прочными, стоимость производства ниже.

Вопрос 5. Могу ли я использовать выключатель нагрузки для большого заводского двигателя?

О: Обычно нет. Большие двигатели создают особые проблемы при их выключении. Им требуется устройство (например, контактор или специальный автоматический выключатель), предназначенное для обработки этого конкретного типа электрической отдачи. Выключатели нагрузки лучше всего подходят для кабелей, распределительных линий и трансформаторов.

Наши обязательства послепродажного обслуживания

Мы считаем, что наше сотрудничество с вами началось после завершения сделки. Наша компания стремится предоставить надежную поддержку, чтобы гарантировать бесперебойную работу вашего оборудования на протяжении всего срока его службы. Вот какие услуги вы можете получить у нас:

Техническая поддержка и обучение: удаленное руководство и бесплатное обучение; первый год бесплатного обслуживания.

Быстрый ответ: запросы обрабатываются в течение 1 часа, что обеспечивает своевременное решение проблем.

Консультации на протяжении всего срока службы: технические консультации и поддержка на протяжении всего жизненного цикла оборудования.

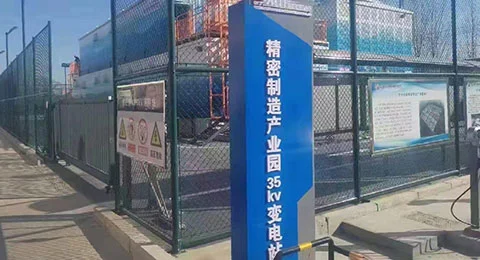

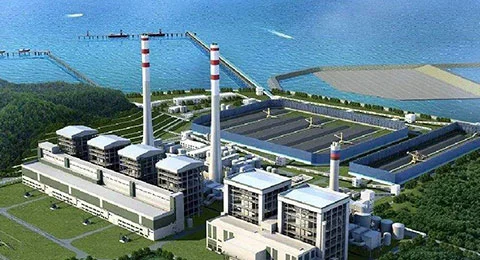

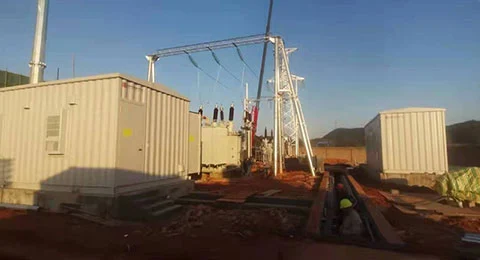

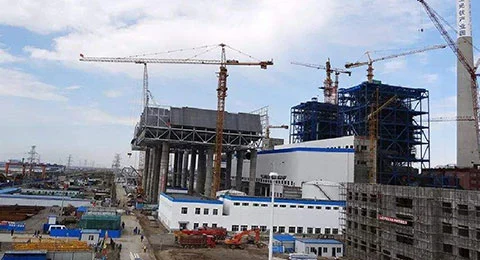

Случаи клиентов
