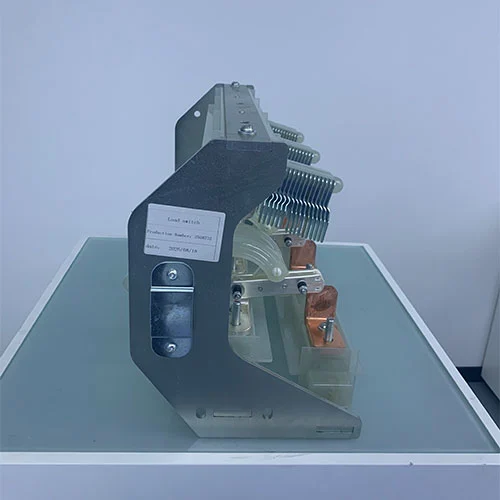

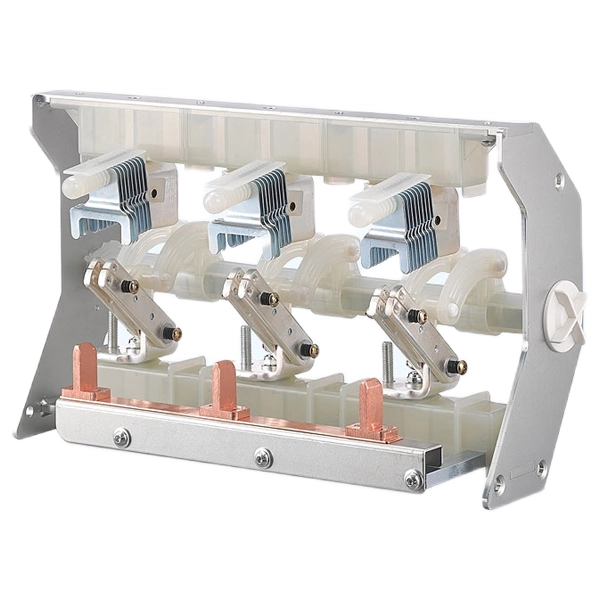

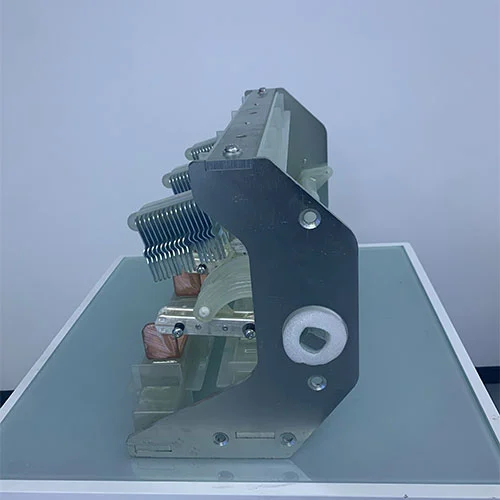

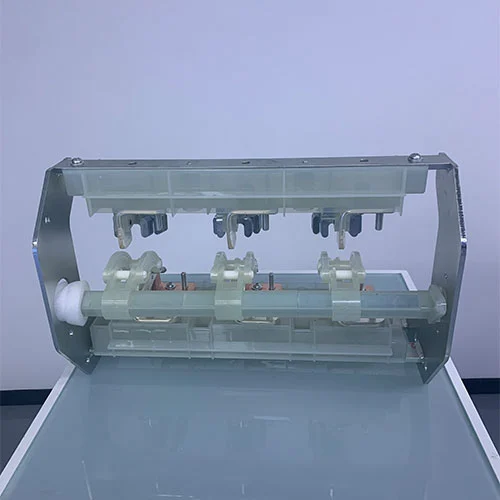

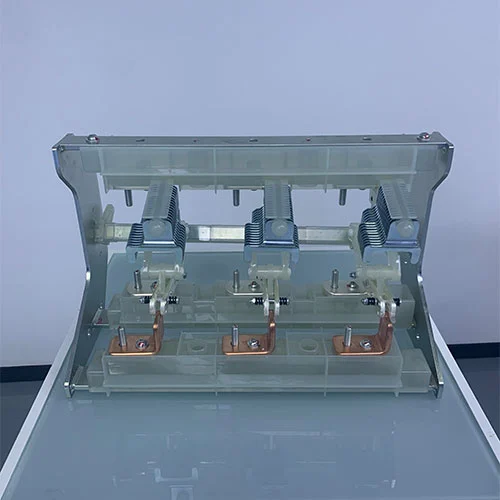

Выключатель нагрузки 11 кВ для основного кольцевого блока среднего напряжения

Выключатель нагрузки 11 кВ для кольцевого основного блока среднего напряжения является основным компонентом, предназначенным для безопасного управления потоком электрической энергии. Расположенный между разъединителем и автоматическим выключателем, он идеально подходит для кольцевых сетей выключателя нагрузки типа C и может использоваться с предохранителями среднего напряжения в кольцевых сетях типа F для обеспечения надежной защиты и работы.

Этот коммутатор поддерживает системы напряжением от 6 кВ до 40,5 кВ и подходит для промышленных, муниципальных, возобновляемых источников энергии и коммерческих распределительных сетей.

Модель и значения

Применение продукта

Выключатель нагрузки 11 кВ для кольцевого основного блока среднего напряжения является основным компонентом кольцевого основного блока. Такие устройства, как HXGN15-12, HXGN15-40.5, широко используются во вторичных системах распределения электроэнергии. Основные области применения кольцевого основного блока включают в себя:

Защита трансформатора:Коммутация и защита распределительных трансформаторов (обычно до 1250/1600 кВА) компактным и экономичным способом.

Переключение кабельной петли:Создавайте и управляйте кольцевым сетевым соединением, которое изолирует сегменты кабеля для обслуживания, не прерывая электропитание всей петли.

Промышленные и коммерческие энергетические центры:Служит основной точкой переключения и защиты входов электропитания на заводах, в жилых комплексах и коммерческих зданиях.

Характеристики продукта

Выключатели нагрузки характеризуются набором различных конструктивных и функциональных характеристик:

Управление током нагрузки

Имеет специальную систему гашения дуги (которая может быть воздушной, газовой, вакуумной или элегазовой), которая обеспечивает безопасное замыкание и размыкание нормальных токов нагрузки и заданных токов перегрузки.

Недостаточная отключающая способность при коротком замыкании

По своей сути предназначен для предотвращения прерывания токов короткого замыкания. Эта критическая функция достигается за счет соответствующего предохранителя.

Видимая изоляция разрыва

Конструкция выключателя нагрузки имеет видимый и однозначный изолирующий зазор в разомкнутом положении, что может обеспечить безопасность обслуживающего персонала, работающего в нижестоящей цепи.

Разнообразные дугогасительные материалы

Для удовлетворения различных экологических требований и требований к производительности выключатель нагрузки может быть оснащен различными технологиями: пневматического или нагнетательного типа, в котором используется сжатый воздух для гашения дуги, и вакуумного типа, в котором используется вакуумный прерыватель для превосходного гашения дуги в герметичной камере.

Тип газа SF6

В нем используется газ гексафторид серы, обеспечивающий превосходные изоляционные и дугогасительные свойства.

Компактный и интегрированный дизайн:Его конструкция позволяет занимать небольшую площадь, особенно при объединении с предохранителями в единый функциональный блок внутри корпуса RMU.

Преимущества продукта

В кольцевых силовых блоках среднего напряжения (RMS) выключатели нагрузки обычно используются в сочетании с предохранителями. В этом типичном применении выключатель нагрузки 11 кВ для кольцевого основного блока среднего напряжения обеспечивает значительные преимущества по сравнению с использованием автоматических выключателей:

Значительная экономическая эффективность

Комбинация «выключатель нагрузки + предохранитель» представляет собой высокорентабельное решение для защиты стандартных распределительных трансформаторов, затраты на их изготовление и установку значительно ниже, чем у RMU на базе автоматического выключателя, и они могут обеспечить существенную экономию бюджетов проектов без ущерба для базовой функциональности.

Превосходные характеристики защиты

Скорость вмешательства имеет решающее значение для предотвращения внутренней неисправности трансформатора, например, разрыва резервуара. Предохранитель среднего напряжения может устранить неисправность в течение первых 10 миллисекунд, что часто быстрее, чем время срабатывания автоматического выключателя (обычно около 60 мс). Такая скорость срабатывания повышает защиту трансформатора. Кроме того, такая комбинация выключателя нагрузки и предохранителя упрощает координацию в кольцевых сетях, а достижение координации с помощью автоматических выключателей может оказаться затруднительным.

Технические параметры

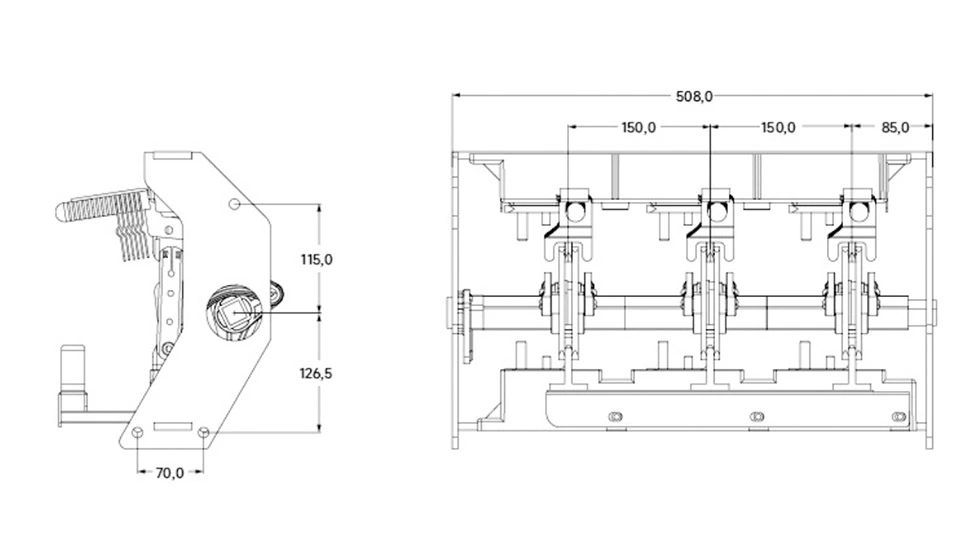

Внешний вид и размеры

Наши обязательства послепродажного обслуживания

1. Техническая поддержка и бесплатное обучение

Мы предоставляем удаленное онлайн-видеоруководство и бесплатное обучение для вашего технического персонала. Все обслуживание бесплатное в течение первого года эксплуатации. По истечении года платные услуги по техническому обслуживанию остаются доступными.

2. Быстрый ответ

Ваши запросы важны для нас. Мы ответим по электронной почте или телефону в течение одного часа, чтобы обеспечить быстрое удовлетворение ваших потребностей.

3. Пожизненная консультация

Мы предлагаем постоянные консультационные услуги на протяжении всего срока службы вашего оборудования. Наша команда всегда готова ответить на любые ваши вопросы.

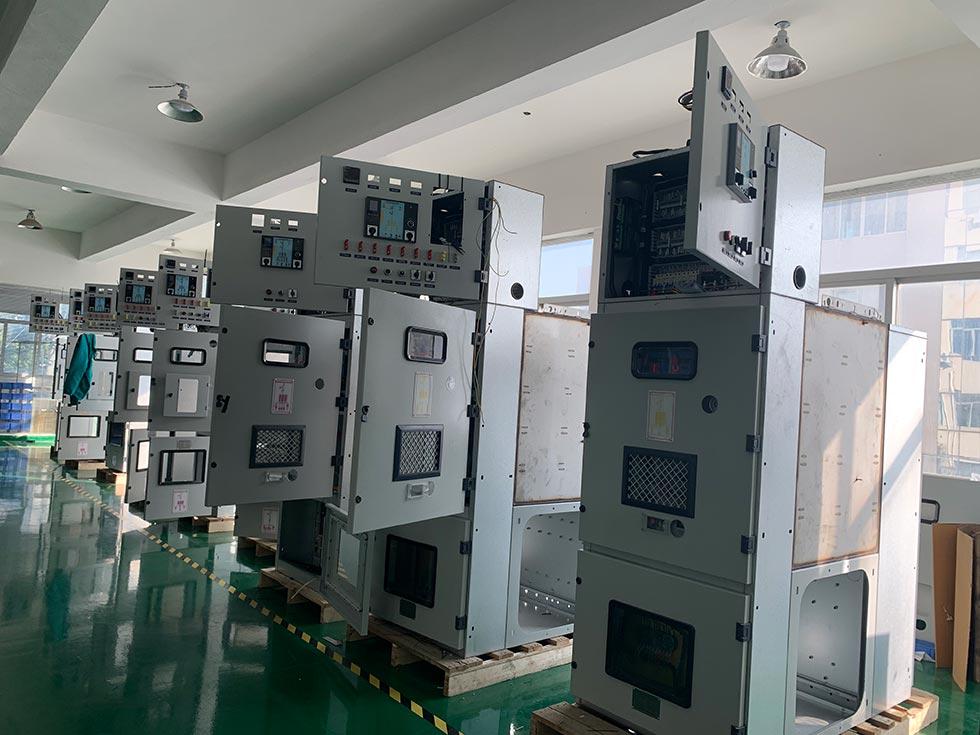

Выставка продуктов
