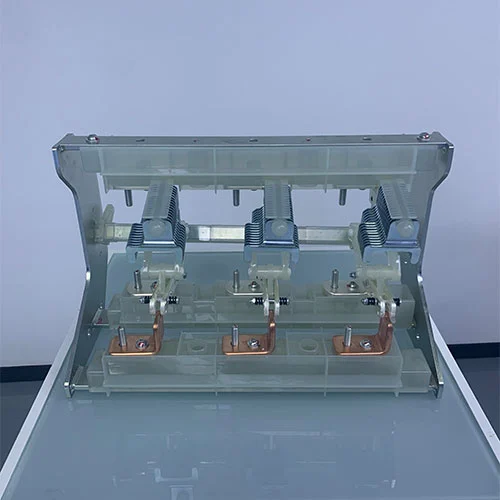

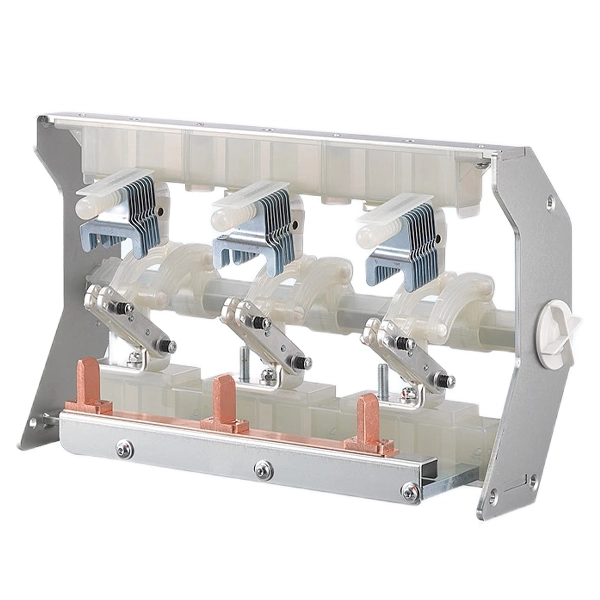

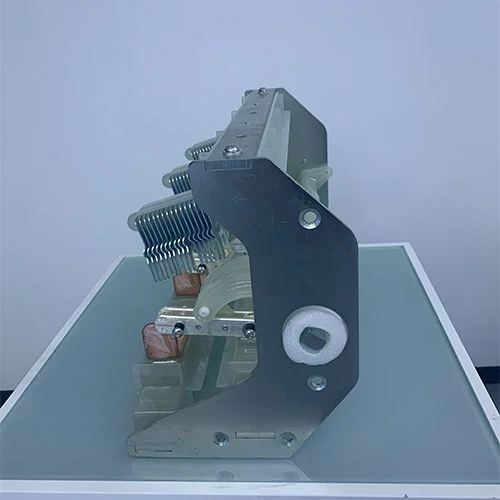

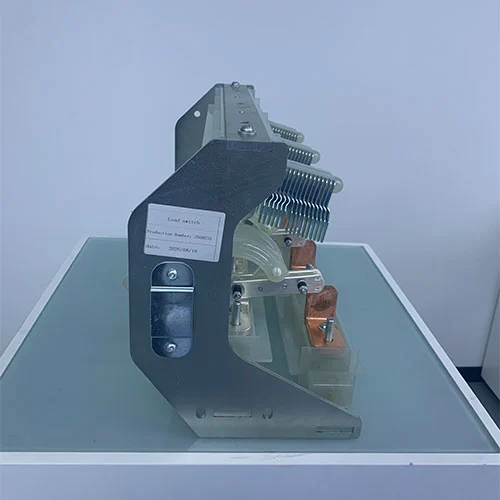

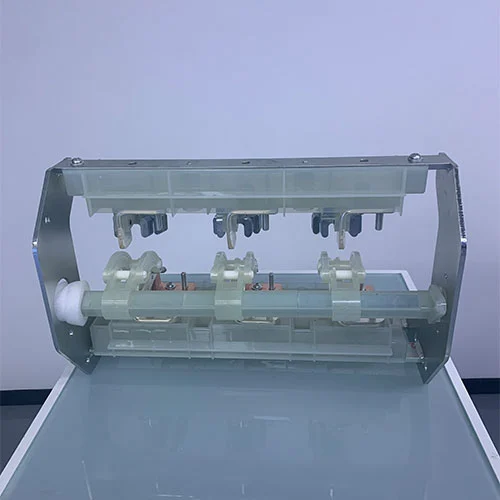

Выключатель нагрузки основного блока среднего напряжения 11 кВ

Выключатель нагрузки основного кольцевого блока среднего напряжения 11 кВ является основным компонентом блока кольцевой сети, используемым для управления переключателем номинального тока. Cotenele предлагает высоконадежные переключатели нагрузки и решения для устройств кольцевой сети.

Кратковременно выдерживаемый ток: кратковременно выдерживаемый ток главной цепи до 20 кА (4 с), 25 кА (3 с); заземлитель кратковременно выдерживаемый ток 20кА (4с).

Механический срок службы: выключатель нагрузки — 5000 операций, заземлитель — 3000 операций.

Стандартное соответствие: GB3804-2017, GB16926-2009, GB/T1985-2023.

Модель и значение

Что такое выключатель нагрузки?

Это механическое коммутационное устройство, обычно монтируемое в кольцевом главном блоке или распределительном устройстве с элегазовой изоляцией, которое способно включать, проводить и отключать электрический ток при нормальных условиях цепи. Сюда входит работа в таких условиях, как токи нагрузки, условия холостого хода или малые индуктивные токи (например, при включении трансформатора).

Выключатель нагрузки отличается от разъединителя. Обычно он используется для устранения электрического напряжения, вызванного прерыванием потока энергии, когда система работает нормально. он оснащен системой гашения дуги для безопасного гашения электрической дуги, возникающей при размыкании контактов под нагрузкой. Распространенные методы гашения дуги включают прерывание вакуума, погружение в газ SF6 или сжатие воздуха (нагнетательный тип).

Основные функции и роли выключателя нагрузки

Наиболее важной функцией выключателя нагрузки является оперативное управление, а не защита от неисправностей. Его основные функции включают в себя:

Переключение тока нагрузки:Основная функция выключателя нагрузки — безопасное подключение и отключение цепей, по которым протекает нормальный рабочий ток. чтобы операторы включали или обесточивали участки электросети, такие как трансформаторы или кабельные кольца, для планового обслуживания или реконфигурации.

Текущий перенос:Выключатель нагрузки может непрерывно выдерживать номинальный ток без перегрева в закрытом состоянии, обеспечивая эффективную передачу энергии через RMU.

Устойчивость к ошибкам:Выключатель нагрузки должен быть достаточно прочным, чтобы выдерживать огромные электромагнитные и тепловые нагрузки тока повреждения, протекающего через него, до тех пор, пока входное защитное устройство (например, предохранитель или автоматический выключатель) не устранит неисправность, поскольку оно не может прервать короткое замыкание, что называется возможностью «замыкания».

Обеспечение изоляции:Многие выключатели нагрузки спроектированы таким образом, чтобы обеспечить видимую или надежную точку изоляции, гарантирующую безопасное отключение оборудования, расположенного ниже по цепи, от источника питания во время технического обслуживания.

Где можно использовать этот продукт?

Выключатель нагрузки основного кольцевого блока среднего напряжения 11 кВ является «рабочей лошадкой» кольцевого основного блока и широко используется в распределительных сетях среднего напряжения (обычно до 24 кВ или 40,5 кВ).

Защита трансформатора (с предохранителями):Выключатель нагрузки часто комбинируется с предохранителями среднего напряжения в главном блоке кольцевого блока F для защиты распределительных трансформаторов. Выключатель нагрузки будет управлять нормальной рабочей цепью, а ручка предохранителя прерывает любой ток повреждения.

Переключение кабеля:Выключатель нагрузки создает замкнутую сеть посредством кольцевого входа и выхода силовых кабелей.

Совместимость с современной изоляцией:

RMU с элегазовой изоляцией:Выключатели нагрузки обычно используются в кольцевых главных блоках с элегазовой изоляцией. Элегаз обладает отличными изоляционными характеристиками и помогает гасить дугу, имеет компактные размеры и герметичный корпус.

Экологически чистые RMU:Стремясь сократить выбросы SF6, выключатели нагрузки теперь успешно применяются в «зеленых» или экологически чистых целях с использованием альтернативных изолирующих сред, таких как сухой воздух, азот или смеси фторнитрила. Современные конструкции оптимизируют структуру контактов, чтобы обеспечить надежное гашение дуги в этих экологически чистых газах.

Выключатель нагрузки против вакуумных выключателей против разъединителей

Все выключатели нагрузки, вакуумные выключатели и разъединители являются основными компонентами RMU, а также экологически безопасных распределительных устройств и распределительных устройств с элегазовой изоляцией, но между этими тремя компонентами существует большая разница в их функциях и конструкциях:

Выключатель нагрузки основного кольцевого блока среднего напряжения 11 кВ является основным устройством для повседневного управления потоком мощности внутри основного кольцевого блока. Он обеспечивает критически важную возможность безопасного управления цепями под напряжением, сохраняя при этом компактный форм-фактор, подходящий для современных герметичных корпусов, независимо от того, используется ли в них традиционный газ SF6 или новые экологически чистые альтернативы. Его функция отличается от функции разъединителя, ориентированного исключительно на безопасность, и защитного автоматического выключателя.

Технические параметры

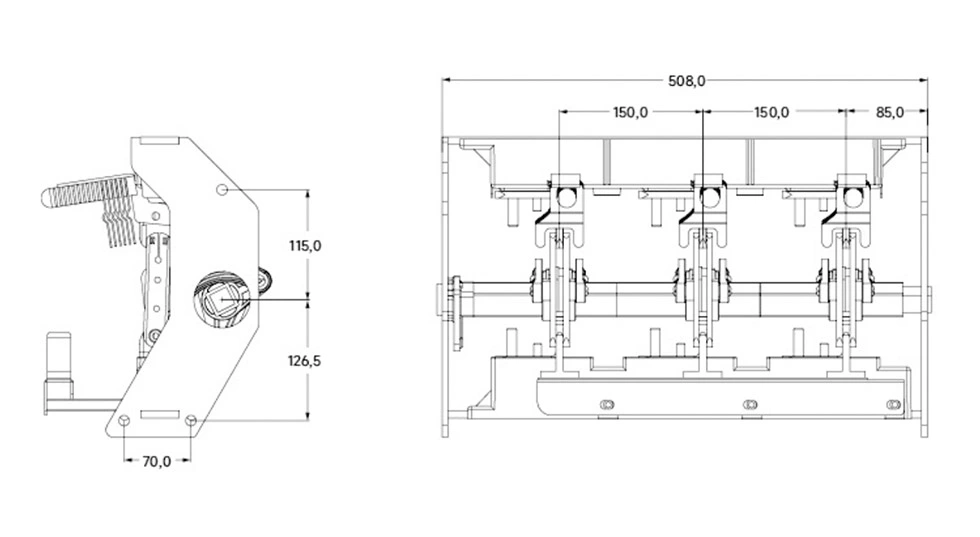

Внешний вид и размеры

Часто задаваемые вопросы

Вопрос 1: Что такое кольцевой выключатель нагрузки основного блока среднего напряжения 11 кВ?

A: Выключатель нагрузки кольцевого основного блока среднего напряжения 11 кВ представляет собой механическое коммутационное устройство, установленное в кольцевом главном блоке (RMU), распределительном устройстве с элегазовой изоляцией (КРУЭ) или экологически безопасном распределительном устройстве. Он используется для безопасного подключения и отключения тока среднего напряжения. Он может выдерживать номинальный ток нагрузки и отключать цепь при нормальных условиях эксплуатации, но не подходит для прямого отключения больших токов короткого замыкания.

Вопрос 2: В чем разница между кольцевым главным блоком и распределительным устройством с металлическим покрытием? Как нам следует выбирать между ними?

О: Основное различие заключается в структуре и сфере применения.
Главный блок кольцевого типа: компактная конструкция и небольшой размер, а в основных внутренних компонентах обычно используется комбинация выключателей нагрузки и предохранителей. В основном используется в конце распределительной сети (например, в жилых распределительных сетях, на небольших подстанциях), отвечает за управление и защиту трансформатора, с упором на электропитание кольцевой сети и прокладку кабелей.
Распределительное устройство в металлической оболочке: имеет большой объем и обычно оснащено автоматическими выключателями, имеющими чрезвычайно высокую отключающую способность. В основном используется для главных цепей подстанций или крупных промышленных нагрузок, отвечает за распределение электроэнергии большой мощности и защиту от короткого замыкания.
Рекомендации по выбору: Для трансформаторов мощностью 1250 кВА или менее или в ситуациях, когда пространство ограничено и требуется питание кольцевой сети, можно использовать главный блок кольцевой сети. Для входящих линий большой мощности или ответственного оборудования больше подходят распределительные устройства в металлической оболочке.

Вопрос 3: Является ли SF6 вредным для окружающей среды газом? Есть ли сейчас экологически чистые альтернативы?

Ответ: Да, SF6 — один из самых мощных известных парниковых газов. В целях удовлетворения экологических требований на рынке теперь доступны проверенные экологически чистые продукты кольцевых главных блоков с элегазовой изоляцией.
• Альтернативы: кольцевые главные блоки, в которых в качестве изолирующей среды используется сухой воздух, азот или экологически чистые газовые смеси.
• Производительность. Эти экологически чистые кольцевые главные блоки очень близки к RMU с элегазовой изоляцией по компактности и надежности, а также существенно способствуют защите окружающей среды. Если вы надеетесь получить экологический сертификат или экологический сертификат, вы можете выбрать экологически чистые RMU.

Вопрос 4: Какой компонент лучше устанавливать внутри основного блока Ring? Комбинация выключателя нагрузки и предохранителя или автоматический выключатель?

О: Оба они в порядке, только их функции разные.
Комбинация выключателя нагрузки и предохранителя: предназначена для защиты трансформатора. Предохранители обеспечивают высокую токоограничивающую способность, быструю работу и низкую стоимость. Недостатком является необходимость замены плавкого элемента после эксплуатации.
Автоматический выключатель: используется для входящих/исходящих линий высокой мощности или в приложениях, требующих очень высокой непрерывности питания. Его можно повторно включить после аварийного отключения без замены деталей, но стоимость будет выше.
Вывод: комбинированный блок обычно выбирается для защиты трансформатора; Автоматические выключатели выбираются для входящих/отходящих фидеров магистральной линии.

Гарантия качества и послепродажное обслуживание

1. Мы предоставляем удаленное онлайн-видеоруководство и бесплатное специализированное техническое обучение для технического персонала наших клиентов. В течение одного года после ввода продукта в эксплуатацию мы предлагаем бесплатное техническое обслуживание. После этого платные услуги по техническому обслуживанию остаются доступными для клиентов, желающих продолжать получать поддержку.

2. Мы стремимся предоставлять долгосрочное, полное энтузиазма и продуманное обслуживание. После получения запроса клиента мы ответим по электронной почте или телефону в течение одного часа, обеспечивая своевременную связь и эффективную обработку.

3. Мы создаем постоянный канал технических консультаций для наших клиентов. Мы всегда готовы предоставить профессиональную поддержку и решения любых вопросов, связанных с использованием продукта или технических трудностей, возникающих в процессе эксплуатации системы.

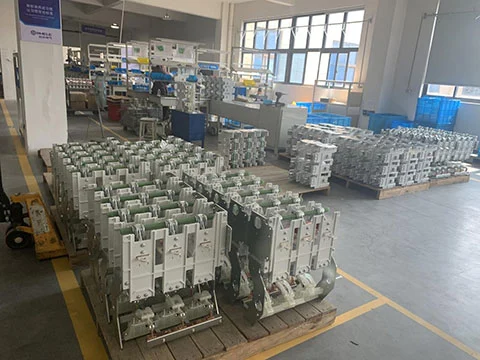

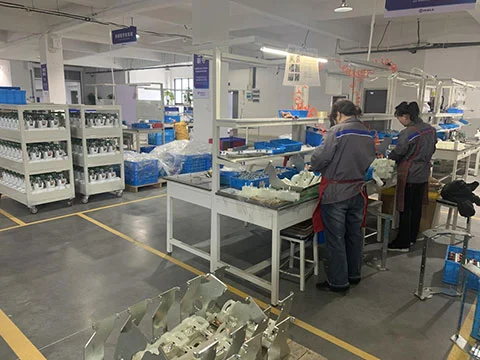

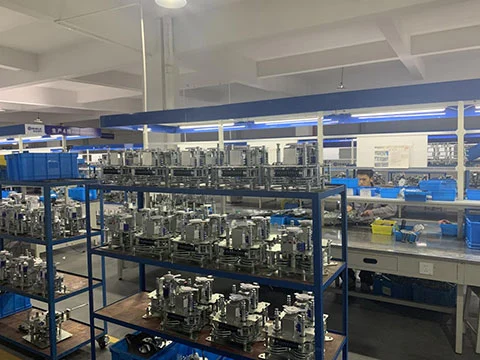

Заводская мастерская

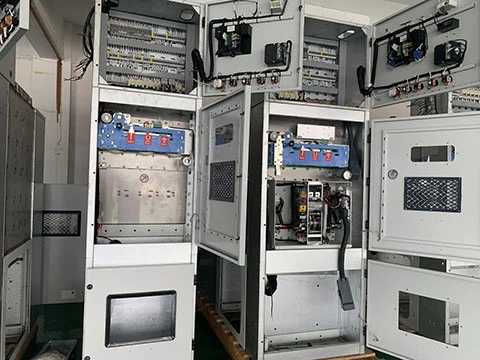

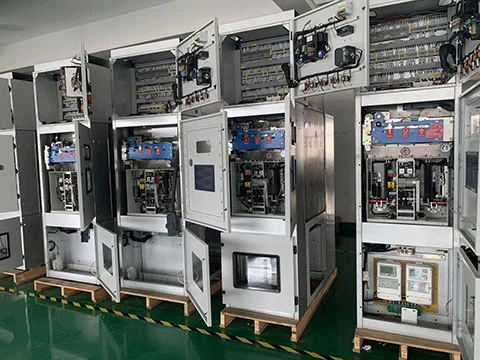

Выставка продуктов
