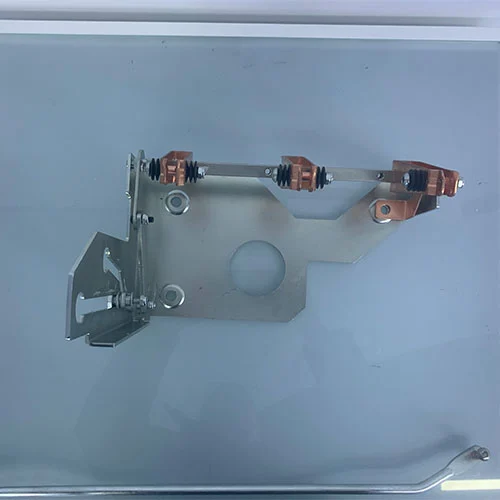

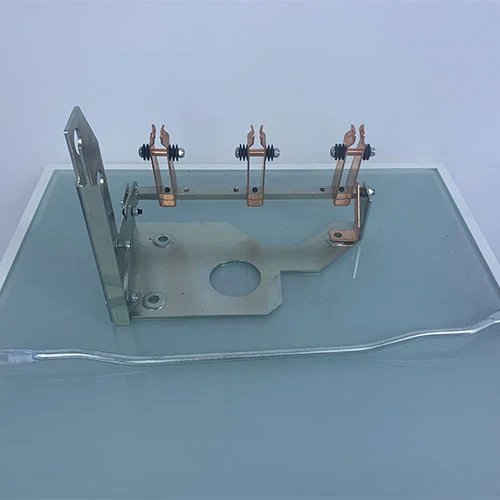

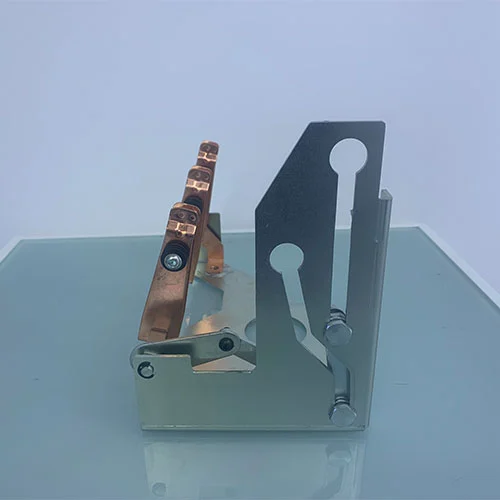

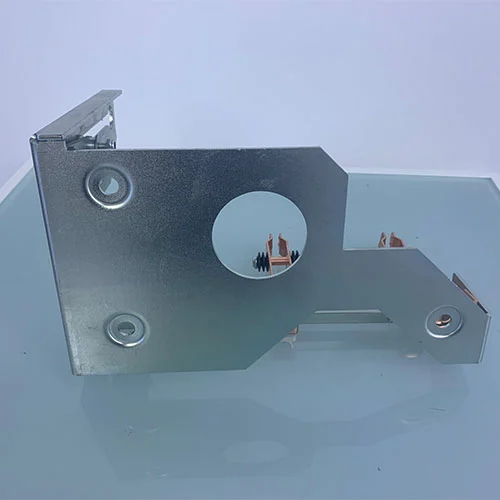

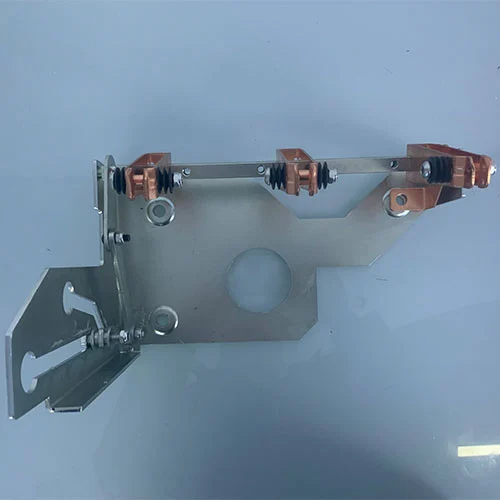

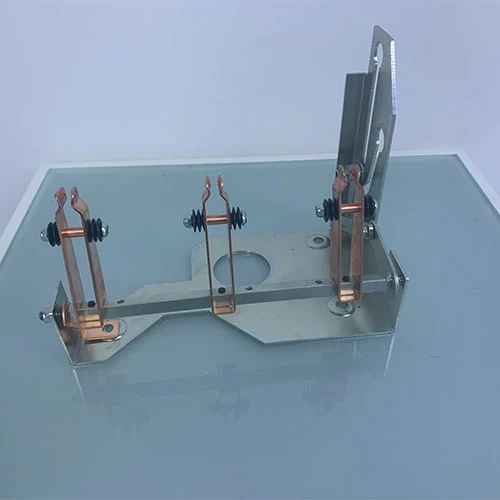

Внутренний заземлитель среднего напряжения 11 кВ для RMU

Кольцевой главный блок (RMU) является жизненно важным силовым оборудованием, обеспечивающим надежное и непрерывное электроснабжение конечных потребителей в современных распределительных сетях. Заземлители обычно устанавливаются в эти RMU вторичных распределительных подстанций.

RMU обладают компактными размерами и многофункциональностью, безопасность персонала и оборудования во время техобслуживания узлов кольцевой магистрали и в случае их неисправности имеет первостепенное значение. Внутренний заземлитель среднего напряжения 11 кВ для RMU является специфическим, но важным компонентом. Хотя конструкция заземлителя проста, он является краеугольным камнем безопасных рабочих процедур, который может обеспечить проверяемое и надежное соединение между обесточенными частями электрической цепи и землей.

Модель и значения

Что такое заземлитель?

Внутренний заземлитель среднего напряжения 11 кВ для RMU представляет собой механический выключатель, обычно встроенный в компонент среднего напряжения распределительного устройства в сборе, такой как RMU, экологически чистое распределительное устройство и распределительное устройство с элегазовой изоляцией. Его основная цель — подключить определенную часть цепи, например, кабельный ввод или шину, непосредственно к земле. Заземлитель отличается от вакуумного выключателя или выключателя нагрузки: заземлитель не предназначен для прерывания тока нагрузки или тока повреждения при нормальных обстоятельствах. Вместо этого это защитное устройство, которое срабатывает только после того, как цепь обесточена первичным коммутационным устройством. Он обеспечивает видимую и положительную индикацию того, что нижестоящая часть сети заземлена, что гарантирует безопасность работы технических специалистов.

Как работает этот продукт?

Внутренний заземлитель среднего напряжения 11 кВ для RMU обеспечивает безопасное обслуживание и защиту системы за счет создания пути заземления с низким сопротивлением. Его работа состоит из трех ключевых этапов:

1. Механическое управление:Заземлитель приводится в действие внешним механизмом, обычно с использованием ручных рукояток или электрических устройств для дистанционного управления. Этот механизм приводит набор подвижных контактов к набору фиксированных контактов. Обычно операция осуществляется по принципу «защищенного включения», что означает, что переключатель обладает механической прочностью, чтобы замкнуться против тока повреждения в случае возникновения ошибки, хотя он не может размыкаться при неисправности.

2. Установление заземления:Когда подвижные контакты соприкасаются с неподвижными, они создают непрерывный металлический путь. Один конец этого пути соединен с высоковольтным проводником (например, концевой заделкой кабеля). Другой конец прочно прикреплен болтами к шине заземления RMU, которая, в свою очередь, соединена с сетью заземления станции. Это эффективно замыкает фазные провода на землю.

3. Защитная блокировка:Фундаментальным аспектом его работы являются строгие механические блокировки (часть логики «пяти предупреждений»). Эти блокировки предотвращают замыкание заземлителя, когда главный выключатель (выключатель нагрузки или автоматический выключатель) находится во включенном положении, и, наоборот, предотвращают замыкание главного выключателя, когда заземлитель включен. Это предотвращает катастрофические короткие замыкания.

Каковы функции этого продукта?

Внутренний заземлитель среднего напряжения 11 кВ для RMU обеспечивает важные функции безопасности и эксплуатации:

1. Безопасность персонала

Заземляет выходные кабели и шины для обеспечения нулевой рабочей среды.

Защищает обслуживающий персонал от непредвиденных электрических условий, таких как обратное питание, наведенное напряжение, удары молнии или остаточный заряд.

2. Рассеяние остаточного заряда

Кабели среднего напряжения хранят емкостную энергию.

Переключатель обеспечивает контролируемый путь разряда после отключения от источника питания, исключая риск поражения электрическим током.

3. Индикация и проверка состояния.

Обеспечивает четкую визуальную индикацию на панели RMU.

В сочетании с индикаторами наличия напряжения технические специалисты могут проверить безопасность цепи перед началом работы.

4. Включение тестирования кабеля

Безопасно облегчает электрические испытания, такие как проверка сопротивления изоляции или испытания СНЧ.

После тестирования переключатель безопасно сбрасывает накопленное испытательное напряжение с емкости кабеля.

Как мне действовать?

1. Отключение заземлителя:Вставьте рукоятку управления в рабочее отверстие заземлителя и поверните обратный штифт, чтобы отсоединить его.

2. Внутри рабочего отверстия переключателя нагрузки поверните его по часовой стрелке (нажмите кнопку закрытия для электрического управления), чтобы замкнуть переключатель.

3. При использовании веерных контактов заземляющие контакты нижнего заземлителя собираются в положениях 1, 4 и 6.

4. При использовании медных шин для перекрытия заземляющие контакты нижнего заземлителя собираются в положениях 2, 3 и 5.

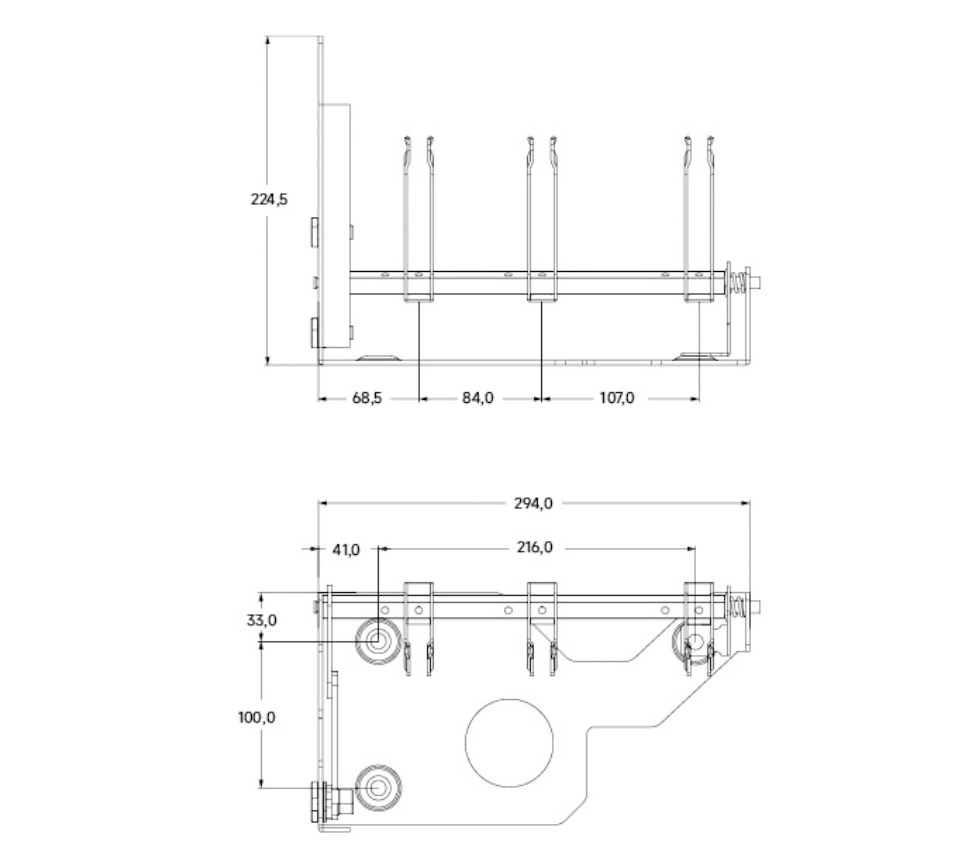

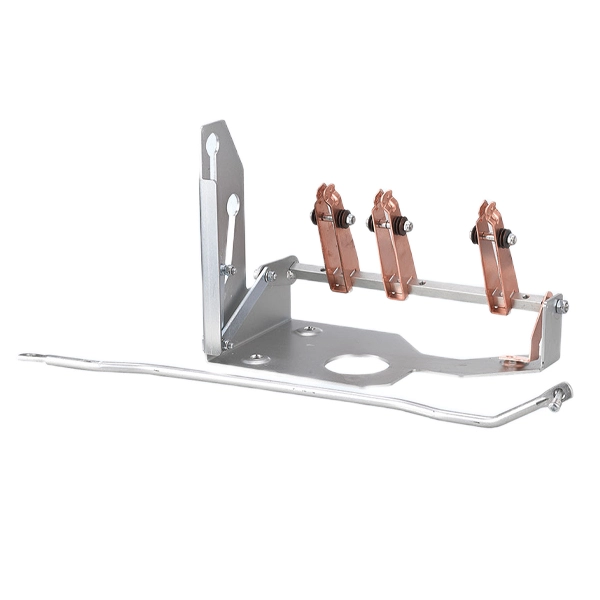

Внешний вид и размер

Почему выбирают Котенеле?

1. Китайский производитель, доступные цены, надежное качество.

2. Обширный опыт, независимые исследования и разработки основных компонентов обеспечивают эффективную и безопасную работу RMU.

3. Комплексное послепродажное и техническая поддержка, предоставление клиентам рекомендаций по установке и вводу в эксплуатацию на месте.

4. Экологически чистая и энергосберегающая продукция, отвечающая современным требованиям к зеленой электроэнергии.
