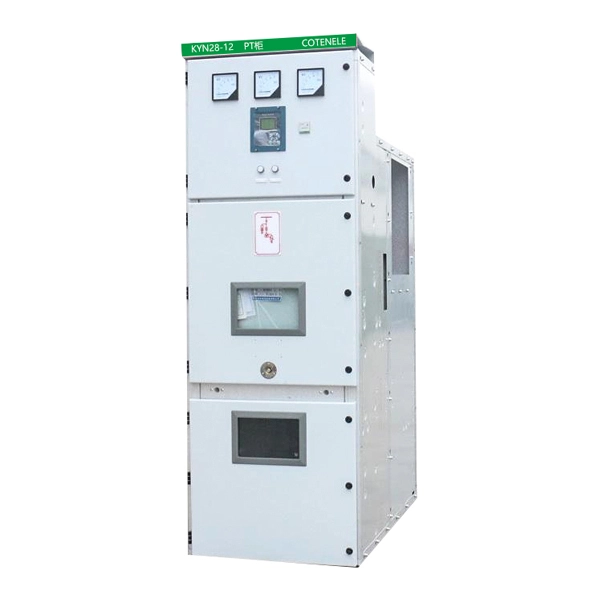

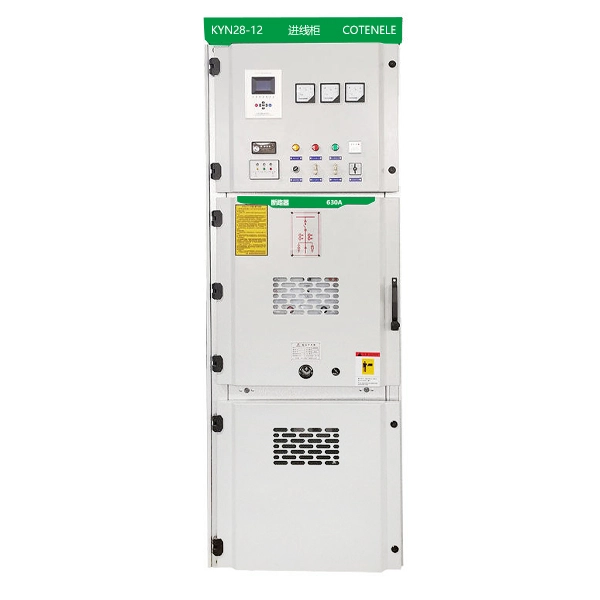

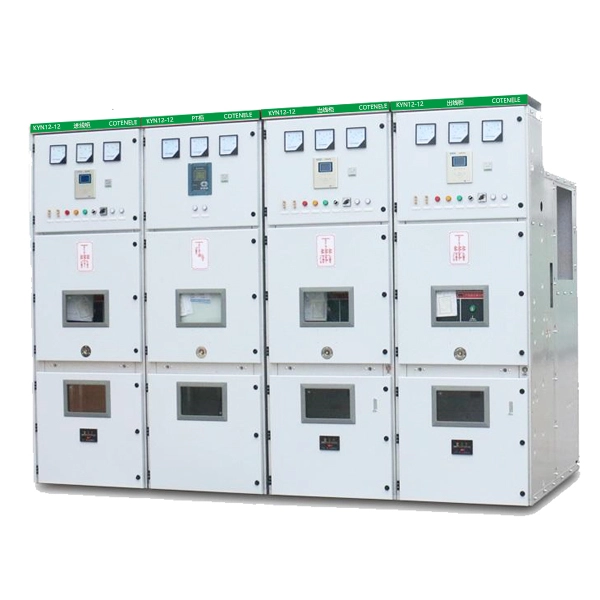

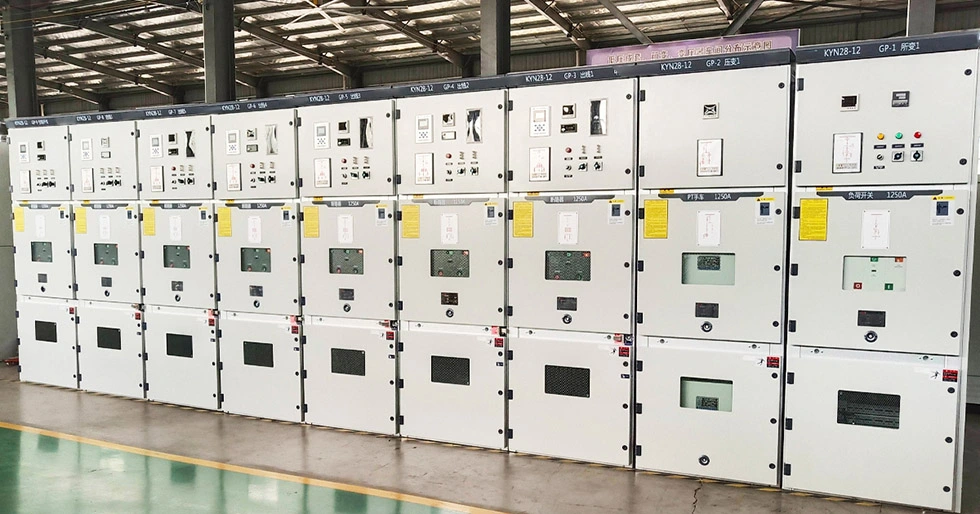

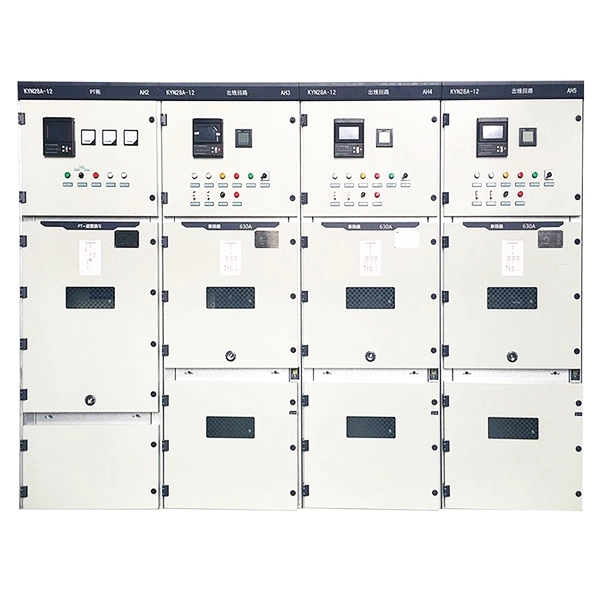

Распределительное устройство среднего напряжения с металлической оболочкой 11 кВ для помещений
Cotenele - это завод по производству электрических панелей, расположенный в китайском городе Вэньчжоу. Мы поставляем распределительные устройства среднего напряжения с металлической оболочкой серии Kyn28-12 серии 11 кВ, а также внутренние основные компоненты, такие как вакуумный выключатель, выключатель нагрузки, трансформатор тока и трансформатор напряжения и т. д. внутри них. Наша электротехническая продукция экспортируется во многие страны и регионы за рубежом, и она получила широкую оценку наших клиентов.
Cotenele является основным поставщиком внутреннего распределительного устройства среднего напряжения с металлической оболочкой серии kyn28-12 на 11 кВ в Китае. Это распределительное устройство среднего напряжения, широко известное как «выдвижная» или «выдвижная» панель, предназначено для безопасного и гибкого распределения электроэнергии. Его отличительной особенностью является съемная тележка выключателя, которую можно перекатывать в положение «обслуживание» или «тестирование/выключение», что позволяет осуществлять быструю замену и техническое обслуживание без обесточивания всего узла.
Прочная металлическая конструкция, разделенные отсеки (выключатель, шинопровод, кабельный и приборный отсеки) и обязательные механические блокировки (пять функций защиты) обеспечивают высокую эксплуатационную безопасность. Эти блоки широко применяются в первичных и вторичных распределительных сетях электроподстанций, промышленных предприятий (сталелитейных, нефтехимических, горнодобывающих), коммерческих зданий, центров обработки данных и объектов возобновляемой энергетики, таких как солнечные электростанции и ветропарки. Они соответствуют международному стандарту IEC 62271-200, а также национальным стандартам GB/T 3906 и DL/T 404.
Модель продукта
Основные технические параметры
| предмет | Единица | Технические параметры | |
| Номинальное напряжение | КВ | 3,6, 7,2, 12 | |
| Номинальная частота | Гц | 50 | |
| Номинальный ток автоматического выключателя | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| Номинальный ток распределительного устройства | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| Номинальный кратковременно выдерживаемый ток (4S) | КА | 20, 25, 31,5, 40 | |
| Номинальный пиковый выдерживаемый ток (пик) | КА | 50, 63, 80, 100 | |
| Номинальный ток отключения при коротком замыкании | КА | 20, 25, 31,5, 40 | |
| Номинальный ток закрытия короткого замыкания (пиковый) | КА | 50, 63, 80, 100 | |
| Номинальный уровень изоляции Выдерживаемое напряжение промышленной частоты в течение 1 минуты |
Фаза к фазе, Фаза-земля |
КВ | 24, 32, 42 |
| Между открытыми контактами | КВ | 24, 32, 42 | |
| Импульс молнии Выдерживаемое напряжение (пиковое значение) |
Фаза к фазе, Фаза-земля |
КВ | 40, 60, 75 |
| Между открытыми контактами | КВ | 46, 70, 85 | |
| Степень защиты | Корпус имеет степень защиты IP4X, а когда двери отсека и отсека с выключателем открыты, степень защиты IP2X. | ||
Условия труда
1. Температура окружающего воздуха: максимум +40 °С, минимум –15 °С.
2. Относительная влажность: среднесуточное ≤95 % с соответствующим среднесуточным давлением водяного пара, не превышающим 2,2 кПа; среднемесячное значение ≤90 % при соответствующем среднемесячном давлении водяного пара не более 1,8 кПа.
3. Высота над уровнем моря: не более 1000 м над уровнем моря.
4. Сейсмическая интенсивность: не более 8 баллов.
5. Окружающий воздух не должен содержать значительного загрязнения коррозийными или горючими газами, водяным паром или подобными агентами.
6. Место установки не должно подвергаться сильной вибрации.
7. Если условия эксплуатации превышают нормальные пределы, указанные в GB3906, пользователь и наша компания должны взаимно согласовать необходимые положения путем консультации.
Что такое выкатное распределительное устройство в металлическом корпусе?
Внутреннее распределительное устройство среднего напряжения с металлической оболочкой KYN28-12, 11 кВ, представляет собой электрическое устройство, тележка автоматического выключателя которого установлена в среднем отсеке распределительного устройства. Весь корпус разделен металлическими перегородками на четыре независимых отсека:
1. Отсек выключателя (средний):Вмещает тележку вакуумного выключателя (например, VS1 или VD4). Грузовик имеет три положения: «Обслуживание», «Тестирование/изоляция» и «Снято». Его можно легко вставлять/вынимать, что обеспечивает удобство обслуживания. Замена выключателя не требует обесточивания всей панели.
2. Шинный отсек:Расположен в верхней задней части. Содержит главные шины и ответвленные шины, которые соединяют несколько панелей распределительного устройства.
3. Кабельный отсек:Расположен в нижней задней части. Используется для подключения отходящих кабелей, ограничителей перенапряжения и заземлителей.
4. Низковольтный (приборный) отсек:Расположен в передней верхней части. Реле защиты домов (на базе микрокомпьютера), приборы, индикаторные лампы и другие вторичные компоненты.
Окна наблюдения:Каждый отсек полностью разделен заземленными металлическими перегородками, что эффективно предотвращает воздействие внутренней дуги в одном отсеке на соседние отсеки. На передней панели имеются смотровые окна для просмотра положения тележки и состояния изолирующих контактов.
| Компонент | Общая модель | Функция |
| Вакуумный выключатель | ВС1,ВД4 | Включать/размыкать нормальную нагрузку и токи короткого замыкания |
| Заземлитель | ДЖН15-12 | Заземлите сторону кабеля во время технического обслуживания в целях безопасности персонала. |
| Трансформатор тока | LZZBJ9-10 | Измерьте ток, подайте сигналы для защиты |
| Трансформатор напряжения | ЯДЗ(Ж)10 | Обеспечивает сигналы напряжения и контролирует мощность |
| Ограничитель перенапряжения | HY5WZ-17/45 | Ограничить грозовые и коммутационные перенапряжения |
| Реле защиты на базе микрокомпьютера | например, серия RCS-9600 | Защита от перегрузки по току, мгновенная защита от замыкания на землю |
Конфигурация основных компонентов
Каковы преимущества выкатных распределительных устройств KYN28-12 в металлическом корпусе?
1. Высокая надежность:Металлическая конструкция с высокой стойкостью к внутренней дуге обеспечивает безопасность.
2. Простота обслуживания:Выкатная конструкция — замена выключателя занимает всего несколько минут, что значительно сокращает время простоя.
3. Пятипредохранительные блокировки:Механические/электрические блокировки предотвращают пять типов ошибок в работе (например, отсутствие отключения нагрузки, случайное проникновение в жилые отсеки).
4. Высокая стандартизация:Отлаженное производство многих отечественных производителей, хорошая взаимозаменяемость запчастей, низкие затраты на закупку и обслуживание.
5. Гибкая конфигурация:Могут быть собраны как входные, отходящие, измерительные, ПТ, шинопроводные панели и т. д., адаптируясь к различным основным схемам подключения.
| Особенность | КИН28-12(выкатной) | XGN2-12(фиксированный) | HXGN-12 (кольцевой основной блок) |
| Тип выключателя | Выкатной (грузовик) | Фиксированное крепление | Комбинация выключателя нагрузки + предохранителя |
| Удобство обслуживания | Отличный | Бедный | Середина |
| Отключающая способность | Высокий (до 40кА) | Середина | Низкий (защита предохранителя) |
| Размер | Больше | Больше | Маленький |
| Расходы | Середина | Ниже | Низкий |
| Типичное применение | Основное распределение, высокая емкость | Модернизация, низкие требования | Распространение среди конечных пользователей, небольшая емкость |
KYN28-12 Выкатное распределительное устройство в металлическом корпусе по сравнению с другими распределительными устройствами

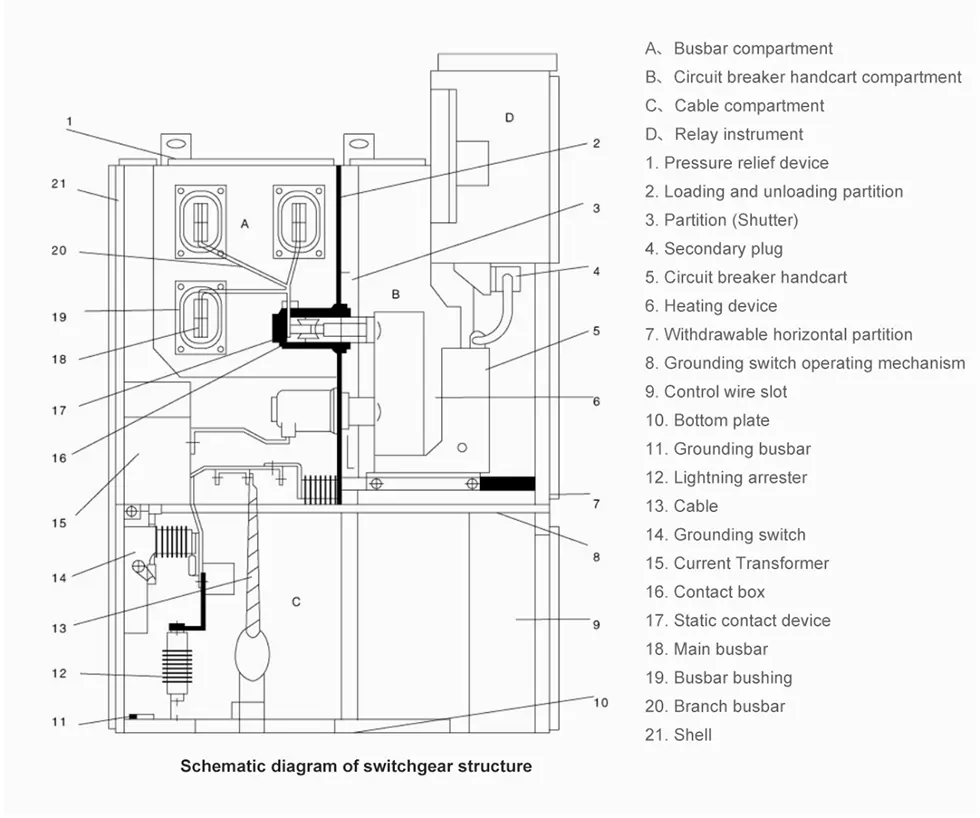

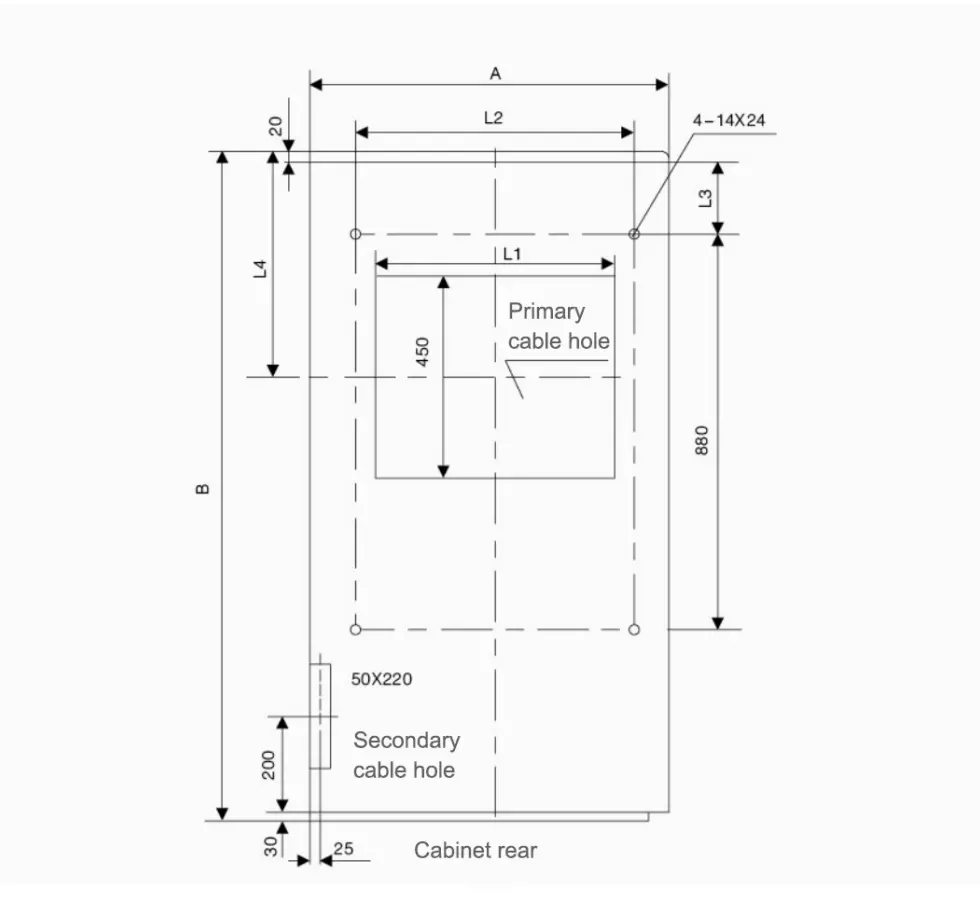

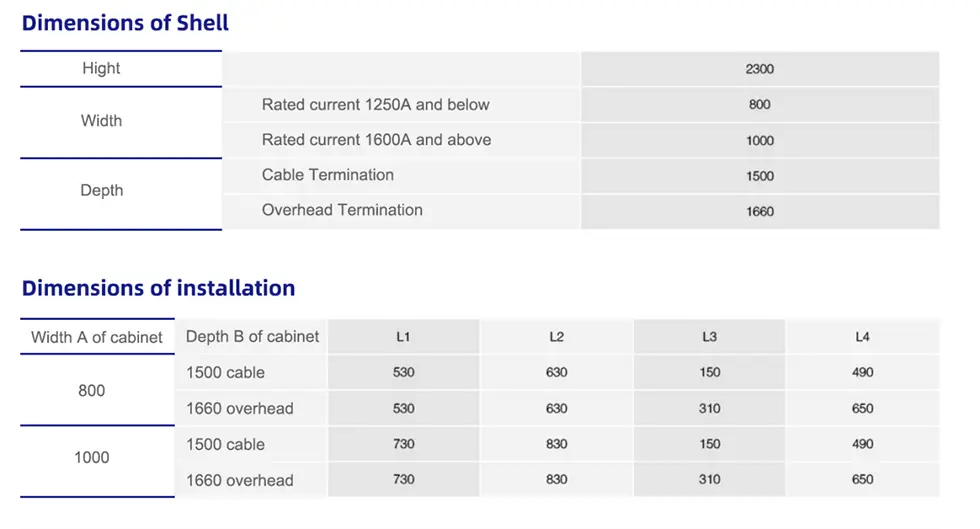

Принципиальная схема конструкции и монтажа распределительного устройства

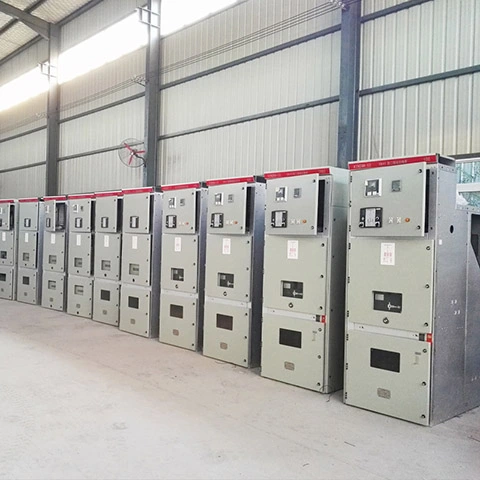

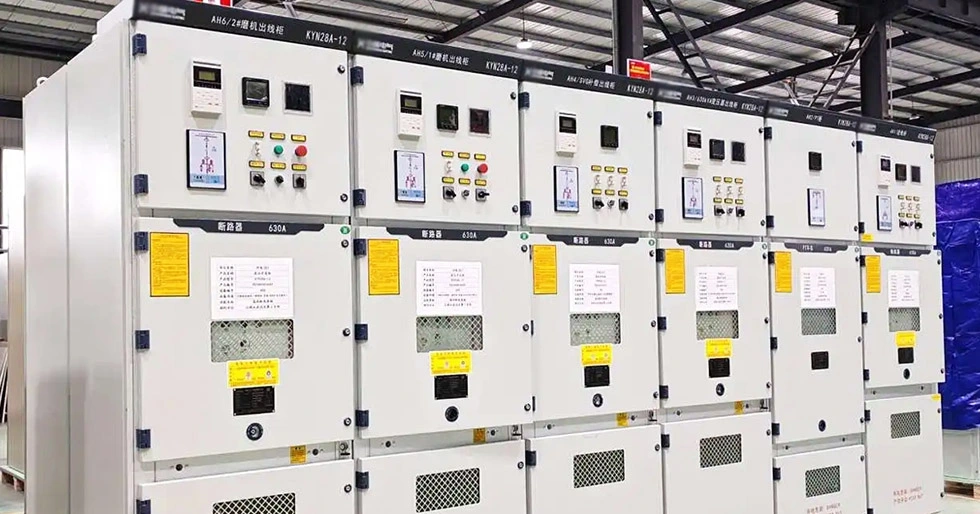

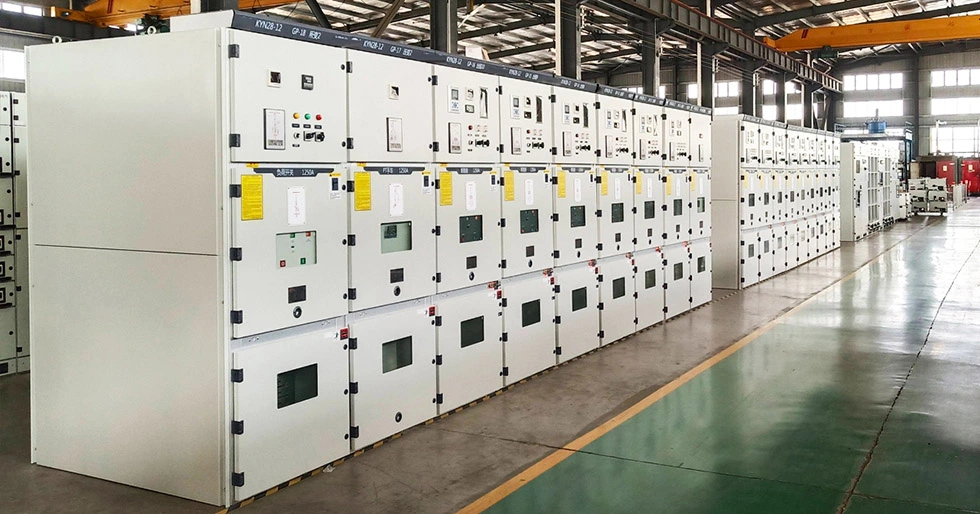

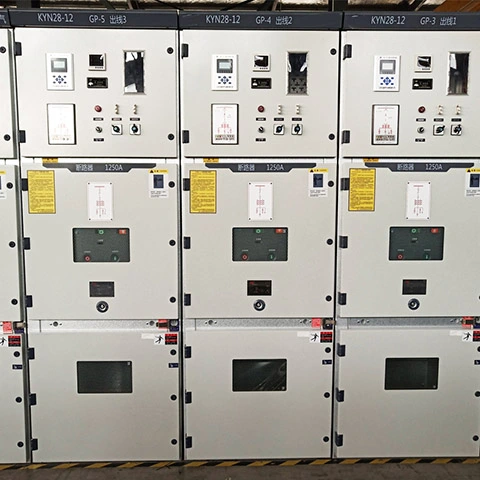

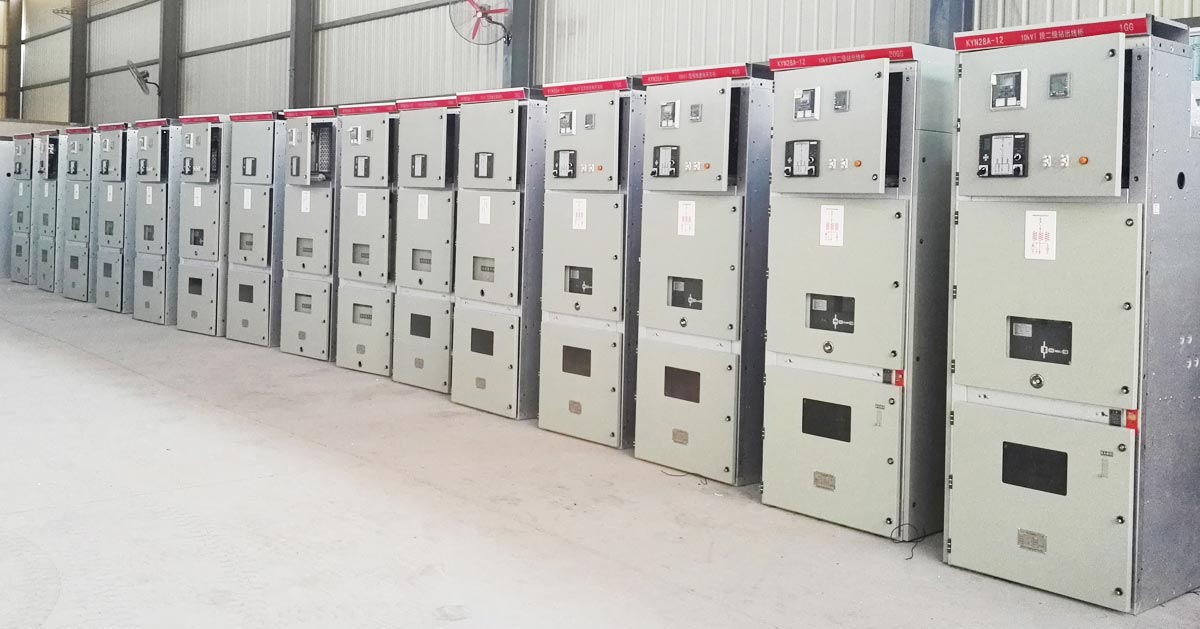

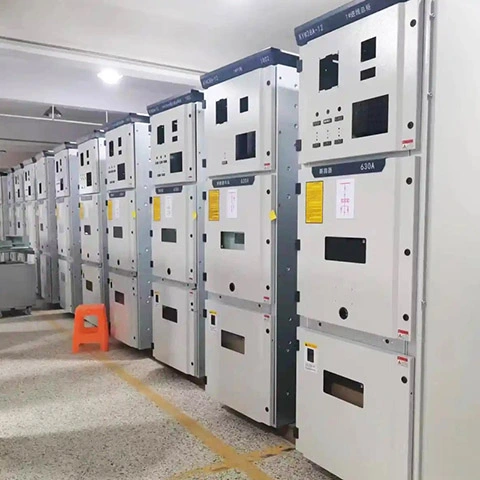

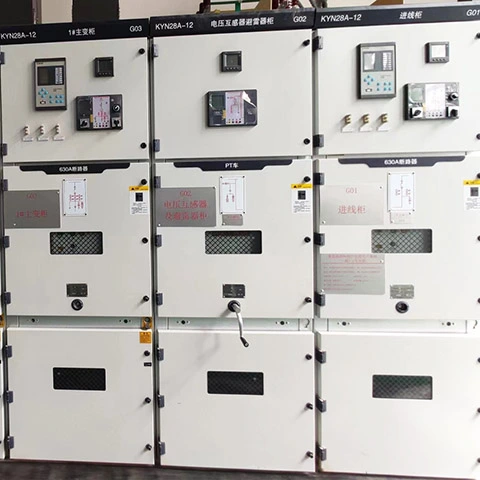

Продукты показывают
