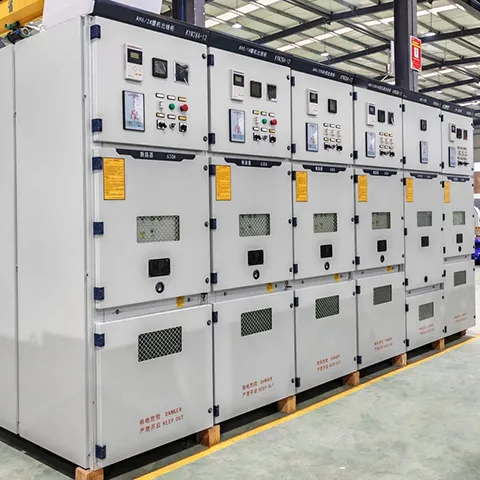

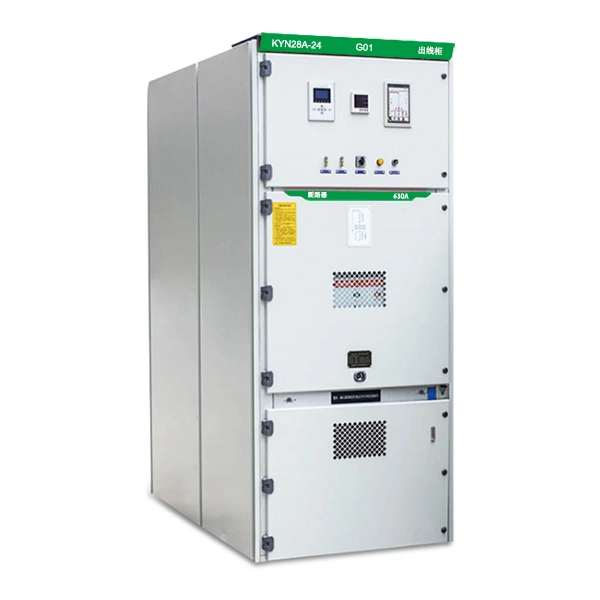

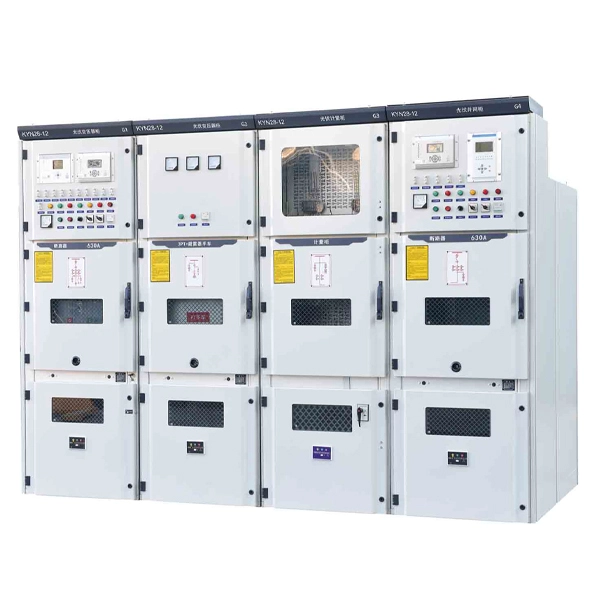

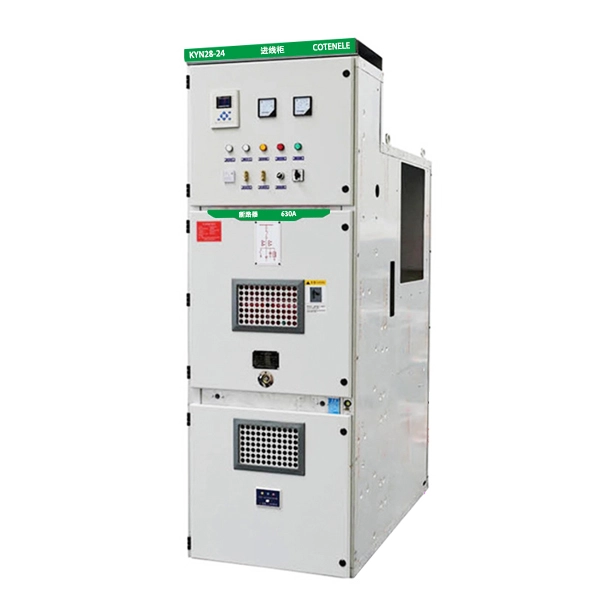

Распределительное устройство среднего напряжения 22 кВ с металлическим покрытием
Компания Cotenele на протяжении многих лет занимается технологическими исследованиями и разработками в области распределительных устройств среднего напряжения и кольцевых распределительных устройств, охватывая полный спектр панелей распределительных устройств с номинальным напряжением от 3,6 кВ до 40,5 кВ. Произведенное нами распределительное устройство среднего напряжения среднего напряжения 22 кВ серии KYN28-24 с металлическим покрытием имеет передовые технологии, является безопасным и надежным, имеет разумную конструкцию, стабильную работу и простое в использовании. Он широко используется на электростанциях, подстанциях, промышленных и горнодобывающих предприятиях, а также в коммерческих зданиях.
Cotenele является одним из самых передовых производителей распределительных устройств среднего напряжения в Китае. Производимое нами распределительное устройство среднего напряжения среднего напряжения KYN28-24 серии 22 кВ с металлической оболочкой стабильно работает в нескольких проектах государственной сети Китая. Распределительное устройство среднего напряжения KYN28-24 подходит для внутренних трехфазных энергосистем 50/60 Гц с номинальным напряжением 24 кВ, используемых для приема и распределения электрической энергии и управления, цепи защиты и мониторинга. Наше распределительное устройство среднего напряжения и кольцевой главный блок соответствуют множеству отечественных и международных стандартов, таких как GB/T3906 «3,6 кВ ~ 40,5 кВ распределительное и управляющее оборудование переменного тока в металлическом корпусе» и IEC 62271-200.
Модель и значения
Основные технические параметры
1.Основные технические параметры распределительного устройства.
| СН | Элемент | Единица | Параметры | ||||
| 1 | Номинальное напряжение | КВ | 24 | ||||
| 2 | Номинальная частота | Гц | 50/60 | ||||
| 3 | Номинальный изолированный уровень | Выдерживаемое напряжение грозового импульса (пиковое значение) | КВ | Фаза к фазе Фаза на землю |
60 | Разрыв изоляции | 79 |
| Выдерживаемое напряжение промышленной частоты в течение 1 минуты (эффективное значение) | 125 | 145 | |||||
| Выдерживаемое напряжение промышленной частоты вспомогательной цепи управления | V | 2000 | |||||
| 4 | Номинальный ток | A | 630,1250,1600,2000,2500,3150 | ||||
| 5 | Номинальный ток отключения при коротком замыкании | КА | 20 | 31.5 | |||
| 6 | Номинальный ток закрытия короткого замыкания (пиковый) | КА | 50 | 80 | |||
| 7 | Номинальный кратковременно выдерживаемый ток (4 с) | КА | 20 | 31.5 | |||
| 8 | Номинальный пиковый выдерживаемый ток | КА | 50 | 80 | |||
| 9 | Номинальное напряжение вспомогательной цепи управления | V | 110/220 постоянного или переменного тока | ||||
| 10 | Степень защиты | IP4X (дверь отсека с автоматическим выключателем открыта или отсек от отсека IP2X) | |||||
| 11 | Размеры корпуса (ширина * глубина * высота) | мм | 800×1810×2380 | 1000×1810×2380 | |||
| 12 | Масса | Кг | 840~1440 | ||||
| Примечание:Глубина шкафа ВЛВП составляет 2360 мм. | |||||||
2. Основные технические параметры вакуумного выключателя ВС1-24,ВН2-24.
| СН | Элемент | Единица | Параметры | ||
| 1 | Номинальное напряжение | КВ | 24 | ||
| 2 | Номинальный изолированный уровень | Выдерживаемое напряжение промышленной частоты в течение 1 минуты (эффективное значение) | 60 | ||
| Выдерживаемое напряжение грозового импульса (пиковое значение) | 125 | ||||
| 3 | Номинальная частота | Гц | 50/60 | ||
| 4 | Номинальный ток | A | 630,1250,1600,2000 | 630,1250,1600,2000,2500,3150 | |
| 5 | Номинальный ток отключения при коротком замыкании | КА | 20 | 31.5 | |
| 6 | Номинальный ток закрытия короткого замыкания (пиковый) | 50 | 80 | ||
| 7 | Номинальный кратковременно выдерживаемый ток (4 с) | 20 | 31.5 | ||
| 8 | Номинальный пиковый выдерживаемый ток | 50 | 80 | ||
| 9 | Номинальный ток отключения одной конденсаторной батареи | A | 630 | ||
| 10 | Номинальный ток отключения параллельной конденсаторной батареи | 400 | |||
| 11 | Номинальное время отключения тока короткого замыкания | Время | 50 | ||
| 12 | Механический срок службы | 20000 | |||
| 13 | Номинальная последовательность операций | О-0,3с-СО-180с-СО | |||
Условия труда
Нормальные условия эксплуатации
1. Температура окружающей среды
Максимум: +40°С, минимум: –15°С. Среднее значение, измеренное за любой 24-часовой период, не должно превышать +35°C.
2. Условия влажности
Средняя относительная влажность в течение дня: ≤95%
Средняя относительная влажность за месяц: ≤90%
Среднее давление водяного пара за день: ≤2,2 кПа.
Среднее давление водяного пара за месяц: ≤1,8 кПа.
3. Высота
Не превышает 1000 м над уровнем моря.
4. Чистота воздуха
Окружающий воздух не должен быть значительно загрязнен пылью, дымом, едкими или легковоспламеняющимися газами, парами или солевыми брызгами.
5. Вибрация и удары.
Любая внешняя вибрация или движение грунта, которые могут повлиять на распределительное устройство, должны быть незначительными.
6. Электромагнитные помехи во вторичных системах.
Амплитуда наведенных электромагнитных помех не должна превышать 1,6 кВ.
Особые условия эксплуатации
Если распределительное устройство среднего напряжения в металлическом корпусе 22 кВ должно работать в условиях, превышающих нормальные пределы, указанные в GB/T 11022, производитель и пользователь должны обсудить и согласовать специальные меры.
Для предотвращения образования конденсата распределительное устройство оснащено нагревателями. На эти нагреватели должно поступать напряжение всякий раз, когда распределительное устройство находится в режиме ожидания. Даже во время нормальной работы необходимо следить за тем, чтобы нагреватели оставались в рабочем состоянии по мере необходимости.
Какова основная структура KYN28-24?
Распределительное устройство KYN28-24 в основном состоит из двух частей: шкафа и тележки.
Структура кабинета
Шкаф разделен металлическими перегородками на четыре независимых отсека.
1. Шинный отсек
Расположен в верхней задней части шкафа, используется для установки главных шин.
2. Отсек автоматического выключателя
Расположен в средней части шкафа, предназначен для установки тележки выключателя.
3.Кабельный отсек
Кабельная комната расположена в нижней задней части шкафа и служит для подключения входящих и исходящих кабелей. Здесь также можно разместить такие компоненты, как трансформаторы тока и заземлители.
4. Реле и приборный отсек
Расположен в верхней передней части шкафа и предназначен для установки второстепенных компонентов, таких как устройства защиты, управления и измерения.
Типы грузовиков
Грузовик представляет собой подвижный компонент, на котором перемещаются основные элементы. Вдвигается и выдвигается с помощью винтового механизма. По своим функциям грузовые автомобили в основном подразделяются на следующие типы:
1. Тележка с автоматическим выключателем: наиболее распространенный тип, используемый для включения и отключения токов нормальной нагрузки и токов повреждения.
2. Трансформатор напряжения (PT): используется для подачи сигналов напряжения в целях измерения и защиты.
3. Измерительная тележка: используется для учета электроэнергии.
4. Изолирующая тележка: тележка разъединителя обычно используется для создания видимой точки отключения в цепи, обеспечивая безопасность во время технического обслуживания.
Основные особенности и преимущества
1. Высокая безопасность
Распределительное устройство среднего напряжения в металлическом корпусе 22 кВ оснащено комплексными функциями «пяти защит» с использованием механических и электрических блокировок для эффективного предотвращения неправильной эксплуатации. Они полностью металлизированы, а разделенная оболочка разделяет шкаф на несколько независимых отсеков, предотвращая распространение несчастных случаев и обеспечивая высокую безопасность. Каналы сброса давления предназначены для защиты безопасности оператора в случае возникновения внутренней дуги.
2. Гибкость и надежность
Применяет выдвижную конструкцию грузовика с центральным расположением. Все погрузчики одной спецификации на 100% взаимозаменяемы, что упрощает обслуживание и замену. Совместим с вакуумными выключателями различных известных марок (например, VS1, VD4), что обеспечивает хорошую универсальность. Использование стальных пластин с алюминиево-цинковым покрытием и многократных процессов гибки приводит к высокой механической прочности и стойкости к коррозии.
3. Удобное обслуживание и экономия места.
Распределительное устройство среднего напряжения в металлической оболочке серии kyn28-24 на 22 кВ поддерживает настенную установку и обслуживание с передним доступом, что значительно сокращает пространство, необходимое для установки и обслуживания. Просторный кабельный отсек обеспечивает достаточно места для подключения нескольких кабелей и упрощает изготовление и установку кабельных наконечников.

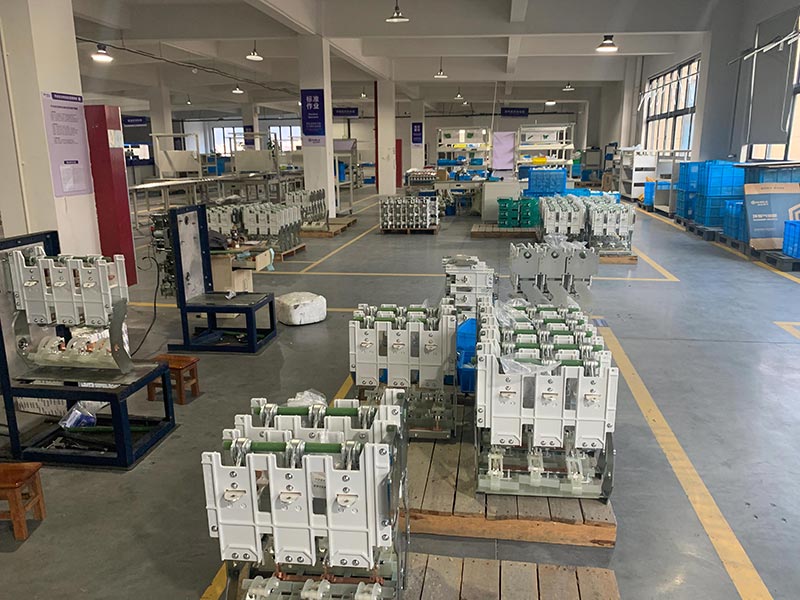

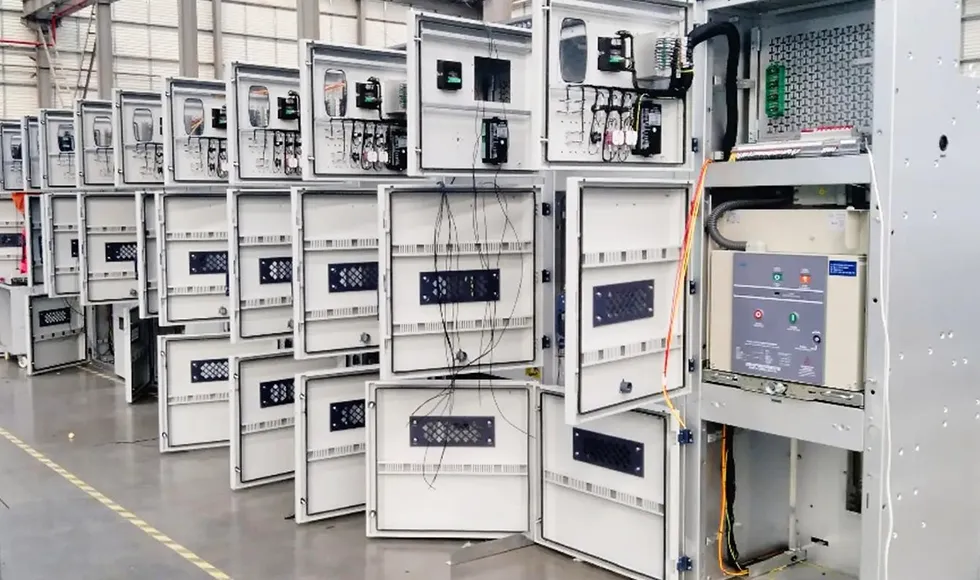

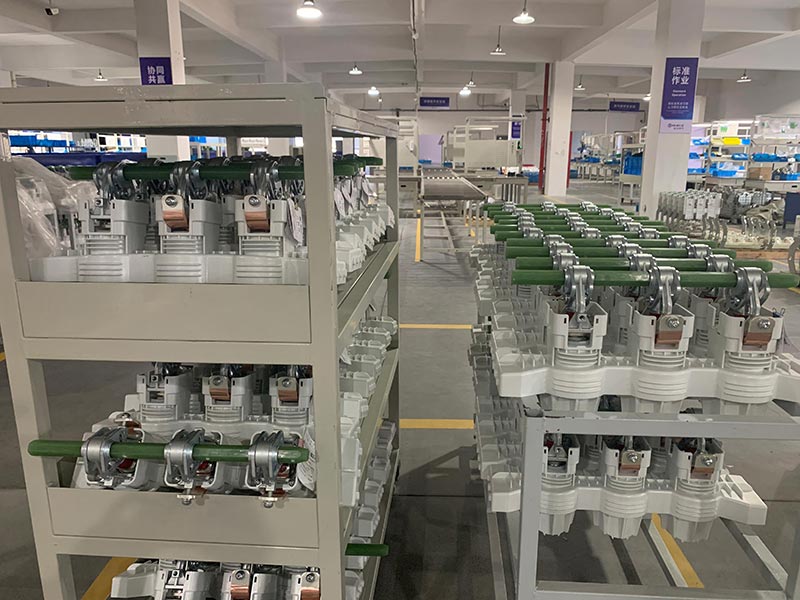

Производственный цех
Как выбрать?
При выборе рекомендуется уточнить следующие основные параметры и функциональные требования:
1. Электрические параметры
Перед заказом определите следующие ключевые технические параметры, такие как номинальное напряжение, номинальный ток и номинальный ток отключения системы при коротком замыкании.
2. Функциональная схема
Перед покупкой определите необходимую функциональную схему, такую как шкаф входящего фидера, шкаф отходящего фидера, шкаф PT, шкаф измерения, шкаф шинной связи и т. д.
3. Основные компоненты
Перед заказом необходимо убедиться в торговой марке или технических требованиях к основным компонентам, включая автоматические выключатели, трансформаторы тока, трансформаторы напряжения, заземлители и т. д.
4. Интеллектуальные требования
Пожалуйста, подтвердите, требуются ли интеллектуальные функции, такие как онлайн-мониторинг и определение мощности IoT.
5. Особая среда
Для использования на больших высотах закажите платообразный тип и проконсультируйтесь с производителем, чтобы обеспечить соответствие конкретным условиям эксплуатации.

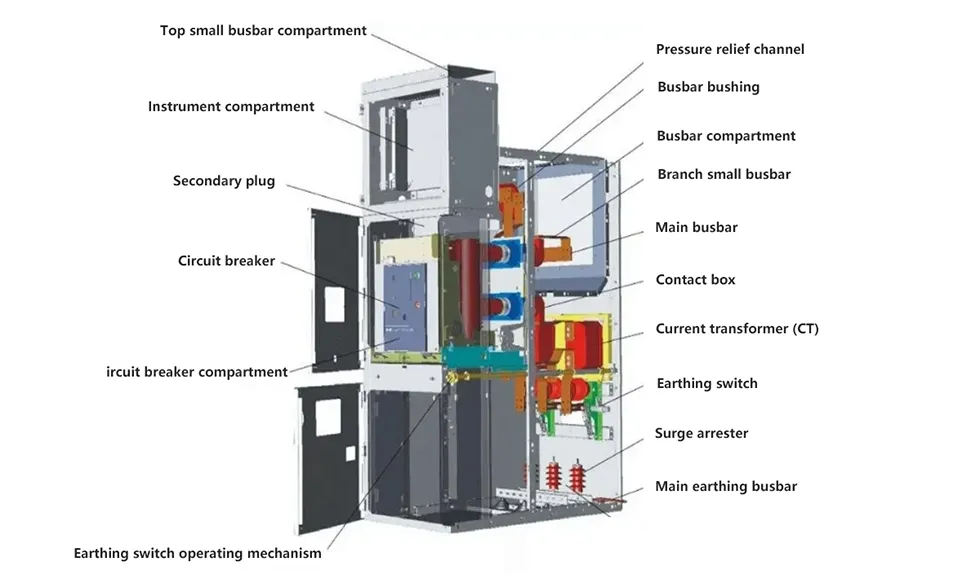

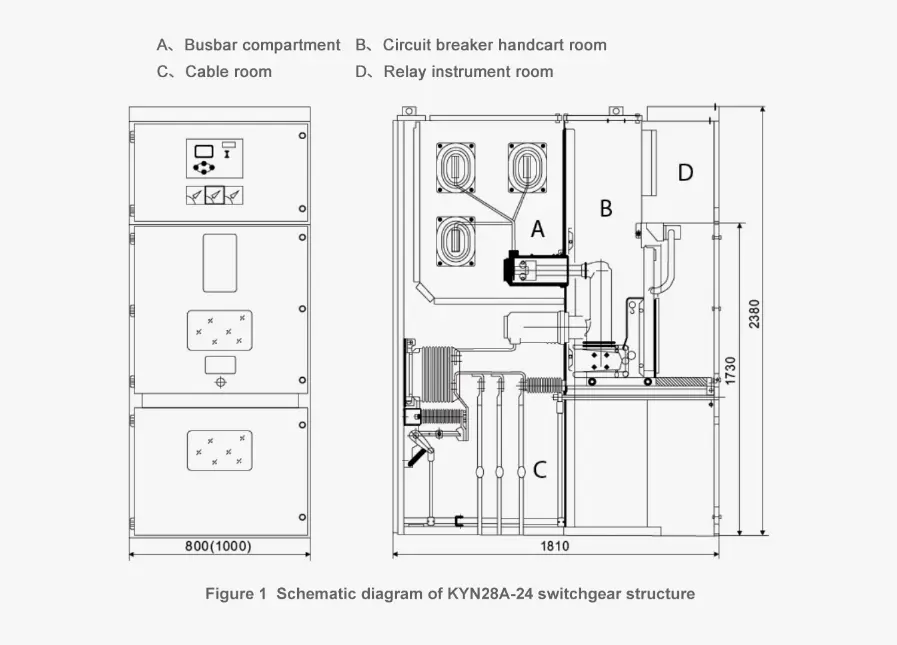

Принципиальная схема конструкции распределительного устройства KYN28A-24

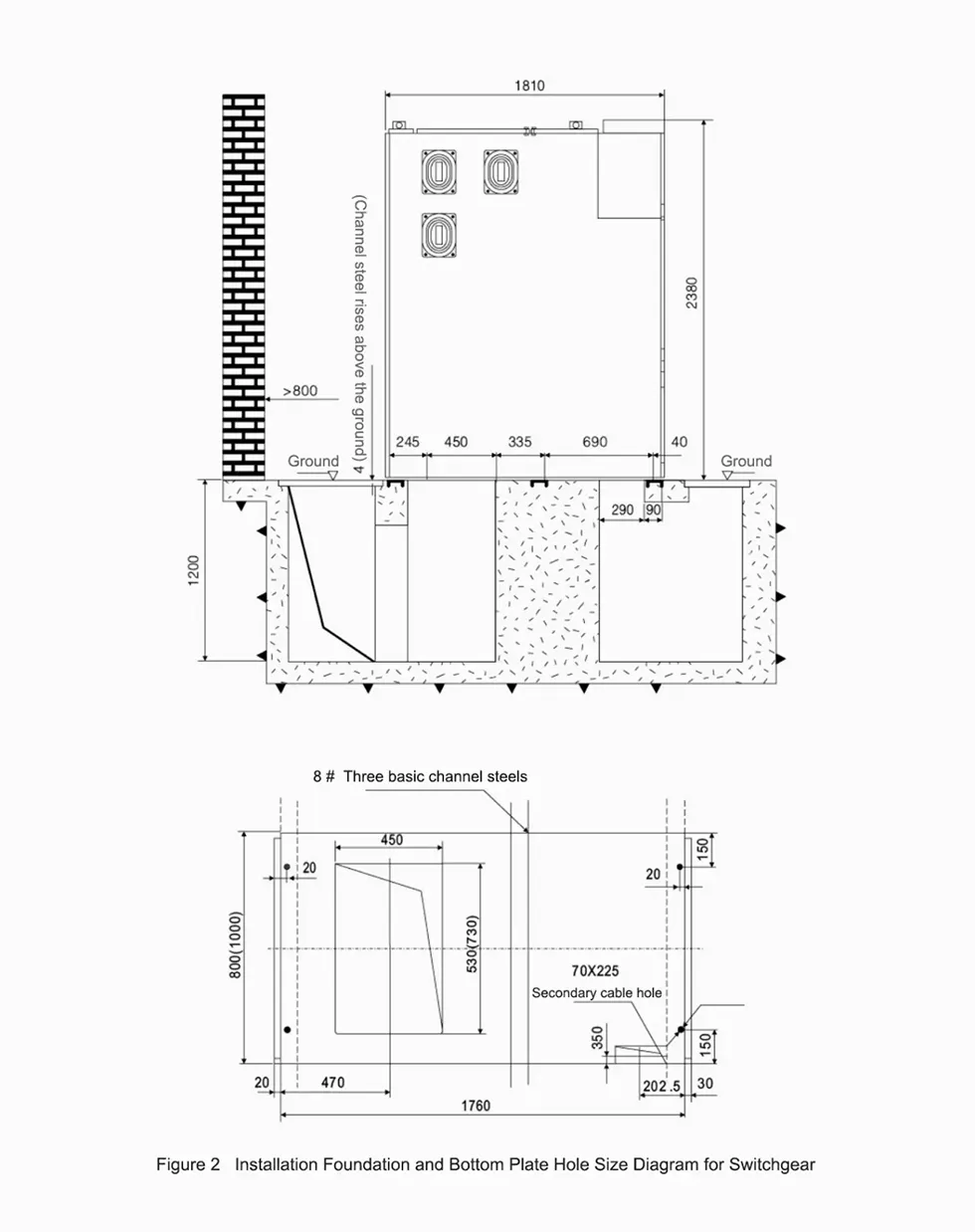

Схема размеров отверстий в фундаменте и нижней пластине

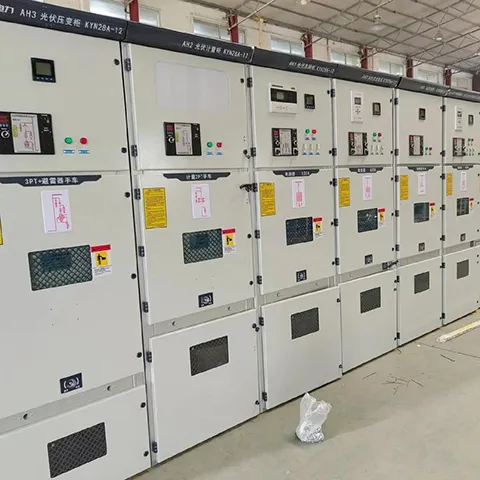

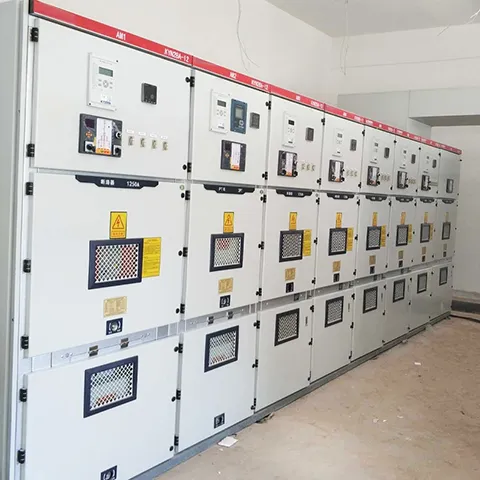

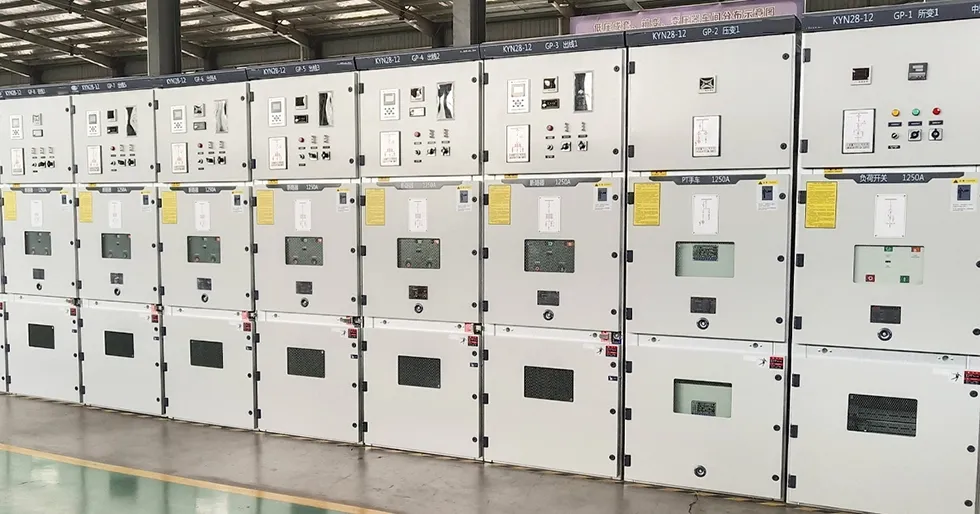

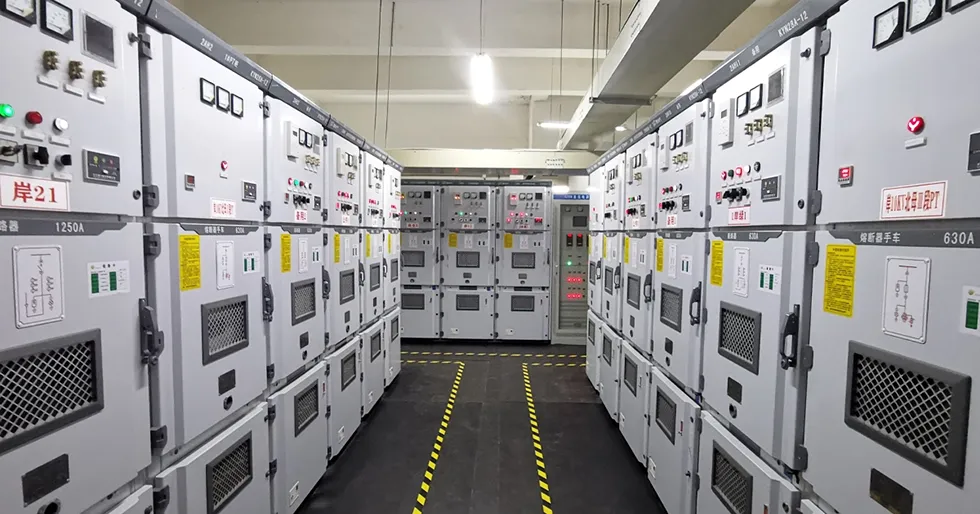

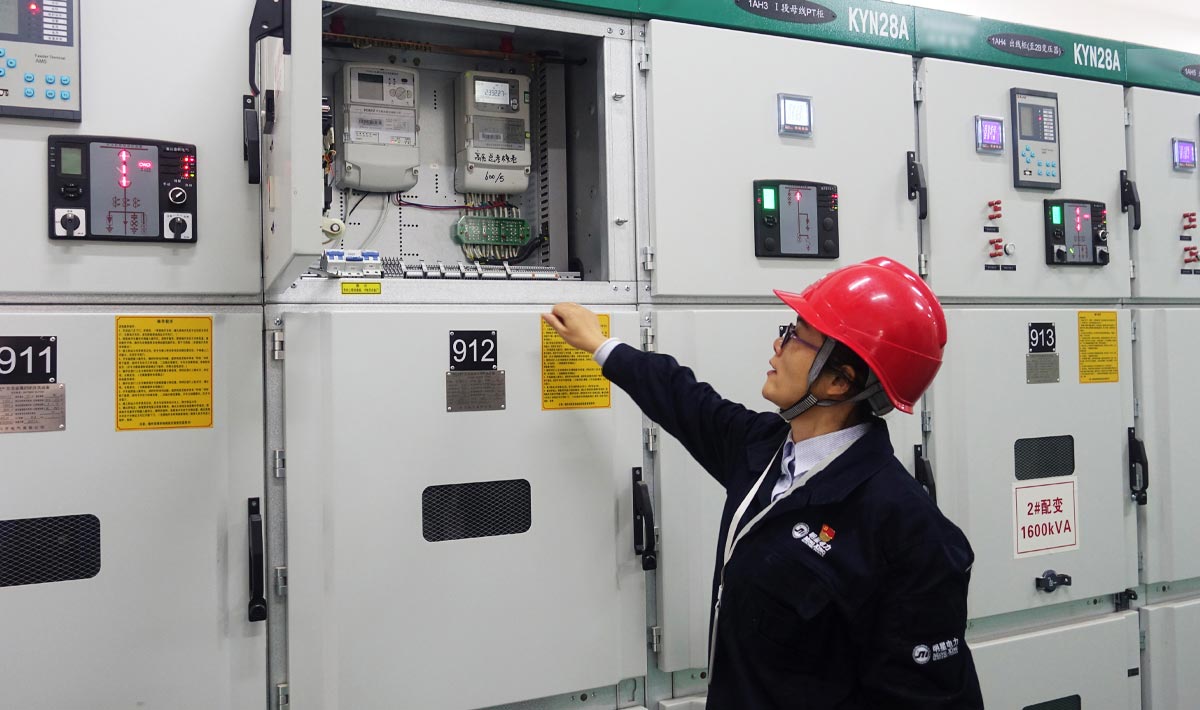

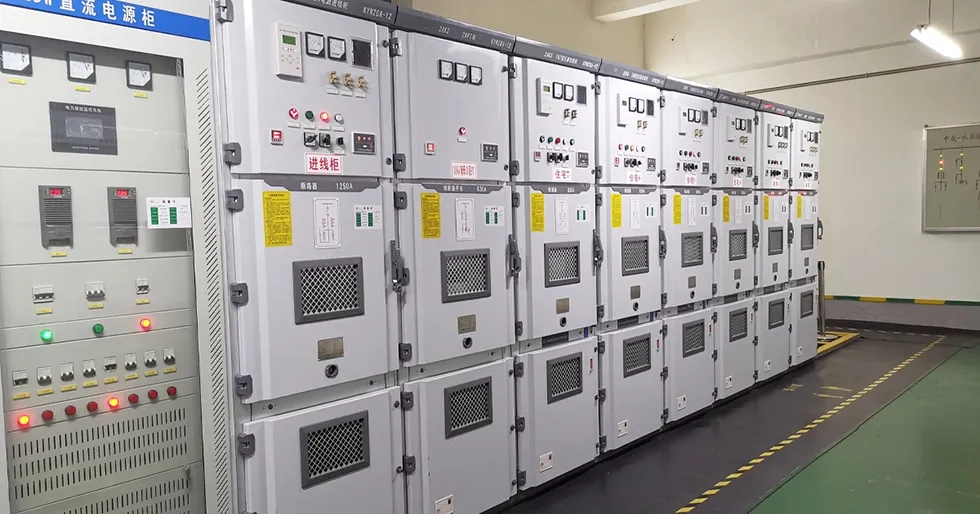

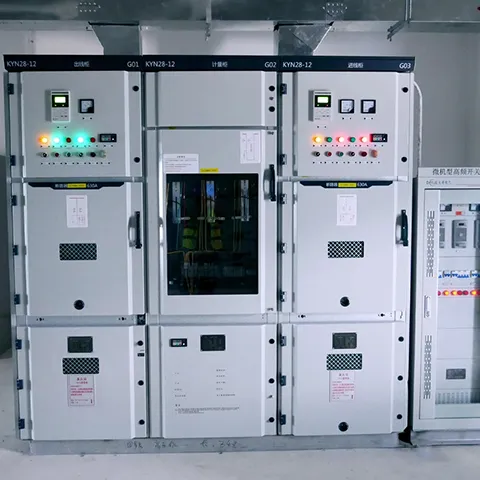

Продукция показывает
