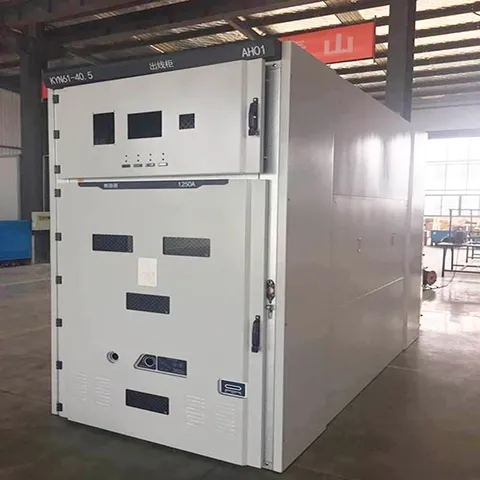

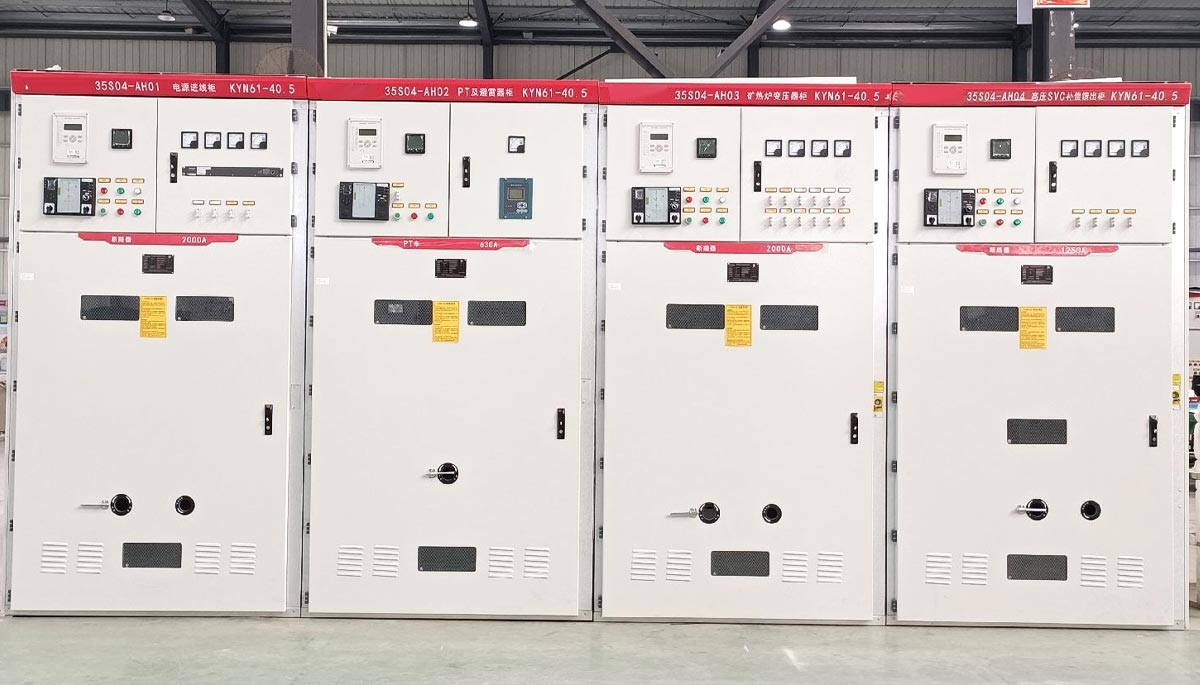

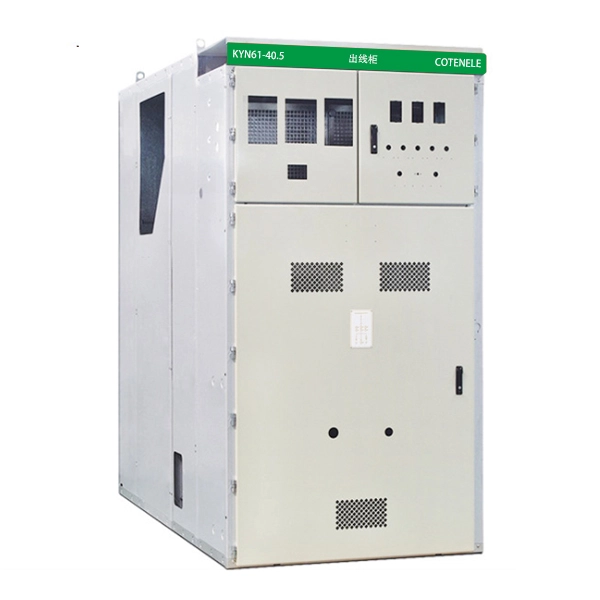

Панели распределительных устройств среднего напряжения 33 кВ с металлическим покрытием

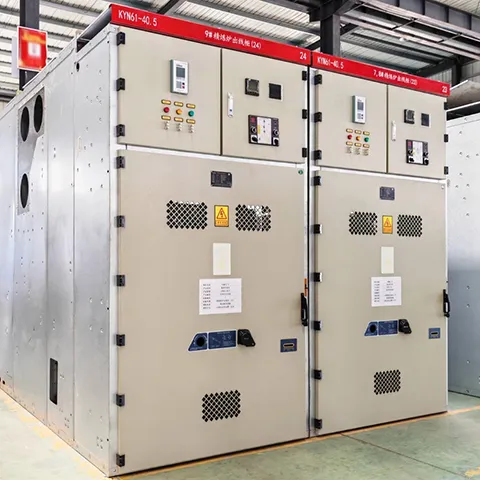

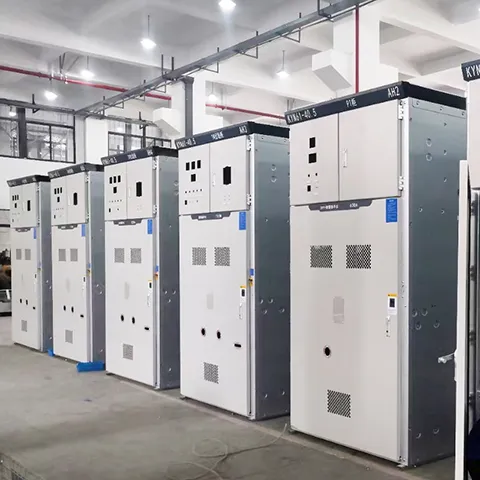

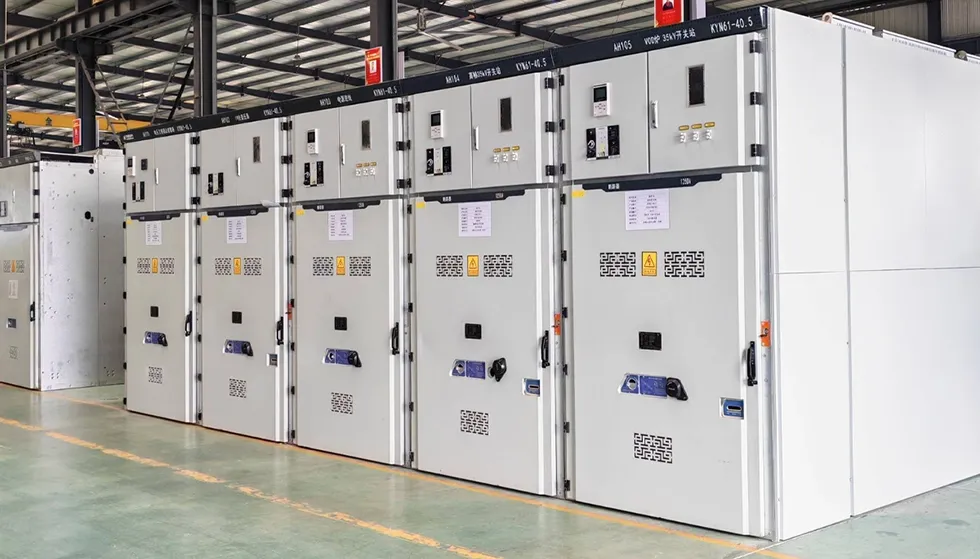

Панели распределительных устройств среднего напряжения с металлическим покрытием серии KYN61-40.5 на напряжение 33 кВ представляют собой широко используемое решение для внутренних распределительных устройств для систем передачи и распределения электроэнергии напряжением 35 кВ. Его полное обозначение — «Бронированное съемное распределительное устройство переменного тока в металлическом корпусе». Cotenele – надежный и опытный производитель данного вида оборудования.

Распределительное устройство KYN61-40.5 в основном используется для управления, защиты и мониторинга электрических цепей в системах передачи и распределения электроэнергии. Обладая отработанной технологией, высокой эксплуатационной безопасностью и проверенной производительностью, он широко применяется на электростанциях, подстанциях, а также в промышленных и горнодобывающих распределительных сетях.

Данное распределительное устройство соответствует следующим стандартам:

GB 3906 — Распределительное устройство переменного тока 3–35 кВ в металлическом корпусе

GB/T 11022 — Общие технические требования к высоковольтному распределительному и контрольному оборудованию

МЭК 62271-200 — Аппаратура распределительная и управляющая в металлическом корпусе переменного тока на номинальное напряжение выше 1 кВ и до 52 кВ.

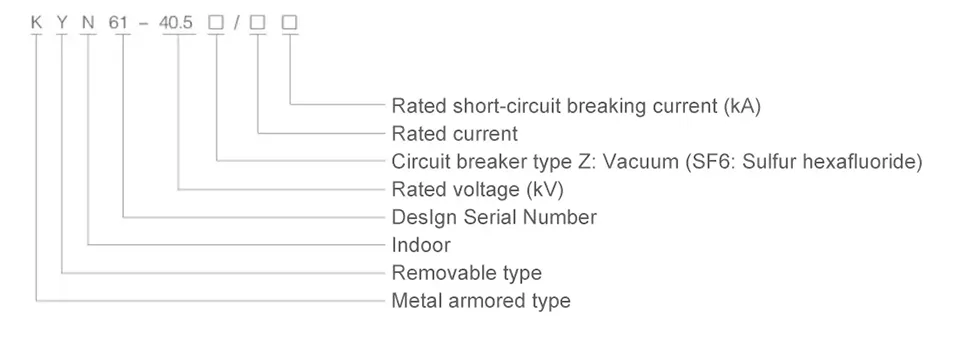

Модель и значения

Основные технические параметры

Основные технические параметры KYN61-40.5

Основные технические параметры KYN61-40.5

Условия труда

1. Температура окружающего воздуха:Максимальная температура должна составлять +40°С, минимальная температура - -10°С.

2. Высота:Место установки не должно превышать 100 м над уровнем моря.

3. Относительная влажность окружающей среды:Среднесуточное значение должно составлять не более 95%, а среднемесячное значение - не более 9о%.

4. Условия окружающего воздуха:Оборудование не предназначено для мест, где присутствуют коррозионные вещества, сильное загрязнение, горючие газы или сильная вибрация.

5. Сейсмические условия:В случае землетрясения его сила не должна превышать 8 баллов.

Каковы применения распределительного устройства KYN61-40.5?

Панели распределительных устройств среднего напряжения серии KYN61-40.5 с металлическим покрытием 33 кВ широко используются в:

1. Электростанции и сетевые подстанции (наиболее распространенные)

2. Промышленные и горнодобывающие предприятия (металлургия, нефтехимия, угольные шахты, цемент, автомобилестроение и т.д.)

3. Проекты возобновляемой энергетики (фотоэлектрические электростанции, ветряные электростанции – на повышающих или распределительных подстанциях)

4. Инфраструктура (аэропорты, больницы, высотные здания, крупные коммерческие комплексы)

5. Специальные приложения (часто используемые места)

Каковы преимущества продукции для распределительного устройства KYN61-40.5?

Высокая безопасность:Полностью металлическая броня, разделенная на отсеки, оснащенная комплексной системой блокировки «пять доказательств» для предотвращения неправильной эксплуатации и обеспечения безопасности персонала и оборудования. Каждый функциональный отсек имеет независимый канал сброса давления для направления дугового замыкания в сторону от оператора.

Высокая надежность:Длительный срок службы; Ключевые компоненты, такие как автоматический выключатель и заземлитель, могут выполнять десятки тысяч механических операций.

Гибкая конфигурация:Совместим с различными марками автоматических выключателей (например, отечественными ZN85, ABB VD4 и т. д.) для удовлетворения различных требований пользователей. Поддерживает несколько основных схем проводки (вход/выход кабеля, ввод/выход воздушной линии и т. д.).

Как купить металлические панели распределительного устройства среднего напряжения 33 кВ?

Пожалуйста, предоставьте следующую информацию перед заказом:

1. Однолинейная схема главной цепи, ее предполагаемое применение, конкретная конфигурация главной цепи, план помещения распределительного устройства, а также чертежи расположения и компоновки оборудования. Будет лучше, если вы предоставите подробные документы с требованиями проекта.

2. Требования к функциям управления, измерения и защиты распределительного устройства, а также требования к другому закрытому оборудованию и средствам автоматизации.

3. Обозначение типа, технические характеристики и количество каждого электрического компонента, используемого в распределительном устройстве.

4. Если между ячейками распределительного устройства или шкафом вводной линии требуется шинный перемычок, должны быть указаны следующие подробные данные: номинальная токоведущая способность шинного перемычки, ее пролет и высота над полом.

5. Если распределительное устройство будет использоваться в особых условиях окружающей среды, такие условия должны быть подробно указаны при размещении заказа.

6. Любые другие особые требования должны быть обсуждены и согласованы с нашей компанией.

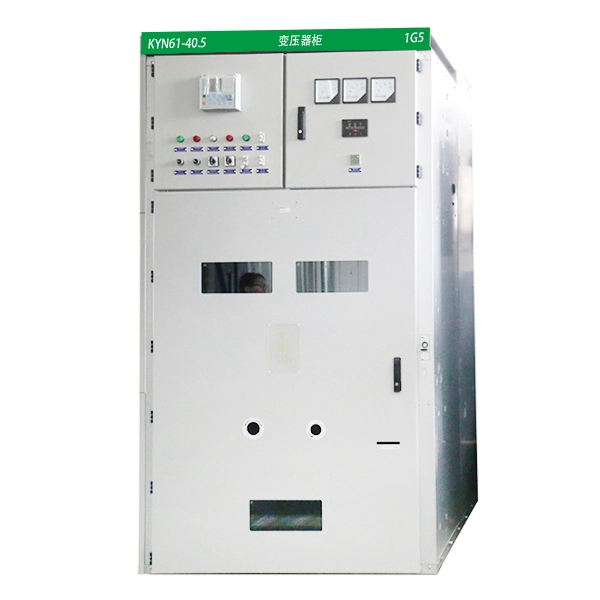

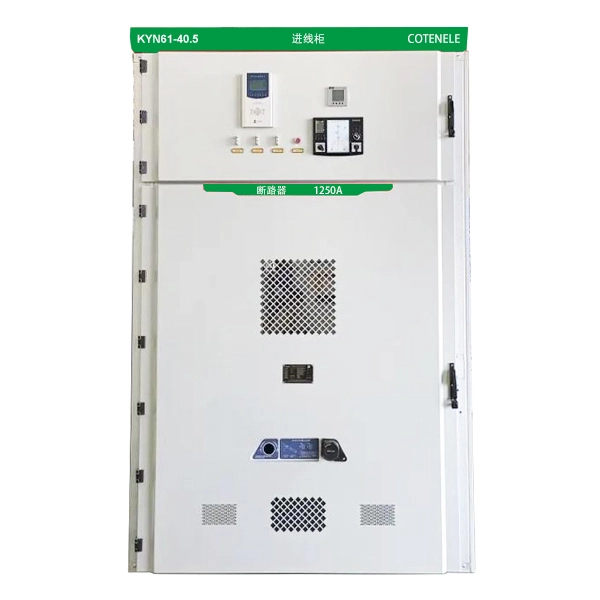

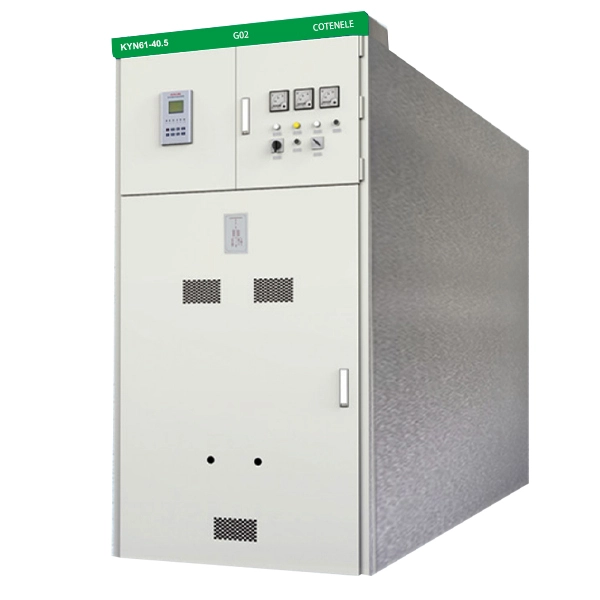

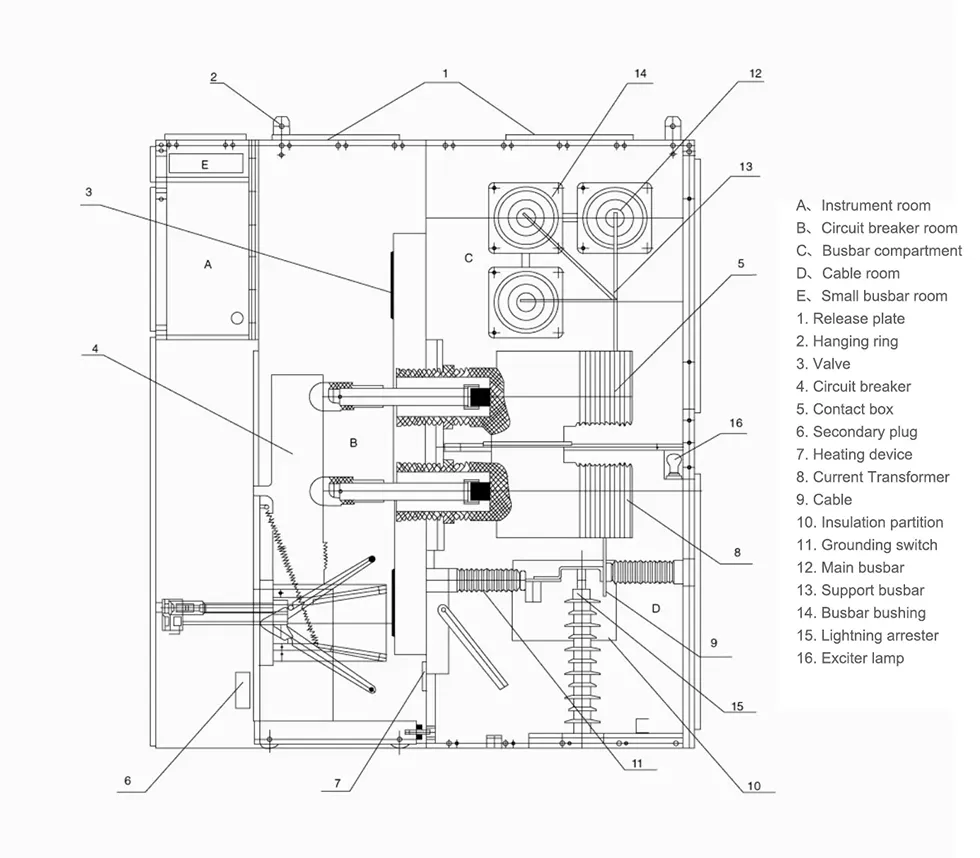

Внешний вид и размеры
