Панели среднего напряжения кольцевого основного блока 11 кВ

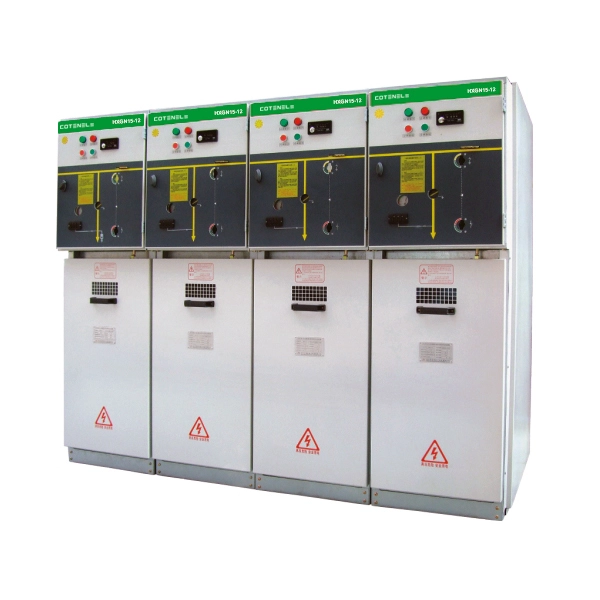

Компания Cotenele является одним из наиболее важных производителей RMU в Китае. Компактные кольцевые главные блоки HXGN15-12, производимые нами, широко популярны на рынке. Панели среднего напряжения среднего напряжения HXGN15-12 11 кВ представляют собой кольцевые основные блоки фиксированного типа, которые обычно используются в трехфазных системах распределения электроэнергии 11 кВ, 50 Гц. Этот RMU HXGN15-12 имеет модульную конструкцию с отдельными отсеками шин и распределительного устройства, а также механизмом затвора, который изолирует распределительное устройство при размыкании выключателя нагрузки, что обеспечивает безопасное обслуживание. Выключатель нагрузки нагнетательного типа обеспечивает надежное прерывание, а приводной механизм (ручной или с приводом от двигателя) включает в себя комплексную блокировку с пятью блокировками. Его трехфазное расположение спереди назад сводит к минимуму занимаемую площадь. Компоненты легко заменяются, и устройство не представляет опасности возгорания или взрыва. Он подходит для кольцевых сетей и терминальных приложений, включая компактные подстанции.

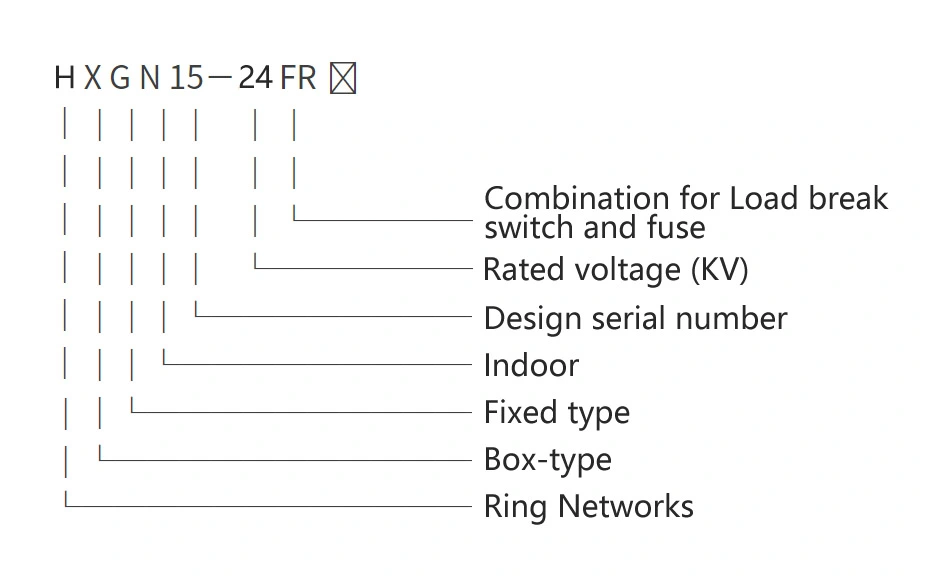

Модель и значения

Основные технические параметры

Основные технические параметры РМУ

Параметры трансформатора предохранителя

Условия труда

1. Температура окружающей среды:-25℃~ +40℃;

2. Высота:Не превышать 1000 м над уровнем моря:

3. Влажность окружающей среды:Среднесуточная относительная влажность ≤ 95 %: Среднемесячная относительная влажность ≤ 90 %

4. Давление водяного пара:Среднесуточная относительная влажность ≤ 2,2 кПа; Среднемесячная относительная влажность ≤ 1,8 кПа;

5. Окружающая среда:отсутствие пожара, опасности взрыва, серьезного загрязнения, химической коррозии и сильной вибрации.

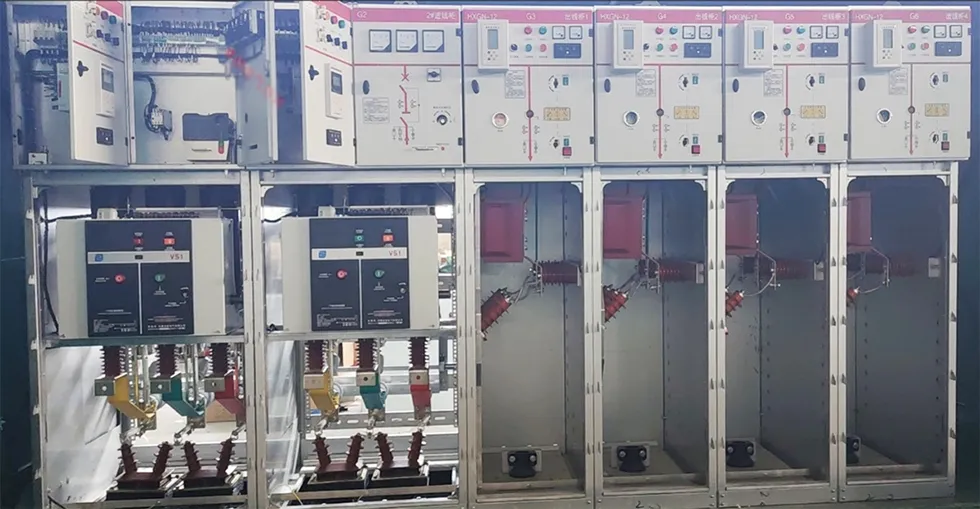

Структура продукта

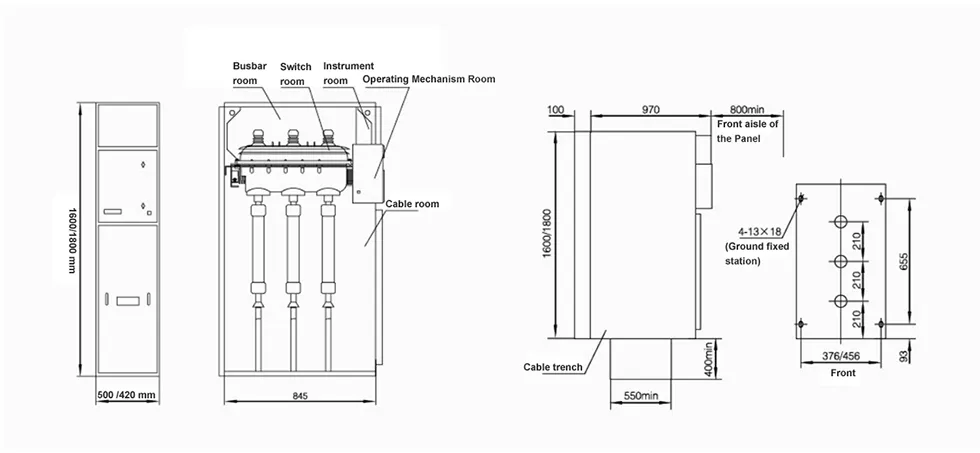

Панели среднего напряжения среднего напряжения HXGN15-12 11 кВ имеют фиксированный металлический корпус. Корпус обычно изготавливается из клепаных листов оцинкованной алюминиевой стали и обычно состоит из верхнего блока и нижнего кабельного отсека.

Устройство состоит из следующих четырех функциональных отсеков:

Принцип работы

1. Принцип гашения дуги главного выключателя.

Элегазовый выключатель нагрузки RMU:Корпус переключателя изготовлен из эпоксидной смолы и заполнен газом SF6, который служит как изолирующей, так и дугогасящей средой. В процессе открытия механизм нагнетательного типа генерирует поток газа, который гасит дугу, что может обеспечить стабильную и надежную работу прерывания.

Вакуумный выключатель нагрузки RMU:Использует вакуумный прерыватель, в котором высокая диэлектрическая прочность вакуума гасит дугу. Эта версия предлагает преимущества отсутствия риска возгорания или взрыва и длительного электрического срока службы.

2. Принцип защиты комбинации выключателя и предохранителя.

Выключатель нагрузки может комбинироваться с предохранителями. Когда какой-либо фазный предохранитель перегорает, его ударник запускает рычажный механизм, который размыкает выключатель нагрузки, обеспечивая однократное прерывание тока короткого замыкания для защиты трансформатора.

3. Принцип питания кольцевой сети.

Основные блоки кольцевой сети можно гибко комбинировать и расширять для формирования блоков питания кольцевой сети. При выходе из строя одной входящей линии другая входящая линия может поддерживать электропитание, обеспечивая непрерывную работу пользовательских филиалов.

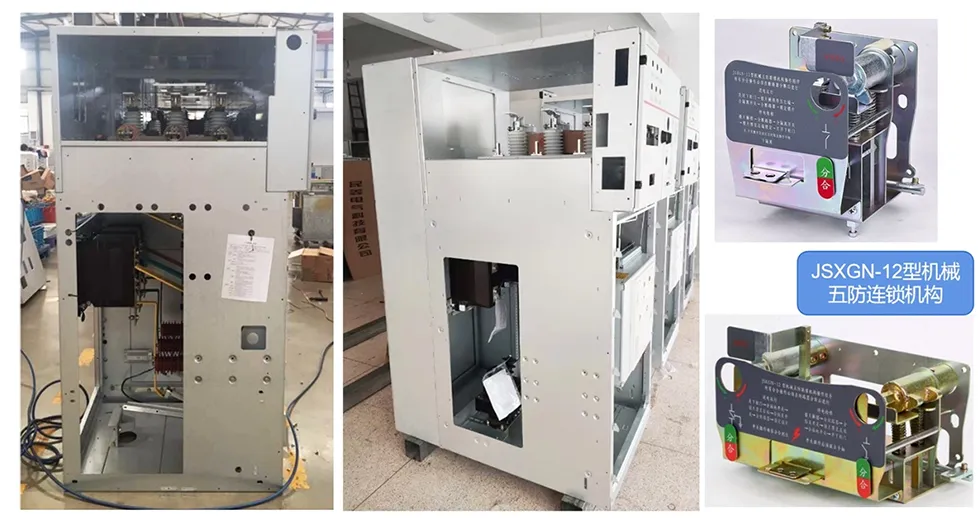

4. Механизм защитной блокировки.

Панели среднего напряжения кольцевого основного блока 11 кВ оснащены комплексным механическим блокировочным устройством «пяти доказательств». Например, люк можно открыть только после размыкания выключателя нагрузки и замыкания заземлителя; выключатель нагрузки не может быть замкнут, когда люк открыт.

Почему стоит выбрать Котенеле?

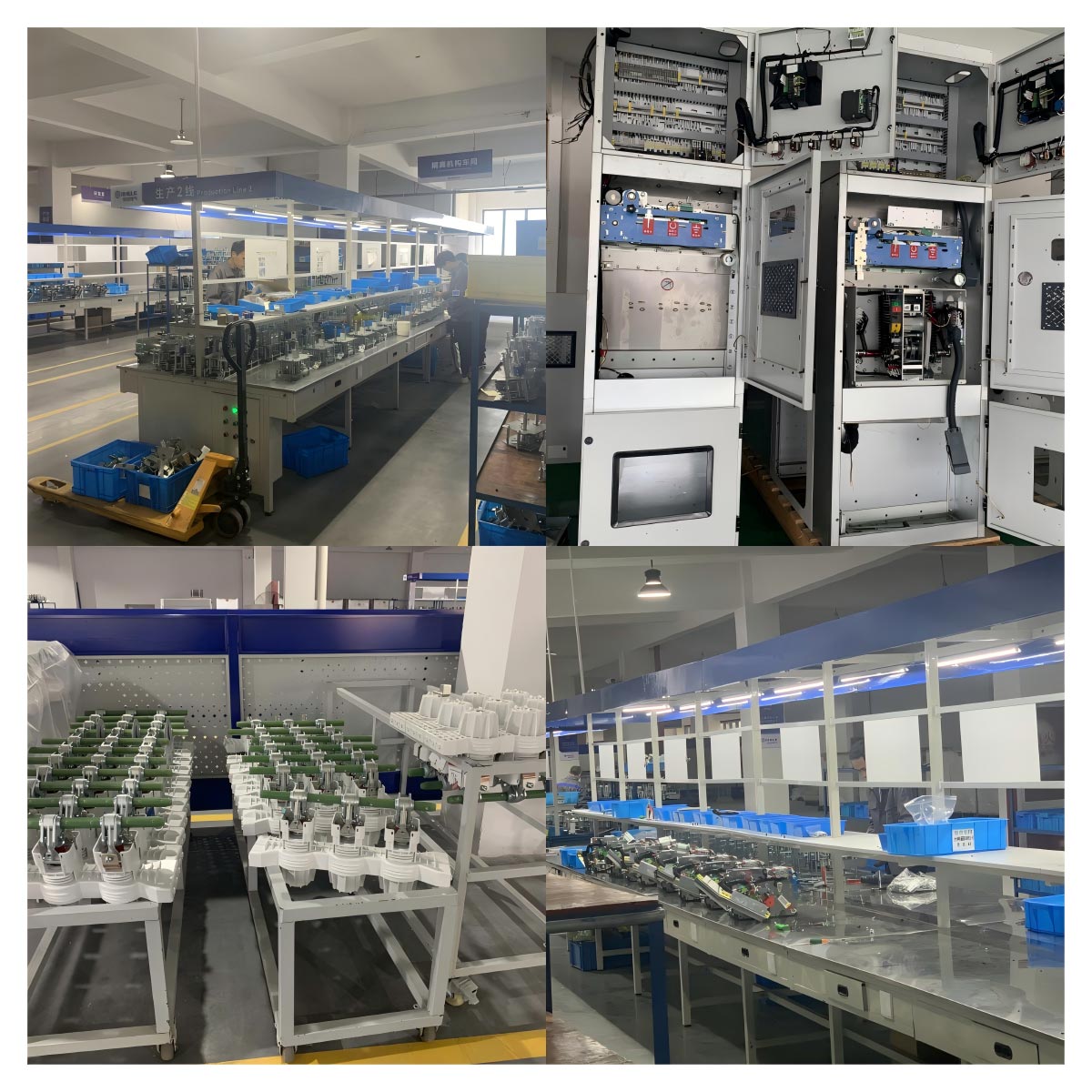

Cotenele International Trade (Вэньчжоу) Co., Ltd. — высокотехнологичный производитель и экспортер, который объединяет собственный завод площадью 30 000 м² и многолетний опыт технологического накопления в производстве основных компонентов распределительных устройств 12–40,5 кВ.

Мы вложили много усилий в исследования и разработку распределительных устройств с элегазовой изоляцией, экологически чистых распределительных устройств и распределительных устройств с воздушной изоляцией, а также имеем полную линейку продуктов, охватывающую кольцевые распределительные устройства, сборные подстанции, трансформаторы, автоматические выключатели, разъединители и другую продукцию. Наша продукция служит требовательным секторам, таким как энергетика, железная дорога, нефтехимия, метро, ​​муниципальное строительство, сталелитейная и угольная промышленность.

Опираясь на сертификаты ISO9001, ISO14001 и ISO18001, мы полностью внедрили управление ERP и добились ключевых прорывов в области защиты окружающей среды, компактного дизайна, интеллекта и работы без обслуживания.

Расположенная в «электрической столице» Китая (Люши, Юэцин), мы являемся не только производителем, но и высококачественным интегрированным поставщиком комплектных компонентов среднего напряжения. Наша команда идет в ногу со временем, стремясь предоставлять лучшие продукты и лучший сервис. Свяжитесь с нами, чтобы убедиться в надежности, инновациях и искренней поддержке.

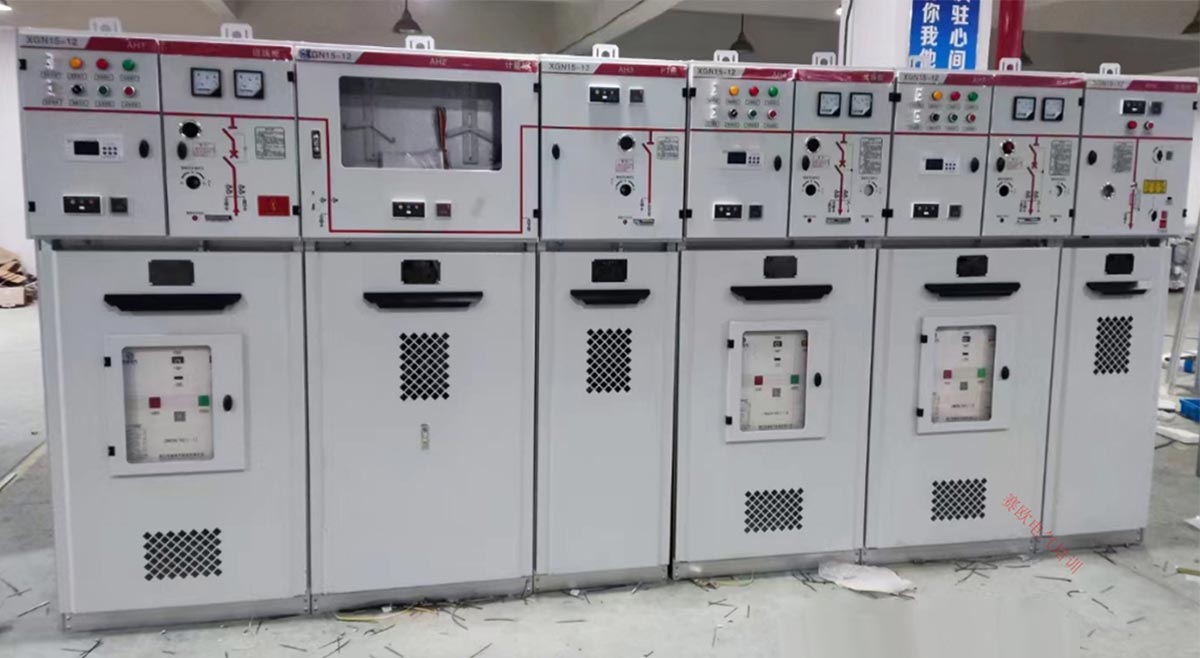

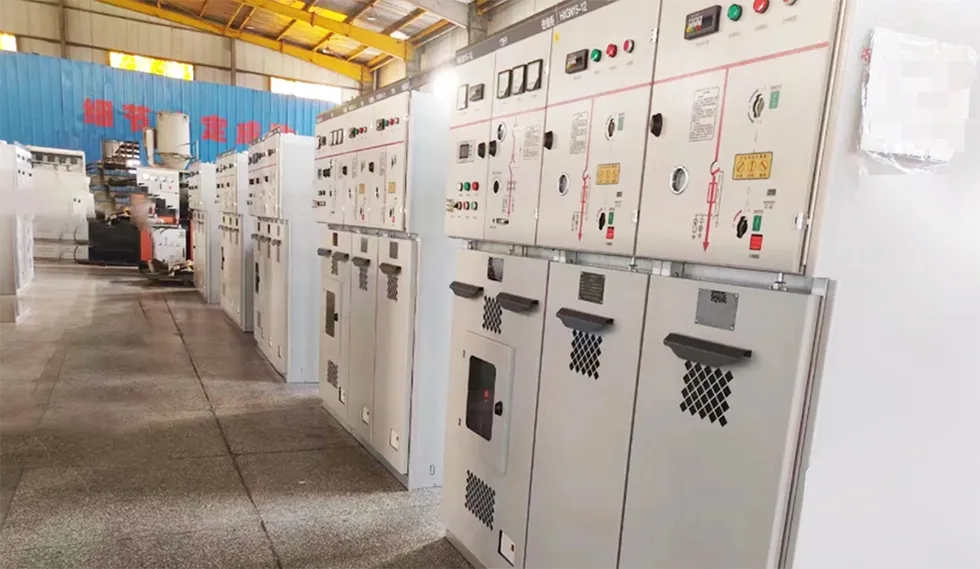

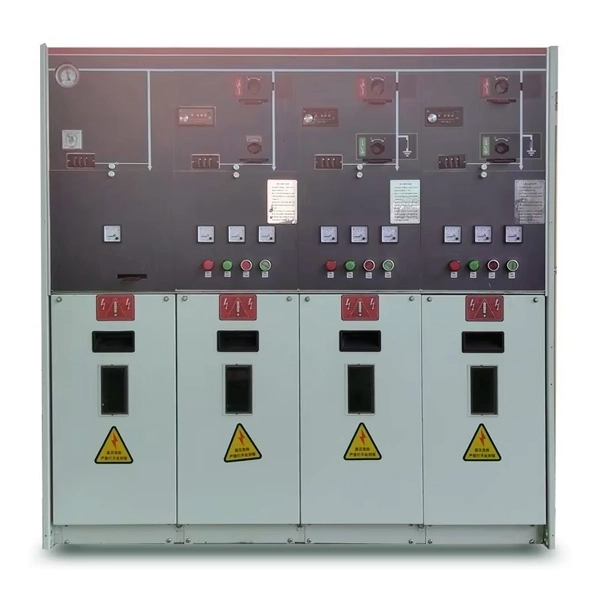

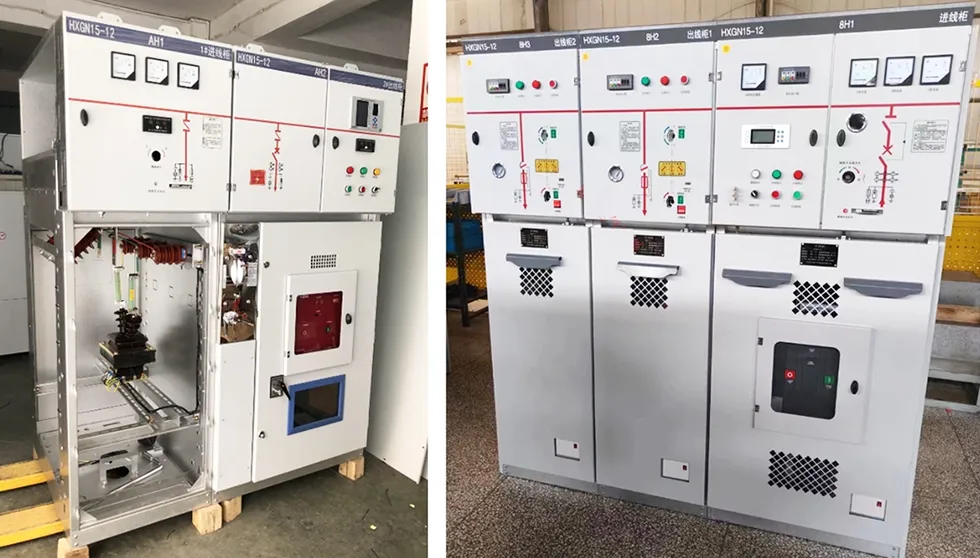

Продукция показывает
