Распределительное устройство с элегазовой изоляцией 22 кВ среднего напряжения

Основные технические параметры

Условия эксплуатации

1. Диапазон температур окружающей среды:От -40°С до +40°С.

2. Условия относительной влажности:Среднесуточная относительная влажность ≤ 95 %, среднемесячная относительная влажность ≤ 90 %.

3. Требования к высоте:Высота установки не должна превышать 2000 метров. Для применений на больших высотах необходимо четко указать конкретное значение высоты.

4. Сейсмостойкость:Интенсивность землетрясения не превышает 8 баллов.

5. Условия места установки:Оборудование должно быть установлено в местах, свободных от пожароопасности, риска взрыва, сильного загрязнения, химической коррозии и сильной вибрации.

6. Степени защиты:IP67 для отсека с газом SF₆, IP67 для предохранителей и IP3X для корпуса распределительного устройства.

Структура продукта и принцип работы

Основная структура:

Наиболее отличительной особенностью распределительного устройства с элегазовой изоляцией напряжением 22 кВ является его полностью закрытая, полностью изолированная конструкция. Основным компонентом является газонепроницаемый резервуар из нержавеющей стали толщиной 3 мм, сваренный лазером. Этот резервуар действует как прочная «крепость», охватывающая все части, находящиеся под высоким напряжением, и заполняющая их изолирующим газом, обеспечивая степень защиты IP67, что означает, что он может выдерживать кратковременное погружение в воду.

Полная КРУЭ 22 кВ обычно состоит из нескольких функциональных блоков:

1. Блок C (блок выключателя нагрузки) – создает и отключает нормальные токи нагрузки.

2. F-блок (комбинированный блок выключателя нагрузки и предохранителя) – обеспечивает защиту от короткого замыкания, обычно для трансформаторов.

3. Блок V (блок автоматического выключателя) – способен включать, проводить и отключать как нормальный ток, так и ток повреждения (короткого замыкания).

4. Вспомогательные блоки – включая блоки шинного подключения, учета, ПТ (трансформатора напряжения).

Эти блоки можно гибко комбинировать посредством бокового или верхнего расширения для соответствия различным конфигурациям сети.

Принцип работы:Газовая изоляция + вакуумная дуговая закалка

Изоляция:Диэлектрическая прочность зависит от находящегося внутри изолирующего газа – обычно SF₆ или сухого воздуха, что обеспечивает гораздо меньшие зазоры и, следовательно, компактный размер оборудования.

Гашение дуги:При размыкании переключателя между контактами образуется дуга. В КРУЭ обычно используется вакуумный прерыватель для быстрого и надежного гашения дуги.

Преимущества и рабочая среда

Основные преимущества:

Высокая надежность и безопасность: не подвержен влиянию внешних неблагоприятных факторов, таких как конденсат, загрязнение, соляные брызги и мелкие животные.

Компактность и экономия места: по сравнению с распределительными устройствами с воздушной изоляцией они позволяют сэкономить более 60% полезной площади.

Конструкция, не требующая обслуживания: не требуется регулярная чистка; Расчетный срок эксплуатации >30 лет.

Высокая адаптация к окружающей среде: работает при температуре от -40°C до +40°C, на большой высоте, при высокой влажности и т. д.

Рабочий объем

Городские распределительные сети (центр города, коммерческие здания, высотные жилые дома)

Возобновляемая энергия (подключение к сети ветровой, солнечной фермы)

Промышленность и инфраструктура (центры обработки данных, железнодорожный транспорт, аэропорты, шахты)

Суровые условия (большая высота, прибрежный соляной туман, химическое загрязнение)

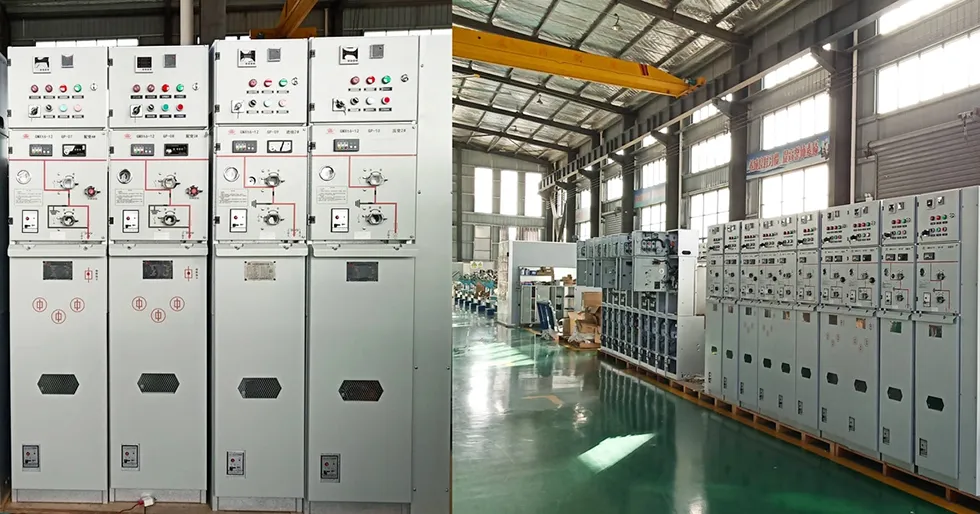

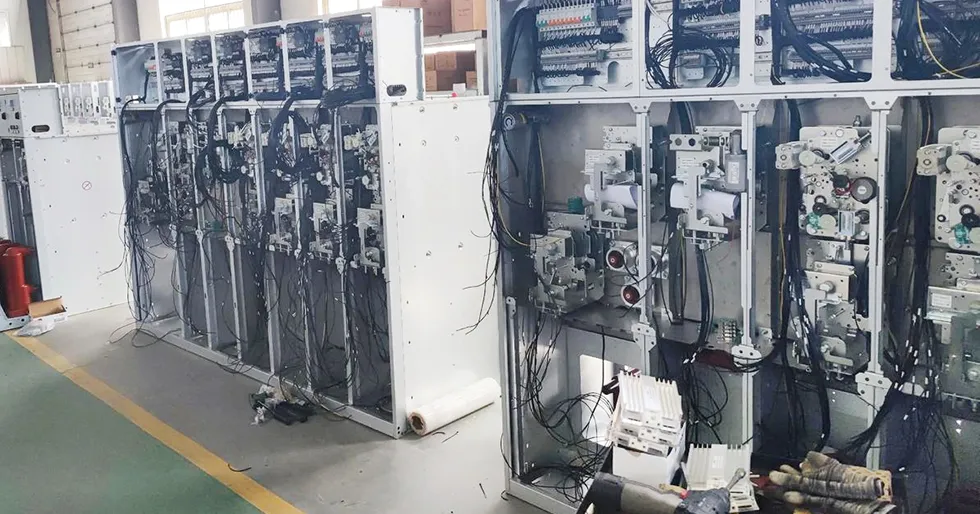

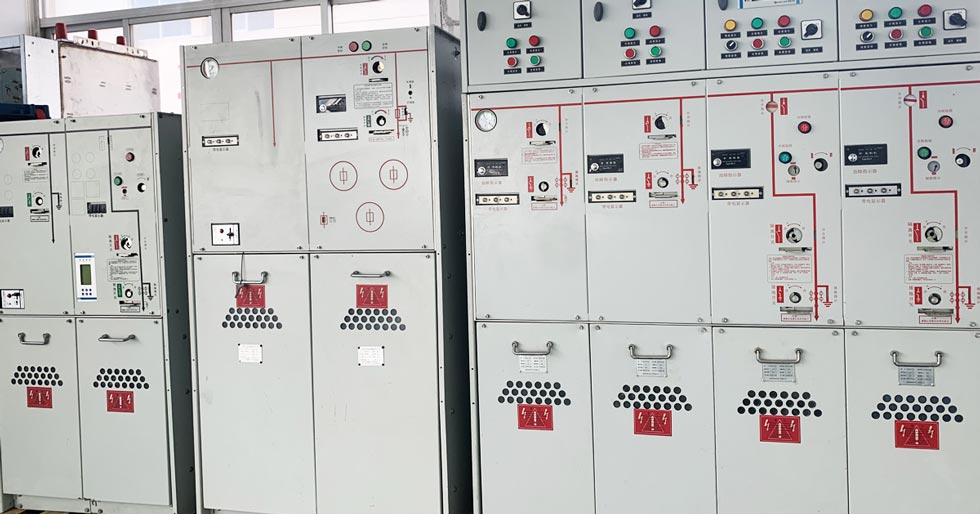

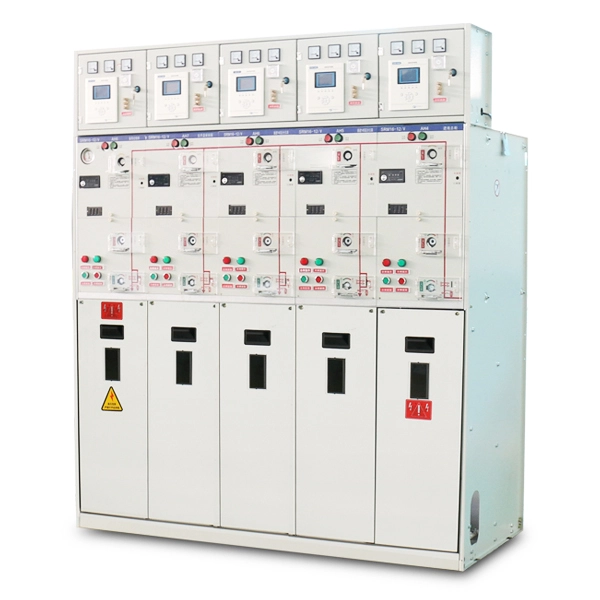

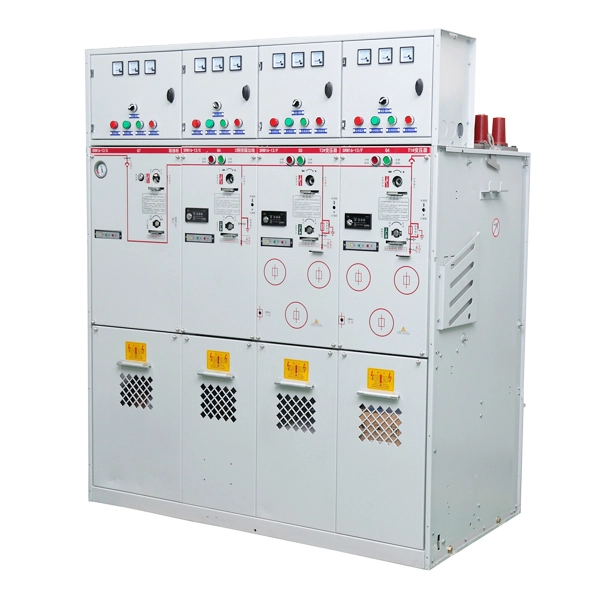

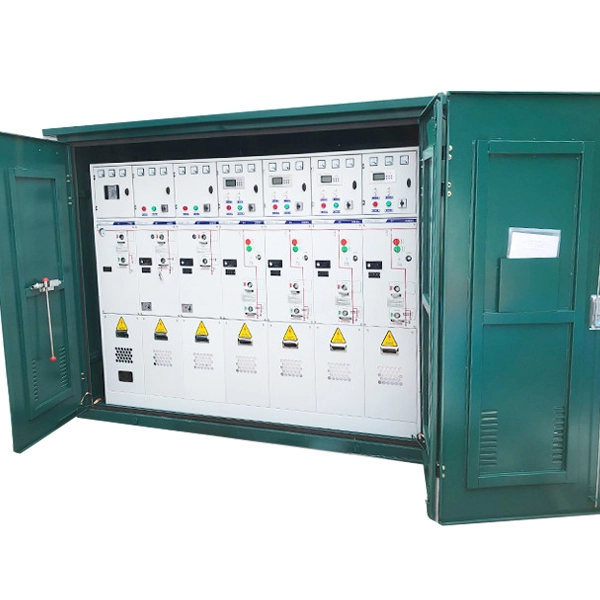

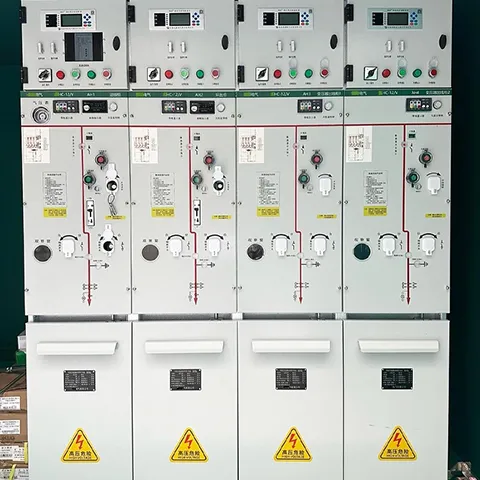

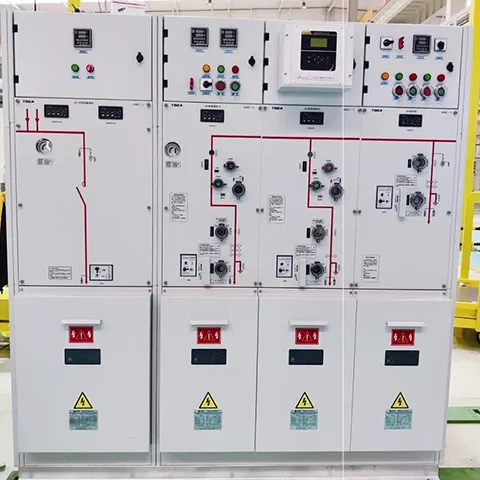

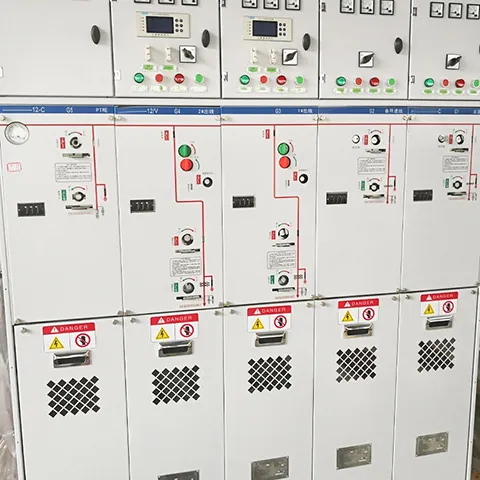

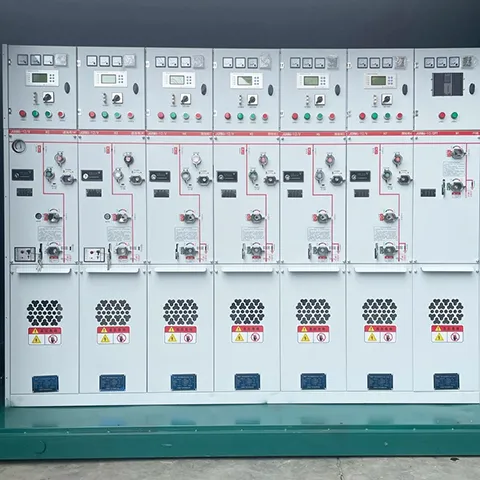

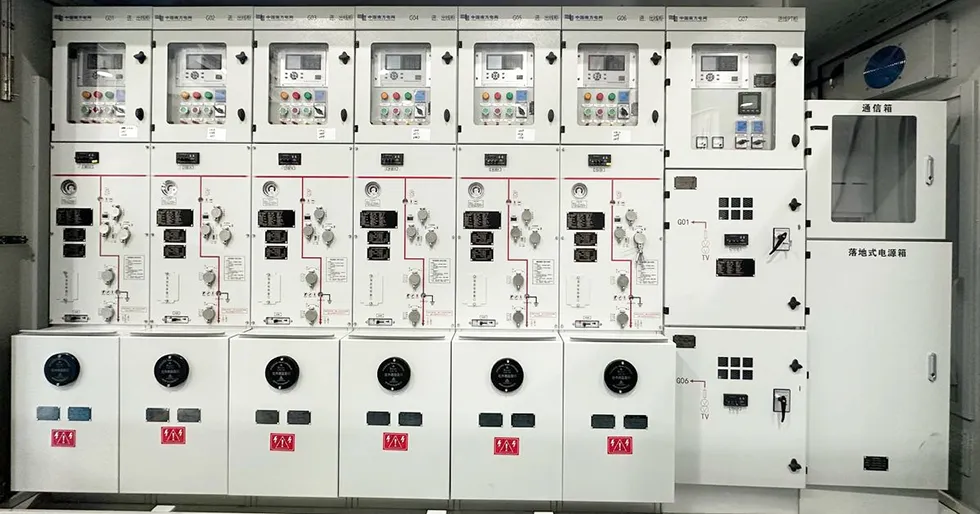

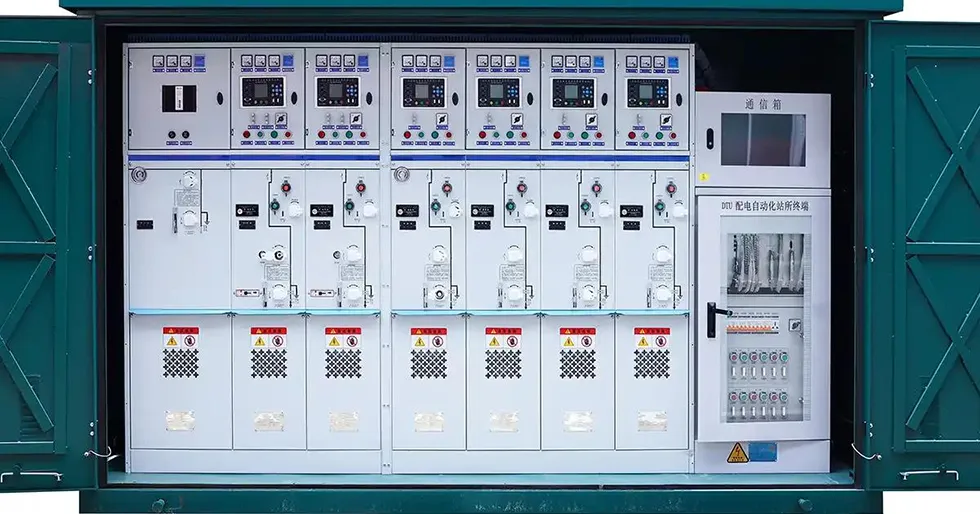

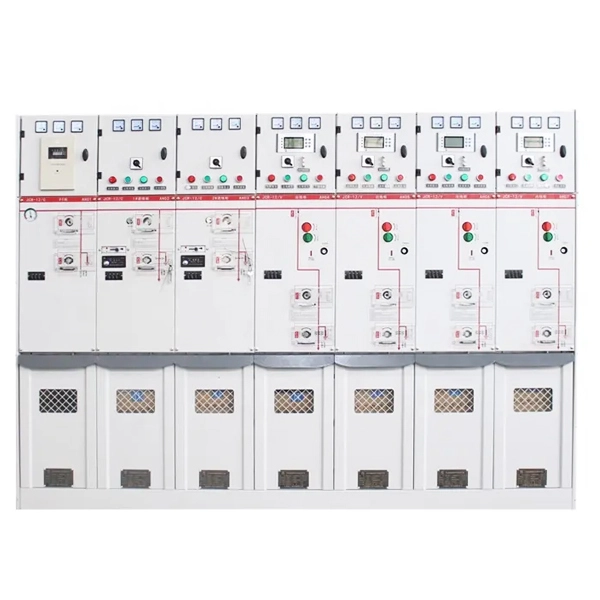

Продукция показывает
