24KV SF6 Бесплатное экологически чистое распределительное устройство

Чтобы идти в ногу с тенденцией развития энергетической отрасли, компания Cotenele на протяжении многих лет занимается исследованиями и разработкой экологически чистого распределительного устройства без элегазового напряжения 24 кВ. Ее основной целью является сокращение или полная замена газа гексафторида серы (SF₆), который широко используется в традиционных распределительных устройствах. В традиционных распределительных системах среднего напряжения широко используются кольцевые силовые агрегаты с элегазовой изоляцией.

Однако в условиях ужесточения глобального контроля над выбросами парниковых газов и введения в Китае целей «углеродного пика и углеродной нейтральности» содействие разработке и внедрению экологически чистых распределительных устройств стало неизбежным выбором для энергетической отрасли. Экологически чистое распределительное устройство, как оборудование, которое «использует мало или совсем не использует экологически вредные среды, оказывает низкое воздействие на окружающую среду на протяжении всего своего жизненного цикла и обладает экологической адаптируемостью», постепенно становится основным продуктом в сфере распределения. В настоящее время рыночный спрос на экологически чистые распределительные устройства продолжает расти, и постоянно появляются технологические инновации.

Что такое экологически чистое распределительное устройство с элегазовой изоляцией:

Экологичное распределительное устройство в металлическом корпусе с элегазовой изоляцией – это «распределительное устройство в металлическом корпусе, в котором в качестве основной изоляции используется экологически чистый газ, вакуумное прерывание, все части под высоким напряжением (кроме вводных/отходящих устройств) заключены в металлический резервуар с небольшим положительным давлением (<0,04 МПа), используется небольшое количество твердых изоляционных материалов в качестве опор, имеет класс непрерывности работы не ниже LCS2A и способен нормально отключать ток короткого замыкания при нулевом манометрическом давлении». В настоящее время это наиболее широко используемый тип экологически чистого распределительного устройства.

По функциям применения экологически чистые элегазовые распределительные устройства в металлическом корпусе можно разделить на распределительные устройства кольцевого типа (РМУ) и распределительные устройства (КРУЭ, КРУЭ).

Основные изоляционные материалы:

1. Сухой воздух: N₂ и сухой воздух можно использовать в качестве изолирующей среды в распределительных устройствах среднего напряжения от 12 до 40,5 кВ. Когда давление сухого воздуха увеличивается примерно в три раза по сравнению с изоляцией SF₆, требования к изоляции могут быть выполнены.

2. Азот (N₂): Чистый N₂ является одним из наиболее экологически чистых изолирующих сред и широко используется в экологически чистых распределительных устройствах с элегазовой изоляцией на напряжение 12 кВ.

3. Другие экологически чистые газы: к ним относятся смеси 80% N₂/20% O₂, CO₂, C₃, C₅ и т. д., некоторые из которых уже нашли коммерческое применение.

4. С точки зрения конструкции, газовый бак распределительного устройства с элегазовой изоляцией сварен из тонких металлических пластин, что обеспечивает простой производственный процесс, обеспечивающий постоянство, стабильность и эксплуатационную надежность продукции во время массового производства, что является основным подходом в Китае.

Строительство экологически чистого распределительного устройства с элегазовой изоляцией

Экологичное распределительное устройство с элегазовой изоляцией имеет модульную конструкцию.

Внутренние отсеки экологически чистого элегазового распределительного устройства в основном включают в себя следующие части:

1. Газонаполненный отсек (бензобак)

Газонаполненный отсек является основной частью экологически чистого элегазового распределительного устройства. Он изготовлен из сваренных с высокой точностью пластин из нержавеющей стали и заполнен изнутри экологически чистыми газами, такими как сухой воздух или азот. Первичные токоведущие части (главная шина) и корпус переключателя герметично закрыты внутри бензобака. Уровень защиты этого бензобака может достигать IP67, а его внутренняя часть не подвержена влиянию внешних условий окружающей среды, обладает кратковременной водонепроницаемостью и защитой от конденсации. В бензобаке используется газовая изоляция с небольшим положительным давлением (≤0,04 МПа), что снижает вероятность утечки газа. Даже если в бензобаке произойдет утечка, достаточная прочность изоляции может поддерживаться при нулевом манометрическом давлении, не влияя на нормальную работу.

2. Низковольтный отсек (приборный отсек)

Низковольтный отсек расположен в верхней или передней части шкафа и используется для установки вторичного оборудования, такого как устройства защиты микрокомпьютера, интеллектуальные контроллеры и измерительные приборы. Приборный отсек может быть оснащен микрокомпьютерной защитой и другими приборами, а также реализовывать «четырёхдистанционные» функции (дистанционное измерение, дистанционная сигнализация, дистанционное управление, дистанционная регулировка), обеспечивающие возможности автоматизации и разведки.

3. Кабельный отсек

Кабельный отсек расположен в нижней части шкафа и используется для подключения входящих и исходящих кабелей. Здесь также можно разместить такое оборудование, как ограничители перенапряжения и трансформаторы напряжения. Для входящих и исходящих соединений используются вставные кабельные соединения, которые полностью изолированы и экранированы, что обеспечивает эксплуатационную безопасность.

Отсек рабочего механизма

В отсеке привода установлены пружинные приводы разъединителя и главного выключателя, обеспечивающие как ручное, так и электрическое управление. Механизм интегрирован с переключателем для обеспечения блокировки. В рабочем механизме меньше деталей, что позволяет уменьшить количество звеньев передачи и повысить надежность.

4. Основные компоненты

Ключевые внутренние компоненты включают вакуумный выключатель, разъединитель, заземлитель, главную шину, ограничитель перенапряжений и т. д. Они размещаются внутри герметичного бензобака как функциональные блоки, образуя каждый газонаполненный отсек.

Сценарии применения

1. Городские распределительные сети

Экологически чистое распределительное устройство наиболее широко применяется в городских распределительных сетях. По сравнению с традиционными распределительными устройствами среднего напряжения, экологически чистые распределительные устройства с элегазовой изоляцией занимают небольшую площадь, имеют высокие показатели безопасности и высокую устойчивость к суровым условиям окружающей среды, что дает им большие преимущества в городских районах с ограниченными земельными ресурсами. Экологически чистые распределительные устройства с элегазовой изоляцией широко используются в городских жилых и коммерческих помещениях, а также на подстанциях.

2. Сектор возобновляемых источников энергии

Экологичные распределительные устройства пользуются наиболее быстрорастущим спросом в секторе возобновляемых источников энергии. Подключение к сети ветряных и фотоэлектрических электростанций часто сталкивается с колебаниями напряжения. Экологически чистые кольцевые главные блоки с элегазовой изоляцией и C-GIS могут точно удовлетворить потребности в надежном распределении крупномасштабного подключения к базовой сети возобновляемой энергии. Основные приложения включают в себя:

Морская ветроэнергетика, береговые ветровые/фотоэлектрические системы и системы хранения энергии.

3. Центры обработки данных

К дата-центрам предъявляются чрезвычайно высокие требования к надежности электроснабжения и защите окружающей среды. Экологически чистое распределительное устройство может удовлетворить двойные требования: высоконадежное распределение электроэнергии и низкоуглеродная работа.

4. Транспортная инфраструктура

Экологически чистые распределительные устройства широко используются в транспортной инфраструктуре, такой как метро, ​​высокоскоростные железные дороги, аэропорты, автомагистрали и т. д.

5. Применение в экстремальных условиях

Экологически чистое распределительное устройство с элегазовой изоляцией особенно подходит для зон с суровыми условиями эксплуатации, таких как прибрежные, влажные, высокотемпературные, сильные холода, высокогорные, химически агрессивные газы или сильно загрязненные территории.

Экологичное распределительное устройство с элегазовой изоляцией VS SF₆Распределительное устройство с газовой изоляцией

Ниже приводится всестороннее сравнение распределительных устройств с элегазовой изоляцией (SF₆ GIS), экологически чистых распределительных устройств с элегазовой изоляцией (экологичных GIS). Эти два технических маршрута являются основными вариантами распределения среднего напряжения, каждый из которых имеет существенные различия в изолирующей среде, конструкции, преимуществах и ограничениях.

Почему стоит выбрать экологически чистые распределительные устройства Contenele 24 кВ?

Экологически чистое распределительное устройство Conteneles является идеальным выбором для достижения целей углеродной нейтральности:

• Экологическое лидерство: вместо SF₆ используется азот (N₂) или сухой воздух, нулевые выбросы парниковых газов. Признан «Типичным примером инноваций в области зеленых технологий 2024 года».
• Безопасность и надежность: степень защиты IP67, нормальная работа при нулевом манометрическом давлении, механический срок службы до 11 000 операций и выдерживаемое напряжение 42 кВ при нулевом манометрическом давлении.
• Высокая емкость и компактность: ширина всего 600 мм, максимальный ток фидера до 3150 А, что позволяет легко удовлетворить потребности в распределении сильноточных токов.
• Интеллектуальный и не требующий обслуживания: работа основана на интеллектуальной платформе и обеспечивает надежное качество, безопасность, надежность и срок службы, не требующий обслуживания.
• Широкое применение: занимает первое место в рейтинге экологически чистых распределительных устройств высокого давления с элегазовой изоляцией на напряжение 35 кВ, с процентом выигрышей 18% в проектах SPIC и Huaneng, а также годовой производственной мощностью 10 000 единиц для полной гарантии поставки.

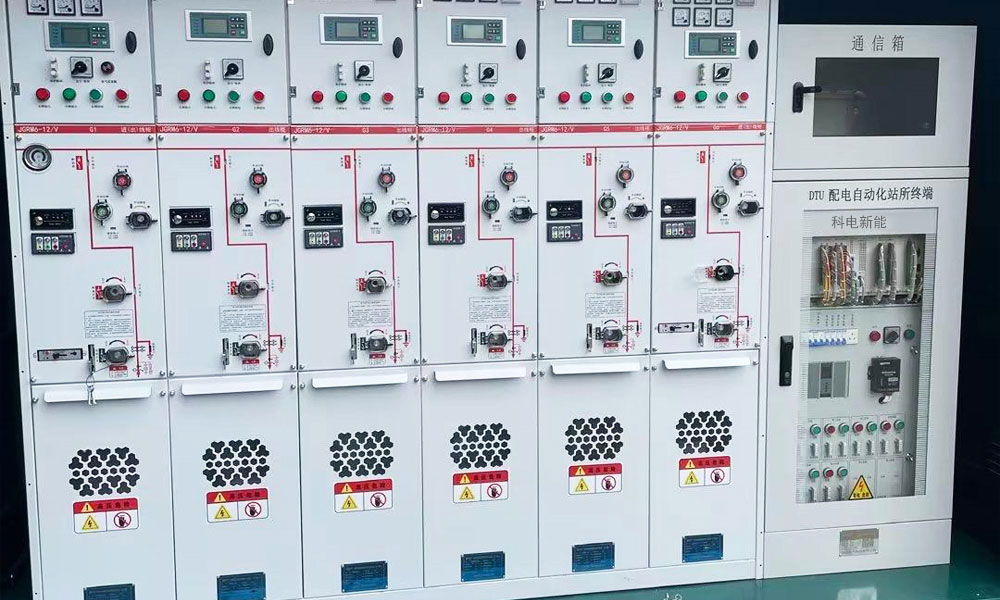

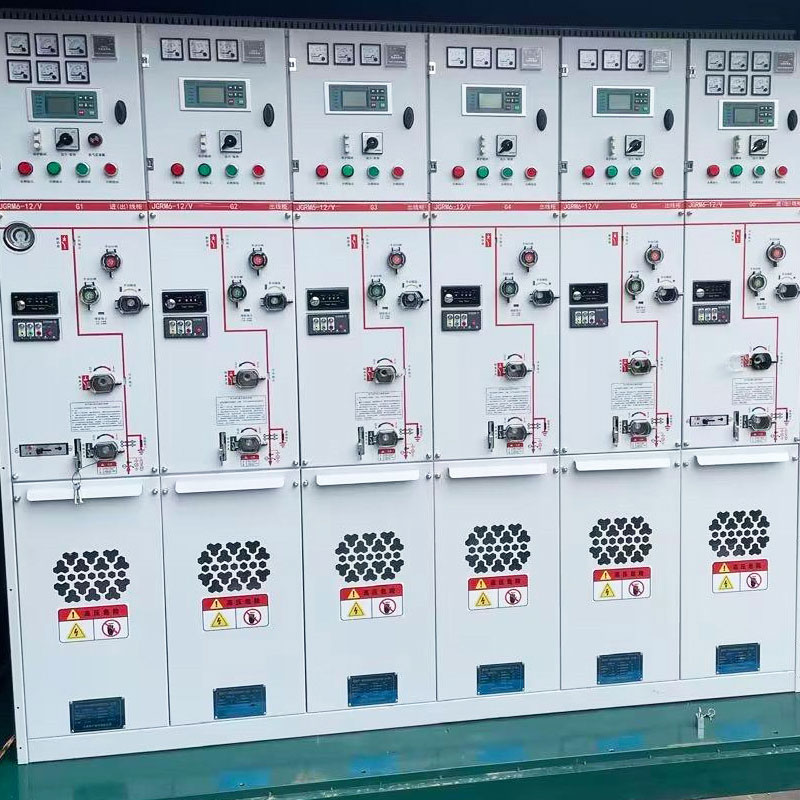

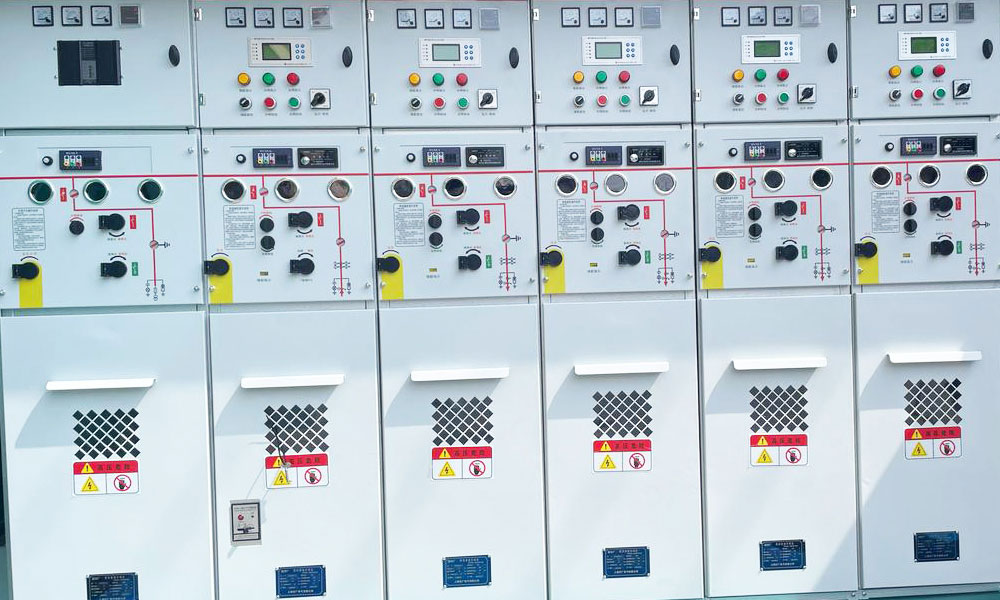

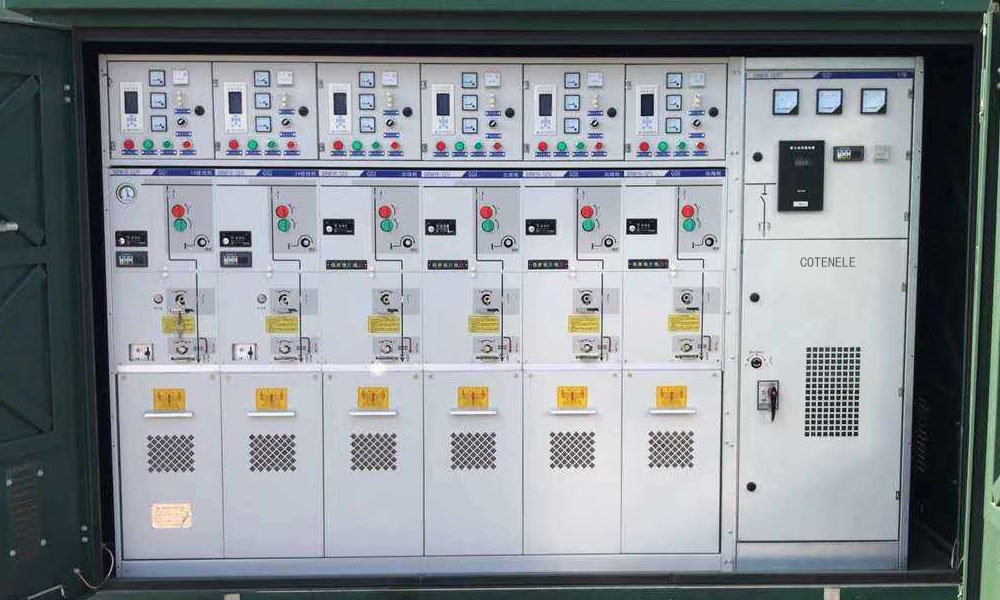

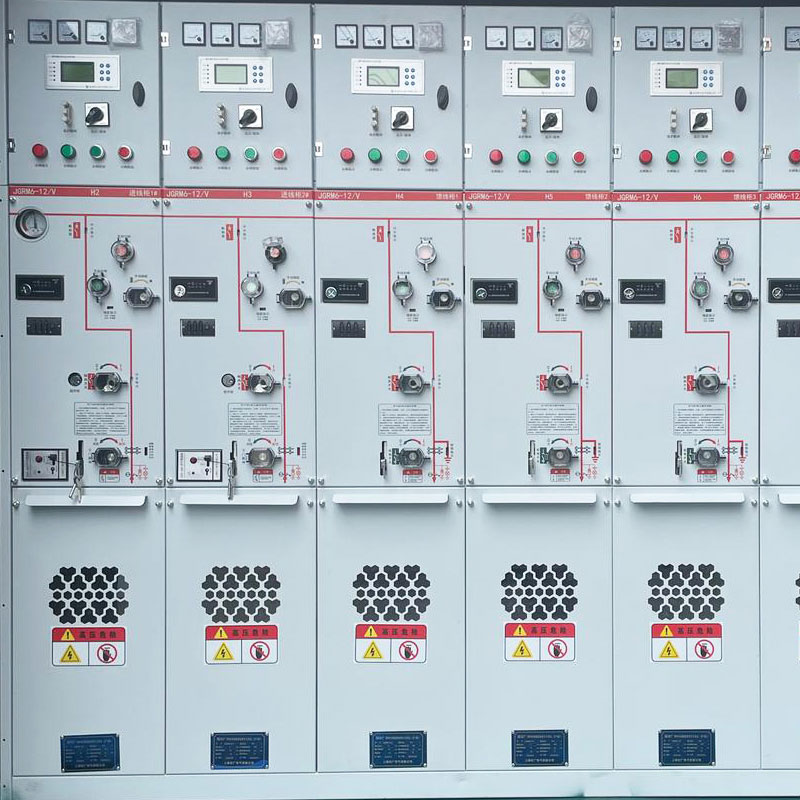

Производственный цех

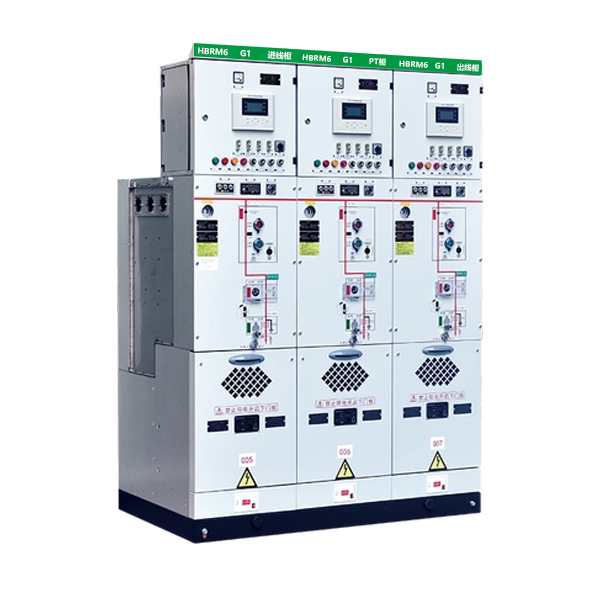

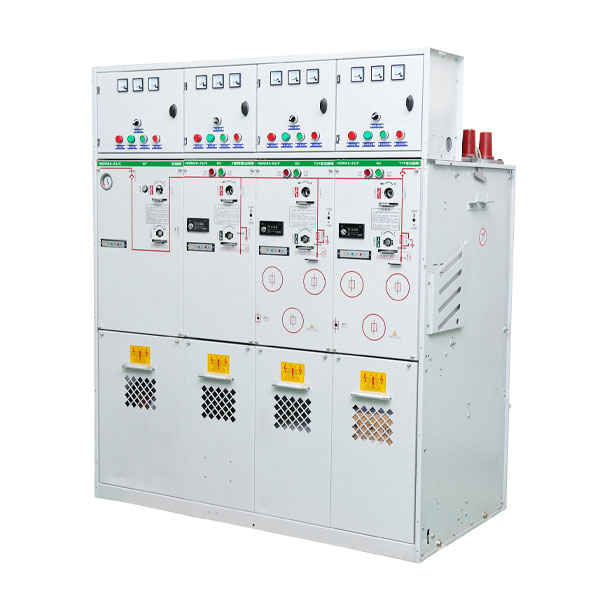

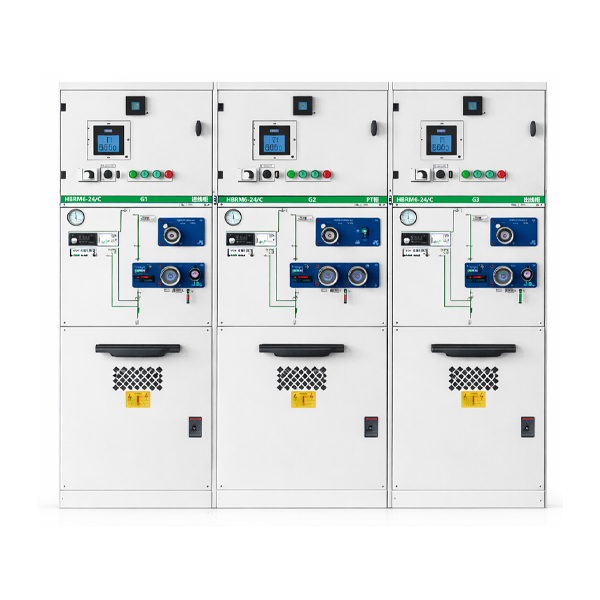

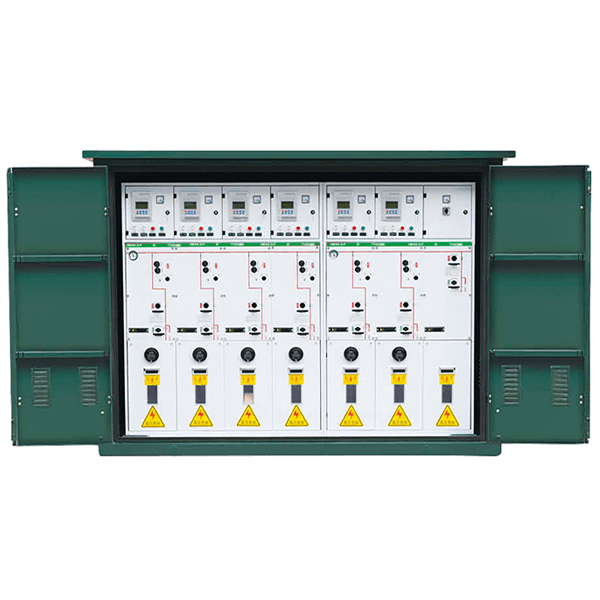

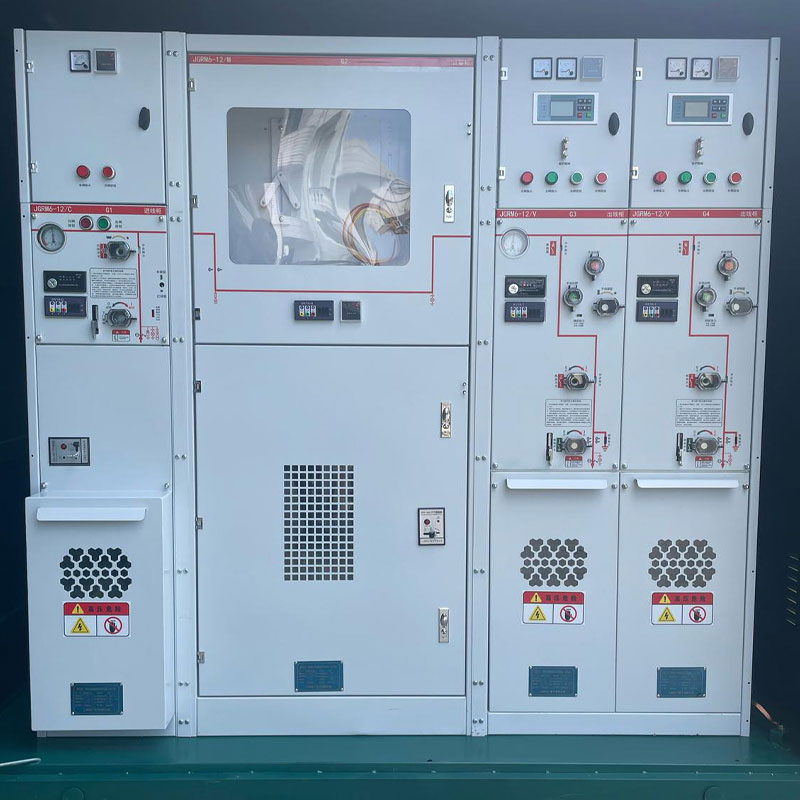

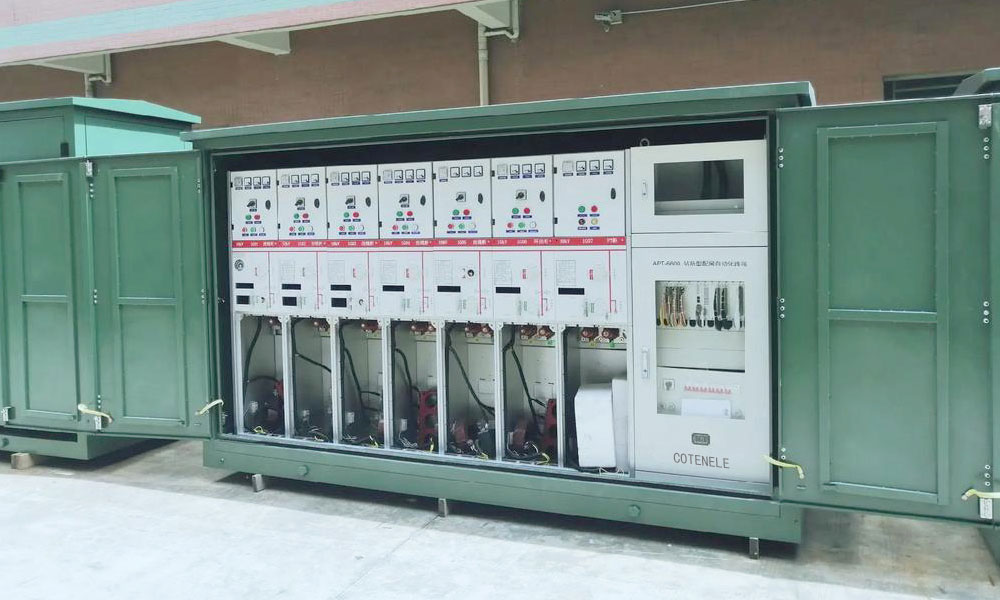

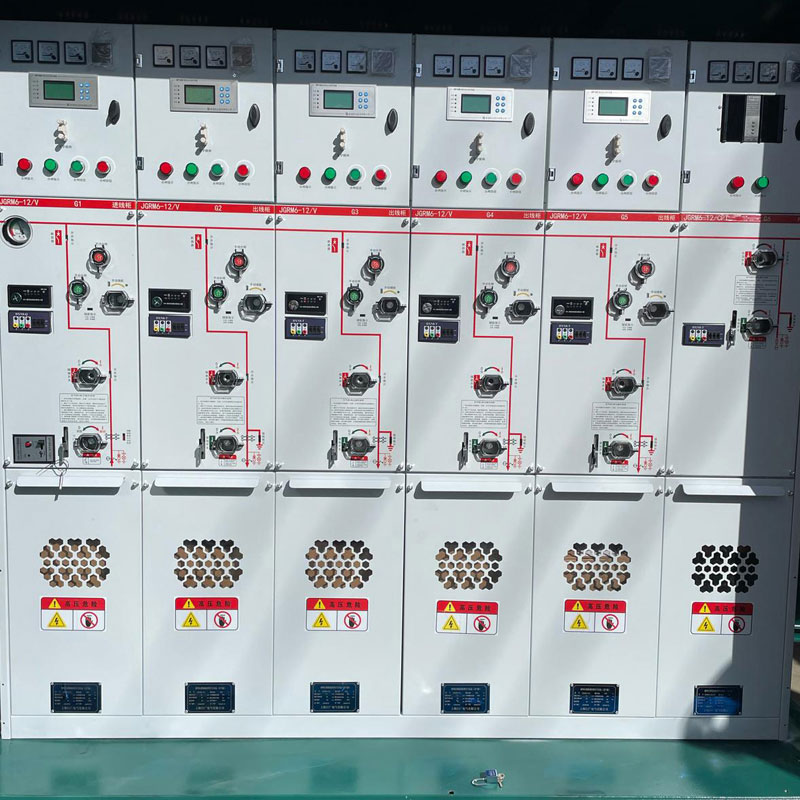

Продукт показывает:
