Профессиональный производитель распределительных устройств, предлагающий надежные решения в области электропитания

Распределительное устройство является одним из основных продуктов Cotenele для распределения электроэнергии. В ассортимент нашей продукции входят распределительные устройства низкого напряжения,распределительное устройство среднего напряженияи кольцевые главные блоки (RMU), широко используемые в системах производства, передачи и распределения электроэнергии.
Эти продукты применяются на электростанциях, подстанциях, горнодобывающих проектах, промышленных предприятиях, городских жилых районах, коммерческих зданиях, центрах обработки данных и других критически важных инфраструктурных объектах.

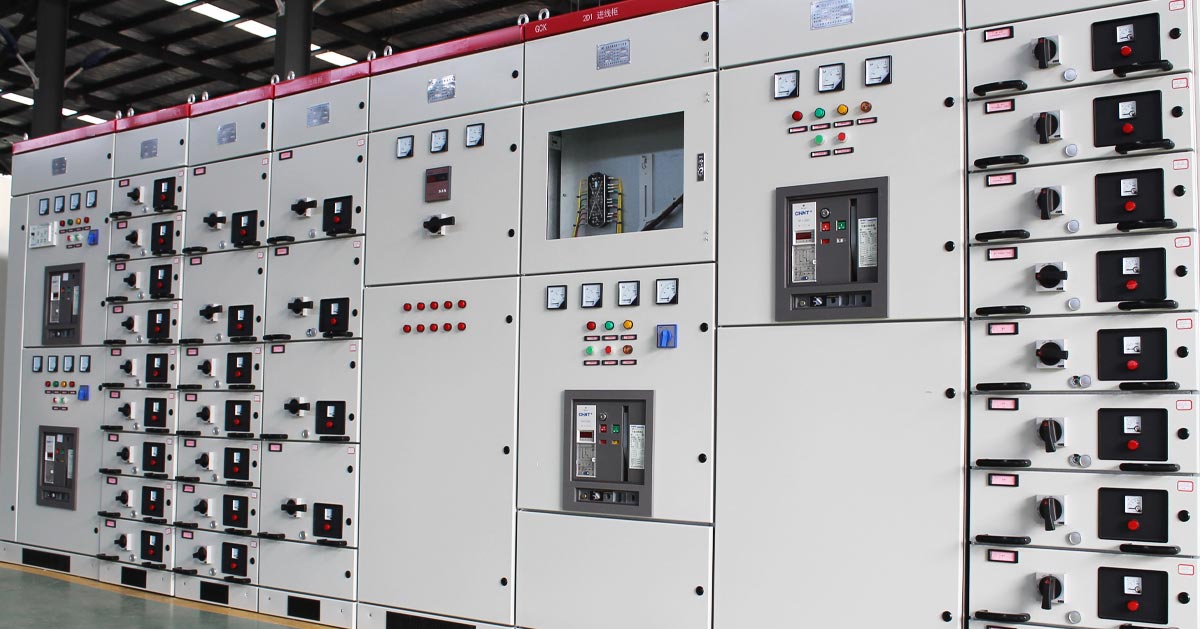

Распределительное устройство низкого напряжения предназначено для систем переменного тока до 1000 В (постоянного тока до 1500 В), обеспечивая безопасное и надежное распределение электроэнергии и защиту на уровне терминалов.
Распределительное устройство среднего напряженияохватывает уровни напряжения от 3,6 кВ до 40,5 кВ, обычно используется в системах 12 кВ, 24 кВ и 35 кВ и служит ключевым оборудованием в распределительных сетях среднего напряжения.
Распределительные устройства играют важную роль в современных электрических системах, от низковольтных распределительных устройств для конечных потребителей до высоковольтных сетей передачи и преобразования электроэнергии.

View as

Распределительная коробка для наружного кабеля

Распределительная коробка для наружного кабеля типа Cotenele DFWK. В ней используются готовые осязаемые кабельные головки из силиконовой резины под напряжением, полностью герметичные, полностью изолированные, не требующие обслуживания и надежные для обеспечения личной безопасности; Компактная конструкция, компактный и красивый внешний вид, двухслойная коробка из нержавеющей стали, срок службы более 20 лет; Не влияя на работу основной сети. Внедрить региональное обслуживание отключений электроэнергии, чтобы уменьшить масштабы отключений электроэнергии; Может быть оснащен одним или несколькими элегазовыми выключателями нагрузки. Способы подключения гибкие и разнообразные, максимум восемь ответвлений; Для удовлетворения различных требований пользователей доступны дополнительные грозовые разрядники, индикаторы короткого замыкания, токоограничивающие предохранители и т. д.

Посмотреть больше >> Отправить запрос >>

Электрическое распределительное устройство распределительной коробки 33 кВ

В распределительной системе напряжением 33 кВ распределительное распределительное устройство с электрической соединительной коробкой на 33 кВ является очень важным электрооборудованием, и компания Cotenele является отличным представителем производства этого оборудования. Наше распределительное распределительное устройство европейского типа широко используется в кабельной инженерии в системах распределительных сетей. Его основными особенностями являются двустороннее открывание дверей, использование сквозных гильз в качестве соединительных шин, а также существенные преимущества, такие как компактная конструкция, четкое расположение кабелей и отсутствие необходимости в пересечении трехжильных кабелей с большими пролетами.

Посмотреть больше >> Отправить запрос >>

Распределительная панель распределительного кабеля распределительной коробки 22 кВ

Cotenele является крупным производителем кабельных ответвлений среднего напряжения. Распределительная панель распределительного кабеля распределительной коробки 22 кВ, произведенная нами, экспортируется во многие зарубежные страны и регионы. Распределительная панель распределительной коробки распределительной коробки 22 кВ является ключевым узлом в распределительных сетях электроэнергии, в основном используется для передачи и распределения электроэнергии. Он широко применяется в проектах прокладки городских кабелей и электроснабжения жилых помещений. Он отличается полностью изолированными, полностью герметичными и не требующими обслуживания характеристиками.

Посмотреть больше >> Отправить запрос >>

11 кВ внешняя распределительная коробка для кабеля распределительного шкафа

Cotenele является крупным поставщиком кабельного инженерного оборудования для распределительной сети Китая. Наша кабельная клеммная коробка для внешнего электрического распределительного шкафа на 11 кВ в европейском стиле в последние годы широко использовалась в проектах по проектированию распределительных систем государственной электросети. Основными особенностями шкафа внешнего электрораспределения являются двунаправленное открывание дверей, использование сквозных гильз в качестве соединительных шин и существенные преимущества, такие как небольшая длина, четкое расположение кабелей и отсутствие необходимости в пересечении трех жильных кабелей с большими пролетами.

Посмотреть больше >> Отправить запрос >>

Распределительная коробка низкого напряжения

Cotenele является крупным производителем распределительных коробок низкого напряжения. Наши низковольтные распределительные коробки не только занимают большую долю рынка в Китае, но и экспортируются на зарубежные рынки, особенно в Африку и Южную Америку. В Европе мы установили долгосрочное и стабильное сотрудничество с некоторыми греческими агентами. Низковольтная распределительная коробка является важнейшим звеном в электрической системе, передающей электроэнергию из основной сети к конечному оборудованию. Его можно считать окончательным шлюзом для распределения электроэнергии. Наши распределительные коробки низкого напряжения соответствуют соответствующему международному стандарту, например IEC 61439.

Посмотреть больше >> Отправить запрос >>

Распределительная коробка низкого напряжения JP Распределительное устройство низкого напряжения

Распределительное устройство низкого напряжения низкого напряжения JP представляет собой «многофункциональную интегрированную станцию» силового оборудования, предназначенную для адаптации к внешним условиям. Распределительная коробка Cotenele JP объединяет в прочном наружном корпусе несколько функциональных модулей, в основном включающих распределение мощности, измерение мощности, функции защиты, а также управление и компенсацию реактивной мощности. Функция управления и компенсации реактивной мощности является одной из основных функций встроенной низковольтной распределительной коробки серии JP, которая может автоматически включать и выключать конденсаторные батареи в зависимости от нагрузки сети для компенсации реактивной мощности, тем самым значительно улучшая коэффициент мощности сети, уменьшая потери в линии и улучшая качество напряжения.

Посмотреть больше >> Отправить запрос >>

Что такое распределительное устройство?

Распределительное устройство (также известное как распределительное устройство в металлическом корпусе или сборное распределительное оборудование) представляет собой интегрированную электрическую систему, состоящую в основном из автоматических выключателей и соответствующих устройств управления.

Он сочетает в себе такие компоненты, как автоматические выключатели, выключатели нагрузки, разъединители, предохранители, измерительные трансформаторы, устройства защиты от перенапряжения, шины и системы изоляции в металлическом корпусе.

Эти компоненты собираются по определенной электрической однолинейной схеме, образуя стандартизированный модульный распределительный блок.

К основным функциям распределительного устройства относятся:

Переключение электрических цепей
Контроль и защита системы
Измерение и контроль электрических параметров

Распределительные устройства низкого напряжения обычно используются в распределительных сетях до 1000 В переменного тока, а распределительные устройства среднего напряжения применяются в системах напряжением от 3,6 кВ до 40,5 кВ.

Типы распределительных устройств

Распределительные устройства можно классифицировать по уровню напряжения, технологии изоляции, конструкции и функции применения.

1. Классификация по уровню напряжения

Аспект	Низковольтное распределительное устройство	Распределительное устройство среднего напряжения
Диапазон напряжения	≤1000 В	3,6кВ-40,5кВ
Основная задача	Распределение и контроль (терминал)	Прием и защита(магистральная линия)
Основной компонент	Автоматический выключатель в литом корпусе (MCCB), Воздушный автоматический выключатель (ACB)	Вакуумный выключатель (VCB), выключатель SF₆
Типовые модели	ГГД,ГКК,ГКС,МНС	KYN28,XGN,C-ГИС
Фокус на безопасности	Защита от ударов, дуговая вспышка	Строгая блокировка с пятью предупреждениями, контроль расстояния изоляции.

2. Классификация по изоляционной среде

Распределительное устройство с воздушной изоляцией

В качестве основной изоляционной среды используется воздух. Он имеет продуманную структуру, прост в обслуживании и широко используется в традиционных системах распределения. Типичными примерами являются шкафы низкого напряжения и распределительные устройства среднего напряжения в металлическом корпусе.

Распределительное устройство с элегазовой изоляцией

Он помещает все высоковольтные компоненты в герметичный отсек, заполненный элегазом, азотом или сухим воздухом. Он предлагает отличные изоляционные характеристики, компактную структуру и высокую адаптируемость к окружающей среде.

Распределительное устройство с твердой изоляцией

Для герметизации компонентов, находящихся под напряжением, используется эпоксидная смола, обеспечивающая высокую устойчивость к суровым условиям окружающей среды, таким как влажность, пыль и загрязнение.

3. Классификация по структуре

Распределительное устройство фиксированного типа

Все компоненты закреплены внутри шкафа. Он имеет простую структуру и экономичный дизайн, обычно используемый в стандартных распределительных системах.

Выкатное распределительное устройство

Автоматический выключатель или функциональный блок установлен на передвижной тележке, что упрощает обслуживание и замену. Такая структура повышает модульность и эксплуатационную гибкость. Типичным примером является центральное распределительное устройство среднего напряжения.

Типичные типы распределительных устройств

Кольцо Основной блок

Кольцевые распределительные устройства представляют собой компактные распределительные системы, предназначенные для электроснабжения кольцевой сети. Они используют выключатели нагрузки в сочетании с защитой предохранителями для контроля и изоляции неисправностей.

RMU широко используются в городских распределительных сетях, жилых комплексах, коммерческих зданиях и промышленных объектах. Они доступны в исполнениях с воздушной и газовой изоляцией, предлагая компактные размеры, простоту эксплуатации и надежную работу.

Центральное распределительное устройство

Распределительное устройство центрального монтажа представляет собой выдвижную систему распределения среднего напряжения в металлической оболочке, обычно используемую при напряжениях 3,6–12 кВ.

Его структура разделена на три отсека:

Шинопровод и приборный отсек
Отсек автоматического выключателя
Кабельный отсек

Такая конструкция повышает безопасность и изоляцию между функциональными блоками. Широко применяется на электростанциях, промышленных объектах, подстанциях, для запуска высоковольтных двигателей. Он также поддерживает функции блокировки блокировки для обеспечения безопасной работы системы.

Распределительное устройство с элегазовой изоляцией

Распределительное устройство с элегазовой изоляцией содержит все электрические компоненты внутри герметичного металлического корпуса, заполненного изолирующим газом.

Он обладает высокой устойчивостью к воздействиям окружающей среды, таким как влажность, пыль, загрязнение и агрессивная среда. Он широко используется на городском железнодорожном транспорте, нефтехимических заводах, в металлургии и в высокогорных регионах.

По сравнению с системами с воздушной изоляцией C-GIS более компактен, требует значительно меньше места для установки и обеспечивает длительный срок службы с минимальными требованиями к техническому обслуживанию.

Области применения распределительных устройств

Распределительные устройства широко используются в:

Системы производства электроэнергии
Передающие и распределительные подстанции
Промышленные и горнодобывающие объекты
Городские жилые и коммерческие здания
Дата-центры и инфраструктурные проекты

RMU обычно используются в распределительных сетях и компактных подстанциях. Распределительные устройства центрального монтажа в основном применяются в системах управления средним напряжением и системах запуска двигателей. Распределительное устройство с элегазовой изоляцией предпочтительнее в суровых условиях с ограниченным пространством.

Сценарий	Подходящий тип шкафа	Типичное использование
Электростанции,большие подстанции	Центральное расположение (KYN28), распределительное устройство среднего напряжения	Доставка генератора, прием главного трансформатора
Индустриальные парки, средние предприятия	Центральный, RMU	Распределение, прием электроэнергии
Городские жилые районы,высотные здания	РМУ,НН распределительные шкафы	Источник питания кольцевой сети, окончательное распределение
Высотные, влажные, загрязненные районы	C-ГИС	Распространение в суровых условиях
Горнодобывающая промышленность, нефтехимия, железнодорожный транспорт	C-ГИС	Электроснабжение в тяжелых условиях
Коммерческие здания, больницы, центры обработки данных	Распределительное устройство НН(GCK/GCS/MNS)	Освещение, вентиляция, вентиляция, распределение оборудования

Как выбрать подходящее распределительное устройство

Выбор правильного распределительного устройства требует оценки нескольких ключевых факторов:

1. Электрические условия эксплуатации

Уровень напряжения, допустимый ток, частота и характеристики нагрузки должны учитываться для обеспечения стабильной и безопасной работы.

2. Условия окружающей среды

Температура, влажность, высота над уровнем моря, уровень сейсмичности и степень загрязнения напрямую влияют на характеристики изоляции и срок службы оборудования.

3. Требования к короткому замыканию

Номинальный кратковременно выдерживаемый ток и отключающая способность должны соответствовать уровням неисправностей системы. В системах среднего напряжения обычно используется 3-секундный рейтинг, тогда как в системах низкого напряжения часто используется 1-секундный рейтинг.

4. Характеристики нагрузки

Разные типы нагрузки требуют разных конфигураций, таких как панели автоматических выключателей или системы выключателей нагрузки.

5. Среда применения

Общие внутренние территории: распределительное устройство с воздушной изоляцией
Области с ограниченным пространством: компактные системы или системы с элегазовой изоляцией
Вторичное распространение: системы RMU
Промышленное расширение: используется модульная и выдвижная система.

6. Тип проекта

В новых установках обычно используются современные высокоэффективные системы, а в проектах модернизации могут использоваться существующие конфигурации.

7. Требования к техническому обслуживанию

Конструкция оборудования должна обеспечивать простоту обслуживания, а также обладать высокими антикоррозийными и противозагрязняющими свойствами.

Распределительное устройство на сборных подстанциях

Сборная подстанция объединяет распределительное устройство высокого напряжения, трансформаторы, распределительное устройство низкого напряжения и системы управления в компактном корпусе.
