11 кВ внешняя распределительная коробка для кабеля распределительного шкафа

Cotenle является важным поставщиком современного оборудования городских распределительных сетей в Китае. Кабельная распределительная коробка для наружного электрического распределительного шкафа на напряжение 11 кВ производства Cotenele имеет характеристики полной изоляции, полной герметизации и компактной конструкции. Она эффективно и безопасно решает проблемы отвода и прокладки кабеля благодаря гибким конфигурациям и надежной технологии кабельного соединения. В этой кабельной распределительной коробке обычно используется кабельное соединение с болтовым соединением с номинальным током 630 А, которое соответствует стандарту DIN47636. идеальный выбор для реконструкции городских сетей и подземного кабельного электроснабжения.

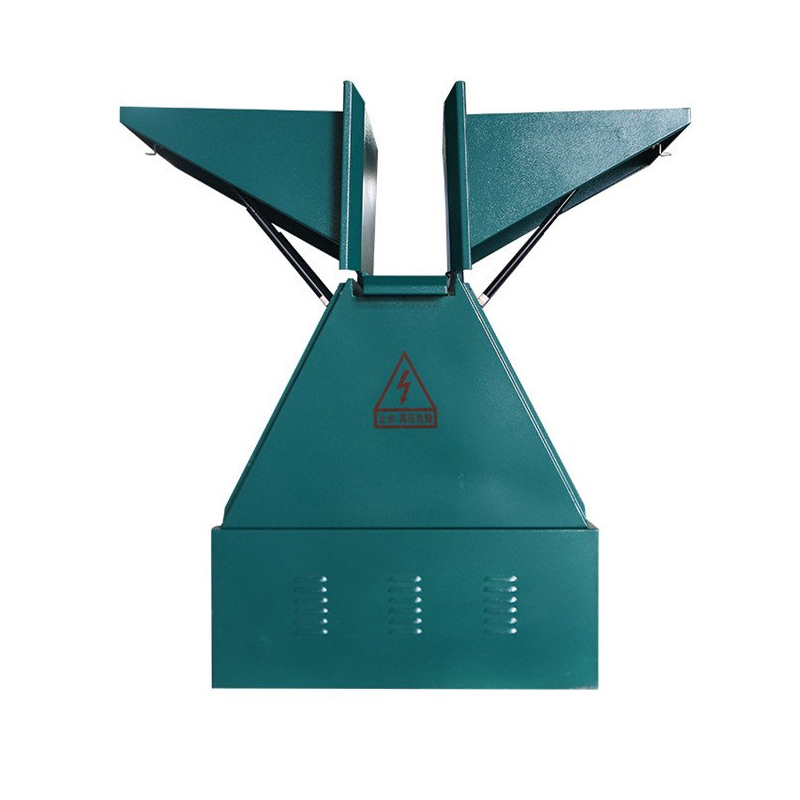

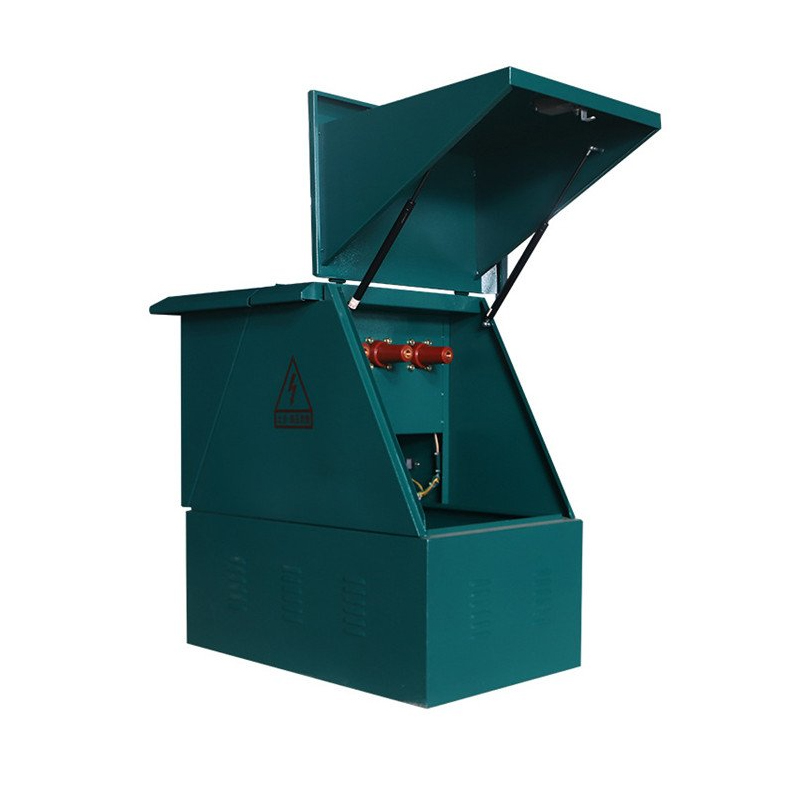

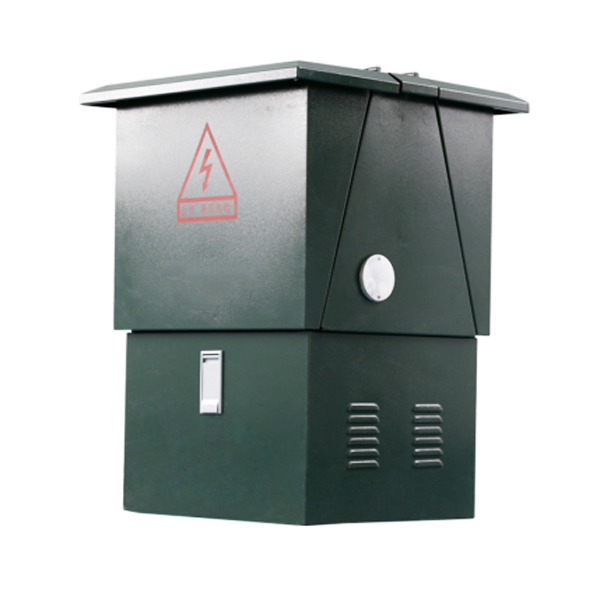

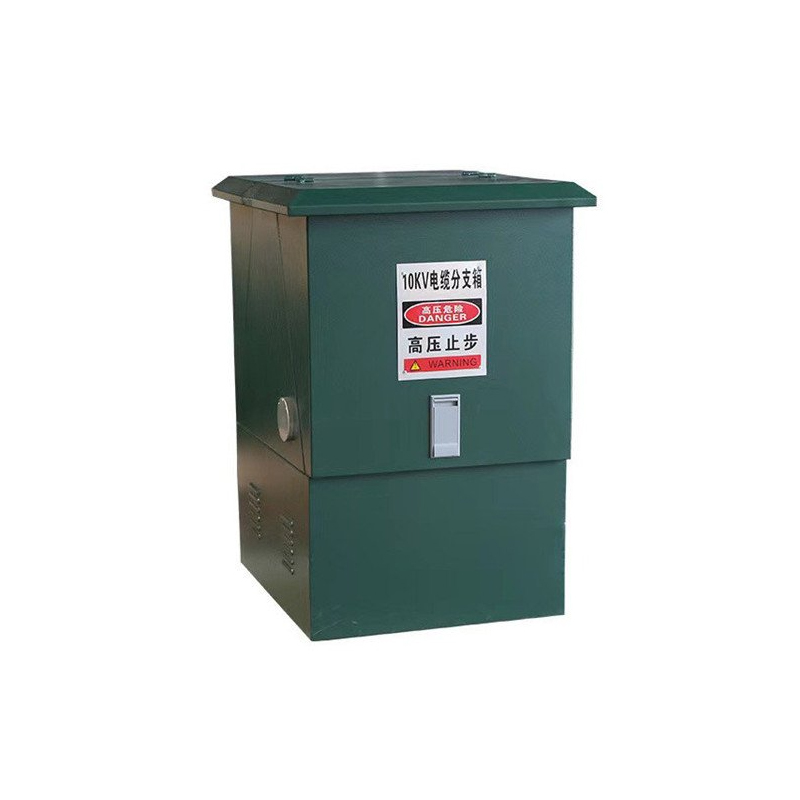

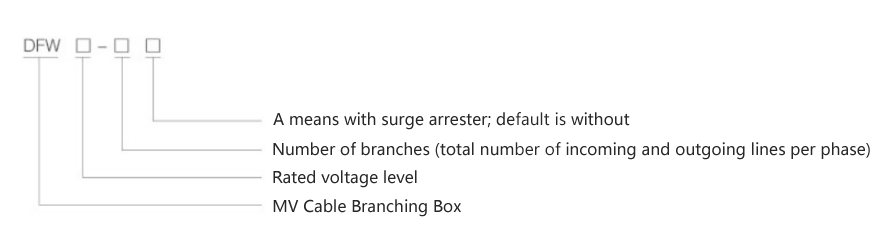

Модель и значения

Основные технические параметры

Условия труда

1. Температура окружающей среды: максимальная температура не превышает +40°C, минимальная температура не ниже -30°C.

2. Скорость ветра: эквивалентна 34 м/с (давление ветра не более 700 Па).

3. Влажность: Среднесуточная относительная влажность не более 95%, среднемесячная относительная влажность не более 95%.

4. Сейсмостойкость и наклон установки: горизонтальное ускорение не более 0,4 м/с², вертикальное ускорение не более 0,15 м/с²; наклон установки не более 3°.

5. Условия установки: Окружающий воздух не должен быть значительно загрязнен коррозийными, легковоспламеняющимися газами или водяным паром, а место установки не должно подвергаться сильной вибрации.

Примечание. Если условия использования при заказе этого продукта превышают указанные выше характеристики, проконсультируйтесь с нашей компанией.

Преимущества продукта

Шкаф внешнего электрораспределения 11 кВ имеет следующие преимущества:

1. Полностью изолированный и полностью герметичный: все детали под напряжением внутри распределительного шкафа строго изолированы (например, с помощью силиконовой резины) и не имеют открытых проводников, что обеспечивает безопасность персонала.

2. Высокая адаптируемость к окружающей среде: конструкция корпуса кабельной ответвительной коробки имеет конструкцию, устойчивую к пыли, влаге, наводнениям и коррозии, и может работать на открытом воздухе или даже в затопленных средах, действительно обеспечивая работу без технического обслуживания.

3. Гибкая и компактная конструкция: высота кабельной ответвительной коробки может комбинироваться и вмещать до 8 входящих/исходящих линий. Кабельная ответвительная коробка занимает гораздо меньшую площадь, чем традиционные распределительные шкафы, и прекрасно вписывается в городскую среду.

4. Экономичность и надежность: эта кабельная ответвительная коробка позволяет снизить затраты на основной фидерный кабель и проста в установке. После взаимодействия с индикатором неисправности кабельная ответвительная коробка может быстро обнаружить неисправность и повысить надежность электроснабжения.

5. Функциональное расширение. Эта кабельная ответвительная коробка может быть оснащена различными электрическими компонентами, такими как молниеотводы, индикаторы напряжения, трансформаторы, RTU/FTU и различными датчиками для поддержки автоматизации распределения и модернизации интеллектуальных сетей.

Классификация кабельных ответвительных коробок 12 кВ

Кабельные ответвительные коробки 12 кВ в первую очередь классифицируются по техническому стилю и функциям:

1. Ответвительная коробка американского типа

• Особенности: Горизонтальная многоходовая шина, одностороннее открывание двери, компактная конструкция.
• Способ подключения: резьбовое болтовое соединение на ток 600 А для главной цепи; Штекерное соединение на 200 А для ответвленных цепей (с возможностью «горячей» замены).
• Преимущества: Небольшая ширина, гибкая комбинация, возможность использования ответвительного разъема для переключения нагрузки.

2. Ответвительная коробка европейского типа

• Особенности: В качестве шин используются проходные втулки, двустороннее открывание двери, четкое расположение кабелей.
• Способ подключения: Обычно используются кабельные разъемы 630A с болтовым креплением.
• Преимущества: Прокладка кабеля понятна и не требует больших пролетов трехжильных кабелей.

3. Ответвительная коробка распределительного устройства (тип кольцевой сети)

• Особенности: Встроенный элегазовый выключатель нагрузки или автоматический выключатель с отключающей способностью.
• Функция: позволяет переключать цепи, включать питание кольцевой сети или изолировать секции для технического обслуживания.
• Преимущества: Сочетает в себе некоторые функции основного блока при более низкой цене; представляет собой путь перехода от традиционных ответвительных коробок к интеллектуальным сетям.

Примечание для выбора: В основных высококачественных продуктах в качестве основного материала кабельных разъемов в качестве основного материала для кабельных разъемов используется силиконовая резина, обеспечивающая гораздо более высокую изоляционную герметизацию и устойчивость к старению по сравнению с ранними термоусадочными материалами или материалами EPDM.

Рекомендации по выбору:

1. Факторы окружающей среды. Если кабельную ответвительную коробку необходимо установить в местах, подверженных наводнениям или в низменных районах, следует выбрать полностью герметичную конструкцию защиты от проникновения воды со степенью защиты IP67 или выше (например, заглубленного типа).

2. Необходимость технического обслуживания. В ситуациях, когда требуется чрезвычайная компактность и отсутствие технического обслуживания, мы рекомендуем использовать вставные кабельные ответвительные коробки американского производства; Однако для трехжильных кабелей большого сечения с высокими требованиями к четкости проводки мы рекомендуем использовать кабельные ответвительные коробки европейского типа.

3. Функциональность сети. Для сценариев применения кольцевой сети, требующих изоляции неисправностей, необходимо выбрать распределительные коробки типа коммутационного оборудования.

Отображение номера заказа:

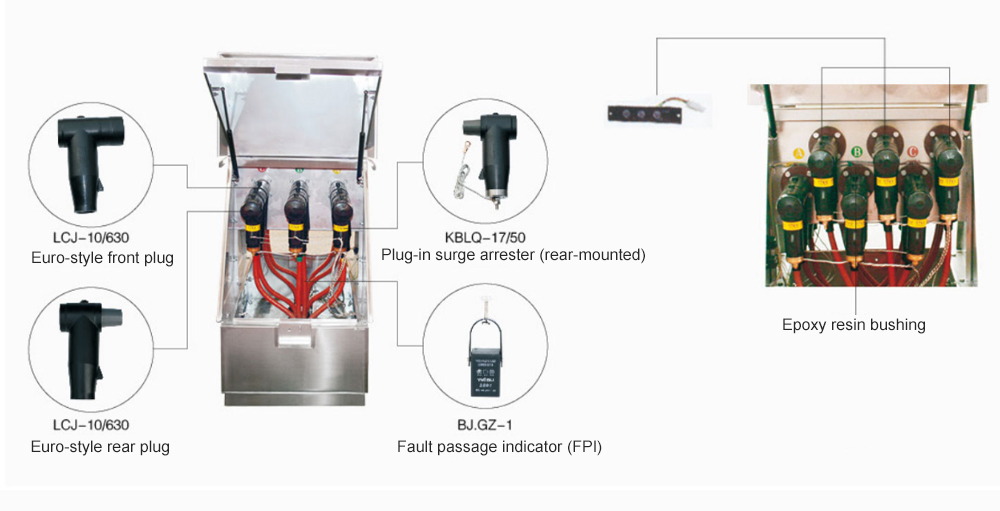

Схема внутреннего распределения европейской кабельной распределительной коробки 12 кВ

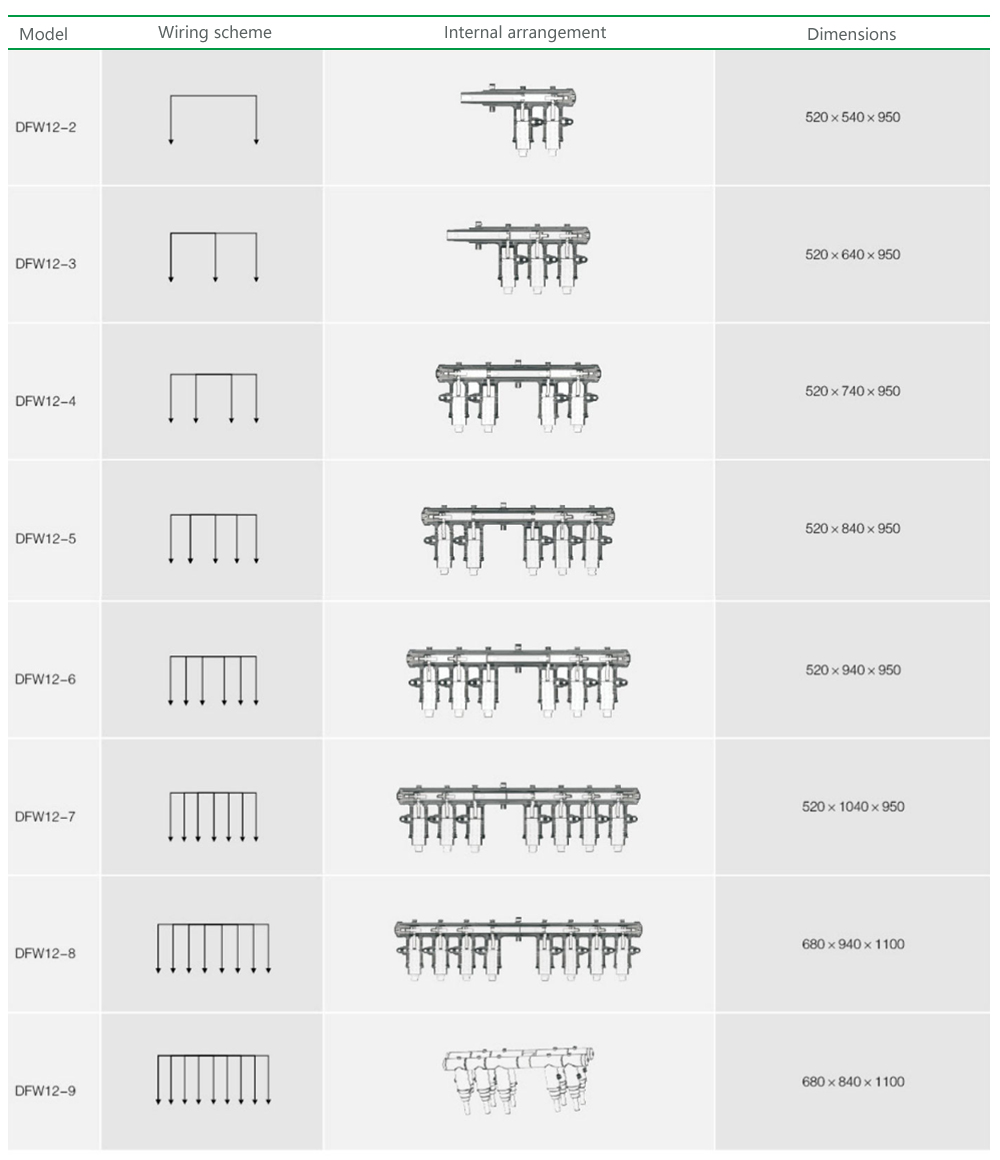

Принципиальная схема соединений европейской кабельной распределительной коробки 12 кВ:

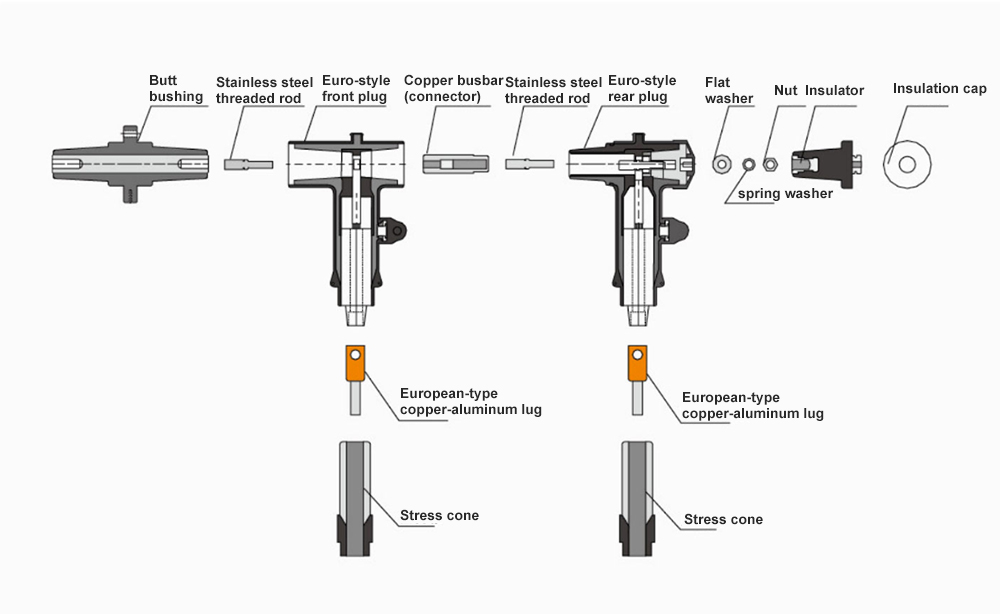

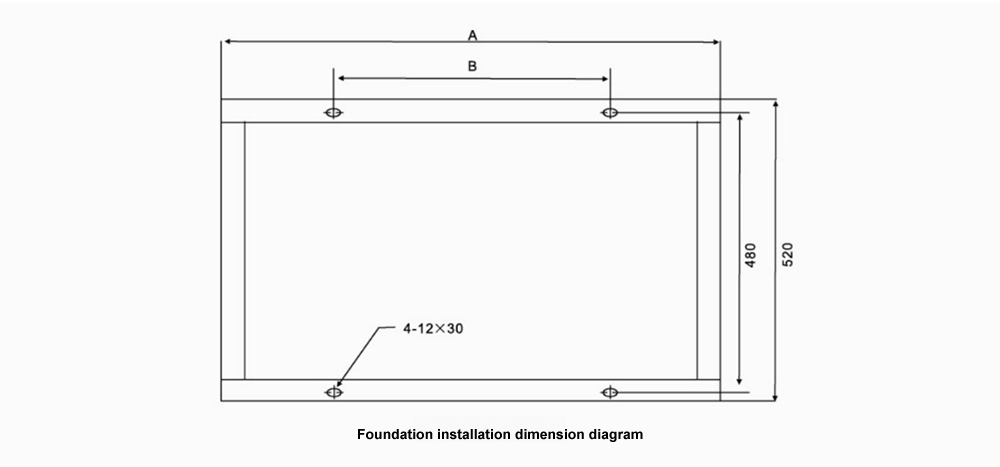

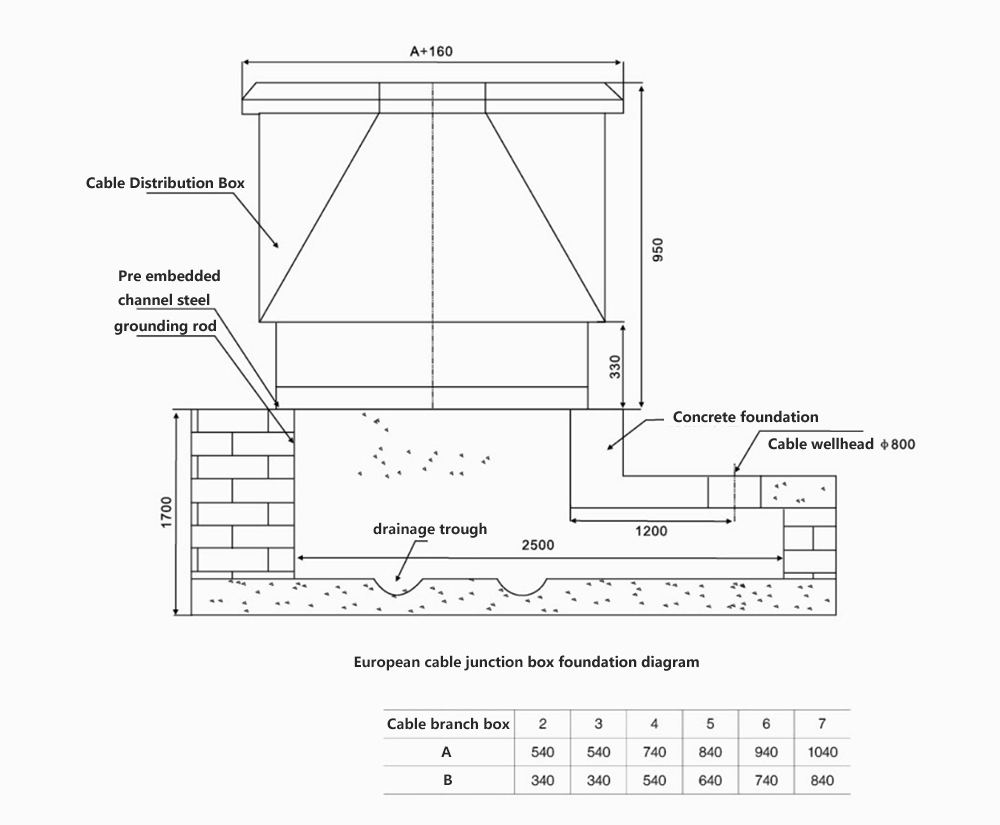

Схема фундамента европейской кабельной распределительной коробки 12 кВ

Наша фабрика

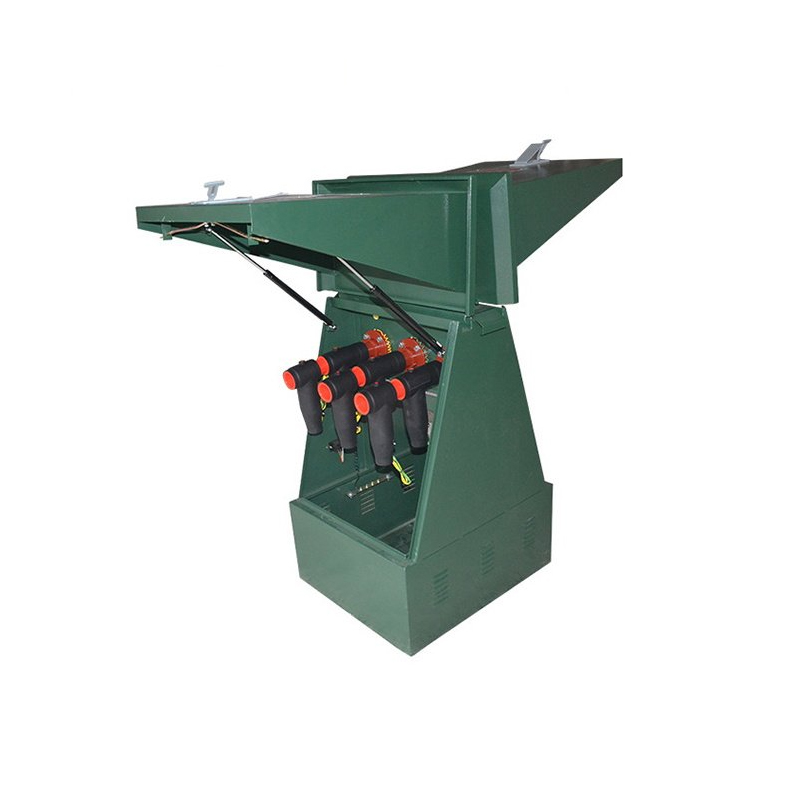

Демонстрация продукта:
