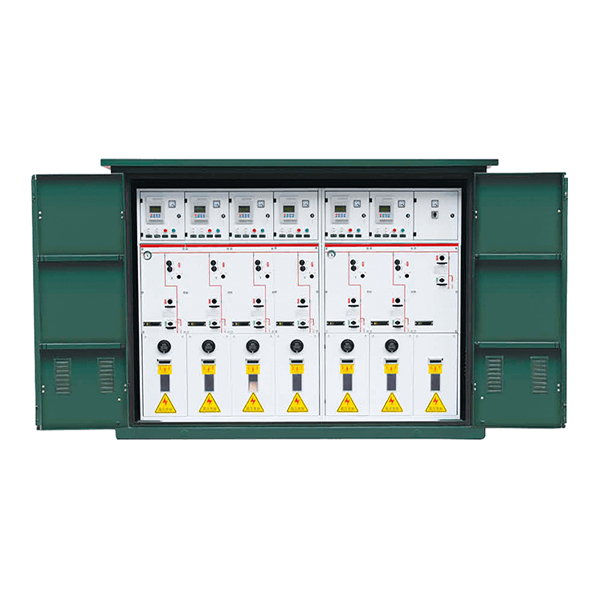

Распределительная коробка для наружного кабеля

Наружная кабельная распределительная коробка производства Cotenele представляет собой комплексное электрооборудование среднего напряжения, специально разработанное для распределения электрической энергии, реализации ответвлений, разветвлений, соединений и преобразований кабельных линий в проектах прокладки кабелей распределительных сетей переменного тока 12–35 кВ. Эта распределительная коробка для наружного кабеля с выключателем DFWK представляет собой полностью изолированное, герметичное и экранированное комплектное электрооборудование среднего напряжения, которое в основном состоит из кабельных аксессуаров 12 кВ/35 кВ, переключателя нагрузки SF6, электрических компонентов 12 кВ/35 кВ, вторичных компонентов и коробки. Он полностью и гибко использует преимущества последовательного и параллельного соединения кабельных разъемов и может надежно комбинироваться в соответствии с потребностями пользователя для достижения полной герметизации, полной защиты, полной изоляции, защиты от конденсации, защиты от пыли, защиты от коррозии и отсутствия необходимости в обслуживании. Он может работать на открытом воздухе круглосуточно.

Основные технические параметры

Структуры продукта и основные компоненты

1. Конструкция корпуса

В распределительной коробке для наружного кабеля типа DFWK используется двухслойный корпус из нержавеющей стали, компактный и эстетичный, со степенью защиты до IP65 или IP67 и сроком службы более 20 лет. Шкаф обычно снабжен несколькими распашными дверцами – одни для управления распределительным устройством, другие для установки кабельных разъемов или доступа для обслуживания. Основание имеет съемные перегородки, отверстия для ввода/вывода кабелей и вентиляционные отверстия для предотвращения проникновения мелких животных, создавая конвекционный поток воздуха снизу вверх для хорошей теплоизоляции, вентиляции и защиты от дождя. Внешняя поверхность покрыта электростатическим порошковым покрытием различных цветов (например, армейского зеленого, зеленого цвета State Grid, ледяного серого) в зависимости от окружающей среды. Предусмотрены внутренние кабельные зажимы и клеммы заземления.

2. Внутренние отделения

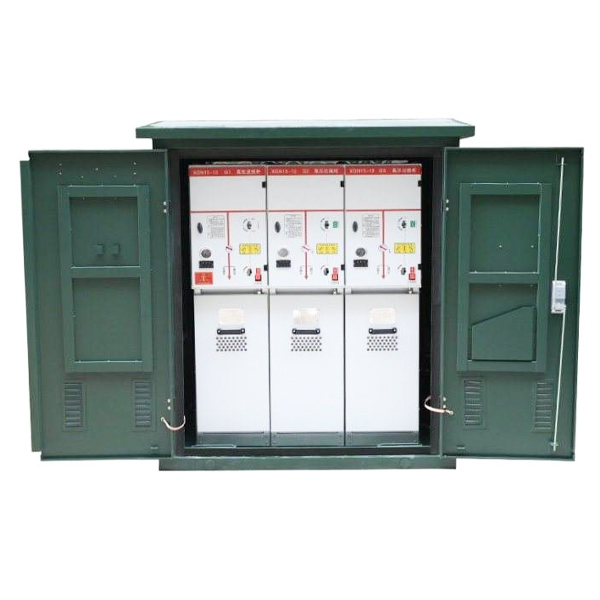

Наружная кабельная распределительная коробка, оборудованная выключателем, обычно делится на следующие функциональные зоны:

• Отсек переключателя: Содержит элегазовый переключатель нагрузки или автоматический выключатель в полностью закрытом металлическом газонепроницаемом резервуаре, заполненном элегазом для изоляции и гашения дуги.

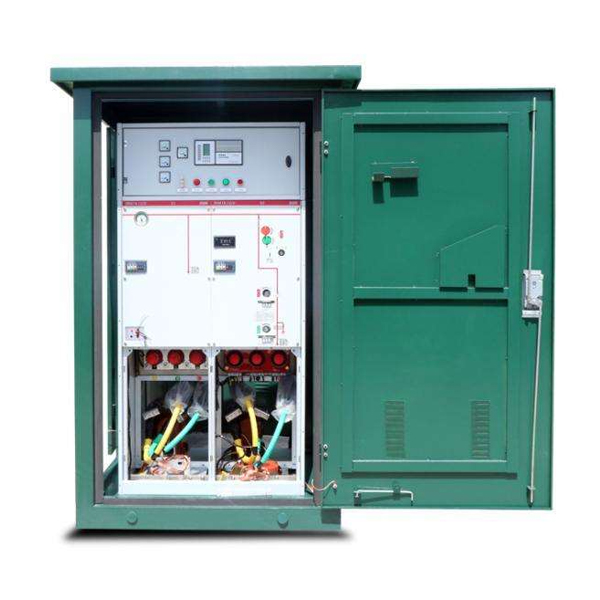

• Кабельный отсек: Содержит кабельные разъемы и кабельные зажимы для подключения и фиксации входящих/выходящих кабелей.
• Отсек приводного механизма: содержит приводной механизм переключателя, механизм блокировки и блокировку с механическим ключом.
• Отсек сборных шин (если применимо): содержит шины, соединяющие коммутационные блоки.

Выключатель среднего напряжения в отсеке выключателей является основным элементом управления. Это трехпозиционный выключатель нагрузки (закрыто, разомкнуто, заземлено), расположенный в металлическом газонепроницаемом резервуаре, наполненном элегазом. Надежный механизм блокировки между приводным механизмом и выключателем обеспечивает безопасную работу.

3. Основные компоненты (см. таблицу ниже):

Кабельные соединители

В распределительной коробке для наружной установки типа DFWK используются предварительно формованные «осязаемые» кабельные разъемы из силиконовой резины, изготовленные методом полностью автоматического впрыскивания из импортной высококачественной изоляционной резины, с внутренним и внешним полупроводниковыми экранирующими слоями. Внутренний слой уравнивает внутреннее электрическое поле; заземленный внешний экранирующий слой удерживает поверхность разъема под нулевым потенциалом. Конус напряжений, нижний конец которого плотно контактирует с полупроводниковым слоем кабеля, а внешний полупроводниковый слой заземлен, решает проблему концентрации электрического поля на срезе внешнего экрана кабеля и обеспечивает безопасность персонала. Сенсорный фронтальный разъем кабеля монтируется непосредственно на вводе оборудования; его можно подключить к заднему разъему кабеля для формирования нескольких отходящих линий или к ограничителю перенапряжения для защиты от перенапряжения.

Принцип работы

Принцип работы наружной кабельной распределительной коробки с выключателем типа DFWK можно понять из следующих аспектов:

1. Электрический принцип работы

Входящий главный кабель подключается через предварительно отформованный кабельный разъем из силиконовой резины к внутренней пластине сборных шин. Шинная пластина действует как электрическая шина – полностью изолированная и полностью герметизированная. Несколько исходящих цепей также подключаются к шинной пластине через кабельные соединители, обеспечивая разветвление по принципу «один вход — несколько выходов». Выключатель нагрузки SF6 расположен между входящей и исходящей линиями. Управляя переключателем, линию можно открыть или закрыть. Когда переключатель разомкнут, зазор разделяет кабельную цепь на входную и выходную стороны, обеспечивая разные потенциалы, что позволяет выполнять локальное отключение электроэнергии, не затрагивая основную сеть.

2. Принцип работы переключателя нагрузки SF6

Выключатель нагрузки SF6 работает в атмосфере газа SF6. Элегаз обладает превосходными изоляционными и дугогасящими свойствами. Когда переключатель размыкается, дуга быстро охлаждается и гасится в элегазе SF6, что предотвращает сильное возгорание контактов и обеспечивает надежность и длительный срок службы. Переключатель обычно имеет трехпозиционную конструкцию (закрыт, разомкнут, заземлен). Заземленное положение обеспечивает безопасное заземление со стороны кабеля, что облегчает последующее техническое обслуживание.

3. Полная изоляция и принцип управления электрическим полем.

В кабельном разъеме используется двухслойная полупроводниковая экранирующая структура: внутренний полупроводниковый слой выравнивает внутреннее электрическое поле, чтобы избежать локальной концентрации; внешний полупроводниковый слой заземлен для поддержания нулевого потенциала, что делает поверхность разъема безопасной для прикосновения. Конус напряжения устраняет концентрацию электрического поля на срезе внешнего экрана кабеля, обеспечивая однородное и безопасное электрическое поле во всей системе соединений.

4. Принцип блокировки

Между распределительным устройством и дверцами шкафа предусмотрена надежная механическая система блокировки:

• Когда выключатель нагрузки замкнут, рабочее отверстие разъединителя блокируется.
• Разъединитель может работать только после размыкания выключателя нагрузки.
• Когда разъединитель разомкнут, выключатель нагрузки не может быть замкнут.
• После включения заземлителя рабочее отверстие разъединителя блокируется.

Эта блокировка с пятью блокировками предотвращает неправильную работу и обеспечивает безопасность персонала и оборудования.

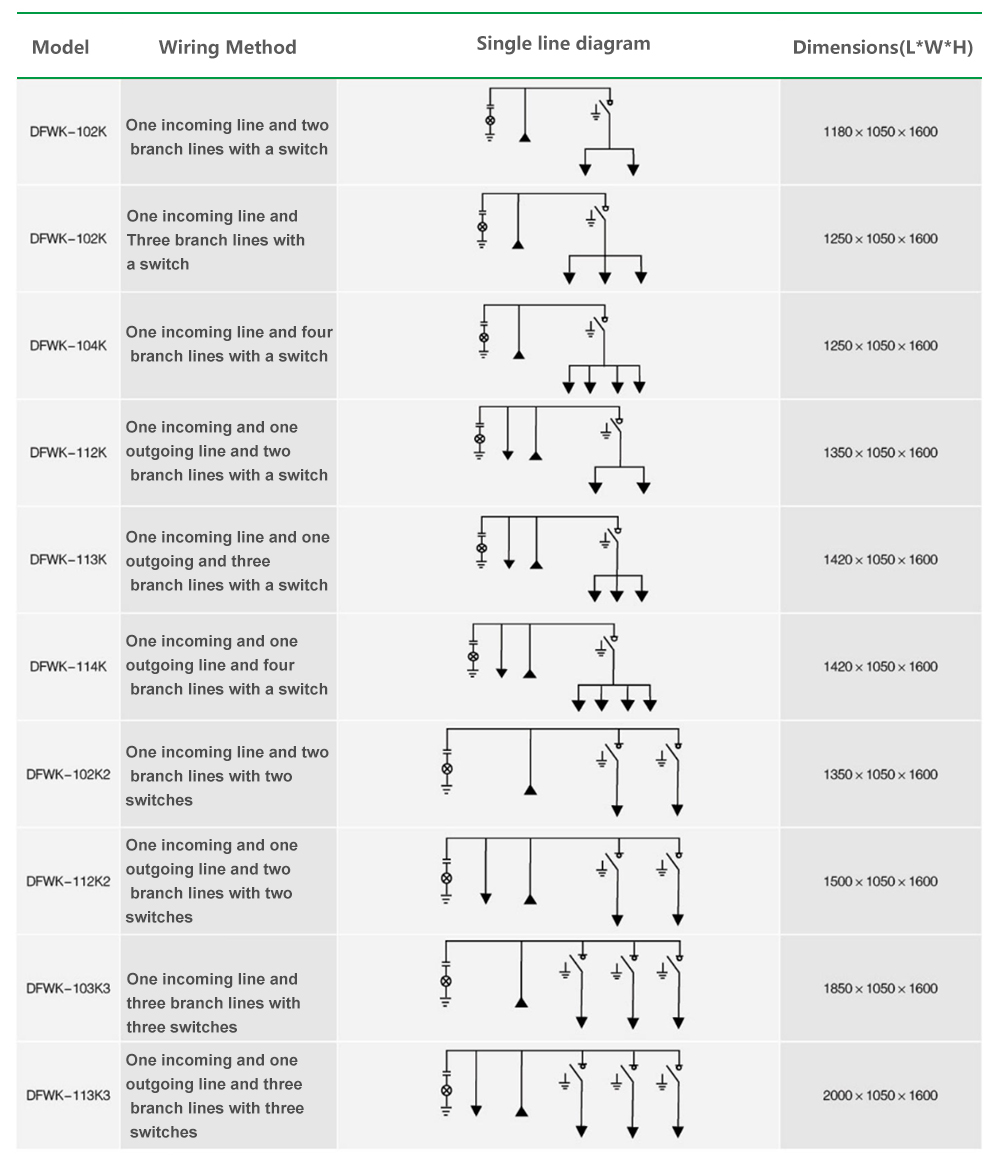

Несколько типовых решений проводки

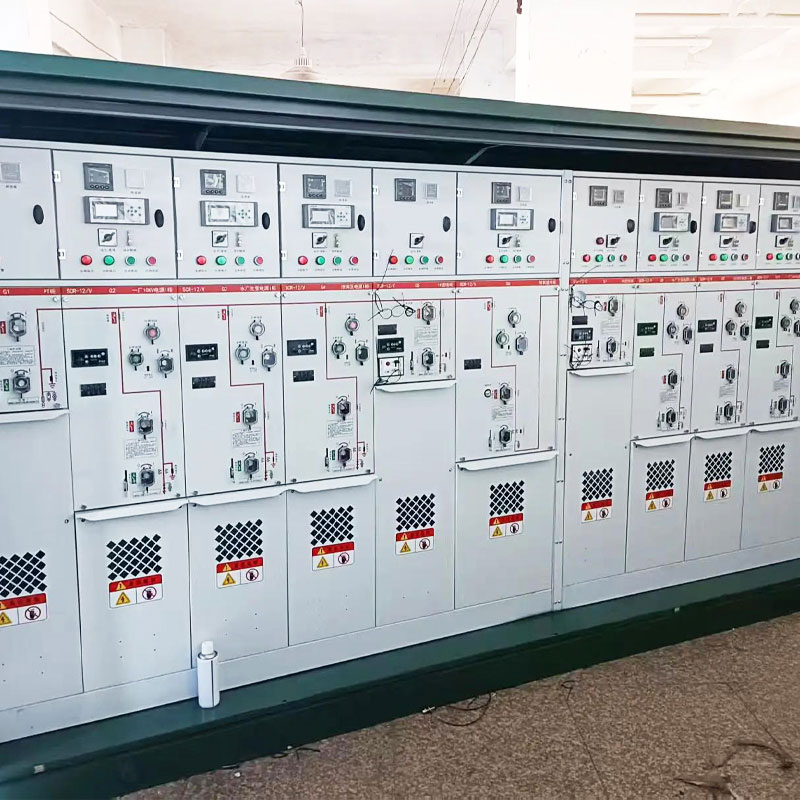

Наша фабрика

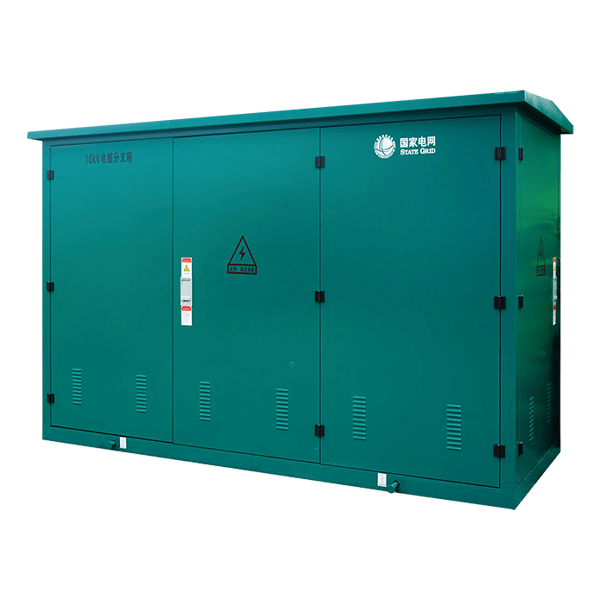

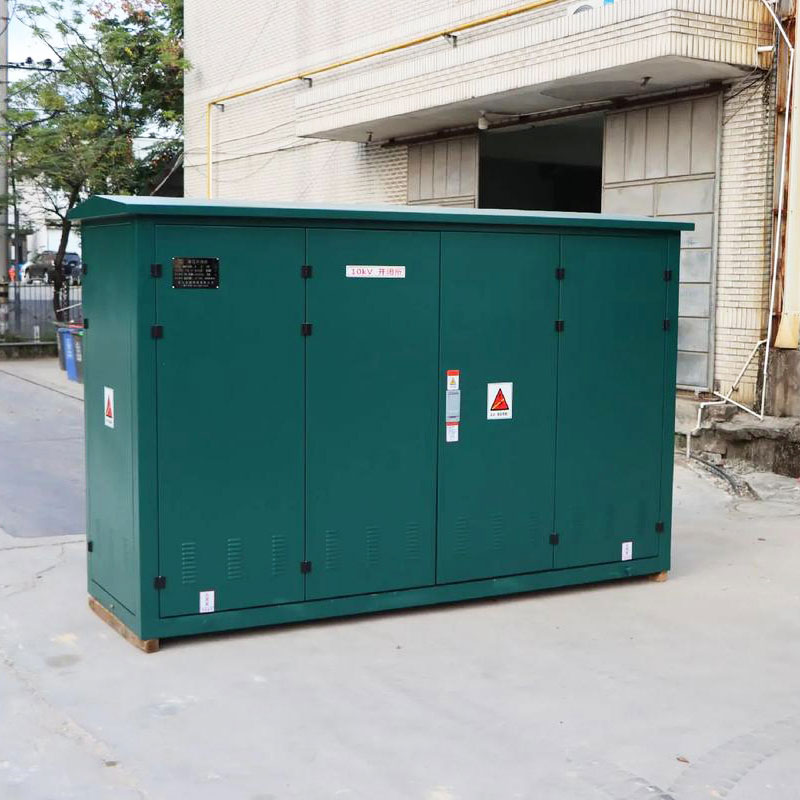

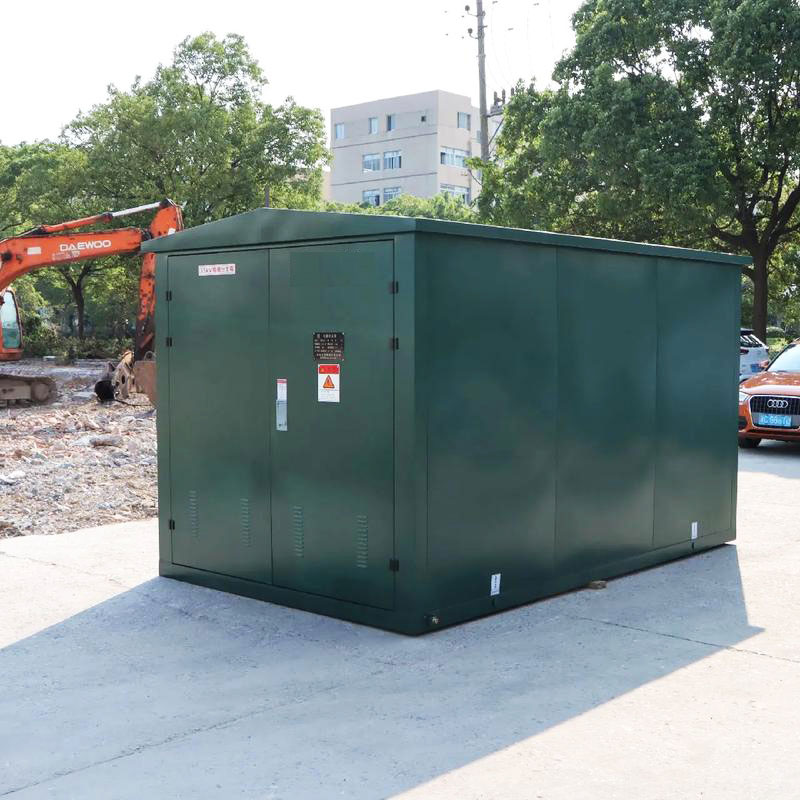

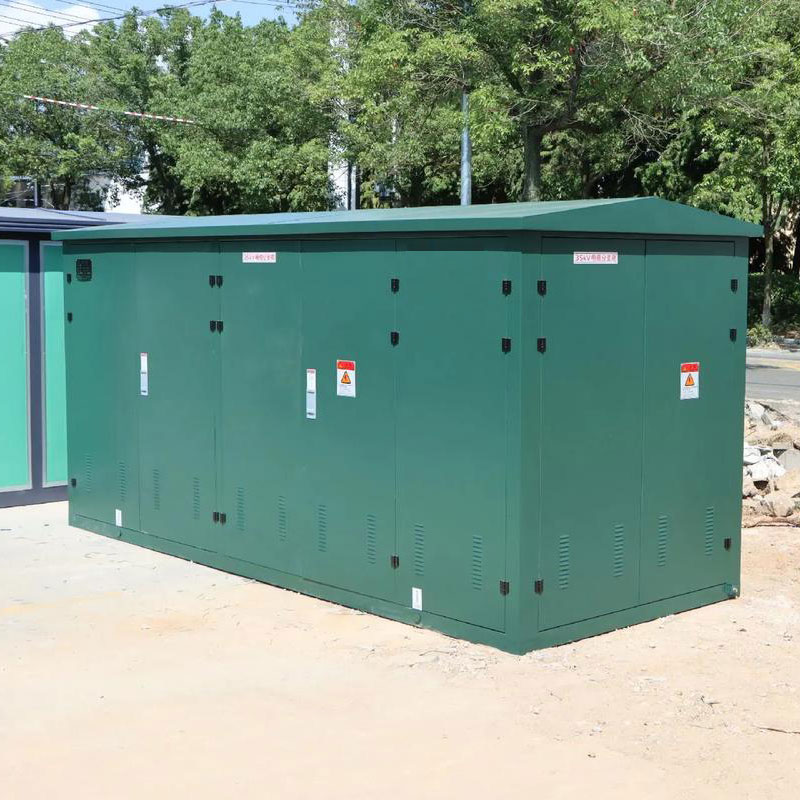

Продукты показывают
