Распределительная коробка низкого напряжения

С развитием электротехнологий распределительные коробки низкого напряжения все больше движутся в сторону интеллектуальности, модульности, миниатюризации и высокой энергоэффективности. Распределительная коробка низкого напряжения производства Cotenele полностью соответствует преимуществам вышеперечисленной продукции. Производимые нами низковольтные распределительные коробки в основном используются в жилых домах, коммерческих зданиях, промышленных предприятиях, инфраструктуре и в сфере возобновляемых источников энергии. Низковольтная распределительная коробка Cotenele отличается надежным качеством, прочной конструкцией, компактными размерами и высокой безопасностью и уже давно получила высокую оценку большого количества пользователей.

Что такое распределительная коробка низкого напряжения?

Распределительная коробка низкого напряжения — это конечное распределительное устройство системы распределения электроэнергии. Распределительная коробка низкого напряжения может получать электроэнергию от вышестоящего распределительного оборудования, такого как низковольтное распределительное устройство или подстанция, и безопасно распределять мощность по близлежащим нагрузкам, а также обеспечивать защиту, мониторинг и управление соответствующими цепями и оборудованием. Здесь «низковольтные» обычно относятся к системам с переменным напряжением 380 В или 220 В.

Его основные функции можно свести к четырем пунктам:

1. Распределение мощности: безопасно распределяйте один входной источник питания на несколько ответвлений с помощью переключателей, таких как автоматические выключатели, в распределительной коробке низкого напряжения.

2. Защита цепи: автоматические выключатели или другие переключатели, установленные в распределительных коробках низкого напряжения, автоматически отключают цепь при перегрузке, коротком замыкании, утечке или других ситуациях на линии нагрузки, защищая расположенное ниже оборудование и личную безопасность.

3. Управление и эксплуатация. Установка низковольтной распределительной коробки может сделать управление и эксплуатацию последующих цепей более централизованным и удобным.

4. Мониторинг и измерение. Приборы, встроенные в распределительную коробку низкого напряжения, могут отображать напряжение, ток и другие рабочие параметры, а соответствующие приборы также могут измерять потребление энергии.

Основная структура и основные компоненты

Распределительная коробка состоит из корпуса и внутренних электрических компонентов.

Корпус защищает внутренние компоненты и обеспечивает необходимую защиту от пыли и влаги. Обычно его изготавливают из металла (например, стали), а также используют другие изоляционные материалы. В зависимости от среды установки корпуса имеют разные степени защиты (IP).

Основные компоненты выполняют электрические функции:

Классификация низковольтных распределительных коробок

Низковольтные распределительные коробки можно классифицировать по нескольким признакам:

1. По основной функции (наиболее распространенный)

2. По способу крепления

• Настенный: Компактный, подходит для жилых/коммерческих зданий, занимает мало места.
• Напольный (отдельно стоящий): предназначен для промышленных помещений, выдерживает большие нагрузки, прост в обслуживании.
• Монтаж заподлицо (встраиваемый): встраивается в стену, выглядит эстетично, экономит место (распространено в домах).
• Наружный тип: более высокий класс IP (например, IP54), устойчивость к дождю, пыли и коррозии.

3. По типу конструкции

• Фиксированная панель (открытого типа): Защищена только спереди; части, находящиеся под напряжением, могут быть доступны сбоку/сзади. Низкая степень защиты, используется там, где требования минимальны.
• Закрытый (закрытый тип): Эта распределительная коробка низкого напряжения закрыта со всех сторон, за исключением поверхности установки, и ее характеристики безопасности и защиты относительно высоки.
• Тип ящика: Функциональным блоком этой низковольтной распределительной коробки является съемный ящик, который обладает преимуществами хорошей взаимозаменяемости и высокой надежности и больше подходит для случаев с высокими требованиями к непрерывности.
• Модульный тип: Внутренняя структура распределительной коробки этого типа имеет стандартную модульность, что позволяет гибко сокращать и расширять функции.

4. По иерархии в энергосистеме

• Первичное распределительное оборудование: этот тип распределительной коробки низкого напряжения может быть напрямую подключен к трансформаторам и распределять электроэнергию по различным расположенным ниже по течению точкам; Номинальная стоимость и мощность трансформаторов также должны быть относительно высокими.
• Вторичное распределительное оборудование: распределяет электроэнергию от восходящего источника к локальным нагрузкам, обеспечивая защиту, мониторинг и контроль.
• Конечное распределительное оборудование: Расположено вдали от источника питания; децентрализованные подразделения небольшой мощности, непосредственно обслуживающие конечных пользователей.

Как выбрать подходящую распределительную коробку низкого напряжения?

Выбор подходящей распределительной коробки может повысить экономическую эффективность и безопасность.

1. Во-первых, необходимо уточнить требования к приложению и требования к загрузке.

• Нагрузочные характеристики: Во-вторых, необходимо уточнить мощность, напряжение (220В/380В) и ток всех устройств. Обратите особое внимание на пусковые токи двигателя (5‑7× номинальный ток).
• Будущее расширение: зарезервируйте 10‑20 % свободной мощности и цепей для будущих дополнений.

2. Сопоставьте ключевые параметры

• Номинальное напряжение: должно соответствовать напряжению системы (например, 380 В/220 В).
• Номинальный ток: номинал главной шины и входного выключателя должен быть ≥ общего рабочего тока всех нагрузок.
• Отключающая способность при коротком замыкании (Icu): наиболее важный параметр безопасности. Должен быть выше предполагаемого тока короткого замыкания в точке установки; в противном случае устройство может быть разрушено или стать причиной пожара.

3. Определите необходимый рейтинг IP.

• Выберите соответствующий код IP с учетом влажности, пыли, агрессивных газов и т. д. Например, IP30 для сухих помещений; IP54 или выше для использования на открытом воздухе или в пыльных/влажных местах.

4. Учитывайте материалы и качество изготовления.

• Корпус: толщина стали должна быть достаточной (например, основная рама ≥2,0 мм) для обеспечения механической прочности.
• Проводники: для главных шин используйте высококачественную медь Т2; избегайте алюминия или меди низкого качества.
• Бренд и качество: выбор надежных производителей и брендов может обеспечить качество и снизить затраты на послепродажное обслуживание. Необходимо проверить, имеет ли продукт действующую сертификацию CCC и отчеты о проверке типа.

Наша фабрика

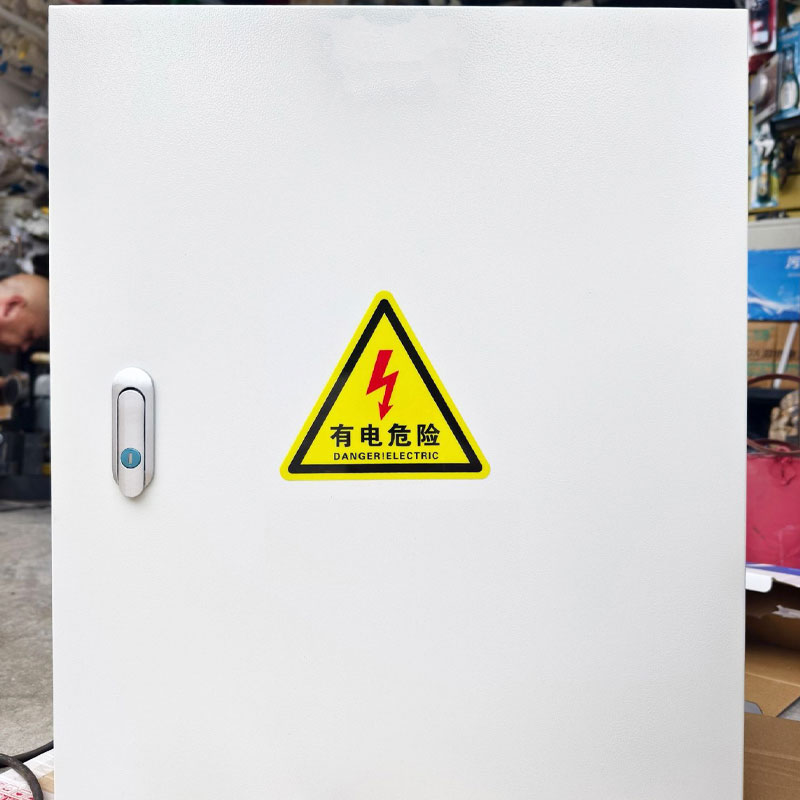

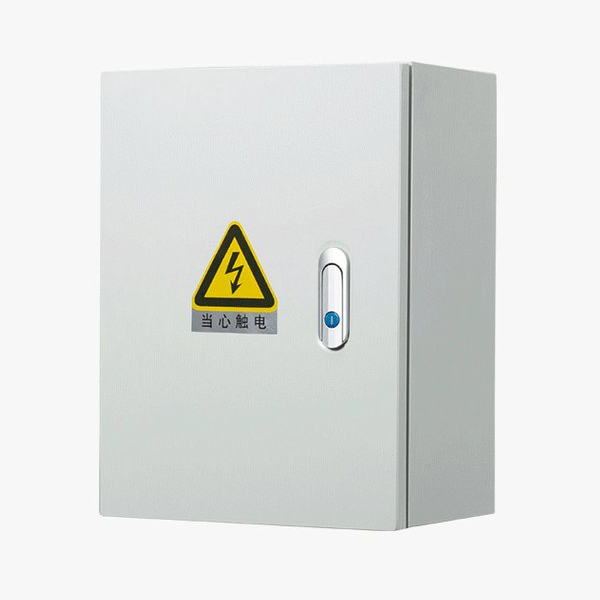

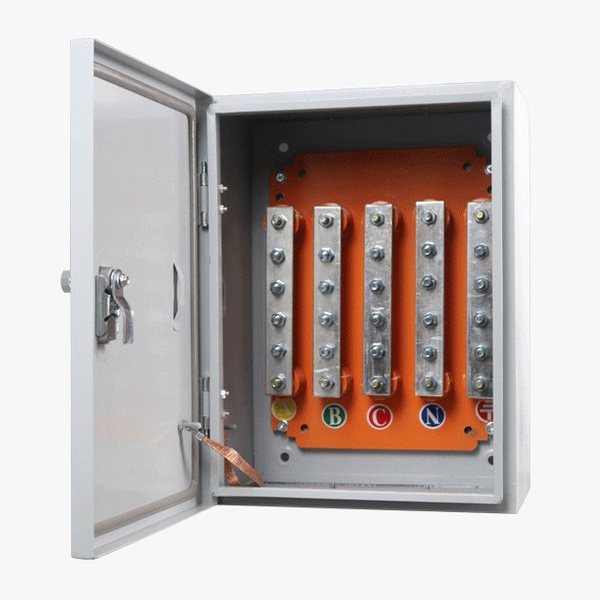

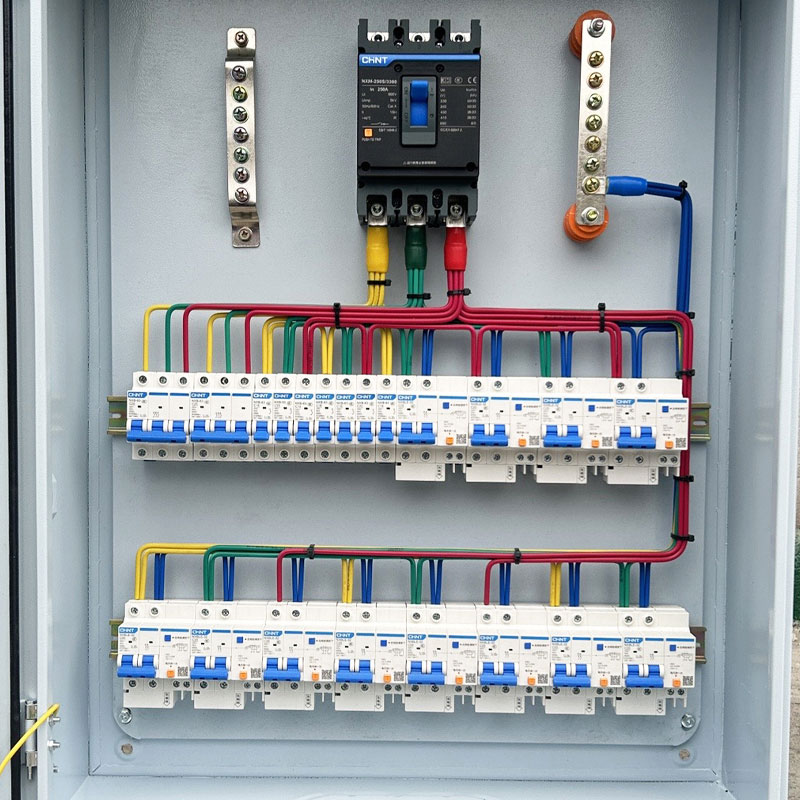

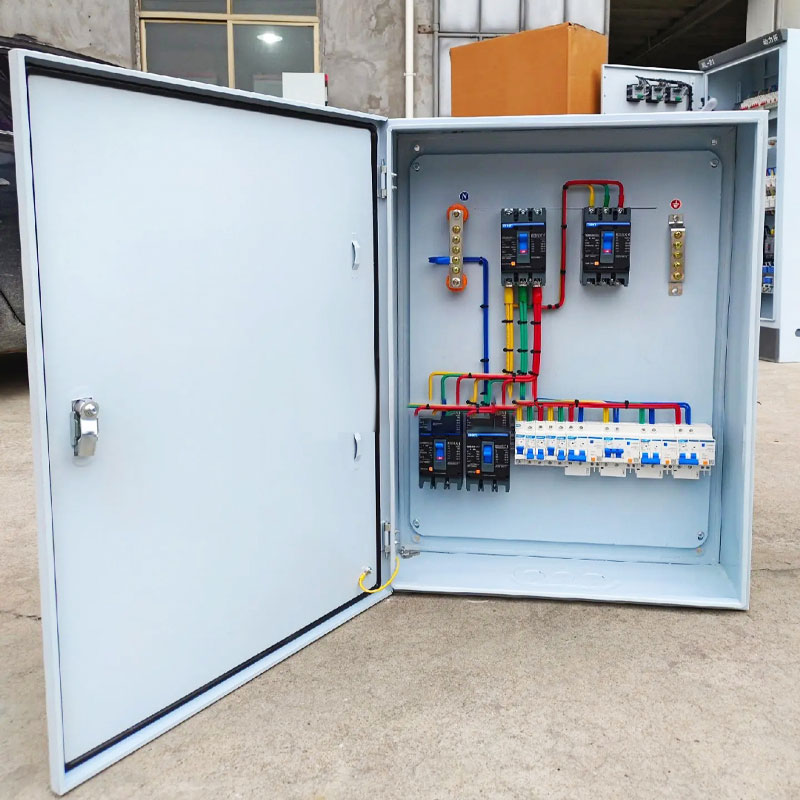

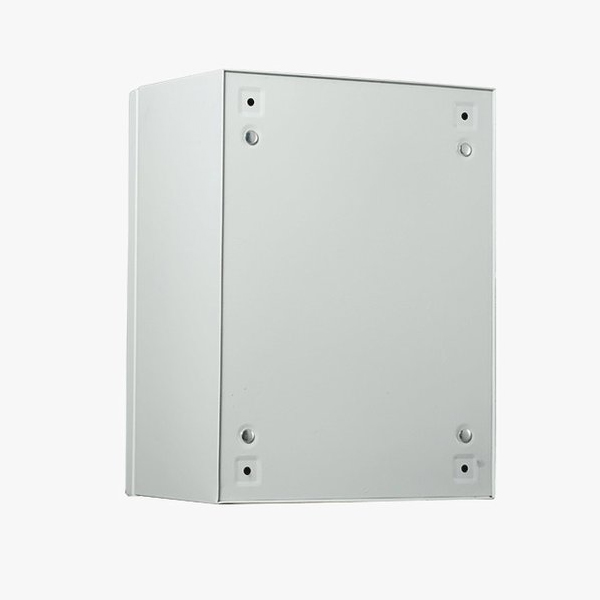

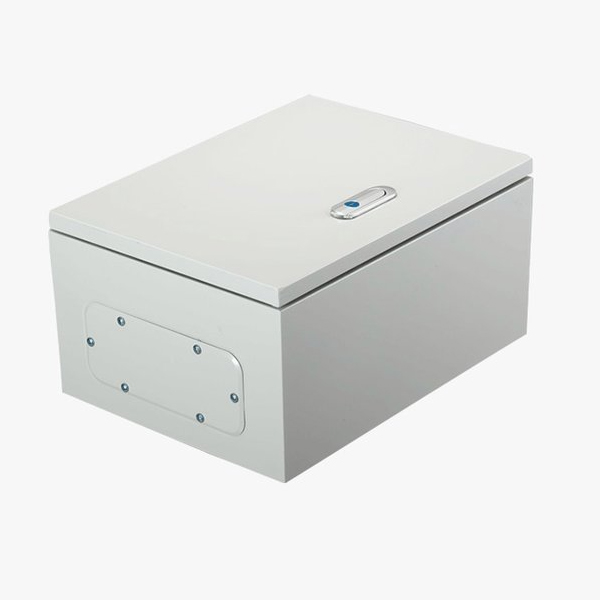

Продукты показывают:
