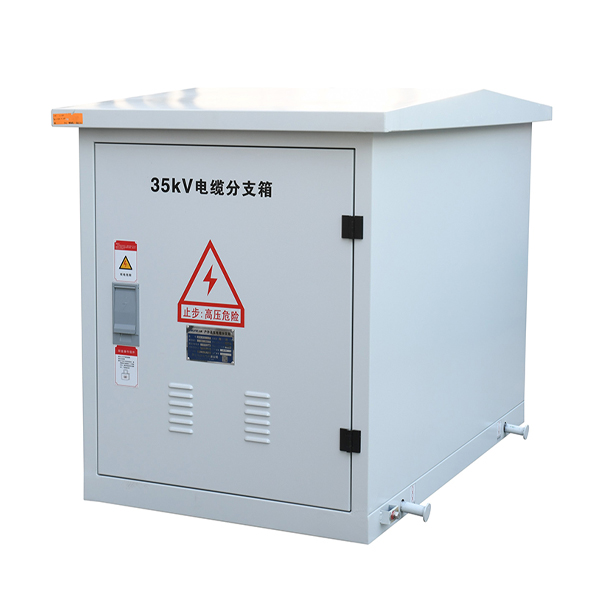

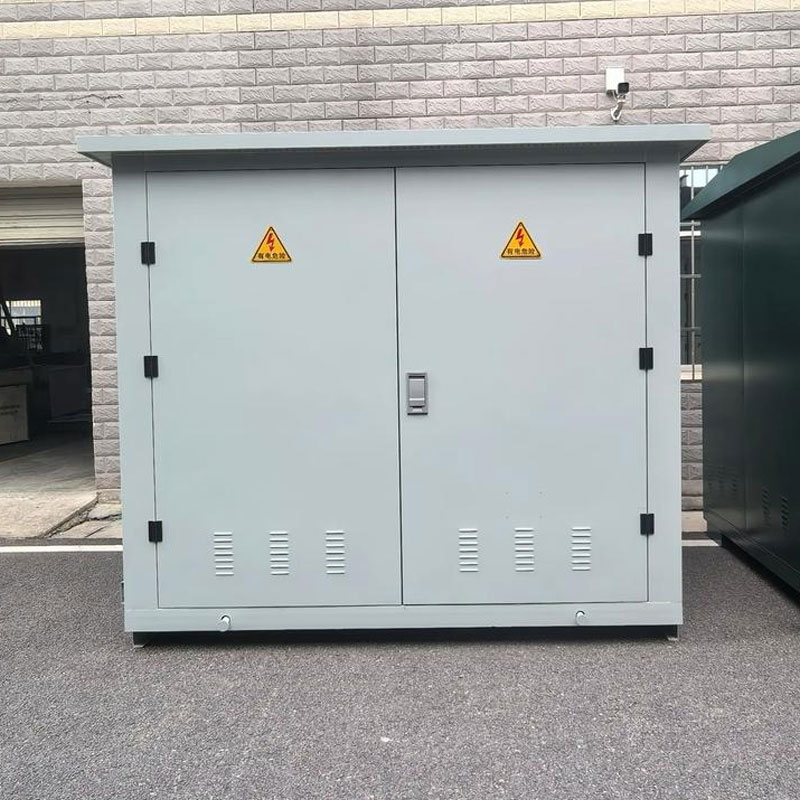

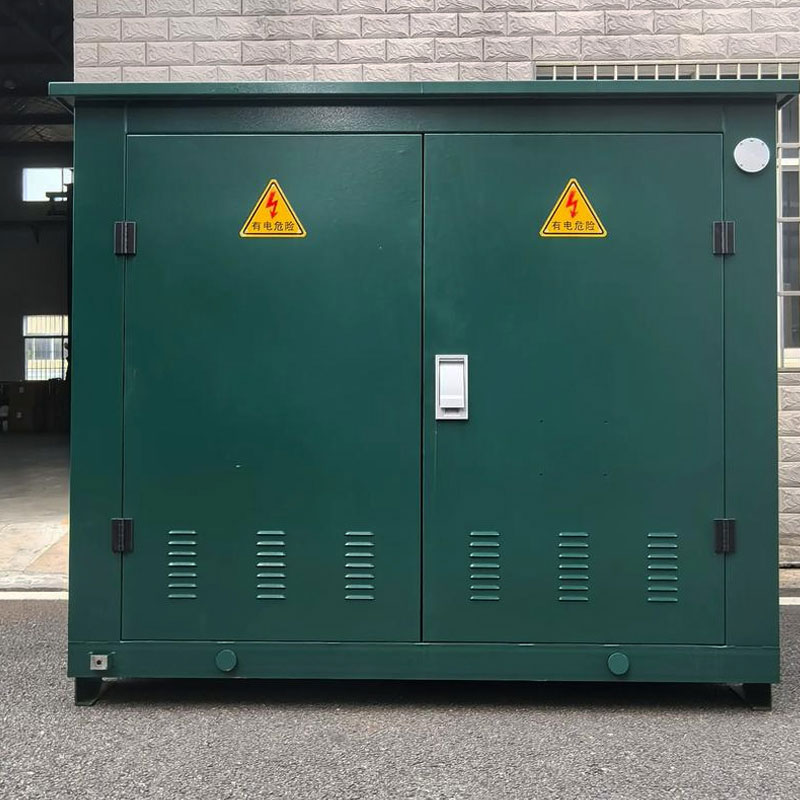

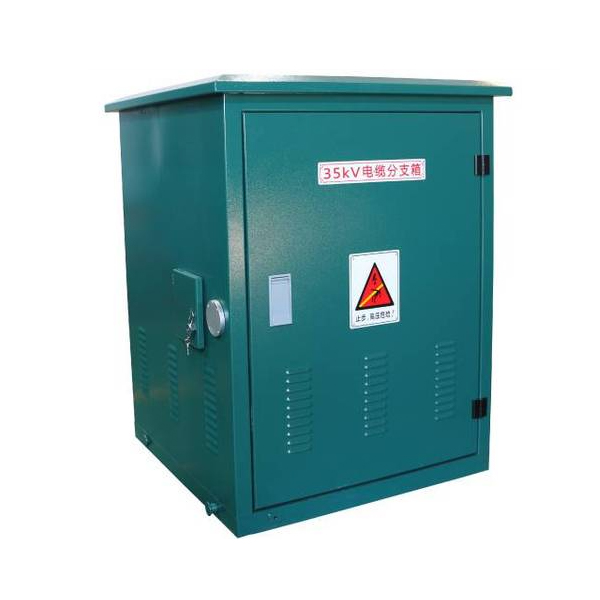

Электрическое распределительное устройство распределительной коробки 33 кВ

Cotenele является одним из известных производителей электрооборудования в Китае. Наше распределительное устройство для распределительных кабелей с электрической соединительной коробкой на 33 кВ представляет собой широко используемое наружное или внутреннее устройство распределения электроэнергии в сетях передачи и распределения 33 кВ. Его основной функцией является обеспечение разветвления, передачи и объединения электрической энергии в кабельных линиях, а также (в определенных моделях) сегментация и управление линиями. В высоковольтных энергосистемах он служит узловой точкой для кабельных линий, распределяя поступающую мощность от одной основной линии к нескольким исходящим линиям, тем самым расширяя радиус электроснабжения, снижая общие затраты на проект и повышая гибкость и надежность энергоснабжения.

Основные технические параметры

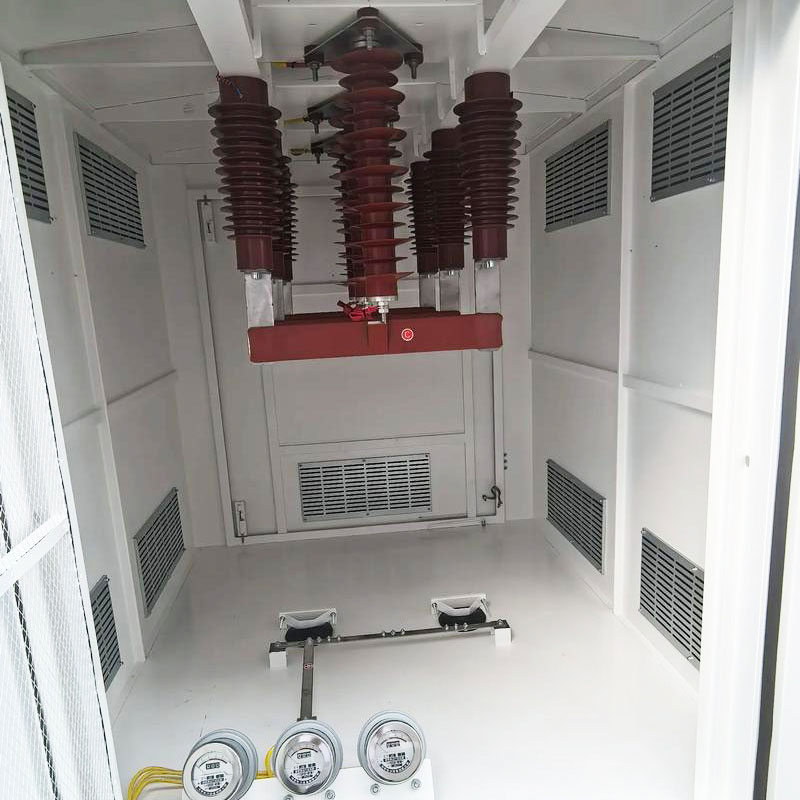

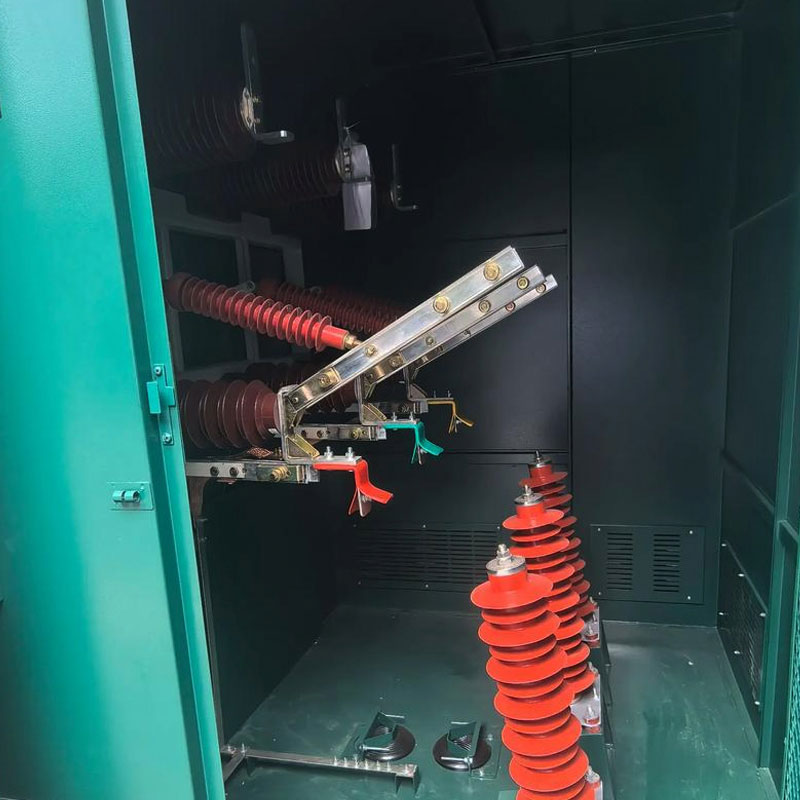

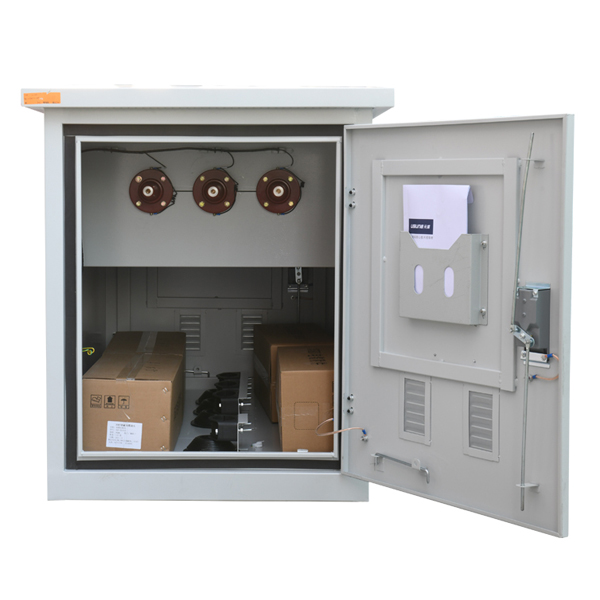

Принцип работы продукта

Принцип работы распределительного устройства распределительного кабеля 33 кВ основан на разделении тока параллельных цепей.

1. Потребляемая мощность: кабели высокого напряжения передают электрическую энергию через входящие аксессуары и питают входные клеммы шин (медных шин) или элегазовых переключателей внутри коробки.

2. Сбор шин. Электрическая энергия собирается на трехфазной шине внутри коробки.

3. Разветвленный выход: несколько исходящих кабелей одновременно подключаются к одной и той же фазной шине через кабельные фитинги (базовый тип) или выводятся с выходной стороны выключателя (тип выключателя).

4. Защита и контроль: Во время работы грозозащитный разрядник подавляет перенапряжение в режиме реального времени; Индикатор напряжения и (опционально) индикатор неисправности используются для контроля состояния цепи. При наличии разъединителя нагрузки цепь можно отключить во время технического обслуживания, образуя четкую точку изоляции.

Рабочий объем распределительного распределительного устройства распределительного кабеля 33 кВ

Уровень напряжения 33 кВ определяет, что данное оборудование в основном используется в крупных системах распределения электроэнергии:

• Городские основные распределительные сети. В качестве дополнения к кольцевой распределительной коробке 33 кВ электрическая соединительная коробка 33 кВ обычно используется в качестве узла кабельной распределительной сети на оживленных улицах и в коммерческих центрах, что позволяет сократить занятость земли.
• Промышленные и горнодобывающие предприятия. На некоторых крупных заводах пользователи также могут распределять электроэнергию от главной подстанции 33 кВ на подстанции в каждом цехе через кабельные ответвительные коробки 33 кВ.
• Возобновляемые источники энергии:

1. Ветроэнергетика: на ветряных электростанциях электрические соединительные коробки на 33 кВ используются для соединения коллекторных линий нескольких ветряных турбин.
2. Солнечные фотоэлектрические станции: на крупных фотоэлектрических электростанциях ответвительная коробка кабеля среднего напряжения используется для подключения трансформатора коробчатого типа на 33 кВ и линий между ними, а также для подключения к повышающей подстанции.

• Транспорт и инфраструктура: кабельные ответвительные коробки на 33 кВ также используются в качестве промежуточных точек передачи и распределения для магистральных кабельных линий в энергосистемах для строительства инфраструктуры, такой как автомагистрали, туннели и аэропорты.

Меры предосторожности при использовании электрической распределительной коробки 33 кВ

1. Экологическая адаптивность:

• На высоте более 1000 метров следует учитывать снижение прочности внешней изоляции; уточните у производителя конструкцию плато.
• В зонах с высоким содержанием солевых туманов или высокой влажностью корпус распределительного устройства для распределительных кабелей с электрической соединительной коробкой на 33 кВ должен быть изготовлен из нержавеющей стали 316L, а покрытие корпуса должно быть усилено с помощью антикоррозионных мер.

2. Защита от гидроизоляции и погружения в воду. Несмотря на то, что эта кабельная ответвительная коробка имеет высокий уровень защиты, скопление воды в кабельной траншее или котловане может привести к тому, что кабельные аксессуары будут намокать в воде на длительное время, что может привести к неисправностям. Поэтому необходимо обеспечить плавный дренаж.

3. Предотвращение неправильной эксплуатации: для распределительного устройства с распределительным кабелем электрической соединительной коробки напряжением 33 кВ с разъединителями нагрузки необходимо подтвердить текущее состояние цепи перед началом работы. пожалуйста, не размыкайте и не замыкайте разъединитель, когда он находится под напряжением, если только выключатель не рассчитан на отключение нагрузки.

4. Требования к заземлению: корпус распределительного устройства для распределительных кабелей электрической распределительной коробки напряжением 33 кВ должен быть надежно заземлен, а соединение заземляющего провода экранирующего слоя кабеля должно быть правильным и стандартизированным, что обеспечивает безопасность персонала.

5. Предотвращение попадания влаги. Для распределительных устройств распределительных кабелей электрической распределительной коробки с воздушной изоляцией  33 кВ (открытые медные стержни) необходимо установить устройства нагрева и осушения, чтобы предотвратить ползучесть или короткие замыкания, вызванные конденсацией.

Как правильно выбрать распределительное устройство?

При выборе подтвердите следующие основные технические параметры и конфигурации:

1. Номинальное напряжение: Номинальное напряжение кабельного распределительного устройства должно соответствовать номинальному напряжению системы 33 кВ/35 кВ (максимальное напряжение составляет 40,5 кВ).

2. Номинальный ток: Номинальный ток главной шины кабельного распределительного устройства 33 кВ обычно составляет 630 А, но нам все равно следует выбирать подходящий ток на основе фактического тока нагрузки. Если вам нужен более высокий ток, сначала свяжитесь с производителем и настройте продукцию в соответствии с вашими требованиями.

3. Количество цепей: Определите необходимую конфигурацию линии, например, один вход и количество выходных линий или сколько входных и сколько выходных линий.

4. Требуется или нет переключатель:

• Для простого разветвления кабеля с низкой рабочей частотой: выберите базовую коробку для разветвления кабеля.
• Для локализации неисправностей, подачи питания в кольцевую сеть или обслуживания точек изоляции: выберите кабельную ответвительную коробку с выключателем нагрузки.

5. Метод изоляции: рекомендуется использовать полностью изолированную и полностью герметичную кабельную ответвительную коробку европейского типа (с использованием готовых разъемов из силиконовой резины или EPDM), чтобы обеспечить высокую безопасность и подходить для использования на открытом воздухе.

6. Материал корпуса. Для наружного использования обычно рекомендуется использовать корпуса кабельных ответвлений из нержавеющей стали. Для зон с высокой коррозией необходимо выбрать корпус из нержавеющей стали 316.

7. Дополнительная функция: Определите, требуется ли для автоматизации распределения молниеотвод, индикатор неисправности или интеллектуальный мониторинг (интерфейс DTU/FTU).

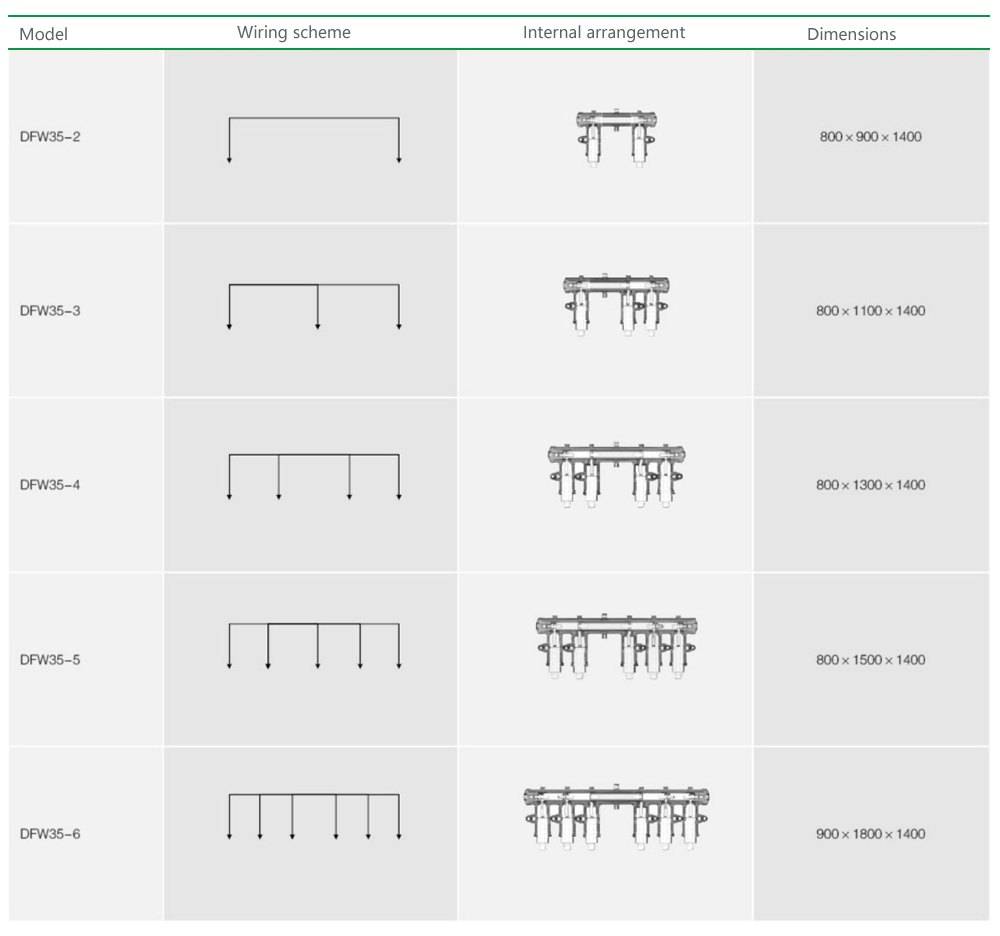

Схема номера заказа:
