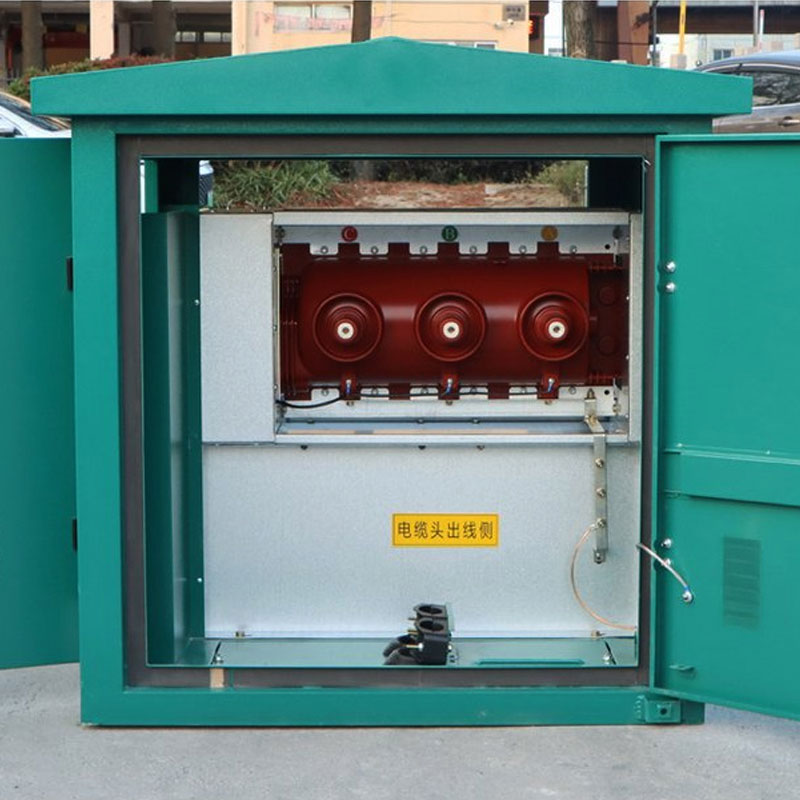

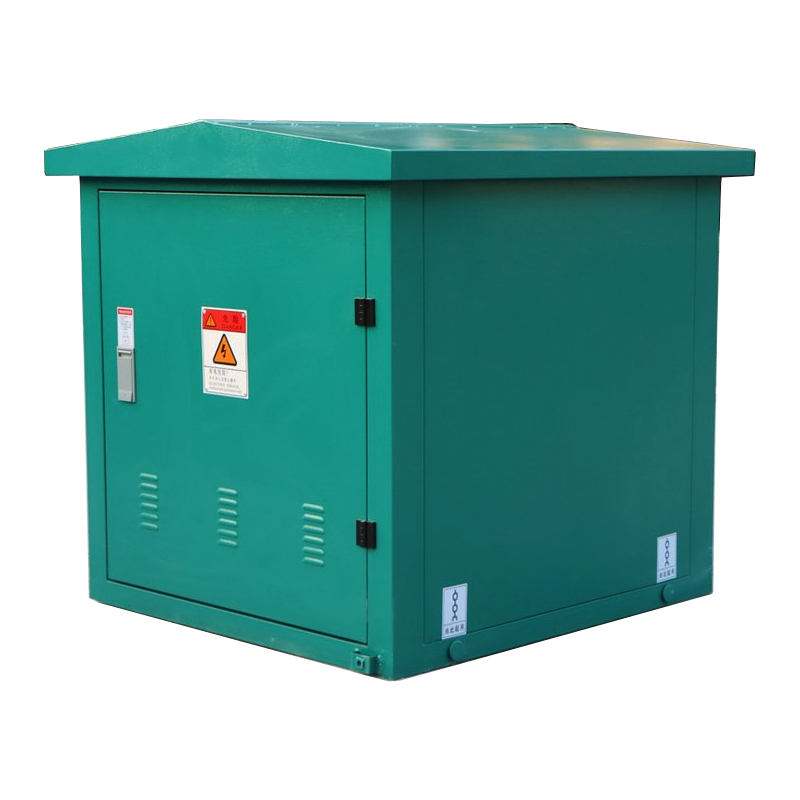

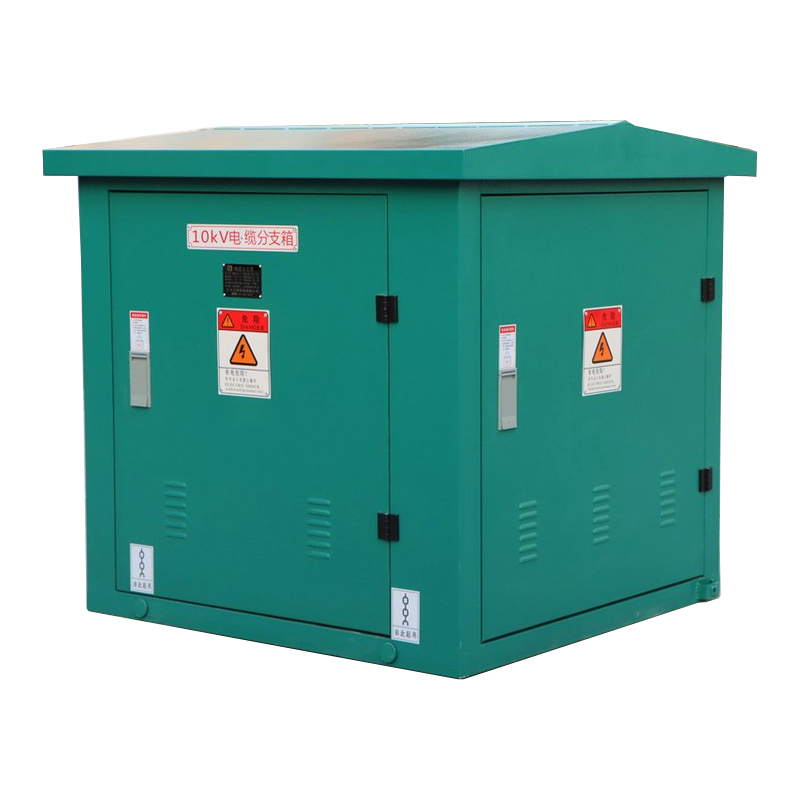

Распределительная панель распределительного кабеля распределительной коробки 22 кВ

Кабельная распределительная панель распределительной коробки 22 кВ производства Cotenele представляет собой высоконадежное, полностью изолированное, полностью герметичное наружное распределительное устройство, решающее проблемы, связанные с большой занятостью земли и низкой безопасностью в традиционных воздушных линиях, обеспечивая «подземную прокладку кабелей» и «безмасляное преобразование» электросетей. Эта кабельная ответвительная коробка 24 кВ представляет собой наружное распределительное устройство среднего напряжения с номинальным напряжением 24 кВ и номинальной частотой 24 кВ. 50 Гц. Он устанавливается в узлах или точках разветвления силовых кабелей для распределения одного входящего фидера на несколько исходящих фидеров, что обычно используется в кольцевых сетях или радиальных распределительных системах.

Структура и компоненты

Конструкция корпуса распределительной панели для распределительных кабелей Cotenele компактна, прочна и долговечна и состоит из следующих двух частей:

1. Корпус

• Материал: Материал корпуса распределительной коробки 22 кВ обычно изготавливается из нержавеющей стали, холоднокатаной стали с порошковым покрытием или оцинкованной стали, которая обладает превосходной коррозионной стойкостью и стойкостью к механическим ударам.
• Степень защиты: материал оболочки распределительной панели распределительного кабеля 22 кВ обычно изготавливается из нержавеющей стали, холоднокатаной стали с порошковым покрытием или оцинкованной стали, которая обладает превосходной коррозионной стойкостью и стойкостью к механическим ударам.
• Степень защиты: Степень защиты корпуса кабельной распределительной панели обычно достигает IP33 или выше (например, IP34D) в соответствии с новейшими стандартами и может обеспечить защиту от дождя, пыли и коррозии в суровых условиях окружающей среды.
• Конструктивная конструкция: механическая прочность распределительной панели соединительного кабеля достаточно высока, она оснащена водонепроницаемым пазом и дверцей с уплотнительной прокладкой, внутренними кабельными зажимами и клеммами заземления.

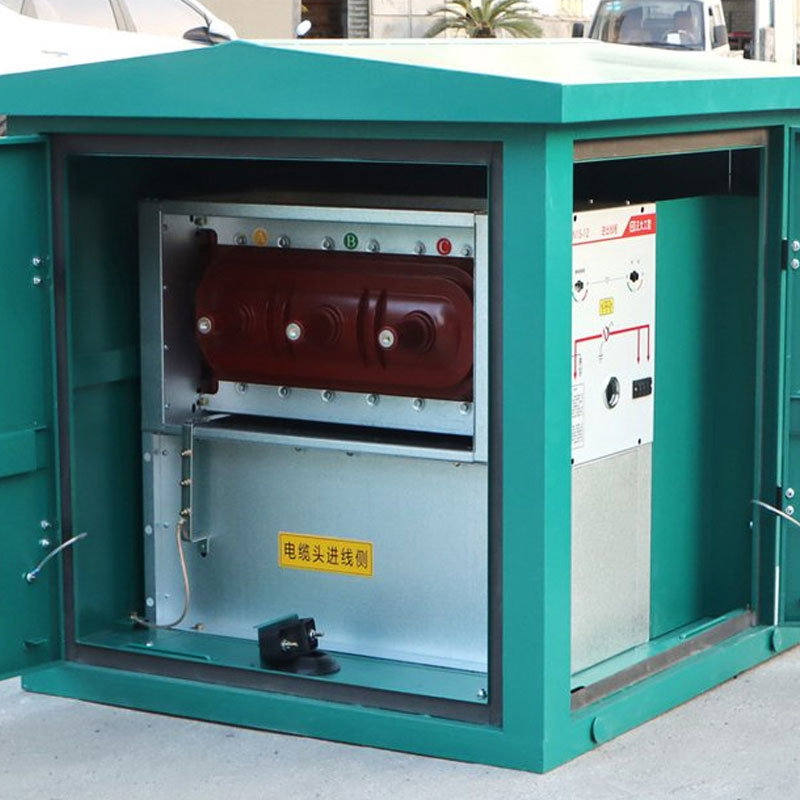

2. Внутренние отсеки и компоненты.

• Шинный отсек (жильный разъем): Распределительная панель распределительного кабеля на 22 кВ. В качестве токопроводящих разъемов обычно используются кабелепровод (двусторонние разъемы) или сборные шины из силиконовой резины. В конструкции шинопровода применяется воздушная или твердая изоляция, что позволяет обеспечить четкую прокладку кабеля без необходимости использования больших пролетов.
• Кабельные разъемы (разъемные разъемы): Основные компоненты распределительной коробки 22 кВ в основном включают разъем главной цепи на 630 А, который фиксируется болтами, образуя основной канал, и ответвительный разъем на 200 А, который подключается к стороне пользователя посредством подключения под напряжением.
• Система заземления: внутри распределительной панели распределительного кабеля распределительной коробки на 22 кВ имеется главная заземляющая шина. Все металлические компоненты и экранирующие слои кабеля внутри распределительной коробки на 22 кВ должны быть надежно заземлены для обеспечения безопасной эксплуатации.

Дополнительные функциональные компоненты:

• Индикатор наличия напряжения. Основная функция этого компонента — отображать, находится ли шина или кабель под напряжением, предотвращать случайный контакт и обеспечивать безопасность персонала.
• Разрядник для защиты от перенапряжений: грозовые разрядники устанавливаются на входной или выходной стороне для предотвращения повреждения оборудования, вызванного грозовым перенапряжением.
• Индикатор неисправности: этот индикатор устанавливается на кабеле для быстрого определения места неисправности оборудования.
• Блок выключателя нагрузки: В кабельных ответвительных коробках выключателя обычно используются элегазовые или вакуумные выключатели нагрузки для отключения тока нагрузки.

Основные технические параметры

Часто задаваемые вопросы (FAQ)

1. Вопрос: Как достигается возможность подключения под напряжением в кабельных ответвительных коробках на 24 кВ?

О: В основном это относится к разъемам на 200 А в ответвительных коробках американского типа. Эти разъемы имеют внутренние функции гашения дуги или специальную конструкцию, а с помощью специального рабочего инструмента их можно подключать/отключать под нагрузкой, действуя как выключатель нагрузки. Примечание. Разъемы силовой цепи 630A ни в коем случае нельзя подключать/отсоединять под напряжением; их следует вкручивать/выкручивать с помощью инструмента только после обесточивания.

2. Вопрос: Почему некоторые ответвительные коробки стоят дорого, а другие дешево?

Ответ: Разница в цене в основном обусловлена ​​внутренними материалами (импортная силиконовая резина и отечественная, полностью медные проводники по сравнению с другими), материалом корпуса (нержавеющая сталь или обычная окрашенная сталь) и включением коммутационных блоков. Ответвительная коробка с элегазовым выключателем стоит значительно дороже, чем базовый тип.

3. Вопрос: Могут ли внутренние разъемы выйти из строя из-за попадания влаги?

Ответ: В высококачественных ответвительных коробках используются готовые разъемы из силиконовой резины. Силиконовая резина обладает превосходной гидрофобностью и высокой эластичностью. При правильной установке (чистый интерфейс) герметизация кабеля чрезвычайно эффективна, позволяя кратковременное погружение в воду. Влагостойкость очень высокая при правильной установке.

4. Вопрос: В чем разница между кабельной ответвительной коробкой и коммутационной станцией (кольцевым основным блоком)?

Ответ: Ответвительная коробка кабеля среднего напряжения не имеет внутреннего переключателя, который не может отключить ток короткого замыкания и служит только физической точкой подключения. Главный кольцевой блок (РМБ) оснащен коммутационными устройствами (выключателями/разъединителями нагрузки) с функциями защиты, управления и учета. Кабельная ответвительная коробка коммутаторного типа расположена между ними, и ее функция аналогична компактному наружному кольцевому сетевому блоку.

5. Вопрос: Требуется ли фундамент для установки кабельной ответвительной коробки?

А: Да. Хотя само устройство может быть установлено на земле, для обеспечения надлежащего радиуса изгиба кабеля, гидроизоляции, защиты от пыли и удобства эксплуатации обычно требуется бетонный постамент (высотой около 30–50 см). Коробка закреплена на цоколе, а кабели входят снизу.

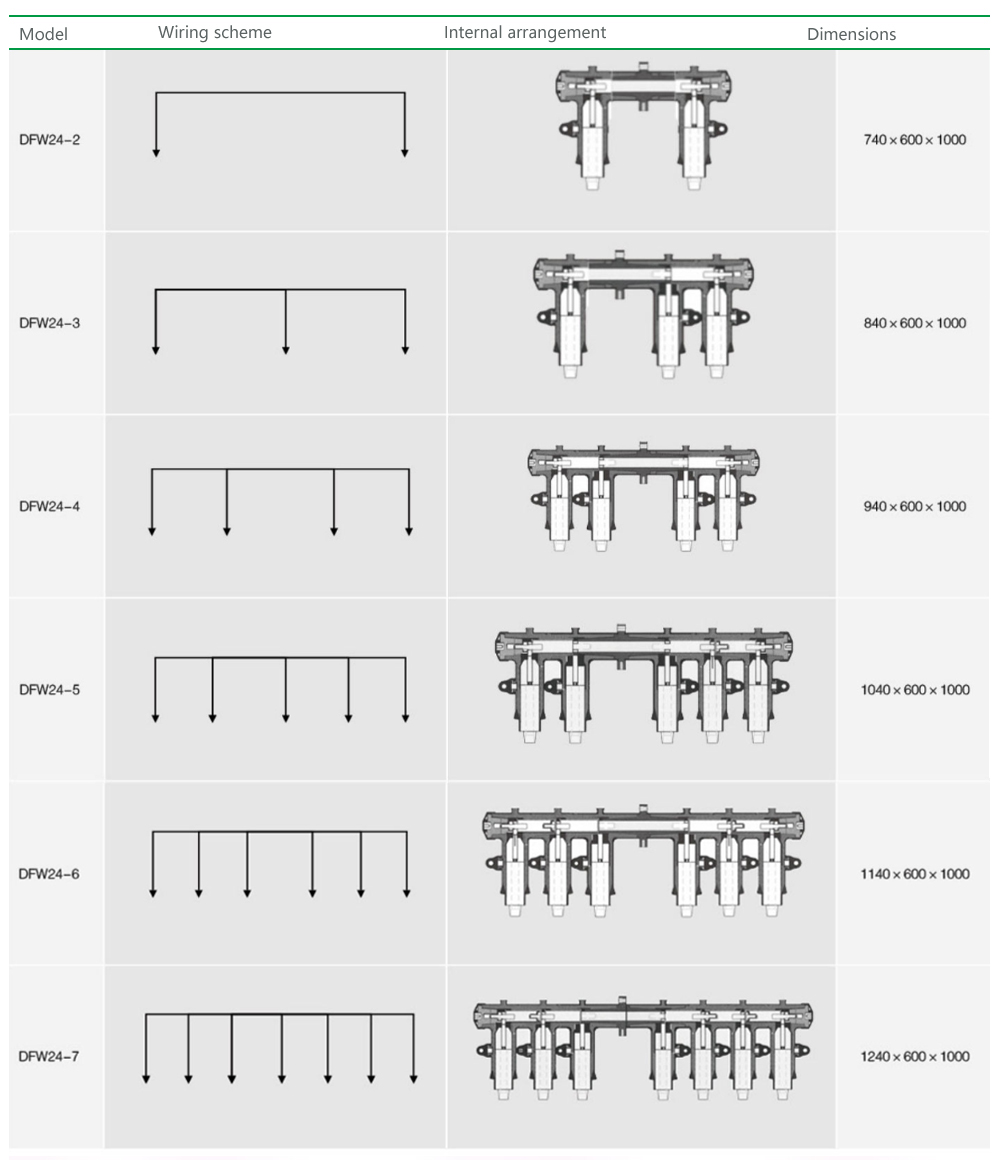

Описание номера заказа

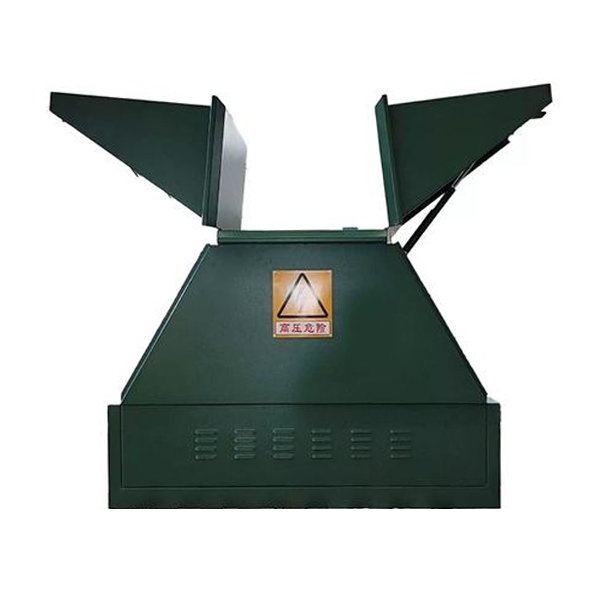

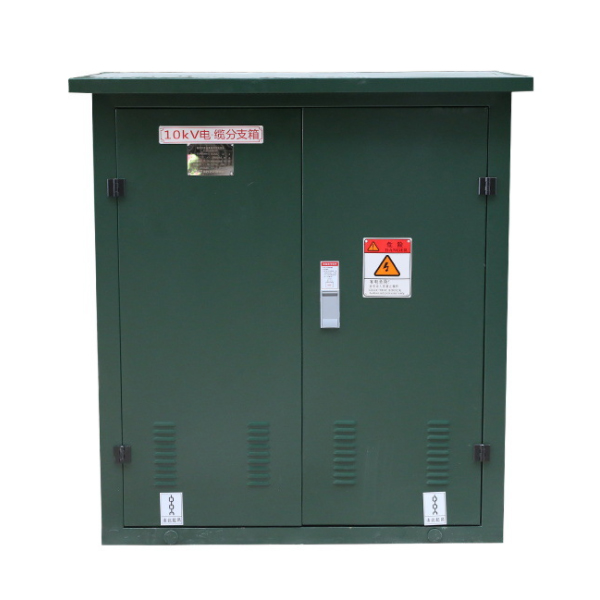

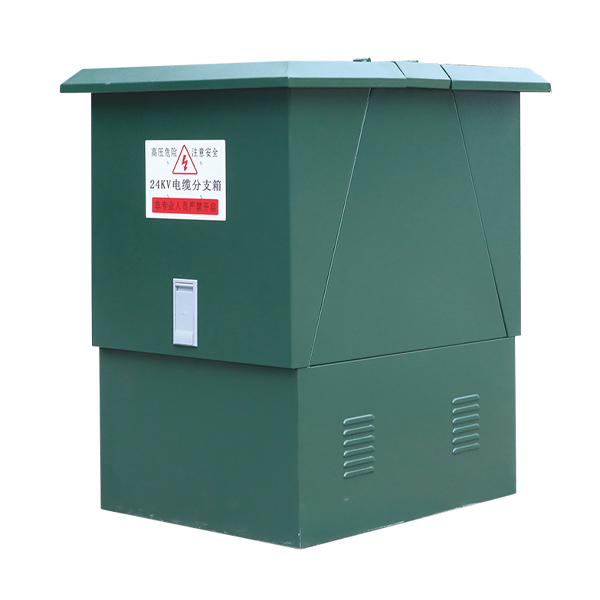

Продукты показывают:
