Продукты
Профессиональный производитель распределительных устройств, предлагающий надежные решения в области электропитания
- View as
Выдвижное распределительное устройство низкого напряжения MNS
Cotenele является производителем, продукция которого включает распределительные устройства низкого и среднего напряжения из Китая. Наше выдвижное распределительное устройство низкого напряжения MNS представляет собой тип выдвижного и модульного распределительного оборудования низкого напряжения с высокой безопасностью, разработанного специально для современных энергосистем. Его основные преимущества заключаются в высокой надежности и гибкости, широко используются в требовательных областях распределения электроэнергии промышленных и гражданских зданий, таких как электричество, нефтехимия, металлургия и т. д.
Устройство автоматической компенсации реактивной мощности GGJ, низковольтная панель
Компания Cotenele является экспортером низковольтных панелей в Китае. Произведенные нами панели автоматического устройства компенсации реактивной мощности GGJ экспортируются во многие страны и регионы. Низковольтное интеллектуальное устройство компенсации реактивной мощности GGJ использует компьютерное проектирование (САПР) и включает в себя микрокомпьютерную систему управления для интеллектуального отслеживания и компенсации реактивной мощности. Благодаря своей рациональной конструкции и передовым технологиям он широко используется в низковольтных электросетях для повышения коэффициента мощности, снижения реактивных потерь и повышения качества электроснабжения. Это устройство представляет собой новое поколение энергосберегающих продуктов. Он специально разработан для компенсации реактивной мощности трехфазных трансформаторов мощностью от 130 до 600 кВА.
Система среднего напряжения с газовой изоляцией 33 кВ
Как крупный производитель электрооборудования, компания Cotenele на протяжении многих лет занимается исследованиями и разработкой новых продуктов. Система с газовой изоляцией среднего напряжения 33 кВ — это наша новая разработка с самым высоким уровнем напряжения 40,5 кВ. Этот кольцевой главный блок среднего напряжения представляет собой распределительное устройство в металлическом закрытом корпусе с элегазовой изоляцией (C-GIS). Его основная особенность заключается в полной герметизации частей под высоким напряжением, таких как вакуумные выключатели, разъединители и шины, из нержавеющей стали. газовый баллон, наполненный изолирующим газом.
Панели распределительных устройств среднего напряжения 33 кВ с металлическим покрытием
Являясь крупным экспортером распределительных устройств среднего напряжения в Китае, продукция Cotenele широко распространена на мировых рынках. Панели распределительных устройств среднего напряжения с металлическим корпусом на напряжение 33 кВ серии KYN61-40.5 (Z) производства Cotenele предназначены для энергосистем трехфазного переменного тока частотой 50 Гц. Они используются для приема и распределения электрической энергии на электростанциях, подстанциях и распределительных устройствах промышленных и горнодобывающих предприятий, а также обеспечивают управление, защиту и контроль электрических цепей.
Распределительное устройство среднего напряжения 33 кВ
Распределительное устройство среднего напряжения KYN28-40.5 - это новый продукт, разработанный Cotenele, с номинальным напряжением до 40,5 кВ. Это распределительное устройство среднего напряжения среднего напряжения типа KYN28-40,5 на 33 кВ предназначено в первую очередь для систем трехфазного переменного тока с номинальным напряжением 40,5 кВ и частотой 50 Гц. Обычно он применяется в схемах с одинарной и секционированной шиной. Конструкция продукта соответствует соответствующим стандартам, таким как IEC 298 и GB3906-2006.
Распределительное устройство среднего напряжения 22 кВ с металлическим покрытием
Компания Cotenele на протяжении многих лет занимается технологическими исследованиями и разработками в области распределительных устройств среднего напряжения и кольцевых распределительных устройств, охватывая полный спектр панелей распределительных устройств с номинальным напряжением от 3,6 кВ до 40,5 кВ. Произведенное нами распределительное устройство среднего напряжения среднего напряжения 22 кВ серии KYN28-24 с металлическим покрытием имеет передовые технологии, является безопасным и надежным, имеет разумную конструкцию, стабильную работу и простое в использовании. Он широко используется на электростанциях, подстанциях, промышленных и горнодобывающих предприятиях, а также в коммерческих зданиях.
Что такое распределительное устройство?
Распределительное устройство (также известное как распределительное устройство в металлическом корпусе или сборное распределительное оборудование) представляет собой интегрированную электрическую систему, состоящую в основном из автоматических выключателей и соответствующих устройств управления.
Он сочетает в себе такие компоненты, как автоматические выключатели, выключатели нагрузки, разъединители, предохранители, измерительные трансформаторы, устройства защиты от перенапряжения, шины и системы изоляции в металлическом корпусе.
Эти компоненты собираются по определенной электрической однолинейной схеме, образуя стандартизированный модульный распределительный блок.
К основным функциям распределительного устройства относятся:
- Переключение электрических цепей
- Контроль и защита системы
- Измерение и контроль электрических параметров

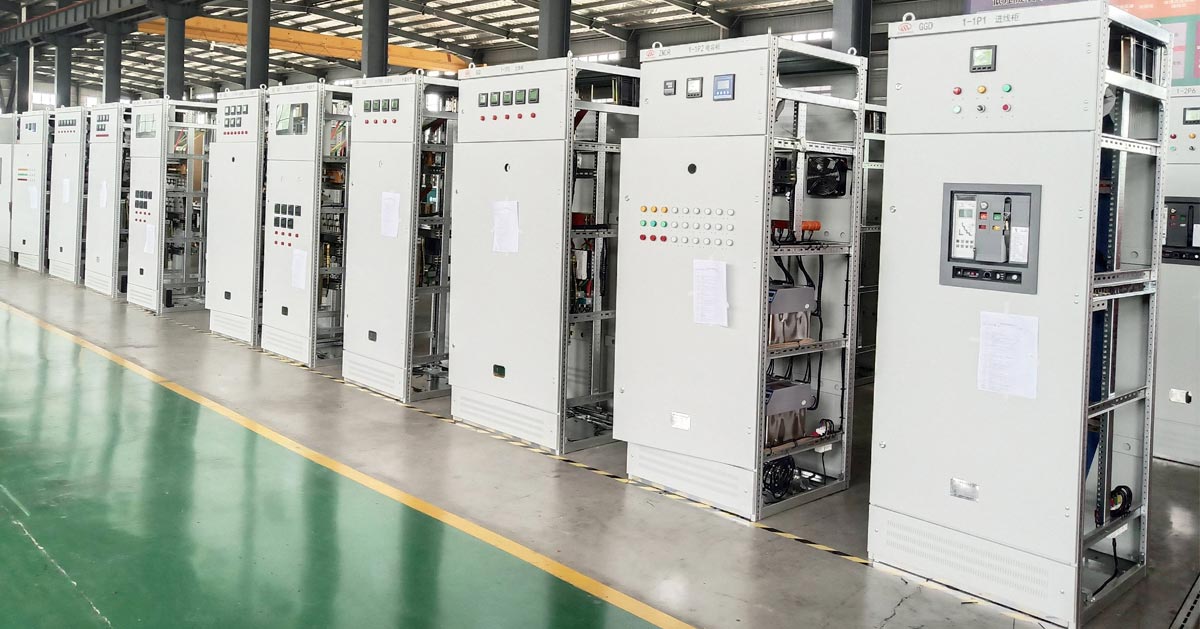

Распределительные устройства низкого напряжения обычно используются в распределительных сетях до 1000 В переменного тока, а распределительные устройства среднего напряжения применяются в системах напряжением от 3,6 кВ до 40,5 кВ.
Типы распределительных устройств
Распределительные устройства можно классифицировать по уровню напряжения, технологии изоляции, конструкции и функции применения.
1. Классификация по уровню напряжения
| Аспект | Низковольтное распределительное устройство | Распределительное устройство среднего напряжения |
| Диапазон напряжения | ≤1000 В | 3,6кВ-40,5кВ |
| Основная задача | Распределение и контроль (терминал) | Прием и защита(магистральная линия) |
| Основной компонент | Автоматический выключатель в литом корпусе (MCCB), Воздушный автоматический выключатель (ACB) | Вакуумный выключатель (VCB), выключатель SF₆ |
| Типовые модели | ГГД,ГКК,ГКС,МНС | KYN28,XGN,C-ГИС |
| Фокус на безопасности | Защита от ударов, дуговая вспышка | Строгая блокировка с пятью предупреждениями, контроль расстояния изоляции. |
2. Классификация по изоляционной среде
Распределительное устройство с воздушной изоляцией
В качестве основной изоляционной среды используется воздух. Он имеет продуманную структуру, прост в обслуживании и широко используется в традиционных системах распределения. Типичными примерами являются шкафы низкого напряжения и распределительные устройства среднего напряжения в металлическом корпусе.
Распределительное устройство с элегазовой изоляцией
Он помещает все высоковольтные компоненты в герметичный отсек, заполненный элегазом, азотом или сухим воздухом. Он предлагает отличные изоляционные характеристики, компактную структуру и высокую адаптируемость к окружающей среде.
Распределительное устройство с твердой изоляцией
Для герметизации компонентов, находящихся под напряжением, используется эпоксидная смола, обеспечивающая высокую устойчивость к суровым условиям окружающей среды, таким как влажность, пыль и загрязнение.
3. Классификация по структуре
Распределительное устройство фиксированного типа
Все компоненты закреплены внутри шкафа. Он имеет простую структуру и экономичный дизайн, обычно используемый в стандартных распределительных системах.
Выкатное распределительное устройство
Автоматический выключатель или функциональный блок установлен на передвижной тележке, что упрощает обслуживание и замену. Такая структура повышает модульность и эксплуатационную гибкость. Типичным примером является центральное распределительное устройство среднего напряжения.
Типичные типы распределительных устройств
Кольцо Основной блок

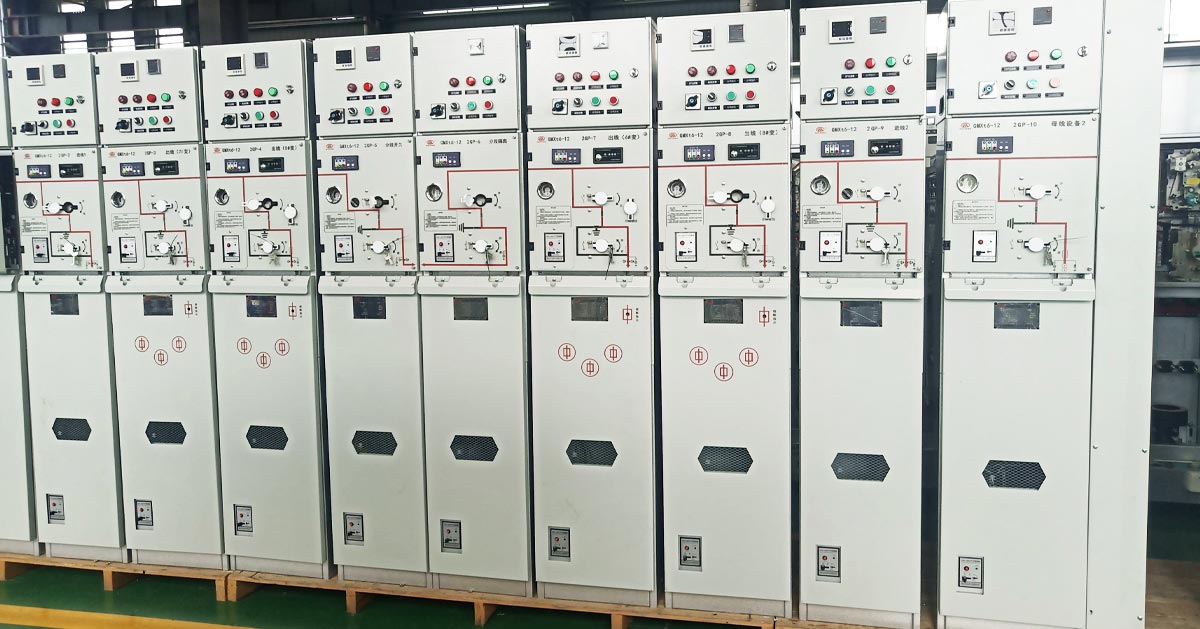

Кольцевые распределительные устройства представляют собой компактные распределительные системы, предназначенные для электроснабжения кольцевой сети. Они используют выключатели нагрузки в сочетании с защитой предохранителями для контроля и изоляции неисправностей.
RMU широко используются в городских распределительных сетях, жилых комплексах, коммерческих зданиях и промышленных объектах. Они доступны в исполнениях с воздушной и газовой изоляцией, предлагая компактные размеры, простоту эксплуатации и надежную работу.
Центральное распределительное устройство

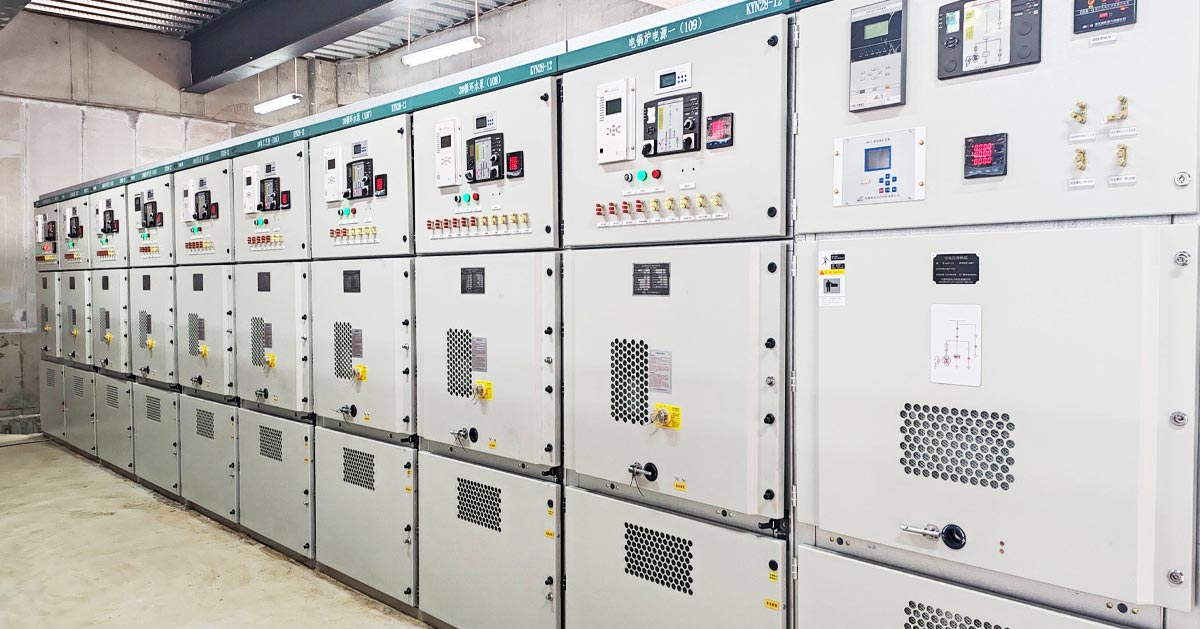

Распределительное устройство центрального монтажа представляет собой выдвижную систему распределения среднего напряжения в металлической оболочке, обычно используемую при напряжениях 3,6–12 кВ.
Его структура разделена на три отсека:
- Шинопровод и приборный отсек
- Отсек автоматического выключателя
- Кабельный отсек
Такая конструкция повышает безопасность и изоляцию между функциональными блоками. Широко применяется на электростанциях, промышленных объектах, подстанциях, для запуска высоковольтных двигателей. Он также поддерживает функции блокировки блокировки для обеспечения безопасной работы системы.
Распределительное устройство с элегазовой изоляцией
Распределительное устройство с элегазовой изоляцией содержит все электрические компоненты внутри герметичного металлического корпуса, заполненного изолирующим газом.
Он обладает высокой устойчивостью к воздействиям окружающей среды, таким как влажность, пыль, загрязнение и агрессивная среда. Он широко используется на городском железнодорожном транспорте, нефтехимических заводах, в металлургии и в высокогорных регионах.
По сравнению с системами с воздушной изоляцией C-GIS более компактен, требует значительно меньше места для установки и обеспечивает длительный срок службы с минимальными требованиями к техническому обслуживанию.
Области применения распределительных устройств
Распределительные устройства широко используются в:
- Системы производства электроэнергии
- Передающие и распределительные подстанции
- Промышленные и горнодобывающие объекты
- Городские жилые и коммерческие здания
- Дата-центры и инфраструктурные проекты
RMU обычно используются в распределительных сетях и компактных подстанциях. Распределительные устройства центрального монтажа в основном применяются в системах управления средним напряжением и системах запуска двигателей. Распределительное устройство с элегазовой изоляцией предпочтительнее в суровых условиях с ограниченным пространством.
| Сценарий | Подходящий тип шкафа | Типичное использование |
| Электростанции,большие подстанции | Центральное расположение (KYN28), распределительное устройство среднего напряжения | Доставка генератора, прием главного трансформатора |
| Индустриальные парки, средние предприятия | Центральный, RMU | Распределение, прием электроэнергии |
| Городские жилые районы,высотные здания | РМУ,НН распределительные шкафы | Источник питания кольцевой сети, окончательное распределение |
| Высотные, влажные, загрязненные районы | C-ГИС | Распространение в суровых условиях |
| Горнодобывающая промышленность, нефтехимия, железнодорожный транспорт | C-ГИС | Электроснабжение в тяжелых условиях |
| Коммерческие здания, больницы, центры обработки данных | Распределительное устройство НН(GCK/GCS/MNS) | Освещение, вентиляция, вентиляция, распределение оборудования |
Как выбрать подходящее распределительное устройство
Выбор правильного распределительного устройства требует оценки нескольких ключевых факторов:
1. Электрические условия эксплуатации
Уровень напряжения, допустимый ток, частота и характеристики нагрузки должны учитываться для обеспечения стабильной и безопасной работы.
2. Условия окружающей среды
Температура, влажность, высота над уровнем моря, уровень сейсмичности и степень загрязнения напрямую влияют на характеристики изоляции и срок службы оборудования.
3. Требования к короткому замыканию
Номинальный кратковременно выдерживаемый ток и отключающая способность должны соответствовать уровням неисправностей системы. В системах среднего напряжения обычно используется 3-секундный рейтинг, тогда как в системах низкого напряжения часто используется 1-секундный рейтинг.
4. Характеристики нагрузки
Разные типы нагрузки требуют разных конфигураций, таких как панели автоматических выключателей или системы выключателей нагрузки.
5. Среда применения
- Общие внутренние территории: распределительное устройство с воздушной изоляцией
- Области с ограниченным пространством: компактные системы или системы с элегазовой изоляцией
- Вторичное распространение: системы RMU
- Промышленное расширение: используется модульная и выдвижная система.
6. Тип проекта
В новых установках обычно используются современные высокоэффективные системы, а в проектах модернизации могут использоваться существующие конфигурации.
7. Требования к техническому обслуживанию
Конструкция оборудования должна обеспечивать простоту обслуживания, а также обладать высокими антикоррозийными и противозагрязняющими свойствами.
Распределительное устройство на сборных подстанциях

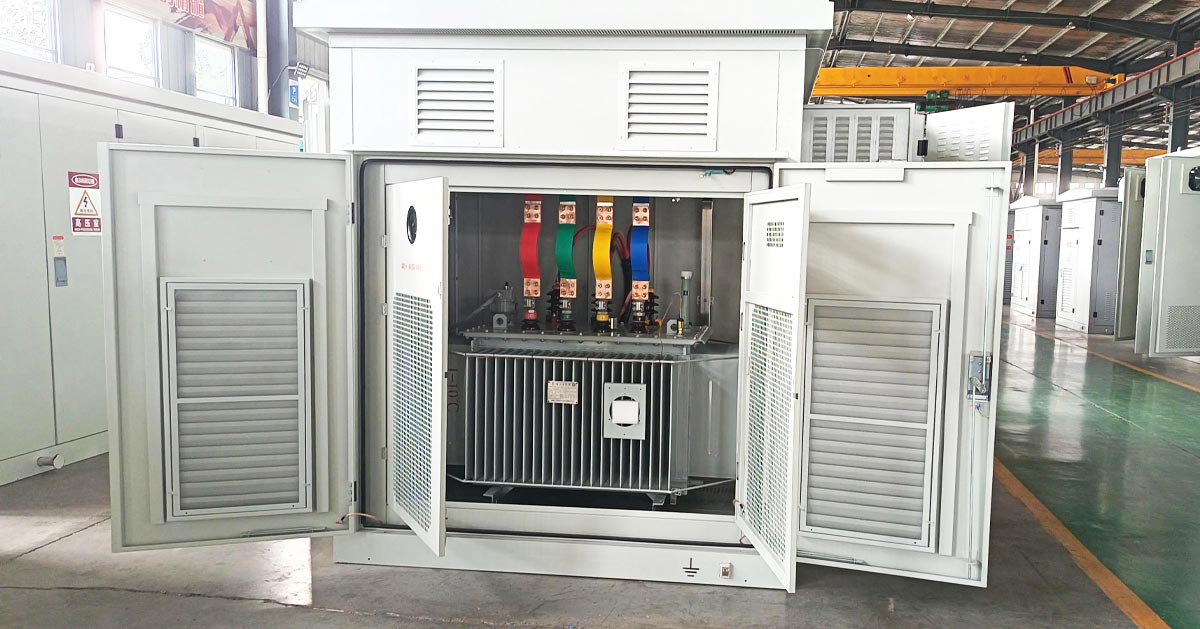

Сборная подстанция объединяет распределительное устройство высокого напряжения, трансформаторы, распределительное устройство низкого напряжения и системы управления в компактном корпусе.
Сторона высокого напряжения
Включает распределительное устройство среднего напряжения, такое как системы KYN28A-12 или RMU, оснащенное реле защиты и системами связи.
Трансформатор
Обычно используются масляные или сухие трансформаторы с низкими потерями и высоким КПД.
Сторона низкого напряжения
Использует выкатные распределительные устройства низкого напряжения для простоты обслуживания и надежного распределения электроэнергии.
