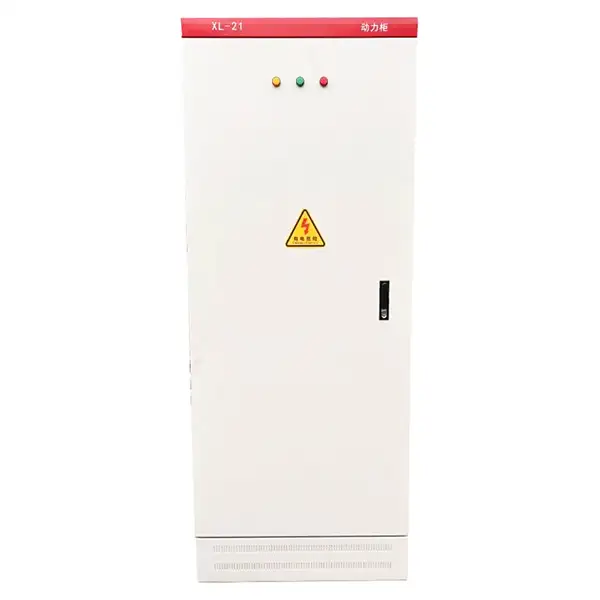

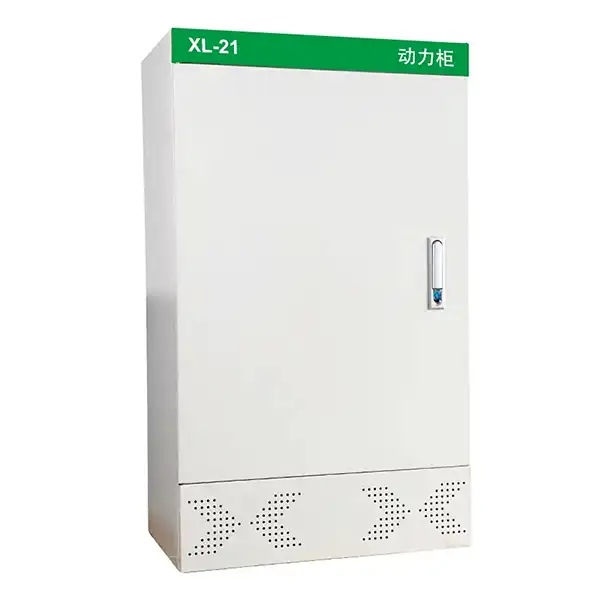

XL-21 Центр управления электродвигателями низкого напряжения Распределительное устройство низкого напряжения

Компания Cotenele является производителем низковольтного распределительного устройства для центра управления электродвигателями XL-21. Низковольтное распределительное устройство XL-21 является одним из первых и наиболее широко используемых распределительных устройств для распределения электроэнергии в Китае. Его основное назначение – распределение электрической энергии конечному оборудованию в энергосистемах, работающих на частоте 50 Гц и номинальном напряжении 380 В (или 400 В/500 В/660 В), обеспечивая при этом управление оборудованием и защиту цепей. Он совместим с различными системами заземления, включая трехфазную трехпроводную, трехфазную четырехпроводную и трехфазную пятипроводную (например, TN-C, TT).

Низковольтное распределительное устройство XL-21 обладает преимуществами надежного качества, гибкой установки и простоты обслуживания, а также соответствует соответствующим национальным и международным стандартам, таким как GB/T 7251, IEC 60439, CCC и т. д. Cotenele прошла сертификацию управления качеством ISO9001.

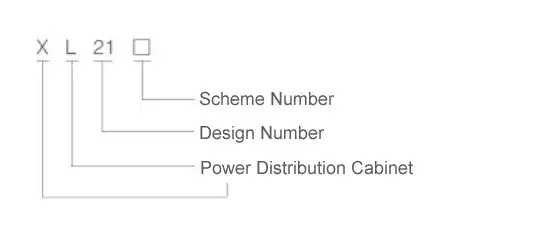

Модель и значения

Основные технические параметры

Каковы характеристики конструкции распределительных устройств XL-21?

1. Корпус:Корпус низковольтного распределительного устройства XL-21 имеет полностью закрытую конструкцию. Эта конструкция обеспечивает эффективную защиту от пыли и внешних объектов. Стандартная степень защиты IP30, более высокая степень доступна по запросу. Низковольтные имеют два типа конструкции: сборную (высокая универсальность) и сварную (высокая прочность).

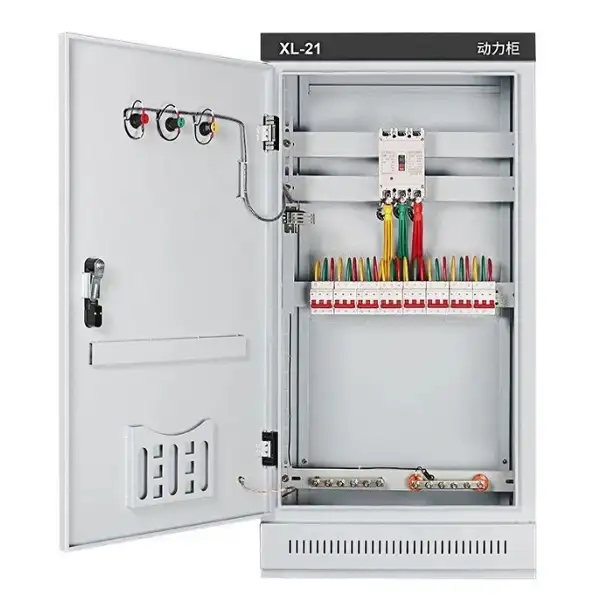

2. Установка и обслуживание:Распределительное устройство низкого напряжения для центра управления электродвигателями XL-21 предназначено для настенного монтажа и обслуживания с лицевой стороны, что позволяет экономить место. Когда дверца открыта, все внутренние компоненты полностью обнажены, что делает ее текущее обслуживание очень удобным.

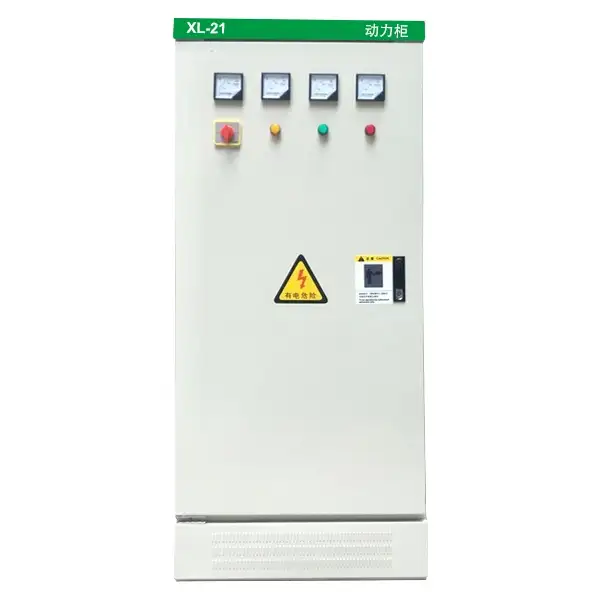

3. Внутренняя планировка:Эта панель адаптирует структуру балки или пластины для гибкой компоновки. Элементы управления, такие как кнопки, индикаторные лампы и такие инструменты, как вольтметр и амперметр, установлены на двери, а ручка управления главным выключателем расположена на правой передней стороне шкафа для облегчения доступа.

4. Материалы и отделка:Корпус низковольтного распределительного устройства изготовлен из высококачественной холоднокатаной листовой стали толщиной не менее 1,5 мм, гнутой и сваренной для обеспечения высокой прочности. Поверхность обработана электростатическим порошковым покрытием для превосходной коррозионной стойкости. Дверь может открываться на угол не менее 120 градусов для облегчения доступа. И корпус, и дверь оснащены винтами заземления, обеспечивающими безопасное и надежное заземление.

Основная функция и компоненты низковольтной панели XL-21

1. Основные функции

Распределительное устройство низкого напряжения для центра управления двигателями низкого напряжения XL-21 часто используется для обеспечения надежного электропитания подключенного оборудования, которое используется для точного управления пуском/остановом двигателей и других нагрузок. Он также поддерживает оперативный мониторинг ключевых параметров, таких как ток и напряжение, в режиме реального времени. В то же время он обеспечивает комплексные функции защиты цепи для устранения таких неисправностей, как перегрузка, короткое замыкание и утечка.

2. Типичные компоненты

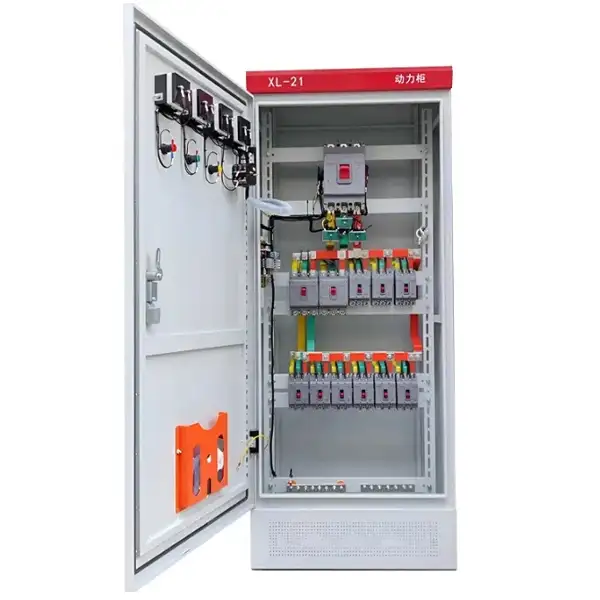

Низковольтная панель XL-21 обычно включает в себя несколько компонентов нижестоящего сердечника, таких как автоматические выключатели в литом корпусе (MCCB), воздушные автоматические выключатели (ACB), устройства защитного отключения (RCCB) и т. д. Главный выключатель или входной выключатель, например, автоматический выключатель в литом корпусе CM1-400L, управляет подачей питания всей распределительной панели и обычно располагается на входном конце главной цепи. Выключатели ответвлений или отходящие переключатели, такие как автоматический выключатель или контакторы CM1-100L, отвечающие за управление независимыми ответвленными цепями, такими как двигатели или освещение.

Защитные устройства обычно встроены в расцепители автоматического выключателя, обеспечивая защиту от перегрузки и короткого замыкания, с дополнительными аксессуарами для защиты от токов утечки. Устройства управления позволяют локально или дистанционно управлять катушками контакторов переменного тока для запуска или остановки мощного оборудования. Наконец, различные индикаторы и операторы, включая вольтметры, амперметры, индикаторные лампы и кнопки, вместе с компонентами, установленными в шкафу, образуют полный интерфейс управления и отображения.

Условия эксплуатации и среда установки

Для обеспечения долговременной стабильной работы необходимо соблюдать следующие условия окружающей среды:

1. Высота:Обычно ≤2000 м; Для работы на больших высотах требуется специальное обращение.

2. Температура окружающей среды:От -10°C до +40°C, среднее значение за 24 часа ≤+35°C.

3. Относительная влажность:≤50% при +40°С; до 90% при +20°C – необходимо избегать образования конденсата.

4. Наклон установки:≤5° от вертикали для обеспечения устойчивости.

5. Условия окружающей среды:Отсутствие сильной вибрации или ударов; отсутствие агрессивных и взрывоопасных газов; отсутствие проводящей пыли.

6. Хранение и транспортировка:Перед установкой храните в сухом, чистом месте, чтобы избежать попадания влаги. Фундаментные каналы и анкерные болты предоставляются пользователем.

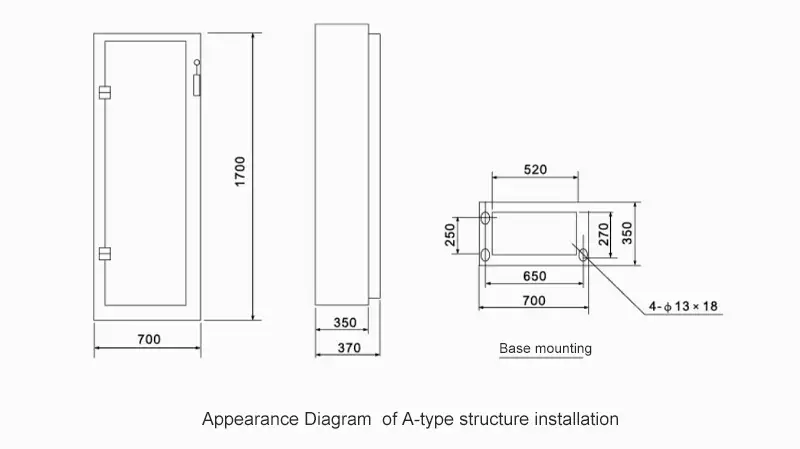

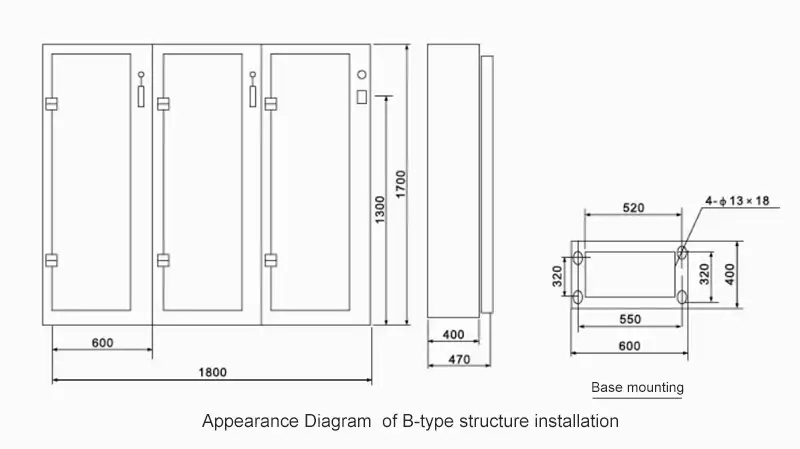

Внешний вид и схема инструкции по установке

Эксплуатация, техническое обслуживание и проверка

Перед вводом электрошкафа в эксплуатацию после монтажа или капитального ремонта должны быть проведены следующие проверки и испытания (размеры проверок и испытаний после капитального ремонта определяются исходя из характера капитального ремонта):

1. Проверьте, соответствует ли электрооборудование и вторичная проводка, установленные внутри электрошкафа, требованиям чертежа.

2. Убедитесь, что рубильник и воздушный переключатель, используемые для работы, гибкие и не заклинивают.

3. Проверьте, имеет ли электрооборудование хороший контакт и соответствует ли оно эксплуатационным требованиям самого оборудования.

4. Проверьте, нет ли внутри распределительного шкафа посторонних предметов и ослаблены ли стяжные винты на различных частях.

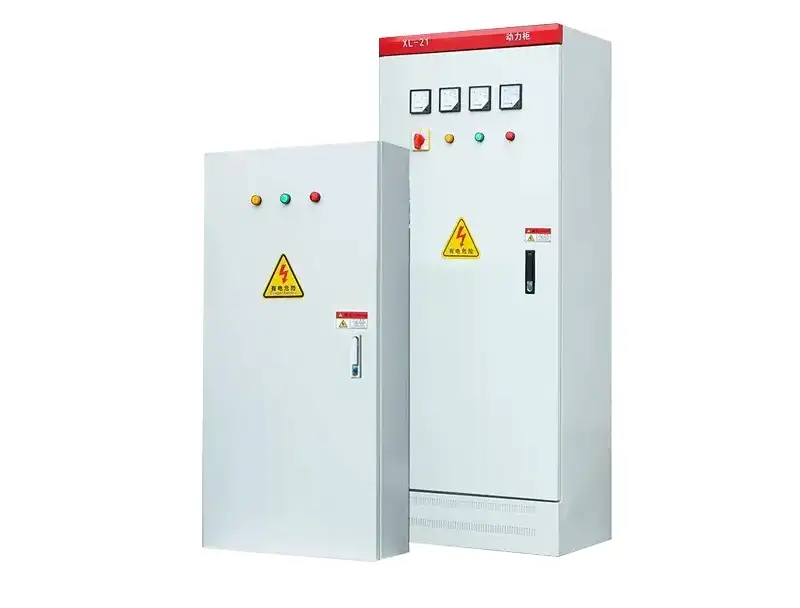

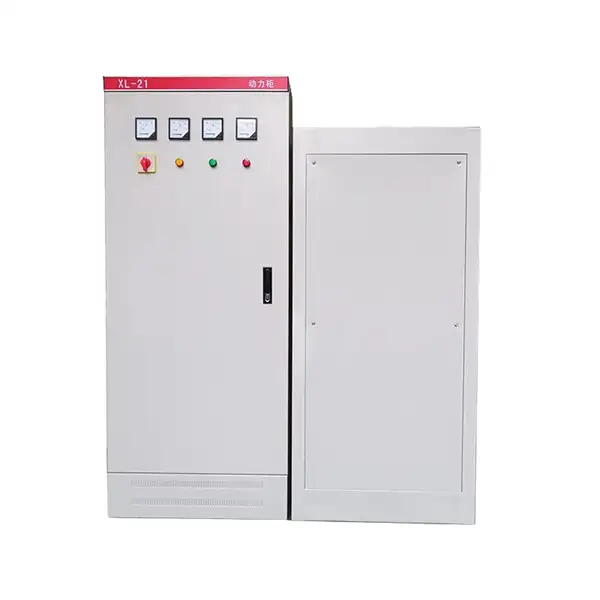

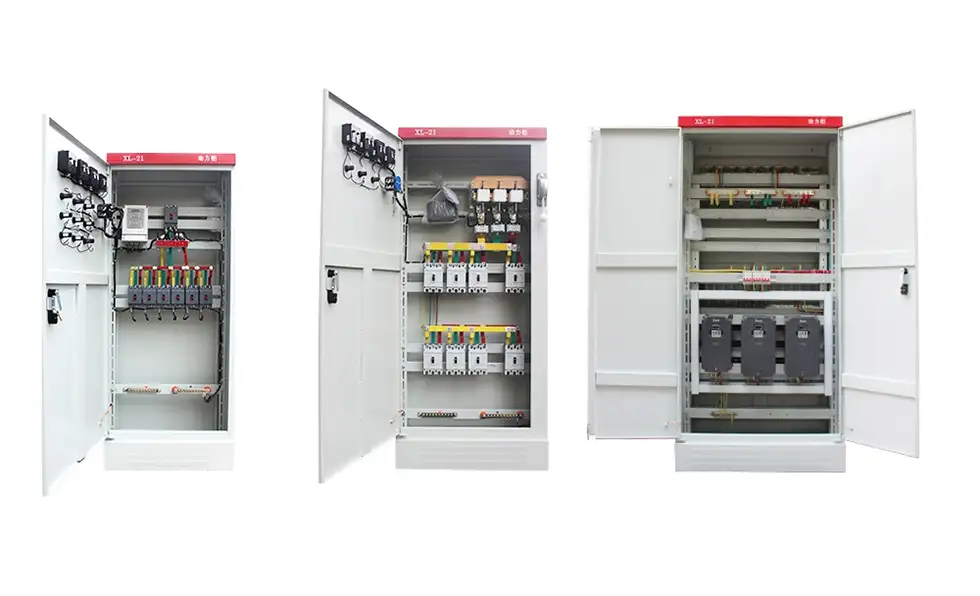

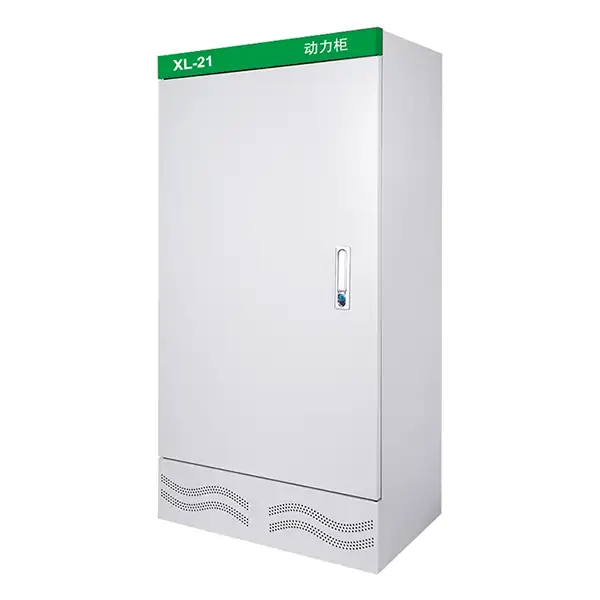

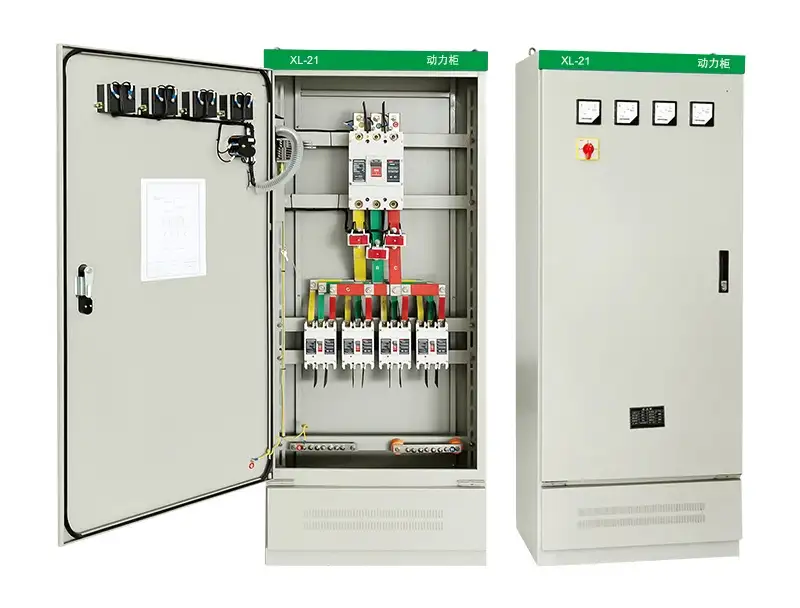

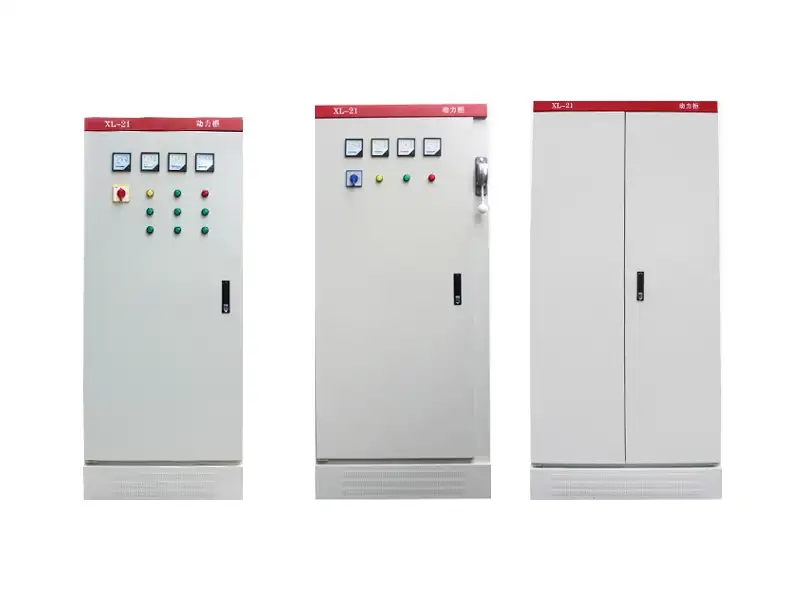

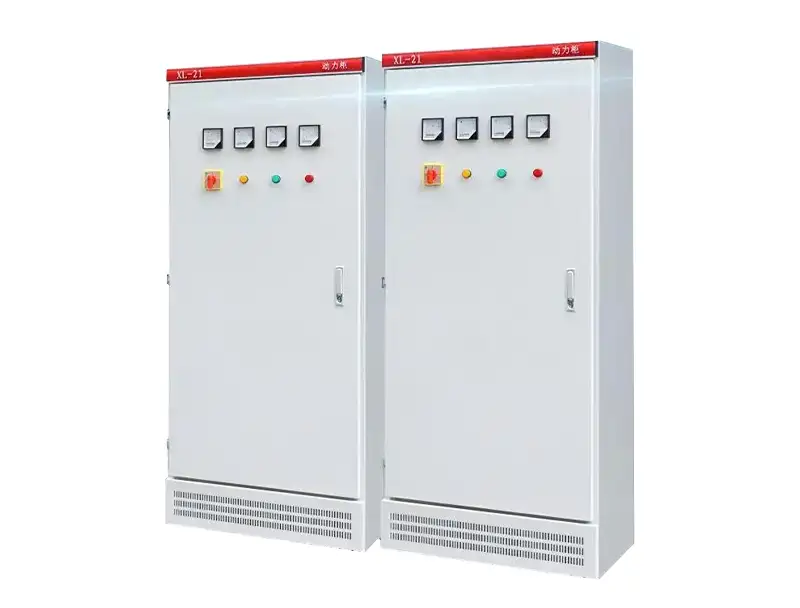

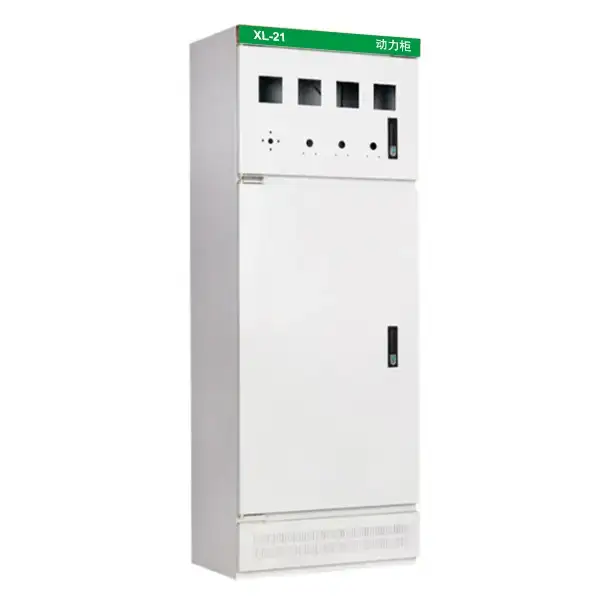

Продукты показывают
