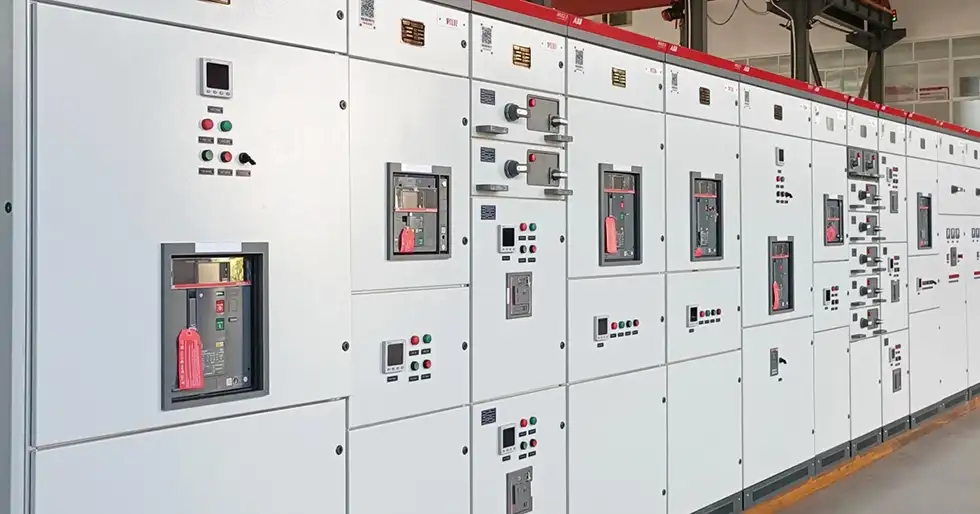

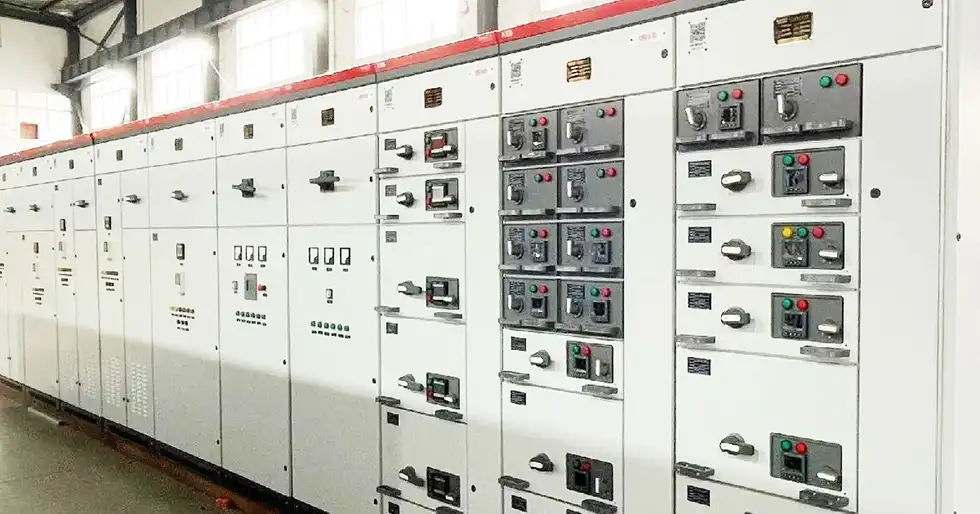

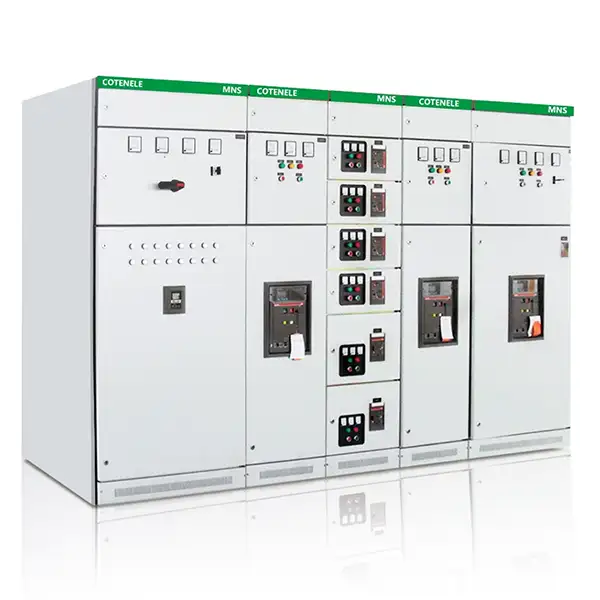

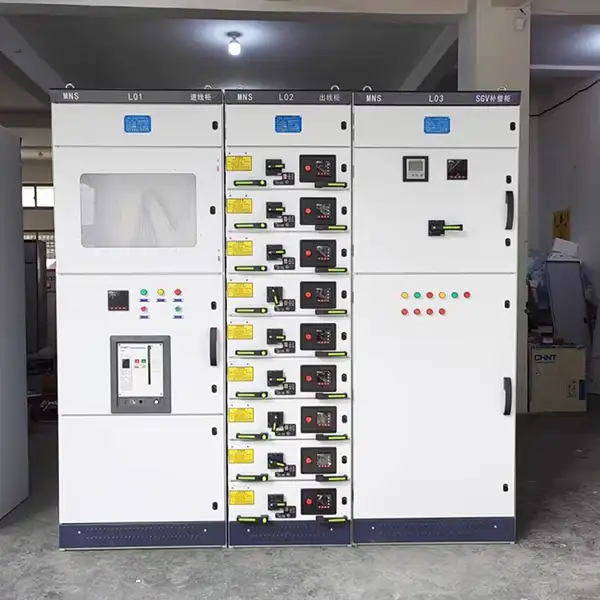

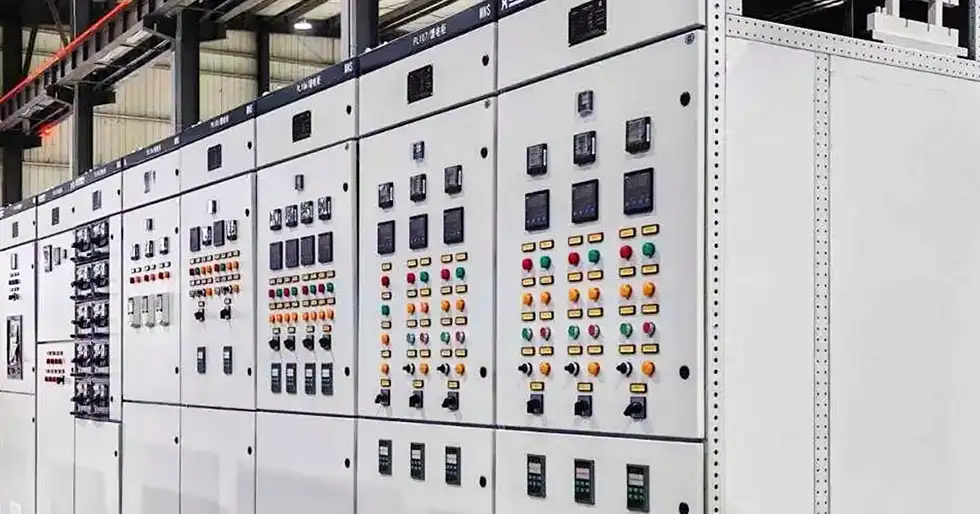

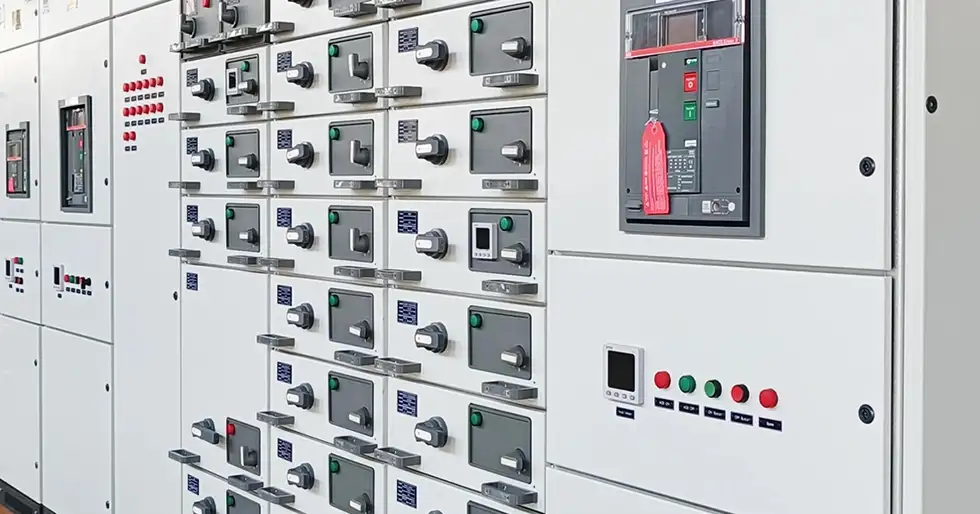

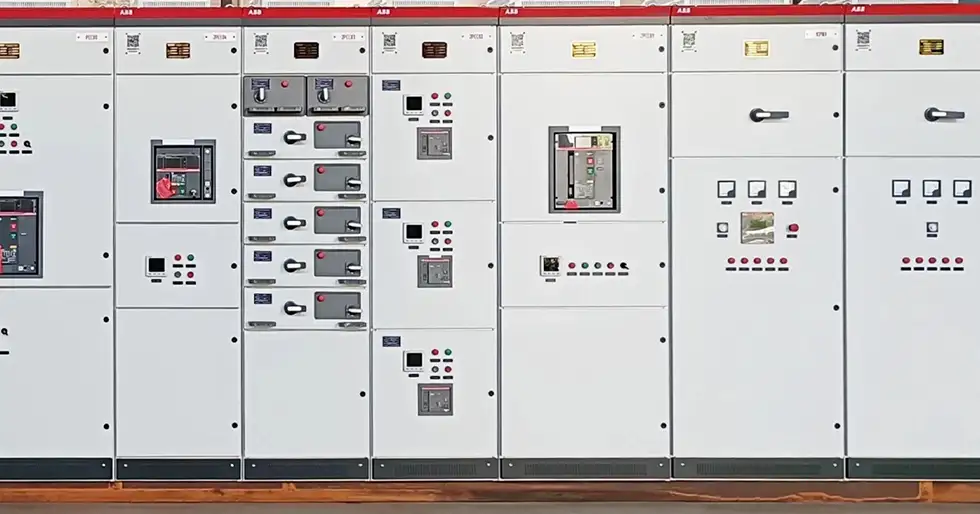

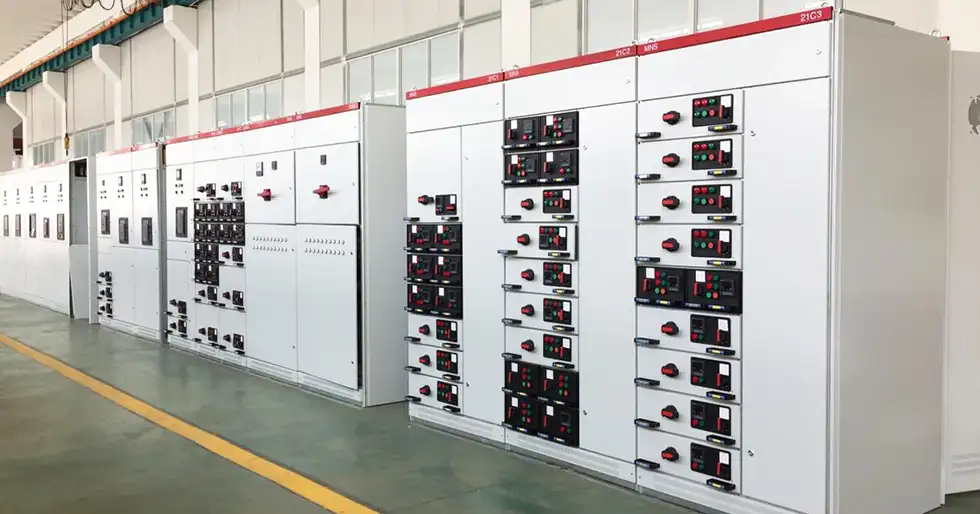

Выдвижное распределительное устройство низкого напряжения MNS

Основные технические параметры

Какова структура распределительного устройства MNS?

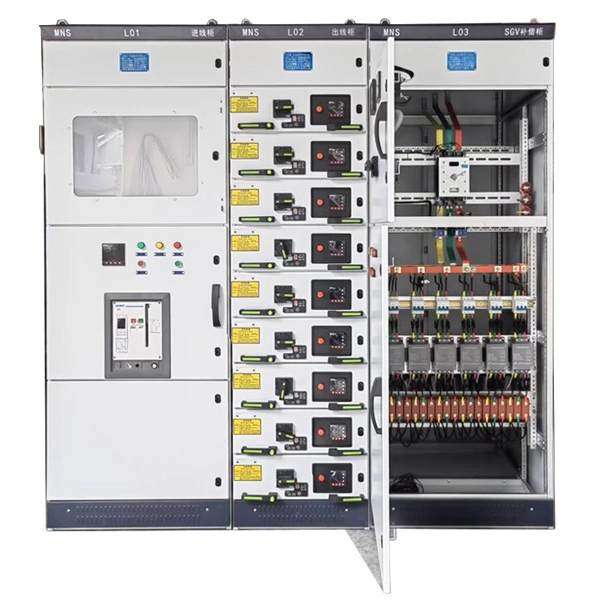

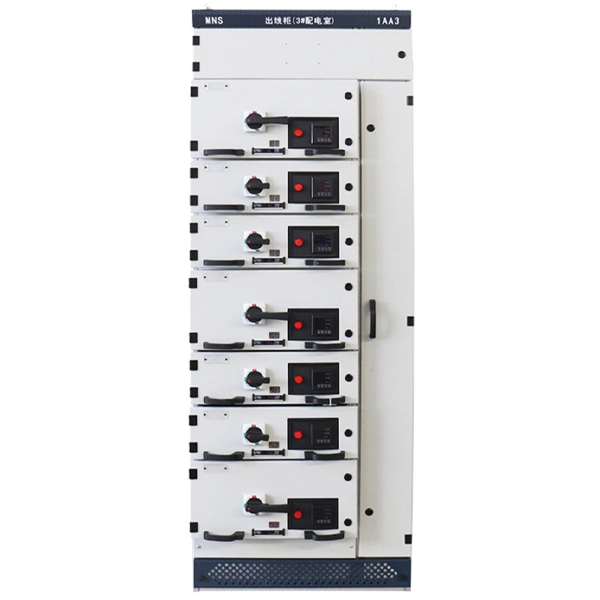

Корпус шкафа низковольтного распределительного устройства МНС четко разделен на несколько независимых отсеков, что позволяет обеспечить изоляцию повреждений и безопасность эксплуатации:

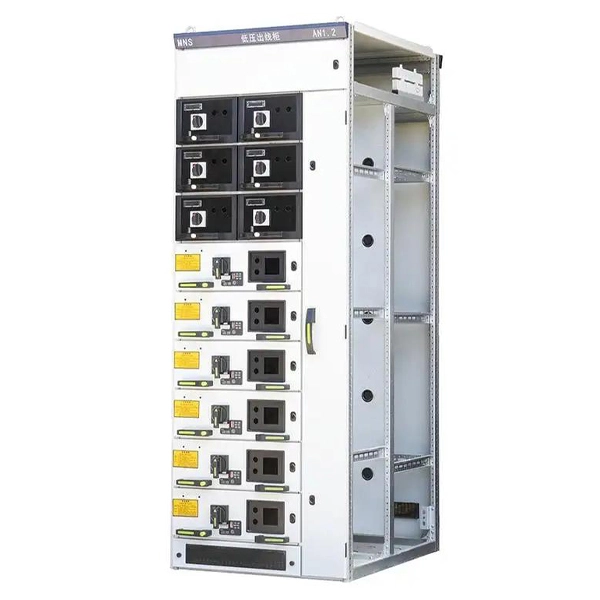

Каркас шкафа:Основная конструкция шкафа распределительного устройства MNS состоит из собранных вместе С-образных профилей. С-образные профили изготавливаются путем гибки стальных пластин с Е=25 мм в качестве модульного монтажного отверстия. Все стойки шкафа и внутренние перегородки обработаны оцинкованной очисткой. Окружающие дверные панели и боковые панели покрыты высоковольтным электростатическим напылением. Этот каркас шкафа отличается высокой прочностью и гибкостью.

Функциональные отсеки:

1. Горизонтальный шинный отсек:Расположенный в задней части шкафа, он является основным каналом сбора и распределения электроэнергии.

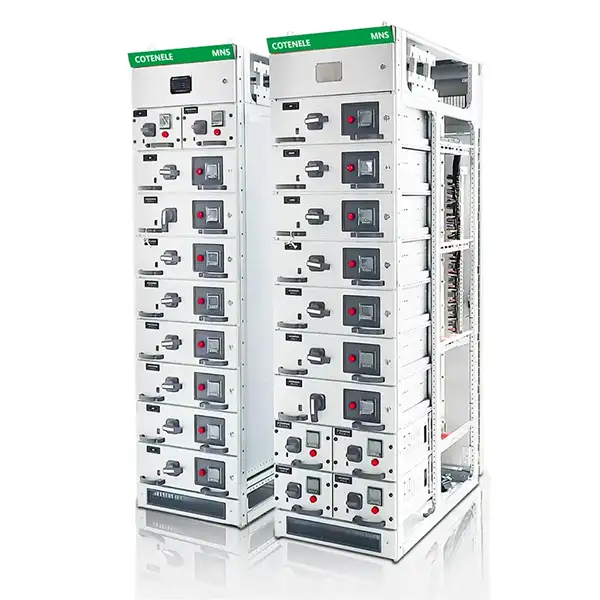

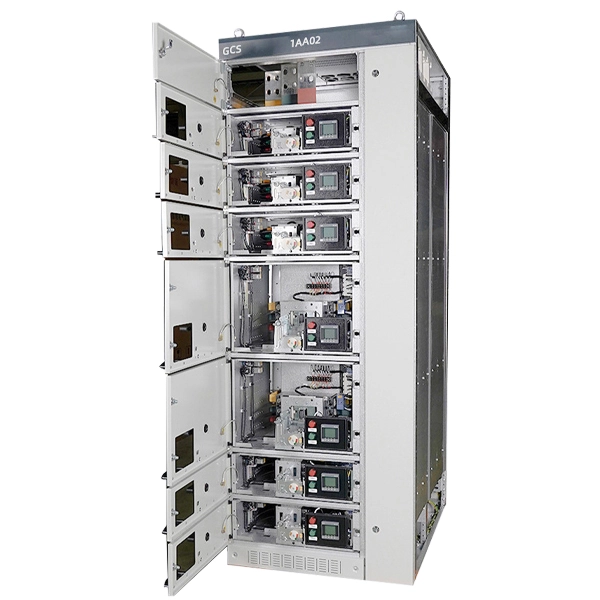

2. Отсек функционального блока:Расположенный в передней части шкафа, он содержит выдвижные ящики, каждый из которых представляет собой независимый функциональный модуль.

3. Кабельный отсек:Расположен в передней правой или нижней части шкафа и используется для подключения входящих и исходящих кабелей.

Характеристики и преимущества продукта:

1. Модульность и гибкость:Высота выдвижных ящиков выдвижного распределительного устройства низкого напряжения MNS основана на модульных размерах (например, 8E/4, 8E/2, 8E, 16E, 24E), может иметь гибкую конфигурацию. В одном шкафу можно разместить до 36 цепей (односторонняя работа).

2. Трехпозиционная конструкция ящика:Каждый ящик имеет три положения: «Подключено», «Тестирование» и «Отключено».

Подключено:Основная и вспомогательная цепи подключены; оборудование работает нормально.

Тест:Основная цепь отключена, подключена только вспомогательная цепь – позволяет проверить цепь управления без отключения питания главной цепи.

Отключено:Обе основные и вспомогательные цепи отключены; ящик можно полностью выдвинуть для обслуживания или замены.

3. Высокая безопасность и надежность:

Механическая блокировка:Ручка управления выдвижного ящика распределительного устройства MNS блокируется с внутренним выключателем, обеспечивая возможность перемещения выдвижного ящика только при разомкнутом выключателе, что может предотвратить работу под нагрузкой.

4. Физическая изоляция:Отсеки распределительного устройства разделены стальными пластинами или барьерами из высокопрочного огнестойкого пластика, которые могут эффективно ограничить распространение неисправностей.

Надежная шинная система:Горизонтальная шина распределительного устройства MNS специально разработана для выдерживания токов короткого замыкания до 100 кА/1 с и обладает превосходной динамической и термической стабильностью.

Интеллектуальные возможности:В это распределительное устройство можно интегрировать интеллектуальные счетчики и коммуникационные модули (например, Modbus, Profibus) для дистанционного мониторинга, измерения параметров (тока, напряжения, коэффициента мощности и т. д.) и раннего предупреждения о неисправностях.

5. Простая установка и обслуживание:Ящики распределительного устройства MNs перемещаются по роликовым направляющим, что обеспечивает низкое сопротивление извлечению, и ими может управлять один человек. Отсек для кабелей обеспечивает достаточно места и поддерживает переднее или заднее подключение, что упрощает обслуживание.

Рекомендации по выбору и использованию

1. Соответствие технических параметров:Определите номинальный ток на основе общей мощности нагрузки и коэффициента разнообразия; выбирать коммутационные устройства с достаточной отключающей способностью в соответствии с устойчивостью сети к короткому замыканию.

2. Функция и конфигурация схемы:Уточните, является ли приложение центром питания (ПК) или центром управления двигателем (MCC), и выберите соответствующий тип и размер ящика.

3. Экологическая адаптивность:Выберите соответствующую степень защиты (например, IP30, IP40, IP54) в зависимости от условий установки (например, чистое сухое электротехническое помещение или влажный пыльный промышленный цех).

4. Конфигурация выдвижного ящика:

1/4 единицы:Для цепей малой мощности и высокой плотности, таких как осветительное и маломощное оборудование.

1/2 единицы:Подходит для цепей средней мощности, например, для управления вентилятором и насосом.

1 единица и выше:Используется для высокомощного оборудования или главных цепей, таких как входные и шинные шины.

Точки установки и обслуживания

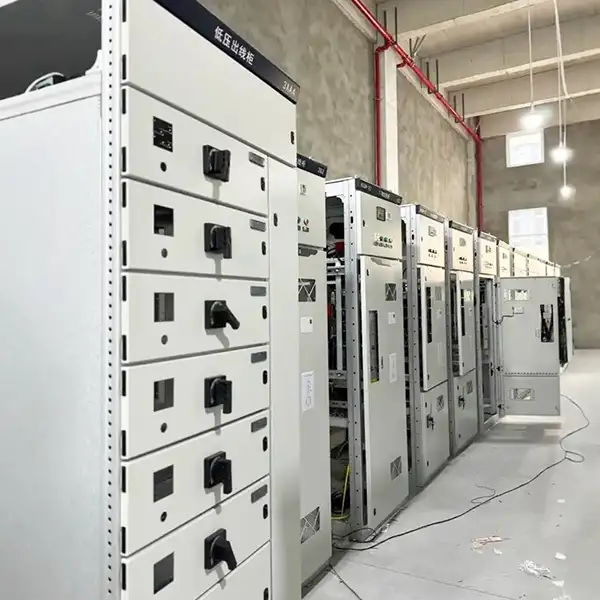

1. Среда установки:Выдвижное распределительное устройство низкого напряжения MNS следует устанавливать в помещении, где отсутствуют взрывоопасные, коррозийные газы и пыль. Фундамент должен быть ровным, с погрешностью уровня швеллера, контролируемой в пределах 1/1000.

2. Процедура установки:Выполните следующие действия: «Подготовка → Размещение → Подключение → Ввод в эксплуатацию». После подключения главной шины необходимо провести испытания сопротивления изоляции и другие проверки, чтобы убедиться в правильности перед подачей питания.

3. Эксплуатация и техническое обслуживание:Все работы по эксплуатации и техническому обслуживанию должны выполняться обученным профессиональным электромехаником. При ежедневном обслуживании необходимо регулярно проверять, не перегрелась ли зона контакта заглушки ящика, проверить исправность механического устройства блокировки и очистить скопление пыли внутри панели.
