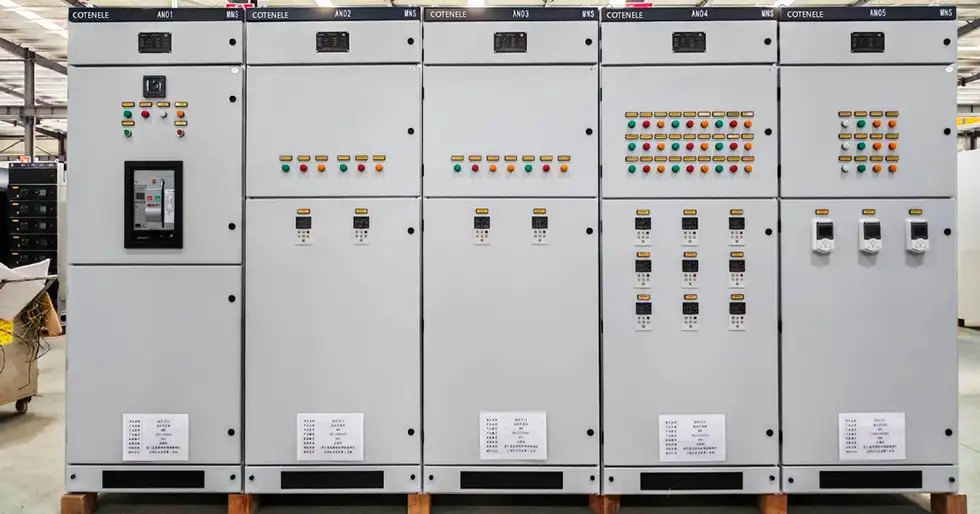

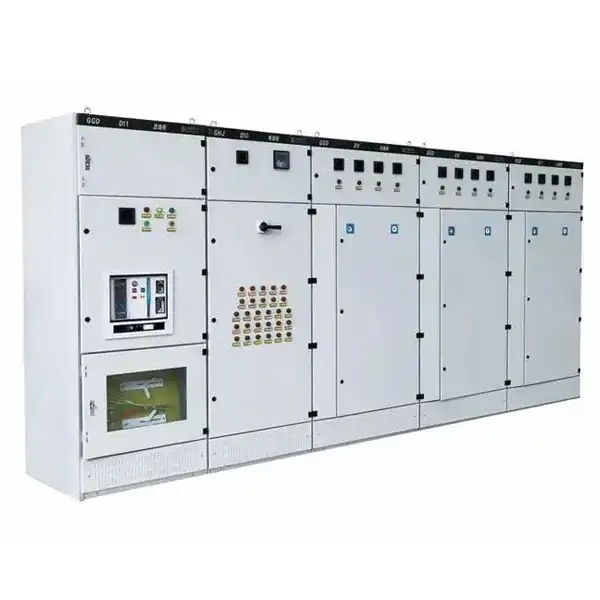

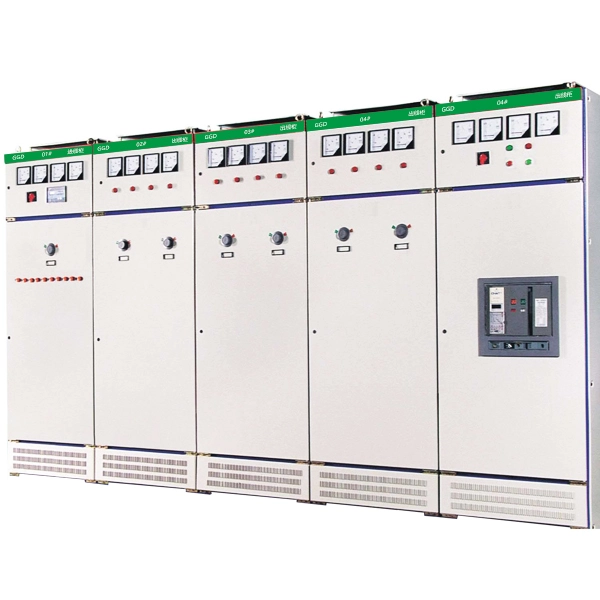

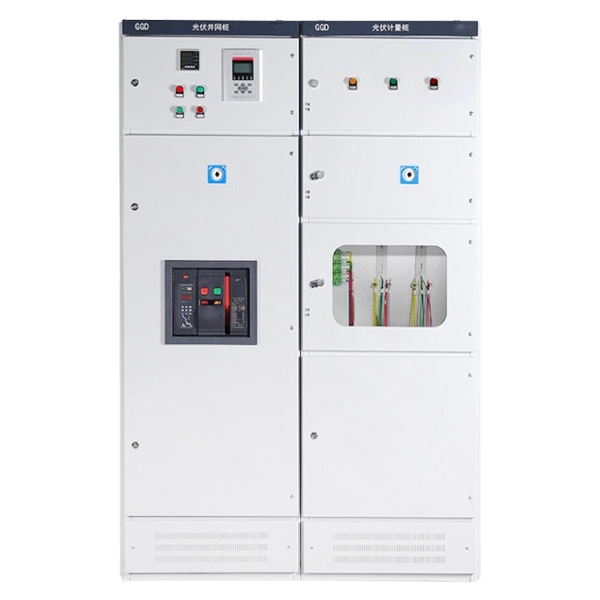

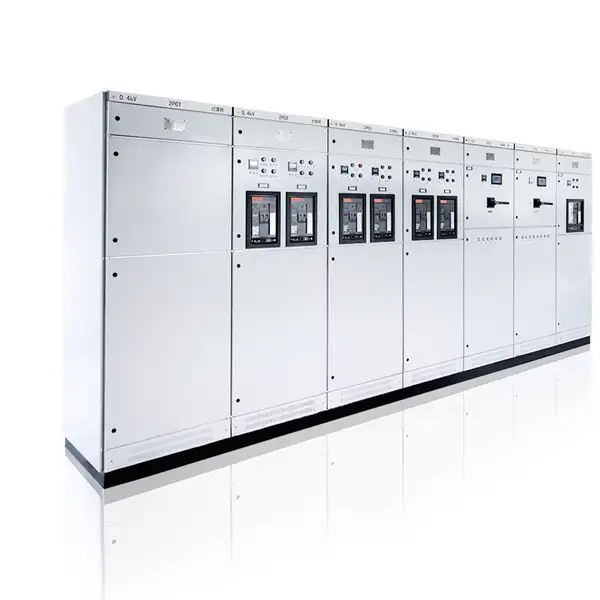

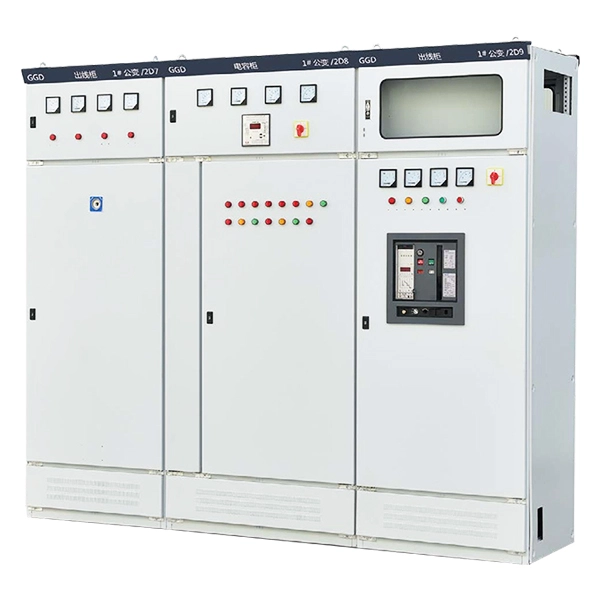

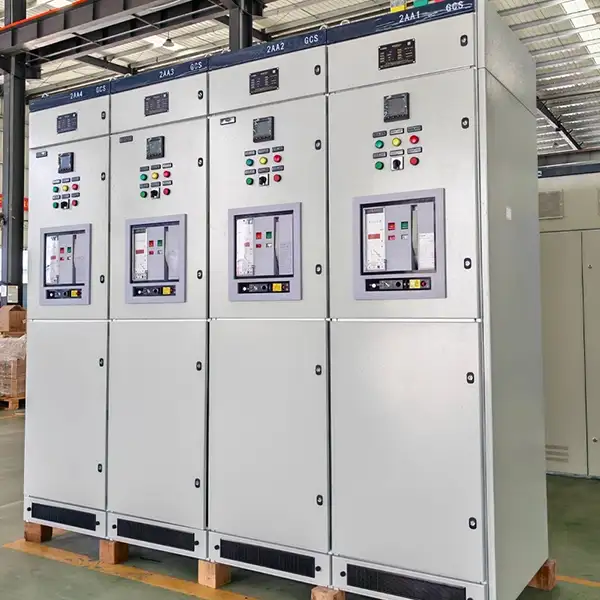

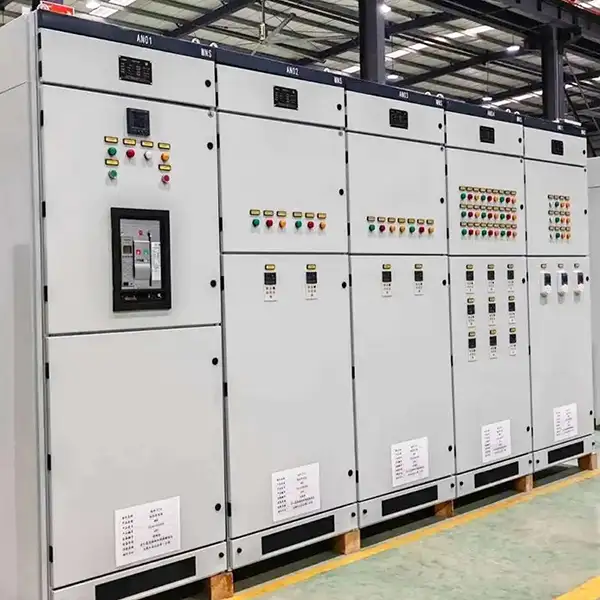

Панель распределительного устройства низкого напряжения GGD LV

Cotenele - крупный производитель и экспортер низковольтного электрооборудования. Панель низковольтного распределительного устройства GGD - это производимое нами электрическое устройство. Это распределительный шкаф фиксированного типа, широко используемый в энергосистемах 380–660 В. Изготовленный из холоднокатаной стали 8MF с модульными монтажными отверстиями, он оснащен естественной вентиляцией через верхние и нижние охлаждающие прорези для эффективного рассеивания тепла. Эта серия включает три модели: GGD1 (1000 А/15 кА), GGD2 (1500 А/30 кА) и GGD3 (3150 А/50 кА), их степени защиты от IP30 до IP54.

Низковольтные распределительные устройства серии GGD отличаются выдвижными типами, такими как GCS или MNS, они требуют обслуживания при отключении питания, но предлагают более простое и экономичное решение. Типичные области применения распределительных устройств GGD включают промышленные предприятия, коммерческие здания, центры обработки данных и инфраструктурные проекты. Низковольтные распределительные устройства этой серии соответствуют национальным профессиональным стандартам, таким как GB72511, JB/T9961 и IEC61439 и т. д.

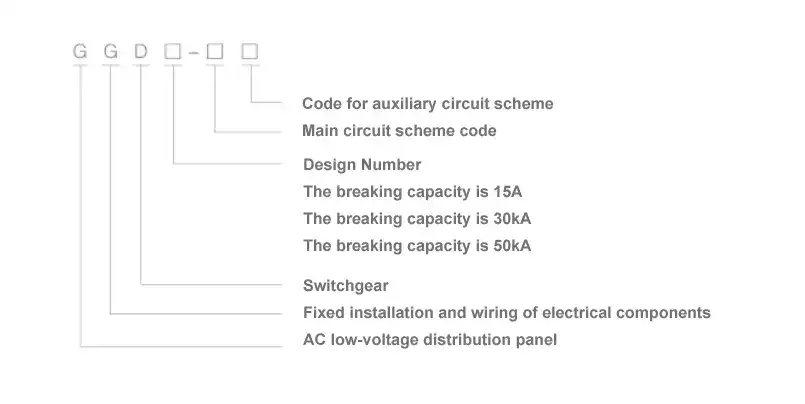

Модель и значения

Основные технические параметры

Условия труда

Панель низковольтного распределительного устройства низкого напряжения Cotenele GGD подходит для следующих условий эксплуатации:

1. Температура окружающего воздуха не должна превышать +40°С и опускаться ниже -5°С, а средняя температура за любой 24-часовой период не должна быть выше +35°С.

2. Атмосферные условия: Воздух должен быть чистым. Относительная влажность не должна превышать 50% при максимальной температуре +40°С. Более высокая относительная влажность допускается при более низких температурах, например 90 % при +20°C, при условии, что должное внимание уделяется возможному периодическому образованию конденсата в результате колебаний температуры.

3. Высота не должна превышать 2000 метров над уровнем моря.

4. Данное устройство подходит для транспортировки и хранения в диапазоне температур от -25°C до +55°C и может подвергаться воздействию температур до +70°C в течение коротких периодов времени (не более 24 часов). При таких экстремальных температурах устройство не должно получить необратимых повреждений и должно быть способно нормально работать в стандартных условиях.

5. Если вышеуказанные условия эксплуатации не могут быть соблюдены, вопрос решается путем переговоров между пользователем и производителем.

6. При использовании данного устройства на морских буровых и добывающих платформах или на атомных электростанциях должно быть заключено отдельное техническое соглашение.

Каковы конструктивные особенности низковольтного распределительного устройства ГГД?

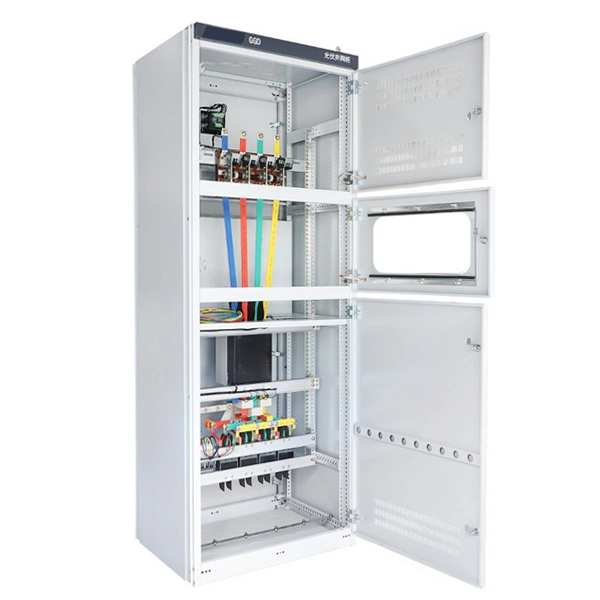

1. Общая структура кабинета министров

Распределительный шкаф переменного тока низкого напряжения GGD имеет универсальную конструкцию. Его рама собрана из холоднодеформированной стали 8МФ методом частичной сварки. Чтобы гарантировать точность и качество шкафа, все детали конструкции и специальные вспомогательные компоненты поставляются уполномоченными производителями фасонной стали. Компоненты панели имеют модульную конструкцию и имеют 20 монтажных отверстий для модулей, что обеспечивает высокую универсальность. Это позволяет заводу выполнять предварительную подготовку, что значительно сокращает производственный цикл и повышает эффективность работы.

2. Конструкция рассеивания тепла

С точки зрения отвода тепла низковольтное распределительное устройство GGD в полной мере использует естественную вентиляцию. Холодный воздух постоянно поступает из пазов в нижней части шкафа и естественным образом поднимается внутри относительно герметичного корпуса, образуя беспрепятственный вентиляционный путь, который может эффективно отводить тепло изнутри низковольтной панели без необходимости использования дополнительной мощности, что обеспечивает эффективное охлаждение.

3. Эстетический и внешний дизайн

С точки зрения внешнего вида шкаф GGD соответствует требованиям современного промышленного дизайна. Метод золотого сечения используется для определения габаритных размеров шкафа и разделения его различных секций. В результате все распределительное устройство выглядит стройным, привлекательным и освежающим.

4. Дверца шкафа и петли.

Дверца шкафа соединена с рамой с помощью подвижных шарнирных петель, что делает установку и снятие очень удобными. Вдоль загнутого края двери расположена резиновая уплотнительная полоса в форме горы. Когда дверь закрыта, уплотнительная полоса подвергается определенному сжатию, что не только предотвращает прямое столкновение двери со шкафом, но и эффективно повышает степень защиты двери.

5. Система защиты заземления

Для защиты от заземления дверца прибора, содержащая электрические компоненты, надежно соединена с рамой с помощью многожильных медных проводов. При этом все внутренние крепежные детали крепятся к раме винтами с накаткой. Таким образом, весь шкаф образует целостную и непрерывную систему защиты заземления, обеспечивающую безопасность эксплуатационного и обслуживающего персонала.

6. Покрытие поверхности

Поверхность шкафа покрыта полиэфирной краской для запекания с оранжевой текстурой. Это покрытие обеспечивает прочную адгезию и хорошую текстуру, при этом придавая всему корпусу мягкий матовый оттенок, который эффективно предотвращает блики. Это не только улучшает внешний вид изделия, но и создает более комфортную визуальную среду для дежурного персонала.

7. Верхняя крышка и подъемные кольца.

В четырех углах верхней части панели GGD имеются четыре подъемных кольца. Эти подъемные кольца используются для подъема и транспортировки, облегчая манипуляции и позиционирование оборудования. Верхняя крышка панели является съемной, такая конструкция позволяет пользователю отсоединить ее для удобной сборки и регулировки главных шин на месте, когда это необходимо.

8. Степень защиты

Стандартная степень защиты низковольтной панели GGD составляет IP30, что соответствует требованиям большинства внутренних помещений. Если рабочая среда пользователя требует более высокого или другого уровня защиты, он может выбрать другие уровни защиты от IP20 до IP40, чтобы адаптироваться к различным условиям работы.

Распредустройство низковольтное ГГД ВС Распредустройство выкатного типа

Выбор и меры предосторожности

Выбор правильной низковольтной панели распределительного устройства низкого напряжения GGD имеет решающее значение для безопасности системы:

Сопоставьте параметры ядра: сначала выберите подходящую модель, например GGD1, GGD2, GGD3, на основе фактического тока нагрузки и тока короткого замыкания. мы советуем разрешить 20% запас по току.

Установка и отвод тепла: Для применений с сильным током, например более 3200 А, рассмотрите возможность увеличения глубины панели, например, для верхних выходных шкафов может потребоваться глубина 1200 мм. Обеспечьте свободное пространство не менее 800 мм перед и за низковольтной панелью для доступа для обслуживания.

Адаптивность к окружающей среде: для работы в условиях высокой температуры, высокой влажности или запыленности выбирайте модель с более высоким классом защиты, например IP40.

Функциональность и расширение: подтвердите необходимость передачи данных, например мониторинга мощности, и обеспечьте достаточно места для будущего расширения.

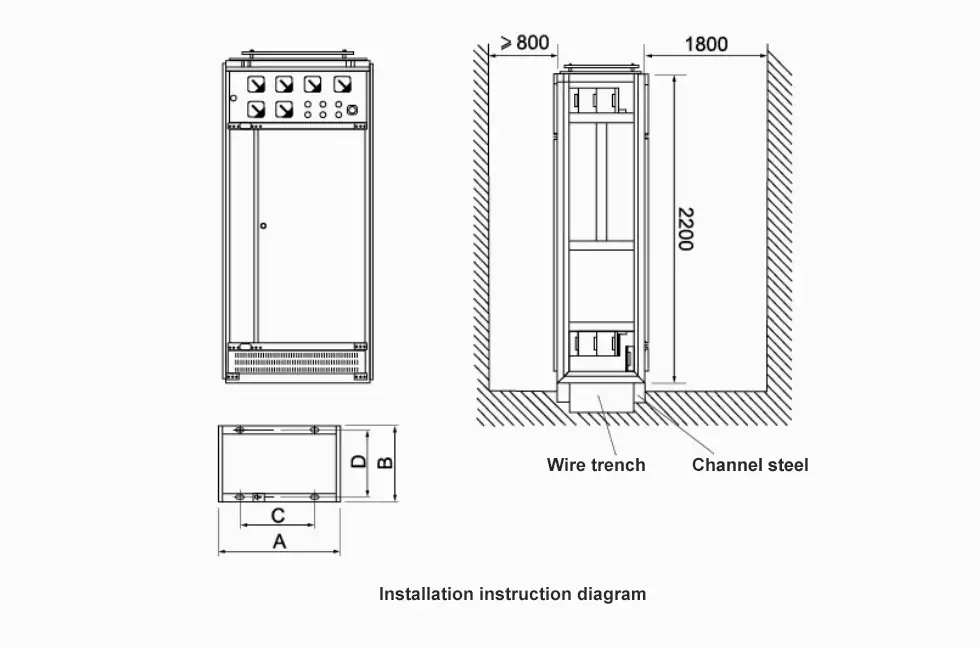

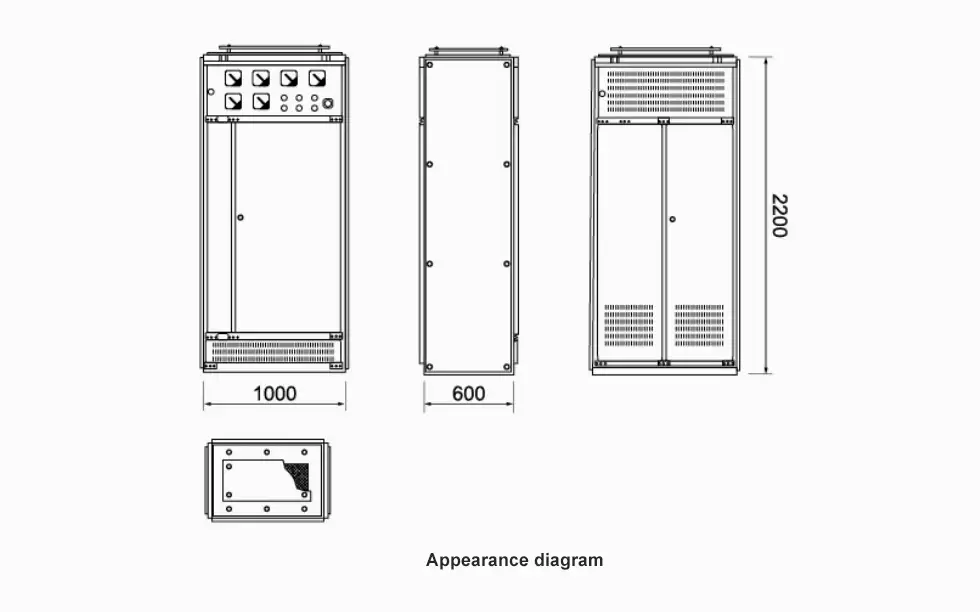

Внешний вид и схема инструкции по установке

Производственная мощь Котенеле

Cotenele International Trade (Вэньчжоу) Co., Ltd управляет собственным производственным предприятием площадью более 30 000 квадратных метров в Юэцине, провинция Чжэцзян, известном как электрическая столица Китая.

Мы специализируемся на производстве и экспорте:

• Низковольтное распределительное устройство

• Распределительное устройство среднего напряжения

• Распределительное устройство с элегазовой изоляцией (КРУЭ)

• Кольцевые основные блоки (RMU)

• Сборные подстанции

• Вакуумные выключатели

• Выключатели нагрузки

• Разъединители

• Силовые трансформаторы

Наша компания получила:

• Сертификация системы менеджмента качества ISO9001.

• Сертификация системы экологического менеджмента ISO14001.

• Сертификация системы менеджмента охраны труда и техники безопасности ISO45001.

Мы участвовали во многих крупных проектах, среди которых:

• Морские ветроэнергетические проекты

• Фотоэлектрические электростанции

• Системы электроснабжения железных дорог

• Подстанции 110кВ

• Международные горнодобывающие энергетические проекты

• Проекты гидроэнергетической инфраструктуры

Эти реальные инженерные приложения постоянно помогают нам оптимизировать надежность продукции и ее адаптируемость в полевых условиях.
