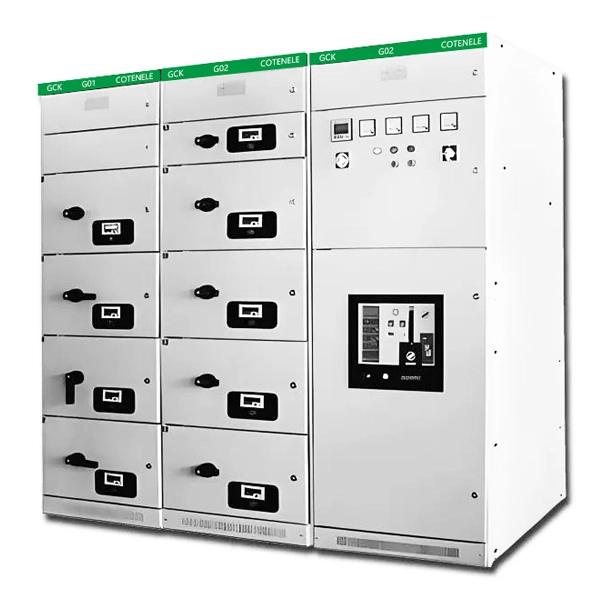

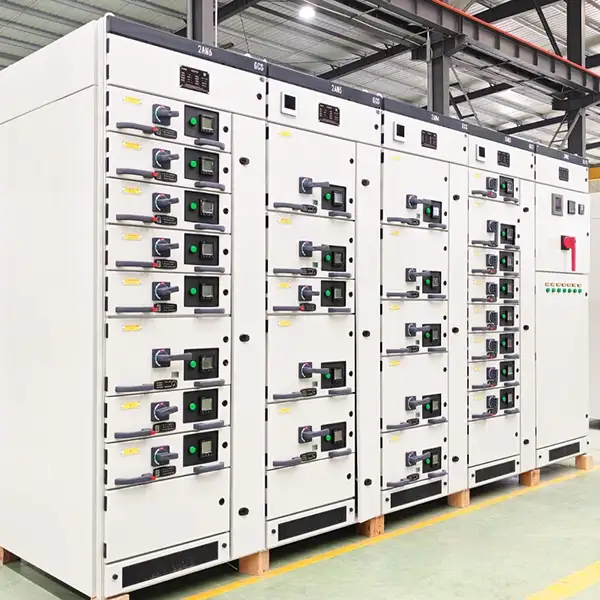

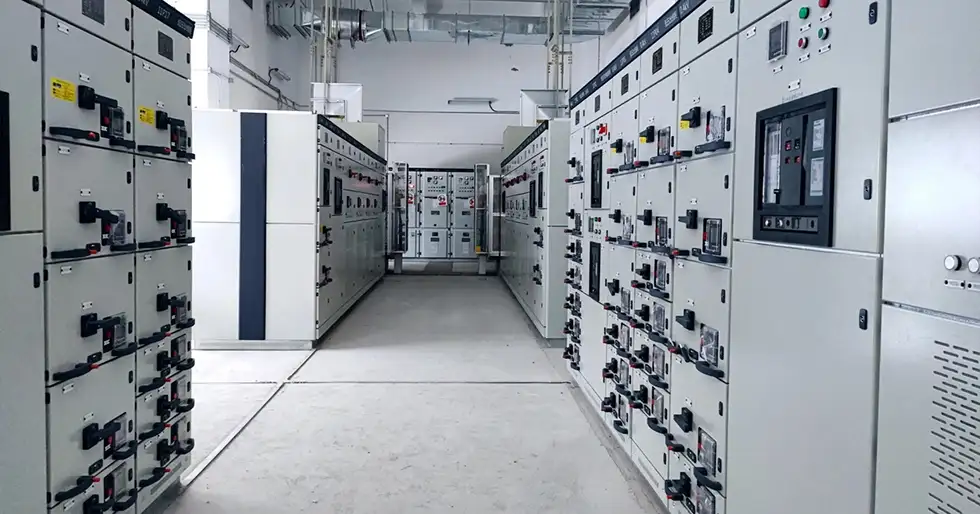

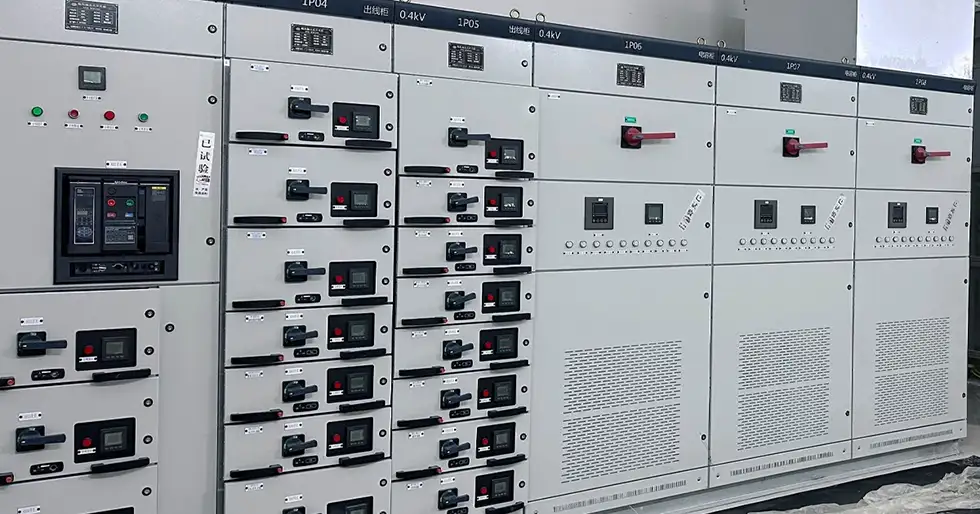

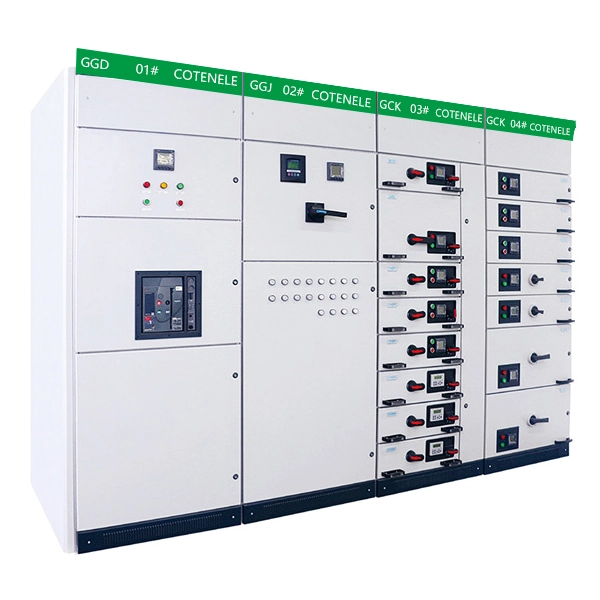

Выдвижной распределительный щит низкого напряжения GCK

Выдвижная панель низковольтного распределительного щита GCK производства Cotenele представляет собой бытовое низковольтное выдвижное распределительное устройство, широко используемое для распределения электроэнергии и управления двигателями на электростанциях, промышленных предприятиях и в высотных зданиях.

Это низковольтное распределительное устройство имеет модульную конструкцию с отдельными отсеками для шин, функциональных блоков и кабелей, что повышает эксплуатационную безопасность. Каждый выдвижной блок имеет три положения — «включено», «тестовое» и «отключено», что позволяет выполнять обслуживание цепи без отключения питания главной шины.

Выдвижной распределительный щит низкого напряжения GCK имеет номинальное напряжение изоляции до 660 В, номинальный ток горизонтальной шины до 4000 А и высокую кратковременную устойчивость. По сравнению с типами GCS или MNS, GCK имеет более компактную конструкцию и более низкую стоимость, что делает его идеальным для экономичных приложений.

Плановое техническое обслуживание включает в себя очистку оборудования, проверку на перегрев кабельных соединений и проверку износа съемных блоков для обеспечения долговременной стабильной работы.

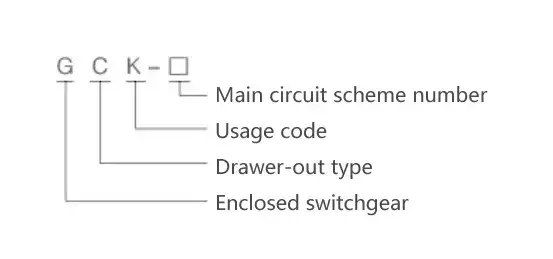

Модель и значения

Основные технические параметры

Операционная среда

1. Высота не должна превышать 2000 м над уровнем моря.

2. Температура окружающего воздуха не должна быть выше +40 °С, при средней за сутки температуре не более +35 °С и не ниже –50 °С.

3. Требования к атмосфере:Воздух должен быть чистым. Относительная влажность не должна превышать 50 % при температуре +40 °С. Более высокая относительная влажность допускается при более низких температурах – например, 90 % при +20 °C.

4. Оборудование должно быть установлено в местах, защищенных от пожара, взрыва, сильного загрязнения, химической коррозии или сильной вибрации.

5. Допустимый наклон относительно вертикальной плоскости не должен превышать 5°.

6. Данный продукт пригоден к транспортировке и хранению при температуре от –25°С до +55°С, а также кратковременно (не более 24 ч) до +70°С.

Если вышеуказанные условия не могут быть выполнены, пользователь должен сообщить об этом производителю во время заказа, чтобы можно было достичь взаимного соглашения.

Структуры продукта

1. Базовая структура

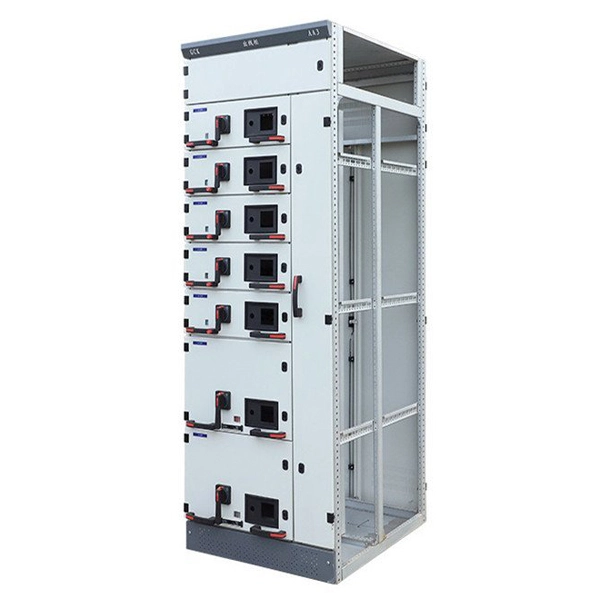

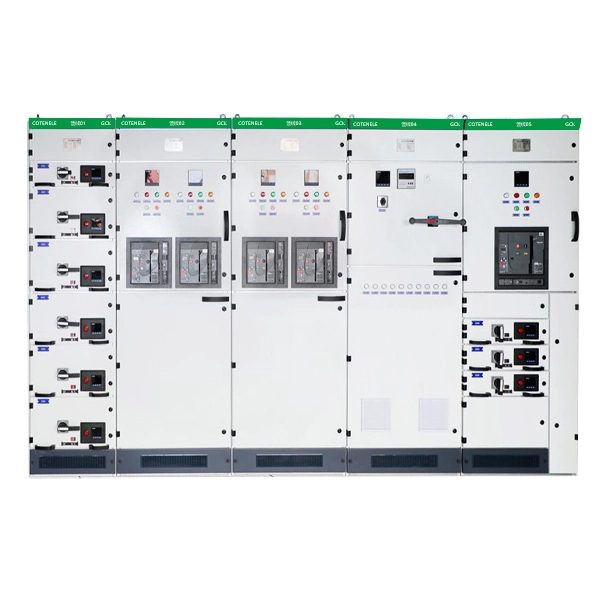

Выдвижной распределительный щит низкого напряжения GCK имеет модульную конструкцию с болтовыми соединениями. Все компоненты рамы соединены винтами, образуя базовую раму. Затем для завершения сборки последовательно добавляются двери, панели, перегородки, ящики, монтажные кронштейны, шины и электрические компоненты.

2. Характеристики рамы

В раме используется стальной профиль, собранный с помощью трехмерных угловых кронштейнов. Все соединения болтовые (без сварки), что исключает сварочные деформации и остаточные напряжения, тем самым повышая точность монтажа. Монтажные отверстия на раме и деталях соответствуют модульной сетке 20 мм (E = 20 мм).

3. Обработка поверхности

Внутренние детали конструкции оцинкованы. Внешние детали протравлены, фосфатированы, а затем покрыты электростатическим эпоксидным порошком.

4. Энергоцентр (ПК) – входной блок

(1) Верхняя часть:горизонтальный шинный отсек.

(2) Под ним:отсек автоматического выключателя.

(3) Выключатели могут быть отечественного типа (например, серии DW15C, ME) или импортного типа (например, серия ABB F, включая интеллектуальные выключатели).

(4) Для входного блока ПК с главной цепью, установленной сзади (включая шинный соединитель):

630 А – 1600 А → размер шкафа:800 (Ш) × 1000 (Г) × 2200 (В) мм.

Без задней схемы:800×800×2200 мм.

(5) Для 1600–3150 А:

С задней схемой:1000×1000×2200 мм.

Без задней схемы:1000×800×2200 мм.

5. Энергоцентр (ПК) – фидерный блок

Конструкция аналогична входному блоку. Для токов фидеров 630 А – 1600 А в одном шкафу (1000×1000×2200 мм) размещаются две вертикально расположенные цепи.

6. Центр управления двигателем (MCC) – два варианта монтажа.

Настенный монтаж (доступ сзади только спереди):

Вершина:горизонтальные шины. Внизу: зона функционального блока выдвижного ящика (ширина 600 мм, высота 1840 мм). Левая сторона – тумбы; правая сторона – зона вывода кабеля шириной 200 мм. Размер шкафа: 800 (Ш) × 500 (Г) × 2200 (В) мм.

Отдельно стоящие (доступны с обеих сторон):

Ширина шкафа 600 мм; место выхода кабеля сзади. Размер шкафа:600 (Ш) × 800 или 1000 (Г) × 2200 (В) мм. Для шкафов ПК рекомендуется глубина 1000 мм.

При выдвижении ящика ни одна часть, находящаяся под напряжением, не остается открытой, что обеспечивает безопасность.

7. Блокировка и взаимозаменяемость ящиков.

Выдвижной ящик и его дверца механически блокируются с помощью главного выключателя. Когда главный выключатель замкнут, дверь невозможно открыть. Механизм может быть заблокирован в закрытом или открытом положении.

Отсеки разделены металлическими перегородками. Ящики полностью взаимозаменяемы.

Три позиции:подключен, протестирован и отключен. Ящик автоматически фиксируется в каждом положении; потянув за левую пластину, вы освободите защелку и перейдете в следующее положение. Функция защиты от падения предотвращает падение ящика при полном выдвижении.

8. Фиксированные отсеки (например, конденсаторная компенсация, измерение)

Стационарные блоки имеют такие же внешние размеры и горизонтальное расположение шин, что и выдвижные блоки, что позволяет устанавливать их рядом.

9. Шинная система – трехфазная, пятипроводная.

Горизонтальные шины:одинарная шина на номинальный ток ≤1250 А; двойные шины для >1250 А.

Для соединения соседних шкафов используются соединительные блоки.

Вертикальные шины заключены в корпуса из конструкционного поликарбоната с внутренними барьерами для ограничения распространения дуги.

Нейтральная шина (N) расположена в передней части шкафа.

Шина защитного заземления (PE) находится внизу и соединяется с перегородками и дверцами шкафа, обеспечивая непрерывность заземления.

10. Вентиляция и защита

В верхней и нижней части шкафа предусмотрены отверстия для естественной вентиляции без снижения уровня защиты корпуса.

Степень защиты корпуса IP40.

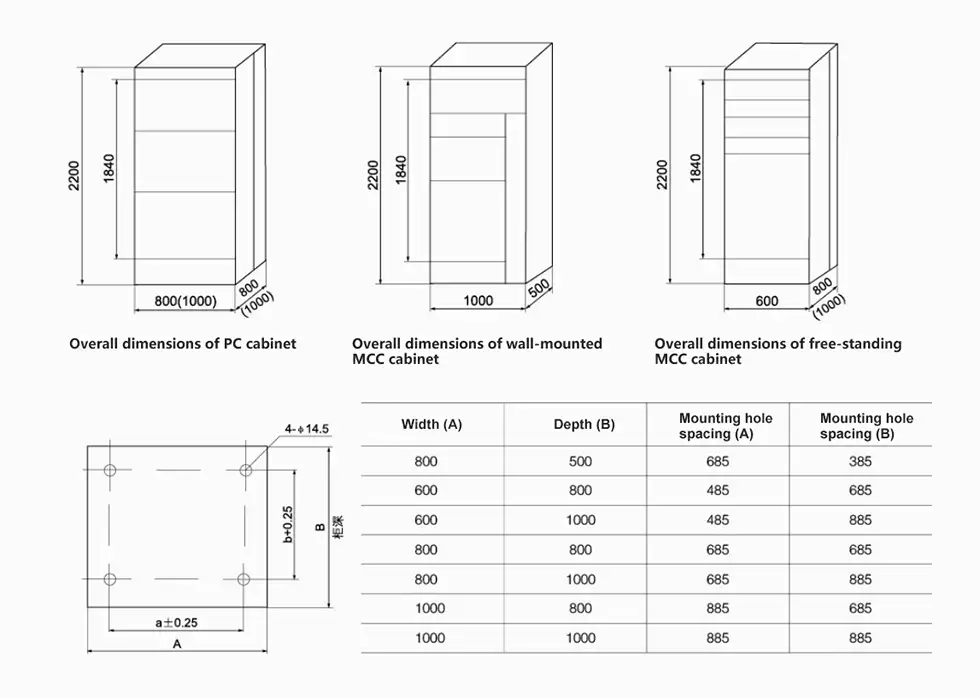

Габаритные и монтажные размеры

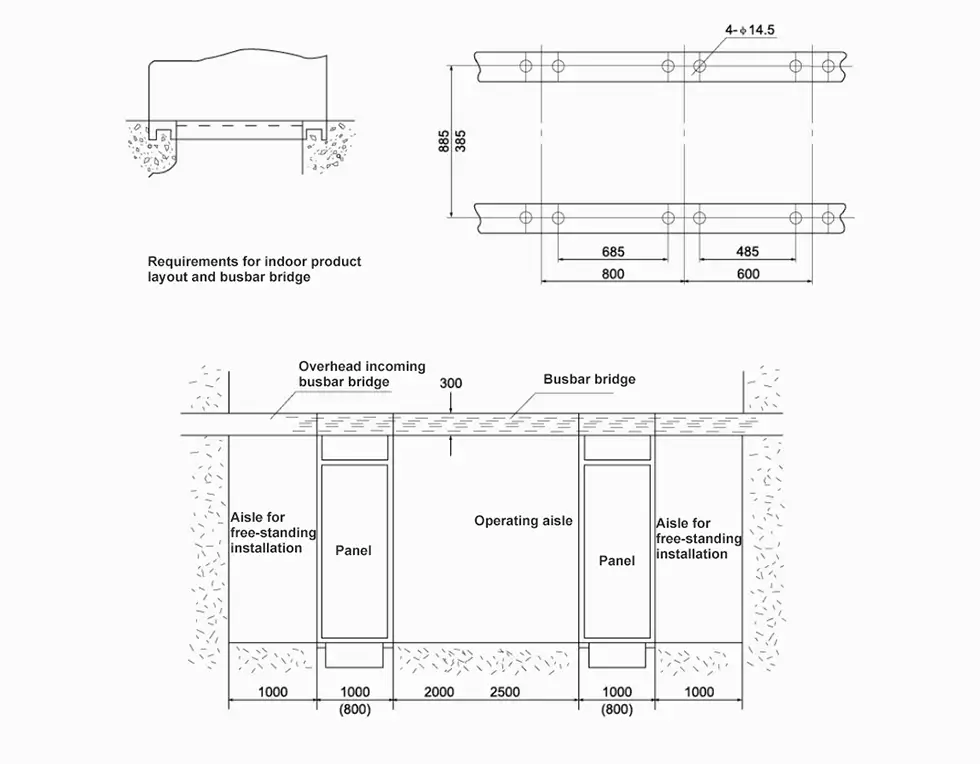

Шкаф с выдвижными ящиками GCK – схема установки фундамента

Примечание. По запросу пользователя в нашей компании можно приобрести различные формы шинных перемычек.

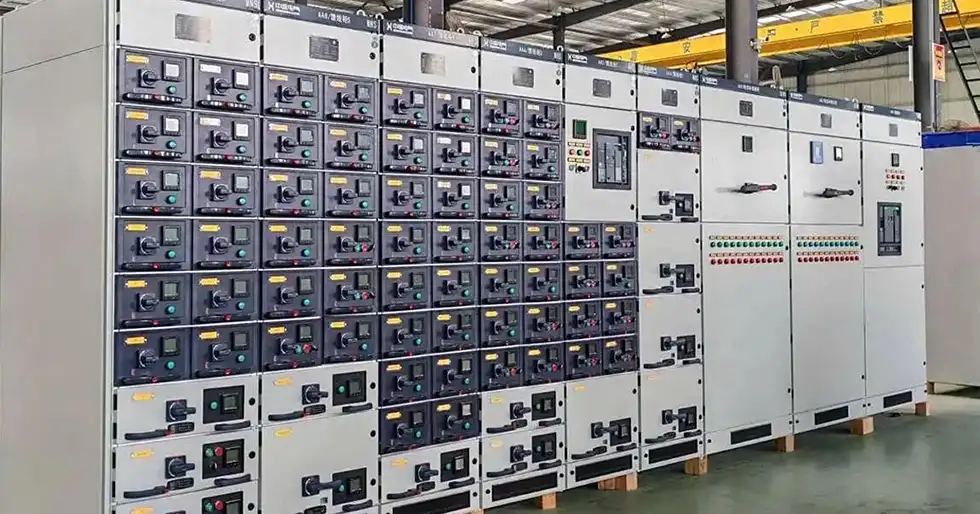

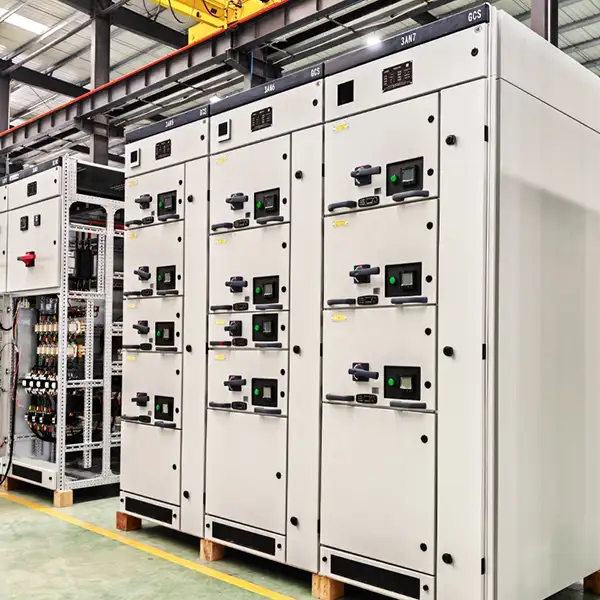

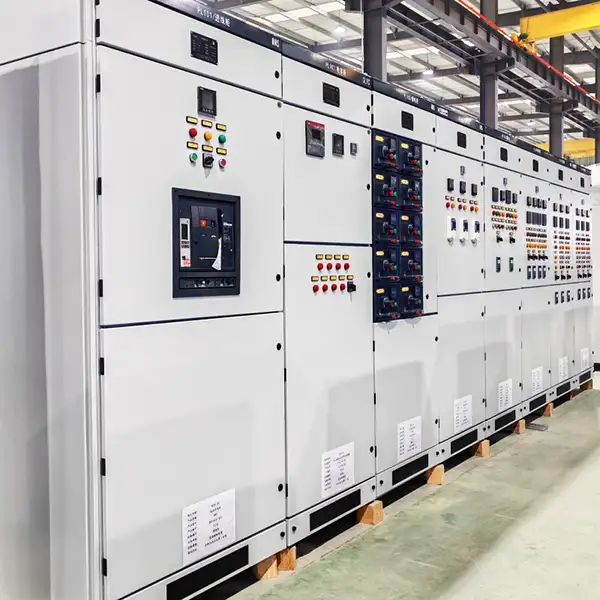

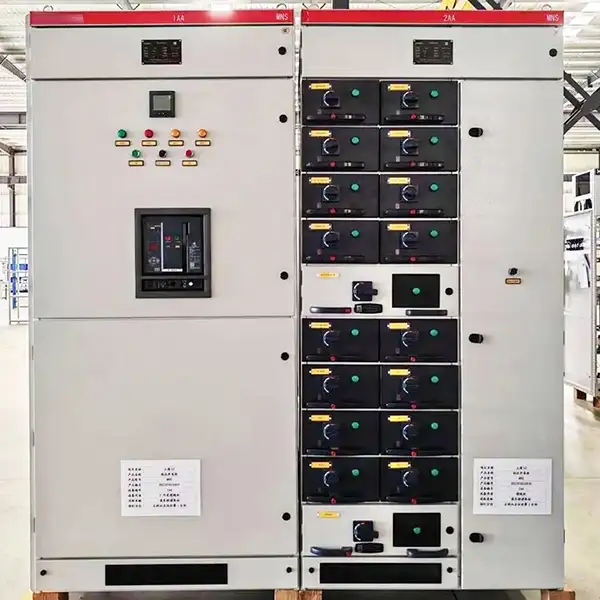

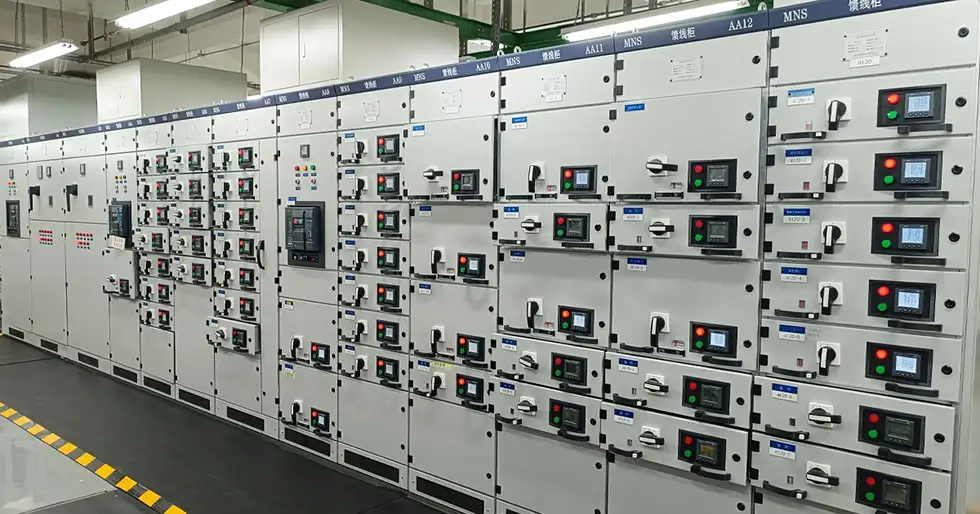

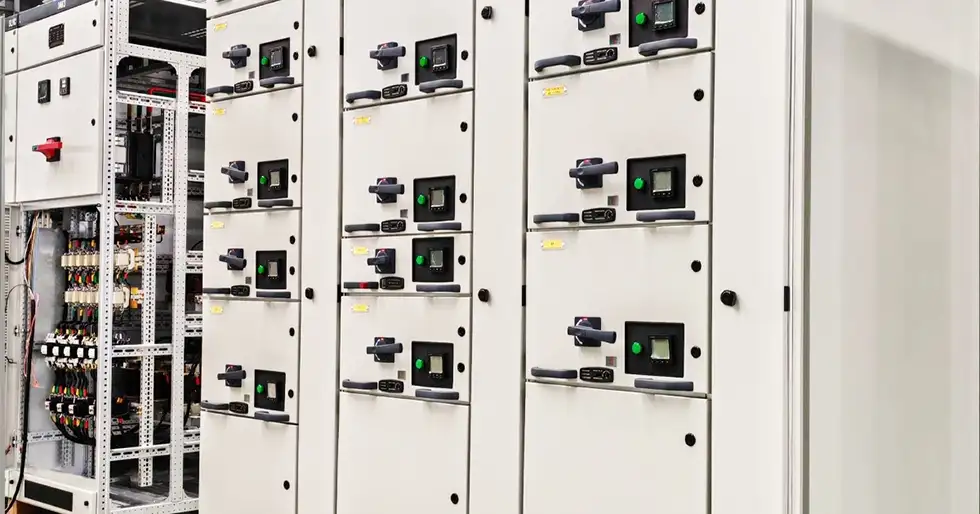

Продукты показывают
