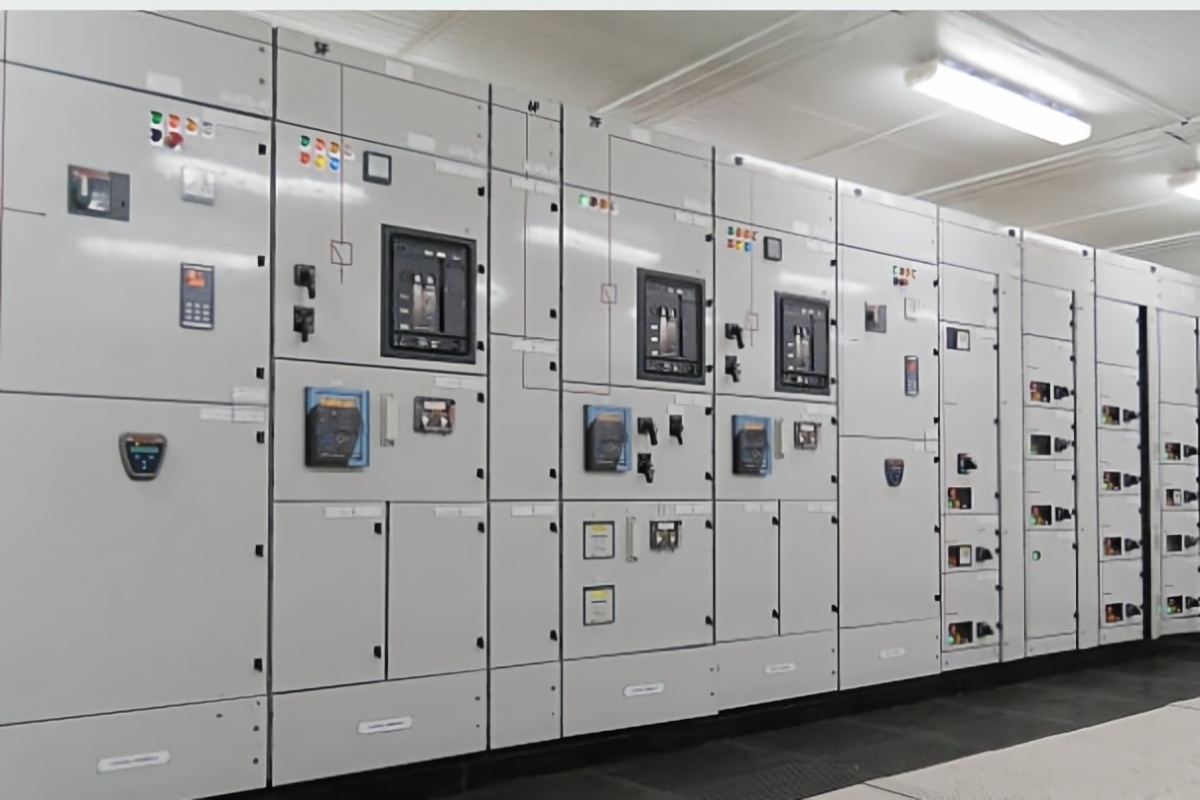

Какие факторы следует учитывать инженерам при выборе распределительного устройства среднего напряжения?

Введение: решение, которое повторяется десятилетиями

Выбор распределительного устройства среднего напряжения – это не сделка. Это проектное решение, которое будет определять электробезопасность, эксплуатационную гибкость и бюджет обслуживания объекта на двадцать-тридцать лет. В отличие от компонентов, которые можно заменить во время планового отключения, распределительное устройство является структурным. После того как шины установлены, панели скреплены болтами и кабели заделаны, изменение конфигурации оборудования становится крупным капитальным проектом.

Тем не менее, в условиях сжатых сроков реализации проекта выбор распределительного устройства часто сводится к проверке нескольких параметров в таблице данных и сравнению цен. При таком подходе упускаются из виду факторы, которые на самом деле определяют, будет ли оборудование работать надежно в течение всего срока службы, соответствовать развивающимся нормам и адаптироваться к изменениям в профиле электрической нагрузки объекта.

В этой статье определяются факторы, которые опытные инженеры учитывают при выборе распределительного устройства среднего напряжения — не только параметры, указанные на паспортной табличке, но и аспекты эксплуатации, нормативных требований и жизненного цикла, которые отделяют характеристики, которые работают, от тех, которые впоследствии создают проблемы.

Фактор первый: понимание применения, прежде чем рассматривать оборудование

Самая распространенная ошибка при выборе распределительного устройства — это начать с каталога оборудования, прежде чем полностью понять его применение. Правильная последовательность действий начинается с четкого определения того, что должно делать распределительное устройство, а не только того, что оно должно выдерживать.

Входящий фидер, обслуживающий сетевой трансформатор, имеет принципиально иные требования, чем отходящий фидер, питающий большой двигатель. Входящий выключатель выполняет относительно небольшое количество операций, но должен координировать свои действия с защитой вышестоящей сети. Фидер электродвигателя часто включается и останавливается, может потребовать защиты от перенапряжения и схемы защиты, позволяющей различать пусковой пуск и настоящую неисправность. Использование одного и того же выключателя для обоих приложений без учета этих различий приводит к нежелательным отключениям, чрезмерному техническому обслуживанию или недостаточной защите.

Операционная среда также формирует спецификацию. Внутренняя установка в чистых электрических помещениях с кондиционируемым климатом позволяет создавать оборудование, которое быстро выйдет из строя на открытом воздухе или в суровых промышленных условиях. Панель распределительного устройства, предназначенная для электрощитового центра обработки данных, с ее стабильной температурой и низкой влажностью, отличается от панели, предназначенной для морской платформы или солнечной установки в пустыне. Конденсат, соляные брызги, пыль в воздухе и резкие перепады температур налагают требования к проектированию, которые должны быть отражены в спецификации.

Инженерные часы, потраченные на определение приложения до начала поиска оборудования, никогда не будут потрачены зря. Это самая дешевая страховка от ошибок в спецификации, которые накапливаются в течение десятилетий эксплуатации.

Фактор второй: технология переключения ядра

Выбор технологии автоматического выключателя определяет фундаментальный характер распределительного устройства: профиль его технического обслуживания, характеристики безопасности и воздействие на окружающую среду.

Вакуумные автоматические выключатели стали стандартом для устройств среднего напряжения от 3,3 до 40,5 кВ. Причины хорошо документированы: вакуумный прерыватель гасит дугу внутри герметичной керамической бутылки, которая не требует обслуживания в течение всего срока службы. Нет масла, которое можно было бы проверить, отфильтровать или заменить. Нет газа, который можно было бы утечь или контролировать. Прерыватель не зависит от источника тока повреждения, который он должен отключить, что делает его хорошо подходящим для сетей с высоким уровнем проникновения возобновляемой энергии, где характеристики повреждения могут отличаться от традиционной синхронной генерации.

Элегазовые выключатели, которые когда-то широко применялись в устройствах среднего напряжения, сейчас отходят на второй план. Регламент ЕС по фторсодержащим газам запретил продажу новых элегазовых распределительных устройств напряжением до 24 кВ на европейском рынке, и аналогичные ограничения распространяются по всему миру. Даже там, где нормативные акты еще не вступили в силу, направление политики ясно. Использование оборудования SF₆ сегодня создает будущие обязательства по соблюдению требований и растущие эксплуатационные расходы на обработку газа, обнаружение утечек и возможное восстановление после окончания срока службы.

Практический вопрос для инженеров заключается не в том, выбирать ли вакуумное прерывание — этот спор в основном решен. Вопрос заключается в том, какая конкретная конструкция вакуумного выключателя и какой производитель лучше всего соответствует требованиям проекта по механической прочности, отключающей способности и совместимости с выбранной конфигурацией панели.

Фактор третий: номинальные параметры и их запасы

Номинальные параметры в паспорте распределительного устройства — напряжение, ток, отключающая способность при коротком замыкании — являются минимальными критериями входа. Что отличает надежную спецификацию от предельной, так это разница между номинальным значением и фактическим рабочим состоянием.

Номинальное напряжение должно превышать номинальное напряжение системы с учетом временных перенапряжений во время неисправностей или коммутационных событий. В системе 12 кВ переходные напряжения могут быть значительно выше номинального значения. Выдерживаемое напряжение промышленной частоты и грозовое импульсное напряжение распределительного устройства должно с запасом соответствовать этим условиям, а не просто соответствовать минимальным стандартам.

Номинальный длительный ток заслуживает особого внимания, поскольку его характеристики часто занижаются. Паспортные данные, указанные на паспортной табличке, предполагают особые условия окружающей среды — обычно максимальная температура 40°C и высота потолка 1000 метров. Если установка находится в регионе, где температура окружающей среды регулярно превышает 40°C, или на высоте более 1000 метров, где более разреженный воздух снижает эффективность охлаждения, номинальный ток необходимо снизить. Выключатель на 1250 А, установленный на высоте 3000 метров, может непрерывно выдерживать ток только 1050 А. Если нагрузка близка к номинальной мощности, указанной на паспортной табличке, в стандартных условиях, она превысит пониженную мощность в реальных условиях на площадке.

Отключающую способность при коротком замыкании необходимо сравнивать с расчетным уровнем неисправности в точке установки, а не со стандартным значением, взятым из предыдущей спецификации проекта. Городские сети с высокой плотностью нагрузки и многочисленными трансформаторными соединениями могут создавать уровни отказов, которые удивляют инженеров, привыкших к менее плотно связанным между собой системам. Исследование короткого замыкания, выполненное для конкретной установки с использованием текущих данных системы и прогнозируемых будущих поколений, является единственной надежной основой для определения этого параметра.

Кратковременный выдерживаемый ток — ток, который выключатель должен выдерживать во включенном положении в течение определенного времени, пока нижестоящее устройство устраняет повреждение, — не менее важен для селективной координации. Если фидерный выключатель предназначен для работы в случае повреждения при отключении вышестоящего выключателя, его кратковременный номинал должен соответствовать этому требованию. Игнорирование этого параметра приводит к каскадным отключениям и ненужному продлению простоев.

Фактор четвертый: изоляционная среда и соответствие экологическим требованиям

Среда, обеспечивающая диэлектрическую изоляцию между фазами и землей, стала решением, имеющим нормативные, экологические и эксплуатационные аспекты, которые выходят далеко за рамки электрических характеристик.

Распределительные устройства с воздушной изоляцией остаются самой простой и широко используемой технологией. В качестве изолирующей среды используется окружающий воздух, а физический зазор между фазами обеспечивает диэлектрическую прочность. Воздушная изоляция хорошо известна, не требует специального обращения и не накладывает никаких экологических обязательств. Компромисс заключается в размере: панели с воздушной изоляцией больше, чем их эквиваленты с газовой изоляцией, что имеет значение в тех случаях, когда пространство ограничено или дорого.

Распределительные устройства с элегазовой изоляцией, которые на протяжении десятилетий доминировали в компактных установках среднего напряжения, в настоящее время постепенно выводятся из употребления согласно законодательству. Для новых проектов на европейских и других регулируемых рынках SF₆ не подходит для оборудования напряжением до 24 кВ. Даже в отношении более высоких классов напряжения направление политики ясно. Инженеры должны указать альтернативы, не содержащие SF₆, если только не применяется и не проверено конкретное исключение.

Изоляция из сухого воздуха и азота стала основной заменой SF₆ в оборудовании с газовой изоляцией. Оба газа имеют нулевой потенциал глобального потепления. Оба нетоксичны и не требуют специального обращения по окончании срока службы. Герметичный резервуар из нержавеющей стали, используемый в современных распределительных устройствах с сухим воздухом или с изоляцией N₂, заполняется на заводе и герметизируется на весь срок службы — без контроля давления, без дозаправки и без обслуживания, связанного с газом, в течение всего срока службы оборудования.

Твердая изоляция с использованием эпоксидной смолы для частей, находящихся под напряжением, предлагает еще один путь без SF₆. Он полностью исключает газ, что делает его привлекательным для суровых условий и установок с ограниченным пространством. Компромисс заключается в том, что конструкции с твердой изоляцией менее гибки при необходимости реконфигурации.

Сегодня для инженеров, определяющих распределительные устройства, выбор изоляционной среды становится все более простым: выберите технологию, не содержащую SF₆, убедитесь, что производитель завершил типовые испытания на соответствие применимым стандартам IEC, и подтвердите, что пакет документации подтверждает заявления о соответствии экологическим требованиям.

Фактор пятый: фиксированная и съемная конфигурации

Выбор между стационарной и выдвижной конструкцией по сути является решением о том, как будет осуществляться техническое обслуживание в течение срока службы оборудования.

Стационарное распределительное устройство имеет автоматические выключатели и выключатели, стационарно установленные в щите. Он проще по конструкции, имеет меньшую первоначальную стоимость и требует меньше механических компонентов, которые могут выйти из строя. Компромисс заключается в том, что любое обслуживание коммутационного устройства требует обесточивания всей секции шины. Для объектов, где имеются окна отключения электроэнергии и стоимость простоя управляема, фиксированное распределительное устройство может быть подходящим выбором.

Выкатное распределительное устройство монтирует автоматический выключатель на тележке, которую можно вкатывать в панель и вынимать из нее. Когда выключатель находится во включенном положении, он полностью зацеплен с первичной и вторичной цепями. Его можно выкатить в тестовое положение, где первичная цепь отключена, но вторичные цепи остаются подключенными для тестирования. Его можно полностью отвести в изолированное положение для обслуживания или замены. Такая конфигурация позволяет обслуживать или заменять выключатель без обесточивания сборной шины, что имеет решающее значение на объектах, где время простоя чрезвычайно дорого обходится или где по контракту требуется непрерывная работа.

Выдвижная конфигурация предъявляет дополнительные механические требования. Грузовик должен точно совпадать с панелью. Первичные контакты должны срабатывать с постоянным контактным давлением. Механические блокировки, предотвращающие неправильное срабатывание – передвижение включенного выключателя, замыкание выключателя в промежуточном положении – должны надежно работать в течение тысяч операций. Это не те особенности, которые можно проверить по фотографии. Они требуют производственной точности, основанной на опыте и дисциплине контроля качества.

Для критически важных приложений — центров обработки данных, промышленных предприятий с непрерывным процессом, больниц — выдвижная конфигурация обычно является правильным выбором, несмотря на ее более высокую первоначальную стоимость. Возможность обслуживания или замены выключателя без отключения шины — это возможность, которая окупается при первом использовании.

Фактор шестой: защита, контроль и связь

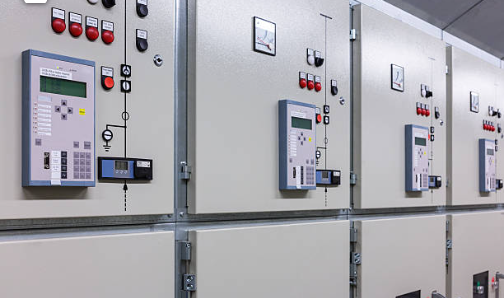

Автоматический выключатель без защитного реле — это переключатель без интеллекта. Выбор систем защиты, управления и связи так же важен, как и выбор самого выключателя.

Современные цифровые реле защиты предлагают возможности, выходящие далеко за рамки базовой защиты от сверхтоков и замыканий на землю. Они могут различать различные типы неисправностей, хранить записи сигналов для последующего анализа и обмениваться данными с вышестоящими системами SCADA или системами управления энергопотреблением через IEC 61850, Modbus или другие протоколы. Для инженера выбор реле с правильными функциями защиты для конкретного применения (защита двигателя, дифференциальная защита трансформатора, управление фидером) — это задача, требующая понимания как защищаемого оборудования, так и вариантов конфигурации реле.

Интерфейс связи становится все более важным. Панель распределительного устройства, которая может сообщать о своем собственном состоянии — положении выключателя, событиях защиты, состоянии оборудования — снижает потребность в физическом осмотре и обеспечивает техническое обслуживание по состоянию. Для коммунальной компании с сотнями подстанций или оператора центра обработки данных, управляющего несколькими объектами, эта возможность напрямую снижает эксплуатационные расходы.

Вспомогательное питание для защиты и управления должно быть тщательно продумано. Большинство современных реле защиты и катушек отключения работают от источника постоянного тока, обычно 110 В или 220 В постоянного тока, питаемого от аккумуляторной системы станции. Аккумулятор, зарядное устройство и распределительная панель постоянного тока являются неотъемлемой частью схемы защиты. Если батарея станции выйдет из строя, реле защиты потеряют питание, и автоматические выключатели не сработают при неисправности. Это не гипотетический сценарий — он приводил к реальным инцидентам, когда неисправность оставалась неустраненной из-за того, что система защиты была отключена.

Фактор седьмой: конфигурация шин и архитектура системы

Расположение шин внутри распределительного устройства определяет, как мощность течет через систему и как система ведет себя в случае отказа какого-либо компонента.

Одиночная шина — самая простая и дешевая конфигурация. Все входящие и отходящие фидеры подключаются к одной общей шине. Если шина выходит из строя или теряется единственный входной трансформатор, все подключенные нагрузки теряют питание. Эта конфигурация подходит там, где последствия полного отключения электроэнергии допустимы.

К секционированной шине добавляется автоматический выключатель шинного соединителя, который может разделить шину на две секции с независимым питанием. Если один трансформатор или секция шины выходит из строя, соединитель замыкается, и исправный трансформатор питает обе секции. Во время перемещения нагрузки испытывают кратковременные перерывы. Это наиболее распространенная конфигурация для установок средней сложности.

В конфигурации «главная связка-основная» используются две независимые секции шины, каждая из которых имеет собственный главный входной выключатель и трансформатор, а между ними находится нормально разомкнутый соединительный выключатель. Схемы автоматической передачи могут замкнуть автоматический выключатель в течение нескольких секунд после обнаружения потери подачи с обеих сторон. Такая конфигурация обеспечивает более высокую надежность и является стандартной для критически важных объектов.

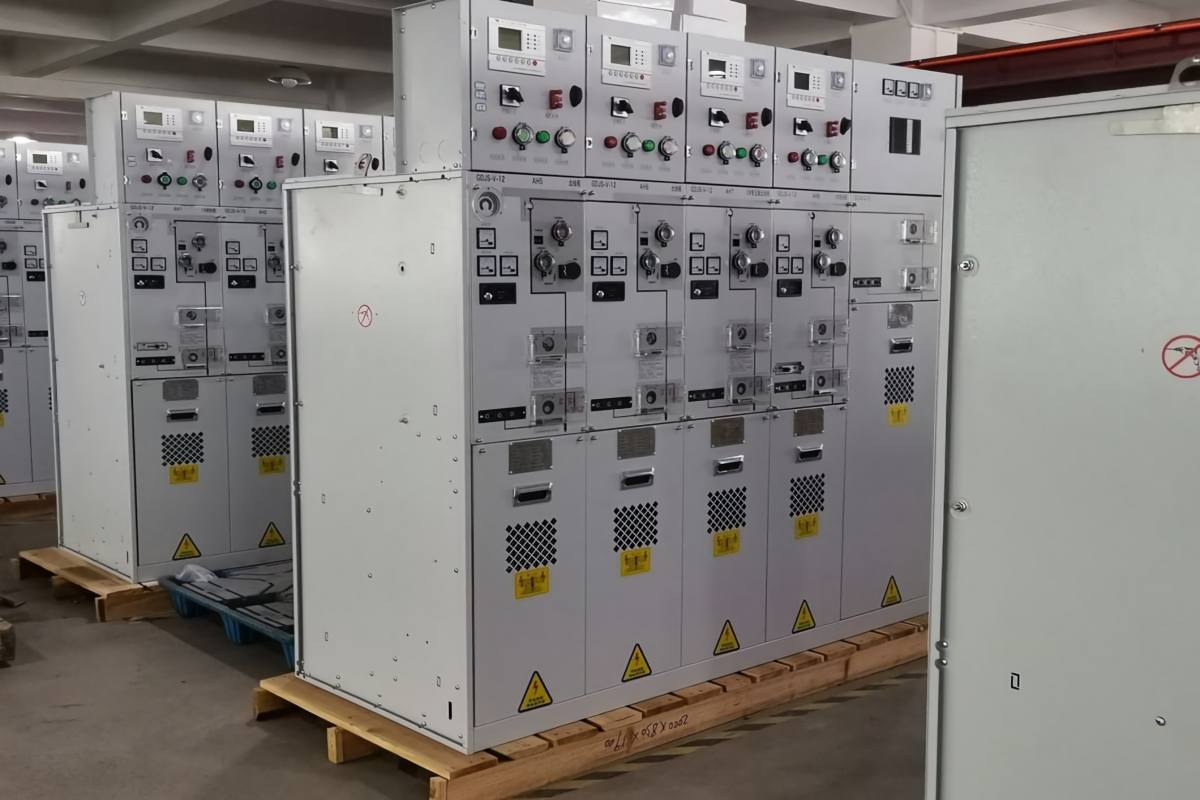

Конфигурация кольцевого основного блока соединяет несколько панелей распределительного устройства в замкнутый контур. Энергия может течь в любом направлении по кольцу. Повреждение кабеля между любыми двумя панелями можно изолировать, не прерывая питание какой-либо нагрузки. Эта конфигурация является стандартной для городских распределительных сетей, университетских кампусов и коллекторных систем ветряных электростанций.

Конфигурацию шин следует выбирать на основе требований к надежности объекта, а не на основе спецификации по умолчанию, перенесенной из предыдущего проекта. Анализ надежности, учитывающий стоимость простоя, вероятность отказа компонента и время, необходимое для ремонта или замены, обеспечивает рациональную основу для этого решения.

Фактор восьмой: соответствие стандартам и документация

Типовые испытания по стандарту IEC 62271-200 являются минимальным требованием для распределительных устройств среднего напряжения на международных рынках. Но «типовое тестирование» — это термин, который используется широко. Вопрос, который должны задать инженеры, заключается не в том, «прошло ли это оборудование типовые испытания», а в том, «можете ли вы предоставить полные отчеты о типовых испытаниях из независимой лаборатории, аккредитованной IEC, прямо сейчас?»

Производитель, прошедший полную программу испытаний, без колебаний поделится сертификатами. Производитель, который использует такие фразы, как «проектирование проверено на соответствие стандартам IEC» или «отчеты об испытаниях находятся в разработке», сообщает, что документация еще не существует. Для проектов, в которых оборудование будет проверяться консультантом или инженером по коммунальным предприятиям, это различие имеет значение.

Помимо типовых испытаний, частью продукта является пакет документации, прилагаемый к распределительному устройству. Протоколы заводских испытаний для каждой панели. Декларация соответствия действующим нормам. Справочный список установок. Для европейских проектов документация, подтверждающая соответствие Регламенту ЕС по фторсодержащим газам, если оборудование не содержит SF₆. Эти документы должны быть доступны на стадии тендера, а не после размещения заказа. Поставщик, который не может предоставить их на этапе запроса, вряд ли предоставит их оперативно позже.

Фактор девятый: возможности производителя и долгосрочная поддержка

Распределительное устройство не является товаром. Технические возможности производителя, дисциплина контроля качества и долгосрочная приверженность линейке продуктов напрямую влияют на производительность оборудования и доступность поддержки на протяжении всего срока его службы.

Качество производства проявляется в деталях, которые не видны в брошюре. Консистенция отливок опор из эпоксидной смолы. Центровка выкатных механизмов грузовых автомобилей. Прокладка и маркировка проводов управления в низковольтном отсеке. Это результаты, зависящие от процесса, которые отражают производственную культуру производителя, а не только его проектные возможности.

Долгосрочная поддержка имеет большое значение, поскольку распределительное устройство остается в эксплуатации десятилетиями. Доступность запасных частей, техническая поддержка конфигурации реле защиты и возможность поставки дополнительных панелей, соответствующих существующей установке, — эти факторы становятся важными спустя годы после первоначального заказа.

Посещение завода расскажет инженеру о производителе больше, чем любой набор документов. Прогулка по производственной линии позволяет увидеть инструменты, процедуры тестирования, контрольные точки контроля качества и общий уровень организации, который будет определять стабильность поставляемого оборудования. Если посещение завода невозможно, попросите подробные фотографии производственной линии, испытательного оборудования и последних выполненных заказов.

Заключение

При выборе распределительного устройства среднего напряжения необходимо учитывать не только техническое описание, но и контекст применения, рабочую среду, нормативную базу и возможности производителя. Параметры на паспортной табличке являются отправной точкой, а не финишной чертой.

Инженер, который определил требования к применению, проверил уровни отказов, выбрал технологию изоляции, соответствующую текущим и прогнозируемым нормам, выбрал конфигурацию, которая поддерживает философию обслуживания объекта, определил системы защиты и связи, подходящие для установки, и квалифицировал производителя с подтвержденными производственными возможностями и готовностью документации — этот инженер выполнил работу, которая предотвращает появление проблем через пять, десять или двадцать лет после ввода в эксплуатацию.

COTENELE поддерживает инженеров на протяжении всего процесса составления спецификации, предоставляя распределительное устройство, прошедшее типовые испытания, полные пакеты документации и прямой доступ к нашей команде инженеров. Наши вакуумные выключатели и кольцевые силовые блоки, не содержащие SF₆, используются коммунальными предприятиями, центрами обработки данных, разработчиками возобновляемых источников энергии и промышленными покупателями на многих континентах. Нужна ли вам стандартная конфигурация или индивидуальное решение, мы предоставим технические данные и поддержку приложений, которые помогут вам с уверенностью определиться.

Нужны технические данные для спецификации вашего распределительного устройства?

Компания COTENELE поставляет вакуумные выключатели на напряжение от 12 до 40,5 кВ, кольцевые силовые блоки без SF₆ и комплектные распределительные устройства с металлическим покрытием, разработанные в соответствии со спецификациями, обсуждаемыми в этой статье. Отчеты о типовых испытаниях, документация по регламентным испытаниям и инженерная поддержка доступны на этапе спецификации.
