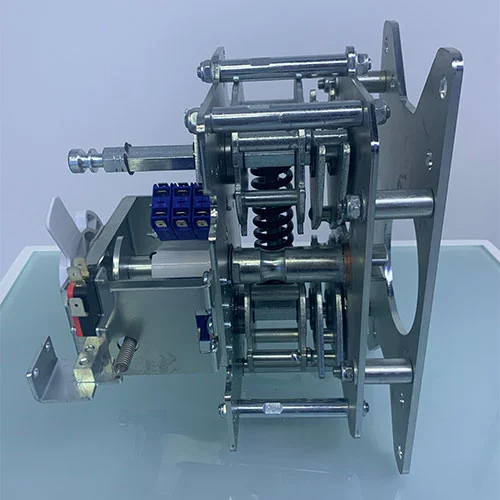

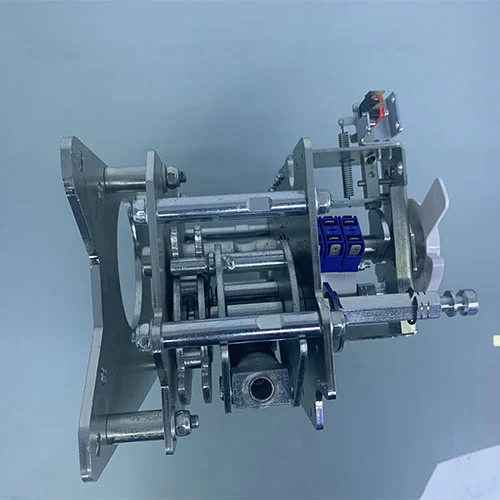

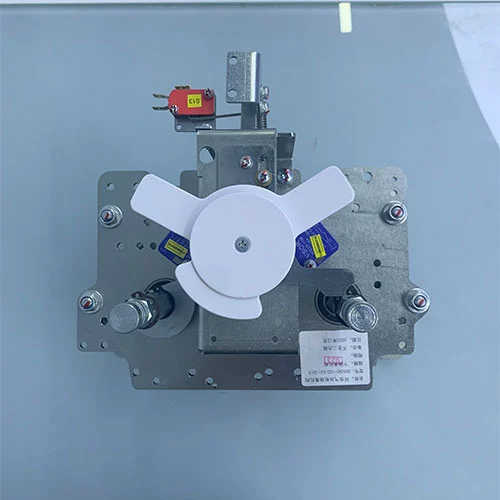

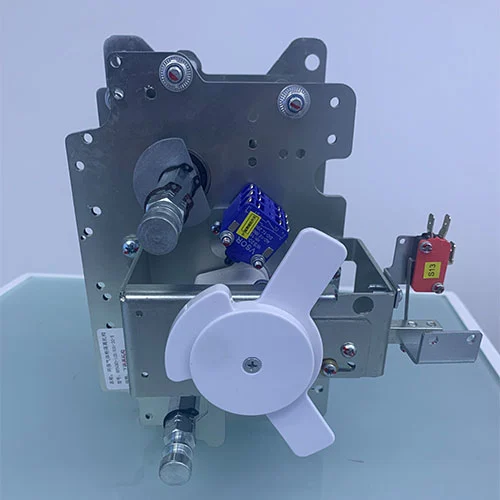

Изолирующий механизм 11 кВ для внутренних панелей среднего напряжения

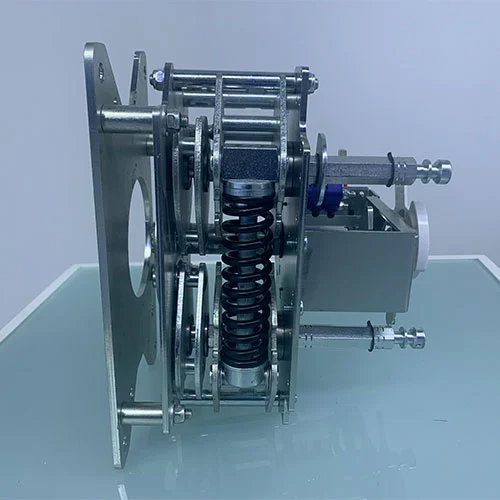

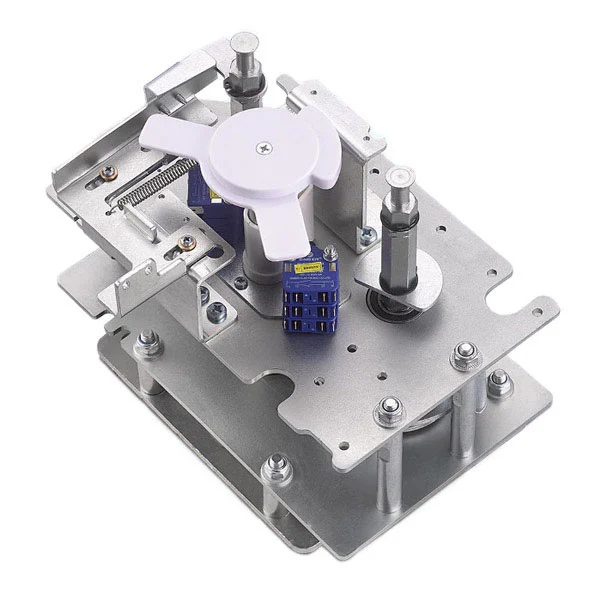

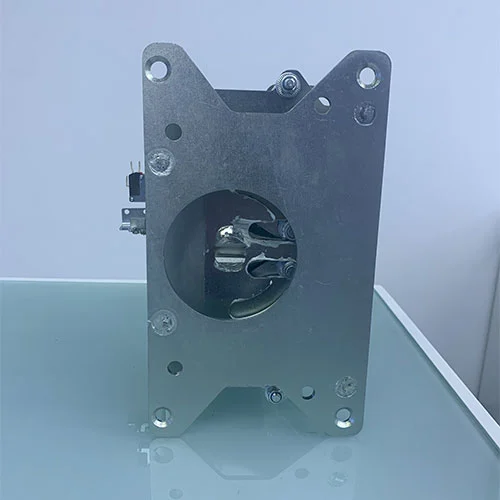

Изолирующий механизм 11 кВ для внутренних панелей среднего напряжения представляет собой изолированный рабочий механизм, который используется для операций размыкания и замыкания разъединителей и заземляющих выключателей в экологически чистых распределительных устройствах с элегазовой изоляцией (КРУЭ). В этом рабочем механизме выключателя-разъединителя используется пружинная система накопления энергии для приведения в действие разъединителя, а механизм накопления энергии с пружиной сжатия, расположенный над центром, управляет работой заземляющего выключателя. Этот механизм управления выключателем-разъединителем имеет три различных рабочих положения: замкнуто (ВКЛ), разомкнуто (ВЫКЛ) и заземлено (ЗЕМЛЯ). Приводной механизм имеет функцию механической блокировки с пятью блокировками для обеспечения эксплуатационной безопасности и соблюдения последовательности.

Модель и значение

Технические характеристики

Как правильно эксплуатировать данное изделие?

Все операции с изолирующим механизмом KDSGM-12D/630-20 11 кВ для внутренних панелей среднего напряжения выполняются с использованием специальной шестиугольной ручки, вставленной в соответствующий приводной вал.

1. Включение разъединителя

Убедитесь, что заземляющий переключатель панели находится в положении ВЫКЛ.

Вставьте ручку в шестигранный вал с правой стороны механизма.

Поверните примерно на 90° против часовой стрелки, чтобы замкнуть разъединитель.

Когда разъединитель ЗАКРЫТ, порт заземляющего выключателя блокируется индикаторной пластиной, что предотвращает небезопасную работу.

2. Размыкание разъединителя (ВЫКЛ.)

Вставьте ручку в шестигранный вал на верхней стороне механизма.

Поверните примерно на 90° по часовой стрелке, чтобы разомкнуть разъединитель.

После размыкания оператор может либо снова замкнуть разъединитель, либо включить заземлитель.

3. Работа с заземлителем

Разрешено только после того, как разъединитель полностью ОТКРЫТ.

Вставьте ручку в шестигранный вал с левой стороны механизма.

Поверните на 90° по часовой стрелке, чтобы замкнуть цепь заземления, или на 90° против часовой стрелки, чтобы разомкнуть ее.

Когда заземлитель ЗАКРЫТ, порт разъединителя блокируется, сохраняя целостность блокировки и обеспечивая безопасную работу.

Ключевые функции безопасности

Блокировка с пятью функциями предотвращения: предотвращает случайное заземление цепи под напряжением или подачу питания на заземленную цепь.

Визуальные индикаторы: четко показывают оператору положения переключателей.

Обеспечение последовательной работы: гарантирует, что разъединитель и заземлитель всегда работают в правильном порядке.

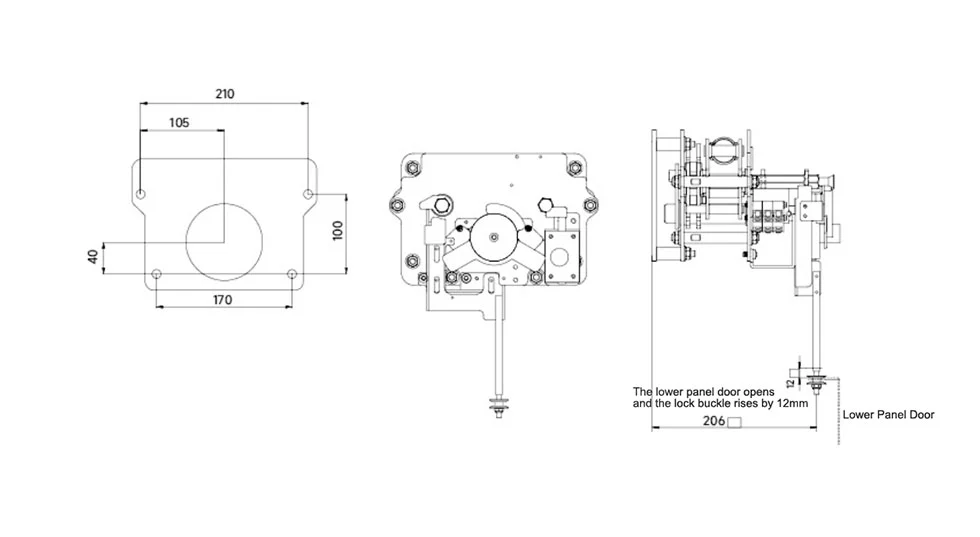

Внешний вид и размеры

Область применения

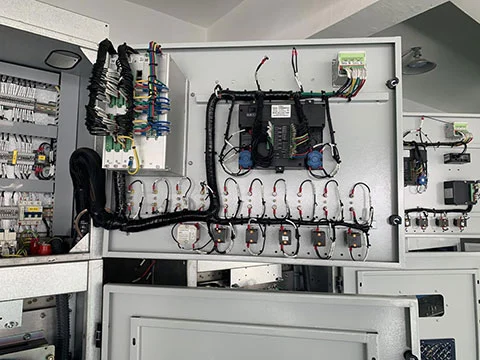

Этот изолирующий механизм на 11 кВ для внутренних панелей среднего напряжения специально разработан как согласованный компонент для трехпозиционных (ВКЛ-ВЫКЛ-ЗЕМЛЯ) изолирующих и заземляющих выключателей, установленных в экологически чистых кольцевых распределительных устройствах среднего напряжения (RMU) и панелях распределительных устройств среднего напряжения. Он подходит для применений, требующих строгих защитных блокировок и надежного пружинного переключения в коммунальных, коммерческих и промышленных системах распределения электроэнергии.

Часто задаваемые вопросы

Вопрос 1: Какова правильная последовательность действий между разъединителем и заземлителем?

Ответ: Защитные блокировки должны выполняться в строгой последовательности. Заземлитель может работать (включаться или размыкаться) только после того, как разъединитель полностью разомкнут. Разъединитель можно эксплуатировать только после того, как заземлитель полностью разомкнут. Соблюдение этой последовательности предотвращает опасное замыкание заземлителя на цепь под напряжением.

В2: Как работает «функция блокировки с пятью блокировками» для этого рабочего механизма?

О: Функция блокировки действует главным образом благодаря механической конструкции. когда разъединитель или заземлитель находится в положении ЗАКРЫТО, физическая барьерная пластина блокирует рабочий вал противоположного выключателя. Этот изолирующий механизм обеспечит предотвращение важных операций безопасности, включая заземление цепи под напряжением, подачу напряжения на заземленную цепь и доступ к внутренней части отсека, когда оборудование находится под напряжением.

В3: Каким стандартам соответствует этот изолирующий механизм 11 кВ для внутренних панелей среднего напряжения?

Ответ: Внутренние панели среднего напряжения изготовлены и полностью протестированы в соответствии с китайским национальным стандартом GB/T 1985-2023 «Высоковольтные разъединители переменного тока и заземлители» и другими соответствующими техническими спецификациями для компонентов распределительного устройства.

В4: универсальна ли ручка управления для всех операций?

О: Да, для всех операций используется одна шестиугольная ручка. Однако его можно вставить только в конкретный рабочий вал, который не заблокирован индикаторной пластиной блокировки в любой момент времени, тем самым обеспечивая правильную процедуру.

В5: Как оператор может визуально подтвердить текущее положение переключателей?

О: Механизм оснащен четким индикатором положения. Кроме того, система блокировки обеспечивает прямую визуальную подсказку: если рабочий порт закрыт индикаторной пластиной, соответствующий переключатель находится в ЗАКРЫТОМ положении, а альтернативный переключатель можно безопасно использовать (если его порт доступен).

Почему стоит выбрать продукцию Cotenele?

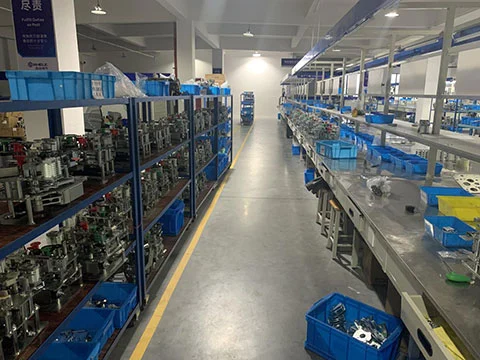

Собственное производство:Владеет более чем 30 000 квадратных метров производственных площадей и имеет сертификаты ISO9001, ISO14001 и ISO45001.

Надежность:Используется во многих энергетических, метрополитеновых, нефтехимических и промышленных проектах.

Быстрая настройка:Предоставляет услуги OEM/ODM для производителей распределительных устройств.

Экологические инновации:Основное внимание уделяется экологически чистым компонентам ГИС.

Техническая экспертиза:Опытная команда инженеров обеспечивает безопасность, точность и долговечность продукции.
