Как стареющая энергетическая инфраструктура порождает потребность в современных решениях среднего напряжения

Введение: Скрытый кризис в решетке

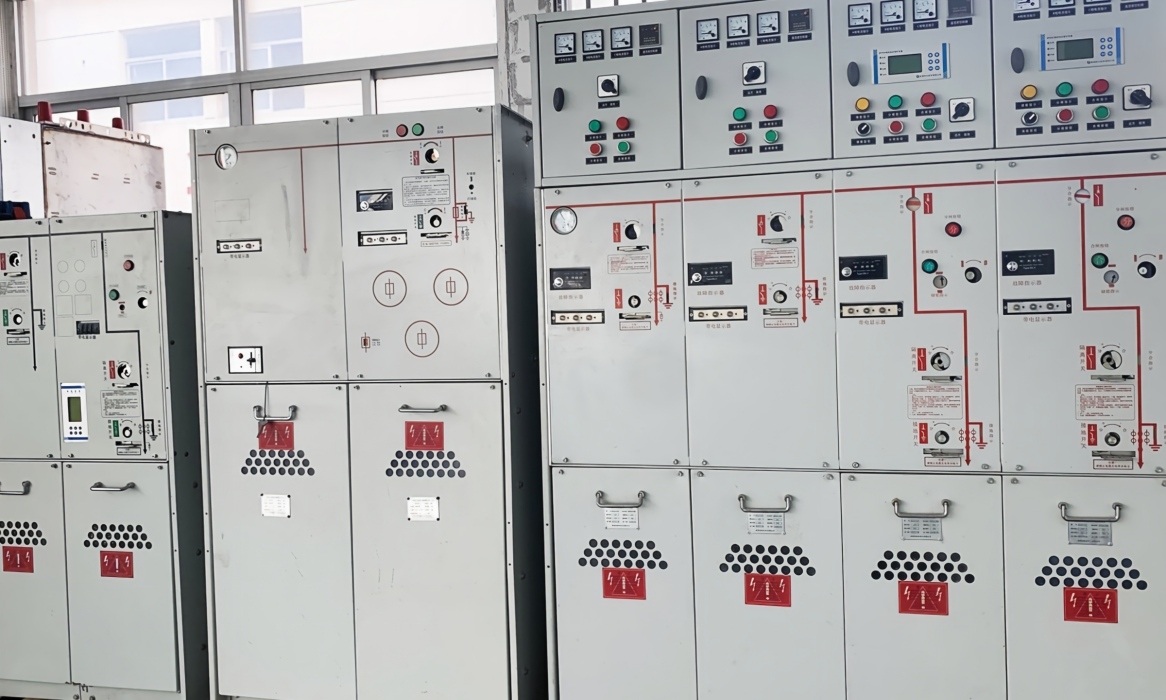

Во всем промышленно развитом мире внутри металлических шкафов распределительных устройств среднего напряжения разворачивается тихий кризис. Большая часть электрической инфраструктуры, питающей города, заводы и критически важные объекты, была установлена ​​десятилетия назад. В Европе значительная часть находящихся в эксплуатации распределительных устройств среднего напряжения имеет возраст более 30 лет. В Северной Америке средний возраст оборудования подстанций неуклонно растет на протяжении двух десятилетий. В некоторых частях Азии и на Ближнем Востоке быстрая урбанизация вывела старое оборудование за пределы его первоначальных проектных пределов.

Проблема не просто в том, что оборудование старое. Проблема в том, что сетка вокруг него изменилась так, как не ожидали первоначальные дизайнеры. Уровни ошибок возросли. Возобновляемая генерация привела к двунаправленным потокам энергии и гармоническому содержанию. Ужесточены нормативные требования к экологическим показателям и безопасности. А эксплуатационные затраты на обслуживание устаревшего оборудования — поиск запасных частей, устранение утечек SF₆, планирование простоев для ремонта — растут с каждым годом.

В этой статье рассматривается, как стареющая энергетическая инфраструктура создает острую необходимость в современных решениях среднего напряжения, какие технические проблемы устаревшие распределительные устройства представляют для сегодняшних операторов сетей, и как переход на современную вакуумную и не содержащую SF₆ технологию решает не только надежность, но и соответствие требованиям, эксплуатационные расходы и будущую гибкость.

Масштаб проблемы: инфраструктура, отжившая свой проектный срок

Большинство распределительных устройств среднего напряжения рассчитано на срок службы от 25 до 35 лет. Значительное количество оборудования, эксплуатируемого в настоящее время в развитых странах, уже превысило этот порог. Последствия различаются в зависимости от типа оборудования, но основная картина одна: от систем, разработанных для другой эпохи, требуется поддержка сети, которая больше не похожа на ту, для которой они были созданы.

Масляные выключатели, которые когда-то были стандартом для устройств среднего напряжения, до сих пор встречаются на старых подстанциях в Европе и Северной Америке. В этих выключателях минеральное масло используется как в качестве изоляционной, так и дугогасительной среды. Со временем масло впитывает влагу, окисляется и теряет диэлектрическую прочность. Контактная эрозия из-за прерываний приводит к отложению проводящих частиц в масле, что еще больше ухудшает характеристики. Самое главное, что масло легко воспламеняется. Внутренняя дуга в масляном выключателе может привести к разрыву бака и возгоранию — риск, который современные стандарты безопасности считают неприемлемым для установки внутри помещений.

Воздушно-магнитные выключатели, еще одна устаревшая технология, используют большие дугогасительные камеры для растяжения и охлаждения дуги до тех пор, пока она не погаснет. Они физически массивны, механически сложны и требуют регулярного обслуживания контактных поверхностей, которые разрушаются при каждом перерыве в работе. Запасные части для этих гидромолотов становится все труднее найти. Во многих случаях первоначальный производитель больше не существует или прекратил поддержку этой линейки продуктов.

Даже распределительные устройства с элегазовой изоляцией, которые на момент своего появления представляли собой значительный шаг вперед по сравнению с маслом и воздухом, теперь столкнулись с собственным устареванием. Регламент ЕС по фторсодержащим газам запретил продажу новых распределительных устройств SF₆ до 24 кВ на европейском рынке с января 2026 года, аналогичные ограничения вводятся и в других регионах. Существующее оборудование SF₆ может продолжать работать, но обслуживание чистым SF₆ будет запрещено с 2032 года, а обязательные требования к проверке утечек ужесточены.

Общей нитью является то, что стареющее распределительное устройство, независимо от технологии, налагает на его оператора три бремени: рост затрат на техническое обслуживание, увеличение сложности поиска запасных частей и обслуживания, а также растущие риски нормативного регулирования и безопасности.

Как изменилась сеть из-за старения распределительных устройств

Проблема устаревания касается не только самого оборудования. Речь идет о несоответствии между тем, для чего было разработано оборудование, и тем, что на самом деле требует современная сеть.

Уровни неисправностей возросли во многих распределительных сетях. Плотность городов означает увеличение количества трансформаторов, фидеров и большего количества подключенной нагрузки в одной и той же географической зоне, и все это увеличивает доступный ток короткого замыкания в любой данной точке. Панель распределительного устройства, рассчитанная на ток 20 кА, когда она была установлена ​​35 лет назад, теперь может быть подключена к системе, в которой ток повреждения может достигать 25 кА или выше. Эксплуатация автоматического выключателя выше его номинальной отключающей способности приведет к катастрофическому отказу. Защитное устройство может оказаться неспособным погасить дугу, что приведет к разрушению оборудования и длительному выходу из строя.

Интеграция возобновляемых источников энергии фундаментально изменила характер распределительных сетей. Традиционный радиальный фидер передает электроэнергию в одном направлении: от трансформатора подстанции к нагрузкам. Ток повреждения исходил из одного источника: вышестоящей сети. Современные распределительные сети со значительным количеством солнечных фотоэлектрических, ветровых и аккумуляторных батарей имеют множество источников тока повреждения и двунаправленных потоков энергии. Схемы координации защиты, разработанные для однонаправленного потока, могут работать неправильно в этой среде. Это особенно остро стоит на промышленных предприятиях и в коммерческих комплексах, которые добавили собственную генерацию без модернизации своих распределительных устройств среднего напряжения.

Требования к качеству электроэнергии ужесточились. Современные промышленные процессы основаны на чувствительной силовой электронике, которая не терпит ни провалов напряжения, ни гармонических искажений. Центры обработки данных, заводы по производству полупроводников и фармацевтические заводы определяют качество электроэнергии на уровне, который устаревшие распределительные устройства с их более медленными реле защиты и ограниченными возможностями мониторинга не могут гарантировать.

Изменился и профиль нагрузки. Инфраструктура зарядки электромобилей, тепловые насосы и центры обработки данных создают схемы нагрузки, которые не предполагались при выборе большинства существующих распределительных устройств среднего напряжения. Частые циклические нагрузки, высокое содержание гармоник и устойчивая работа автоматических выключателей напряжения, близких к номинальным, что может не соответствовать исходным расчетным запасам.

Ловушка технического обслуживания: сохранение старого оборудования обходится дороже, чем его замена

Для управляющих активами финансовое обоснование сохранения устаревшего распределительного устройства часто кажется простым на бумаге. Оборудование уже амортизировано. Трудно обеспечить капитальный бюджет для замены. Затраты на техническое обслуживание, хотя и растут, представляют собой эксплуатационные расходы, которые могут покрываться из года в год.

Эта логика учета перестает работать, когда полностью учитывается истинная стоимость обслуживания устаревшего оборудования.

Доступность запасных частей является наиболее актуальной проблемой. Баллоны с вакуумными прерывателями для устаревших конструкций прерывателей, возможно, больше не производятся. Дуговые камеры для воздушно-магнитных выключателей требуют специальной литейной обработки, которую до сих пор выполняют лишь немногие поставщики. Модули реле защиты для снятых с производства линеек продукции если и доступны, то только на вторичном рынке. Когда критически важная запасная часть не может быть доставлена, отказ одного выключателя может вывести из строя всю секцию подстанции на несколько недель, пока будет изготовлена ​​​​индивидуальная замена - если изготовление вообще возможно.

Затраты на обработку SF₆ растут. В соответствии с ужесточенным Регламентом ЕС по фторсодержащим газам даже существующее оборудование SF₆ требует более частых проверок на утечки и более строгой документации. Стоимость самого газа SF₆ растет по мере снижения объемов добычи и роста регулирующих сборов. После 2032 года, когда заправка чистым SF₆ будет запрещена, операторы будут зависеть от регенерированного газа, поставки которого неопределенны, а стоимость непредсказуема.

Организовать окна отключения электроэнергии становится все труднее. На многих промышленных и коммерческих объектах производственные графики больше не допускают длительных остановок. Дата-центры работают круглосуточно и без выходных с договорными гарантиями безотказной работы. Активы возобновляемых источников энергии должны максимально увеличить количество часов генерации для достижения финансовых целей. Вывод секции автобуса из эксплуатации для проведения технического обслуживания выключателя, которое могло быть обычным делом, когда оборудование было новым и время простоя было менее дорогостоящим, теперь является важным эксплуатационным мероприятием, требующим тщательного планирования и обоснования.

В результате получается ловушка для обслуживания. Чем старше становится оборудование, тем больше ему требуется обслуживания. Чем больше обслуживания требуется, тем больше времени требуется на простои. Чем больше времени требуется для простоя, тем сложнее запланировать его на предприятии, которое не может позволить себе остановку. В конце концов, техническое обслуживание откладывается, потому что эксплуатационные затраты на его выполнение превышают предполагаемый риск его невыполнения — авантюра, которая может закончиться отказом оборудования с последствиями, гораздо более дорогостоящими, чем могло бы быть обслуживание.

Безопасность и экологическая ответственность

Старение распределительных устройств несет в себе риски для безопасности, которые современное оборудование специально предназначено для устранения. Наиболее серьезной из них является локализация замыканий внутренней дуги.

Когда внутри панели распределительного устройства возникает внутренняя дуга, вызванная повреждением изоляции, попаданием влаги или случайным контактом во время технического обслуживания, выделение энергии носит взрывной характер. Дуга испаряет металл и расширяет окружающий воздух или газ с такой силой, что может взорвать панели, выбросить горячие газы и расплавленный металл и серьезно ранить любого, кто находится поблизости. Современное распределительное устройство среднего напряжения спроектировано с классификацией внутренней дуги, что означает, что оно было протестировано на выдерживание заданного уровня повреждения в течение определенного периода времени, не подвергая опасности персонал. Устаревшее оборудование редко проектировалось и тестировалось в соответствии с этим стандартом.

Масляные выключатели несут дополнительный риск возгорания и взрыва. Внутренняя дуга в масле генерирует горючие газы. Если устройство сброса давления не сможет сбросить их достаточно быстро, резервуар может разорваться. Известно, что нефтяные пожары на подстанциях трудно тушить, и они могут распространиться на соседнее оборудование.

Экологическая ответственность является еще одним аспектом проблемы. Стареющий RMU, наполненный SF₆, в котором происходит медленная утечка, выделяет газ, потенциал глобального потепления которого в 24 300 раз превышает потенциал CO₂. В соответствии с действующими правилами ЕС оператор несет ответственность за обнаружение, сообщение о такой утечке и ее устранение. Невыполнение этого требования может привести к финансовым штрафам и репутационному ущербу. Для операторов с большим парком оборудования SF₆, разбросанным по нескольким площадкам, административная нагрузка сама по себе является существенной.

Путь модернизации: как выглядят альтернативные решения

Хорошей новостью для управляющих активами и специалистов по планированию сетей является то, что технология замены устаревшего распределительного устройства среднего напряжения является зрелой, проверенной и доступной. Путь перехода – это не исследовательский проект, а процесс закупок и управления проектами с хорошо изученными вариантами.

Вакуумные выключатели являются стандартной заменой масляных и воздушно-магнитных выключателей в системах среднего напряжения. Вакуумный прерыватель гасит дугу внутри герметичной керамической бутылки. Нет масла, которое можно было бы проверить, отфильтровать или заменить. Утечки газа нет. Прерыватель не требует технического обслуживания в течение всего срока службы, который при нормальных условиях эксплуатации может превышать 30 лет. Современные выключатели VCB с пружинными механизмами класса М2 рассчитаны на 10 000 механических операций, что делает их пригодными для частого переключения, которое требуется для интеграции возобновляемых источников энергии и современных промышленных процессов.

В распределительных устройствах с элегазовой изоляцией, не содержащих SF₆, в качестве изолирующей среды используется сухой воздух или азот. Герметичный резервуар из нержавеющей стали не требует мониторинга газа, дозаправки и рекуперации газа по окончании срока службы. Для коммунальных предприятий и промышленных операторов, заменяющих устаревшие RMU SF₆, альтернатива с сухим воздухом предлагает ту же компактную площадь и те же электрические характеристики, но без экологической ответственности и растущих затрат на соблюдение требований.

Цифровая интеграция — это возможность, которой у устаревших распределительных устройств просто нет. Современные реле защиты обмениваются данными через стандарт IEC 61850, предоставляя в режиме реального времени данные о положении переключателя, записи неисправностей и состояние оборудования. Датчики частичных разрядов могут обнаружить ухудшение изоляции до того, как оно приведет к выходу из строя. Мониторинг температуры в критических точках соединения позволяет выявить ослабленные болтовые соединения до того, как они перегреются. Для оператора, управляющего несколькими подстанциями, эти данные позволяют осуществлять техническое обслуживание по состоянию — ремонтировать вещи тогда, когда они нуждаются в ремонте, а не по календарному графику и не после того, как они уже вышли из строя.

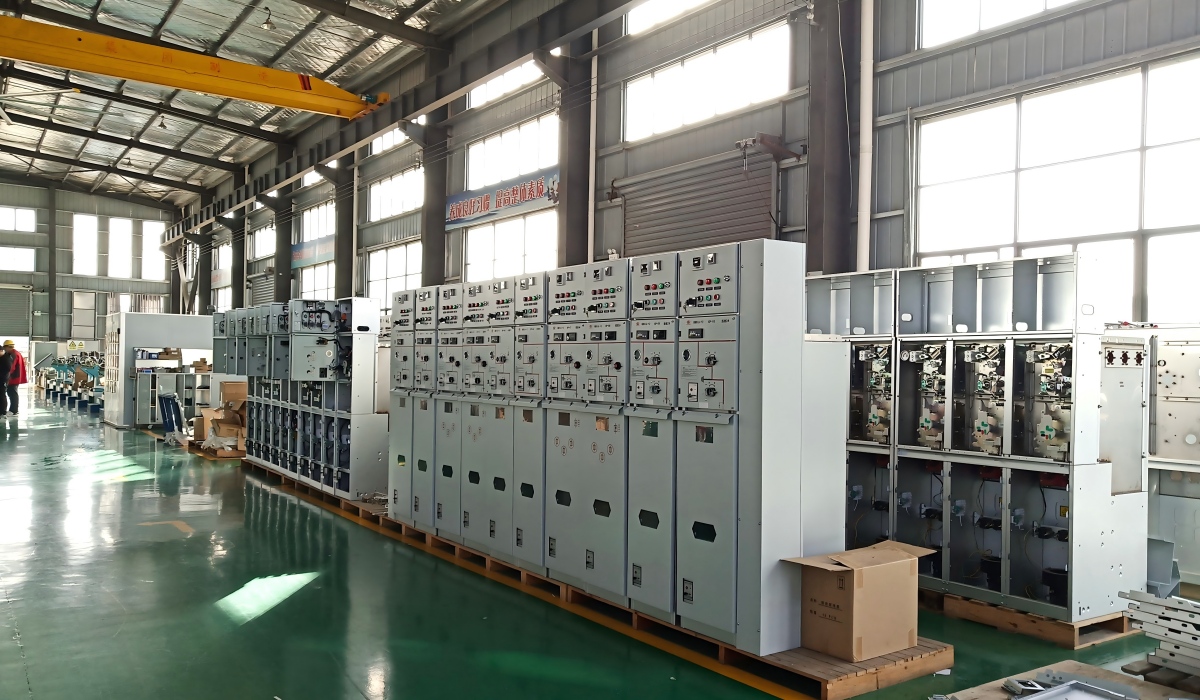

COTENELE поставляет вакуумные выключатели напряжением от 12 кВ до 40,5 кВ и кольцевые силовые агрегаты, не содержащие SF₆, коммунальным предприятиям, промышленным предприятиям и разработчикам возобновляемых источников энергии, реализующим проекты модернизации инфраструктуры. В наших автоматических выключателях используется изоляция полюсов из эпоксидной смолы и не требующие обслуживания вакуумные прерыватели. Наши RMU используют сухой воздух в качестве изолирующей среды в герметичных резервуарах из нержавеющей стали. Обе линейки продуктов проходят типовые испытания на соответствие применимым стандартам МЭК, а полная документация предоставляется на этапе тендера.

Экономическое обоснование замены

Решение о замене устаревшего распределительного устройства в конечном итоге является финансовым, и финансовое обоснование значительно укрепилось за последние годы.

Наиболее простое сравнение проводится между растущей стоимостью обслуживания старого оборудования и капитальными затратами на установку нового оборудования. Затраты на техническое обслуживание стареющего распределительного устройства не являются линейными. По мере того как оборудование прослужит 30, 35 и 40 лет, техническое обслуживание становится более частым, более сложным и дорогим. Стоимость запасных частей растет по мере сокращения запасов. Специализированные поставщики услуг взимают дополнительную плату за экспертизу устаревшего оборудования.

Анализ затрат жизненного цикла на 2024 год, проведенный независимой консалтинговой компанией, сравнил сохранение устаревших RMU SF₆ с заменой их эквивалентами с сухим воздухом в течение 20-летнего периода. Когда были включены обнаружение утечек SF₆, пополнение газа, обязательная отчетность и прогнозируемые цены на выбросы углерода, замена сухого воздуха достигла полного паритета затрат в течение 12 лет, с последующей экономией. Для операторов с большим парком оборудования совокупная экономия была существенной.

Помимо прямых затрат на техническое обслуживание, критическим фактором, который часто упускают из виду традиционные расчеты рентабельности инвестиций, является предотвращенная цена отказа. Единственное событие внутренней дуги в незащищенной панели распределительного устройства может разрушить панель, повредить соседнее оборудование и вызвать отключение электроэнергии на несколько дней или недель. Для дата-центра стоимость дня простоя может превышать семизначную сумму. Для промышленного предприятия стоимость производственных потерь может затмить стоимость самого распределительного устройства. Современное распределительное устройство с классификацией внутренней дуги и комплексным контролем состояния снижает вероятность таких событий.

Существует также цена несоблюдения требований. Операторы, которые не соблюдают ужесточенные требования по проверке утечек SF₆ и отчетности, сталкиваются со штрафными санкциями, которые варьируются в зависимости от юрисдикции, но повсеместно увеличиваются. Регламент ЕС по фторсодержащим газам включает положения, позволяющие государствам-членам налагать штрафы, которые являются «эффективными, пропорциональными и оказывающими сдерживающее воздействие».

Практические шаги по оценке инфраструктуры

Для управляющих активами, рассматривающих программу модернизации распределительного устройства, несколько практических шагов могут прояснить масштабы, срочность и экономическое обоснование.

Проведите оценку состояния. Проведите инвентаризацию всех распределительных устройств среднего напряжения по возрасту, типу технологии и истории эксплуатации. Документируйте известные проблемы, недавние сбои и частоту обслуживания. Приоритетное внимание следует уделять оборудованию старше 30 лет, оборудованию с устаревшими реле защиты и элегазовому оборудованию с историей утечек.

Выполните исследование уровня неисправности. Доступный ток короткого замыкания в каждом месте распределительного устройства должен быть пересчитан на основе текущей конфигурации сети и прогнозируемой будущей генерации. Любой автоматический выключатель с отключающей способностью ниже расчетного уровня неисправности подлежит приоритетной замене.

Аудит запасов SF₆ и утечек. Для операторов, на которых распространяются правила в отношении F-газа, точные записи запасов SF₆, уровня утечек и мероприятий по техническому обслуживанию теперь являются обязательным требованием. Сам аудит может выявить пробелы в данных, которые необходимо устранить.

Оцените тенденцию затрат на техническое обслуживание. Если расходы на техническое обслуживание устаревшего оборудования увеличиваются из года в год, спрогнозируйте эту тенденцию вперед и сравните ее с амортизированной стоимостью замены. Включите в расчет стоимость окон простоя.

Привлекайте поставщиков как можно раньше. Для крупных программ модернизации время выполнения заказа на распределительное устройство может быть значительным, особенно для оборудования, не содержащего SF₆, производственные мощности которого наращиваются для удовлетворения растущего спроса. Раннее взаимодействие с квалифицированными производителями обеспечивает производственные возможности и позволяет избежать задержек в реализации проекта.

Заключение

Устаревшая энергетическая инфраструктура не является проблемой, которая решится сама собой за счет поэтапного обслуживания. Оборудование, лежащее в основе системы распределения среднего напряжения — автоматические выключатели, блоки кольцевой магистрали, шинные соединения — имеет ограниченный срок службы. Когда этот срок истекает, стоимость поддержания работоспособности старого оборудования в конечном итоге превышает стоимость его замены современными технологиями.

Переход на современные распределительные устройства среднего напряжения — это возможность одновременно решить несколько задач. Замена масляного выключателя вакуумным выключателем исключает риск возгорания, сводит техническое обслуживание практически к нулю и обеспечивает 30 лет надежной службы. Замена RMU SF₆ на RMU с сухим воздухом устраняет ответственность за окружающую среду, снимает нагрузку с соблюдением требований и защищает установку от ужесточения правил в будущем. Добавление цифрового мониторинга и связи IEC 61850 превращает распределительное устройство из пассивного компонента в активного участника управления сетью.

Для COTENELE поддержка модернизации инфраструктуры означает предоставление вакуумных выключателей и модулей RMU, не содержащих SF₆, которые прошли типовые испытания, имеют готовую документацию и находятся в серийном производстве. Это означает работу с коммунальными предприятиями, промышленными операторами и подрядчиками EPC, чтобы определить подходящее оборудование для каждого применения и предоставить ему пакет документации, который требуется консультантам и регулирующим органам.

Сетка меняется. Оборудование, которое им управляет, тоже должно измениться. Технология существует. Экономическая ситуация ясна. Единственная оставшаяся переменная — это скорость реализации программ модернизации, а стоимость ожидания растет с каждым годом.
