Электрический механизм распределительного устройства среднего напряжения 22 кВ

В современных распределительных сетях среднего напряжения широко используются кольцевые магистральные устройства (RMU) для обеспечения высокодоступного и надежного электроснабжения. Одним из ключевых компонентов RMU является приводной механизм выключателя, который должен обеспечивать быстрое и безопасное выполнение операций включения и отключения.

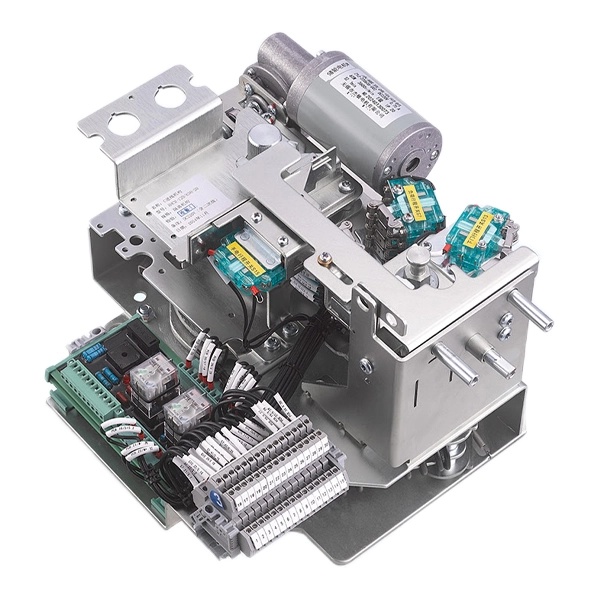

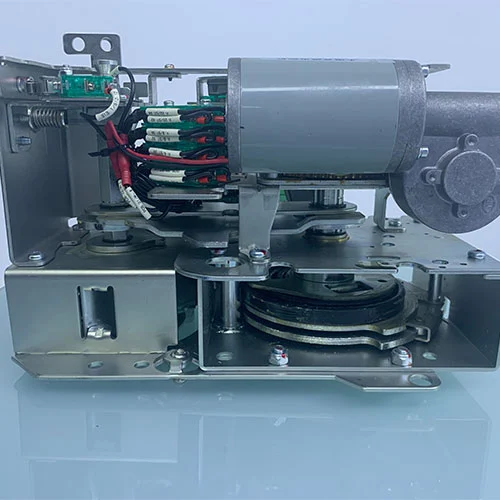

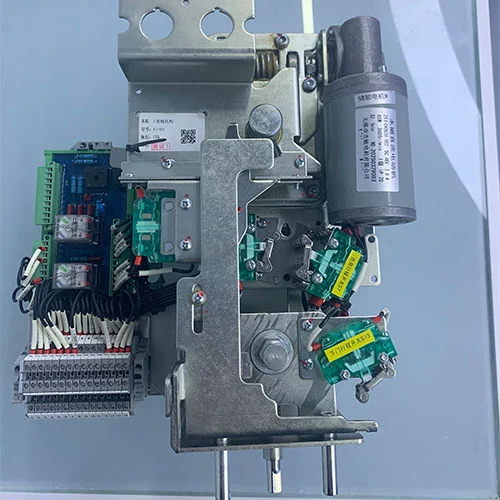

Электрический механизм распределительного устройства среднего напряжения 22 кВ разработан специально для входных цепей RMU с газовой или воздушной изоляцией. Это приводной механизм с накоплением энергии, в котором используются две независимые пружинные системы: пружина растяжения для закрытия и пружина сжатия для открытия.

Закрывающая пружина накапливает энергию за счет вращения ручки (вручную) или за счет привода от двигателя; как только закрывающая защелка срабатывает, пружина немедленно высвобождает энергию.

Во время операции закрытия открывающая пружина одновременно накапливает энергию, а затем остается в состоянии ожидания, готовая реагировать на последующие команды открытия.

Ключевые особенности включают в себя

Как ручного, так и электрического типа управления для зарядки и отключения.

На панели управления установлены отдельные кнопки с защитными крышками, предотвращающие попадание пыли и случайное нажатие.

Возможность блокировки в сочетании с механизмом разъединителя, обеспечивающая безопасное управление последовательностью.

Функция автоматического повторного включения (при необходимости) и логика защиты от перекачки во избежание повторных операций.

Изделие соответствует соответствующему стандарту GB 1984‑2014 (высоковольтные выключатели переменного тока) и GB/T 1985‑2023 (высоковольтные разъединители переменного тока и заземлители).

Модель

Каковы принципы работы и механизмы работы этой организации?

Принцип работы электрического механизма распределительного устройства среднего напряжения 22 кВ основан на хранении и быстром высвобождении механической энергии.

Хранение энергии (зарядка)

Ручная зарядка: специальная ручка вставляется в зарядный вал, расположенный в правой нижней части механизма. Вращение ручки по часовой стрелке поворачивает вал, который натягивает замыкающую пружину с помощью зубчатой ​​или кулачковой системы. Когда пружина проходит точку «над центром», она фиксируется в взведенном положении, что сопровождается звуковым «щелчком» и визуальным индикатором (например, вращающимся валом, который активирует микропереключатель).

Электрическая зарядка: при подаче управляющего напряжения электродвигатель автоматически приводит в движение механизм зарядки до тех пор, пока замыкающая пружина не будет полностью натянута. В этот момент цепь двигателя прерывается микропереключателем, и пружина остается в запертом состоянии, готовая к закрытию.

Закрытие операции

Закрытие вручную: нажатие зеленой кнопки (защищенной прозрачной крышкой на панели) механически освобождает защелку. Пружина растяжения быстро высвобождает энергию, приводит во вращение шпиндель и переводит контакты выключателя в замкнутое положение. В то же время это действие сожмет открывающую пружину, сохраняя энергию для следующего открытия.

Электрическое закрытие: подача питания на замыкающую катушку (соленоид) приводит в действие якорь, который освобождает запирающую защелку, производя то же механическое действие, что и ручное закрытие. После замыкания механизм может немедленно начать взводить включающую пружину (если настроено автоматическое повторное включение), но блокировка предотвращает повторное включение до тех пор, пока выключатель не будет разомкнут и не будут выполнены надлежащие условия.

Операция открытия

Ручное открытие: нажатие красной кнопки освобождает защелку открытия. Сжатие привода открывает растяжение пружины, заставляя рабочий механизм разъединить контакты.

Электрическое размыкание: подать напряжение на размыкающую катушку (электромагнит) приводного механизма, вызвать блокировку размыкания, освободить размыкающую пружину и отключить цепь автоматического выключателя.

Этот приводной механизм имеет механическое устройство блокировки, которое предотвращает возникновение одновременных команд на включение и размыкание, а также гарантирует, что разъединитель (если он имеется) находится в правильном положении, прежде чем автоматический выключатель можно будет использовать.

Инструкции по эксплуатации

Предварительные проверки

Убедитесь, что механизм правильно установлен на распределительном устройстве, а вся вторичная проводка (для электрического управления) выполнена правильно и надежно.

Убедитесь, что кнопки, установленные на панели (зеленая для закрытия, красная для открытия), закрыты защитными крышками и что индикаторы работы (например, «заряд/разряд») видны.

Зарядка (накопитель энергии)

Руководство: Вставьте ручку управления в гнездо для зарядки (справа внизу). Равномерно вращайте по часовой стрелке до тех пор, пока не услышите отчетливый «щелчок» и индикатор зарядки не покажет «заряжено». Снимите ручку.

Электрический: подайте на механизм управляющее питание. Двигатель будет автоматически работать до тех пор, пока пружина не будет полностью взведена и не остановится. Затем убедитесь, что индикатор «заряжен» горит.

Включение автоматического выключателя

Вручную: поднимите защитную крышку зеленой кнопки и плотно нажмите на нее. Выключатель должен замкнуться, и должен появиться индикатор «замкнутого» положения. Раскрывающая пружина теперь взводится автоматически.

Электрический: отправьте команду закрытия (например, с пульта дистанционного управления или защитного реле) на включающую катушку. Выключатель замыкается; проверьте индикацию положения.

Размыкание автоматического выключателя

Руководство: Поднимите защитную крышку красной кнопки и плотно нажмите на нее. Выключатель открывается; подтвердите индикацию «открыто».

Электрический: отправьте команду открытия на открывающую катушку. Выключатель открывается.

После операции

После операции закрытия механизм может автоматически повторно взвести замыкающую пружину, если имеется питание двигателя. Это подготавливает выключатель к последующему циклу включения-отключения.

Всегда наблюдайте за индикаторами состояния и соблюдайте любые условия блокировки (например, положение разъединителя) перед работой.

Пружинный механизм обеспечивает прочное, надежное и безопасное управление автоматическими выключателями на входных линиях ДМУ. Электрический механизм распределительного устройства среднего напряжения 22 кВ

сочетание пружин растяжения и сжатия, ручного и электрического управления, а также встроенных блокировок отвечает требованиям современных распределительных сетей. Механический срок службы этого механизма составляет более 10 000 операций и соответствует международным стандартам, что позволяет обеспечить долгосрочную работу и безопасность эксплуатации.

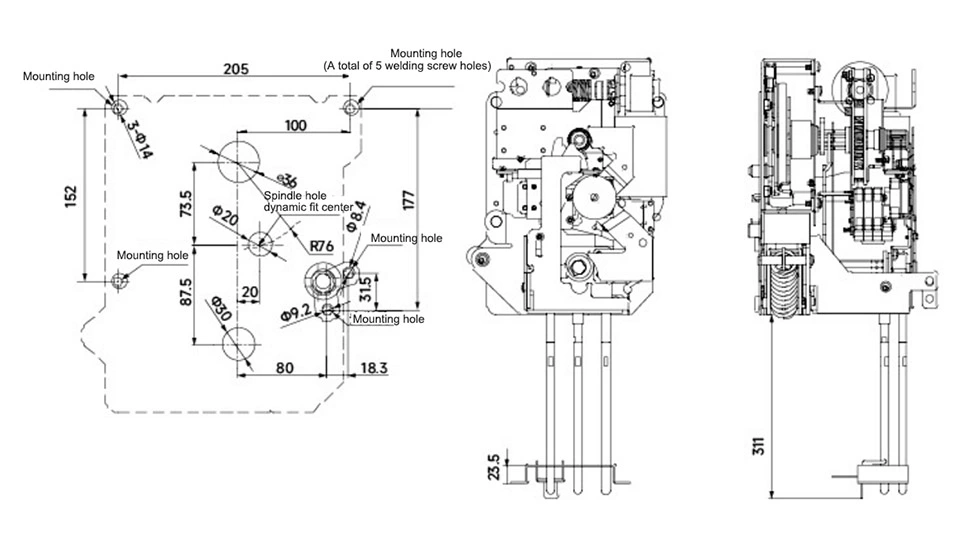

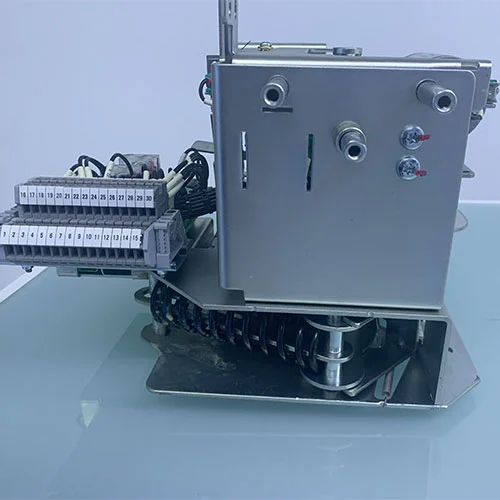

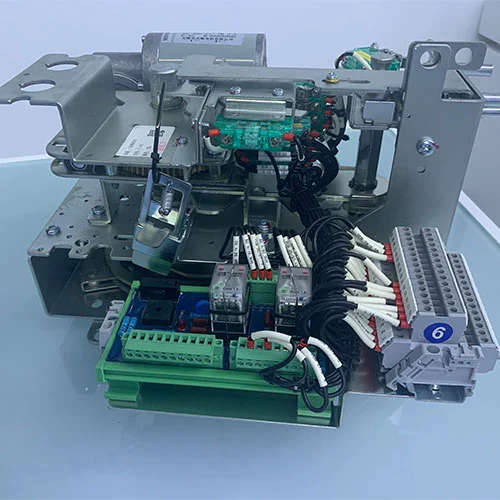

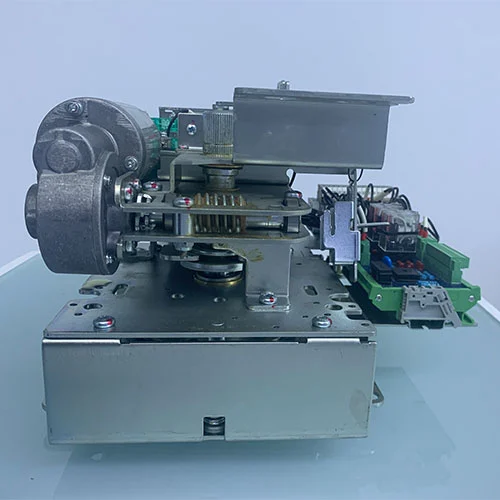

Внешний вид и размеры

Приложения

Входящие линии РМУ, КРУЭ и АИС среднего напряжения.

Проекты возобновляемой энергетики: ветряные электростанции, солнечные фотоэлектрические станции.

Проекты железных дорог и метрополитенов, требующие высокой эксплуатационной безопасности.

Промышленные и городские распределительные сети.

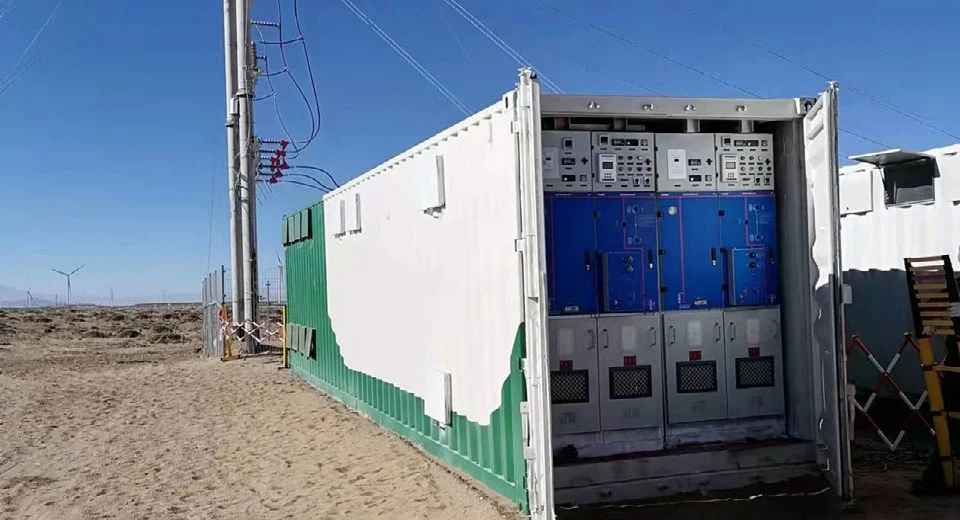

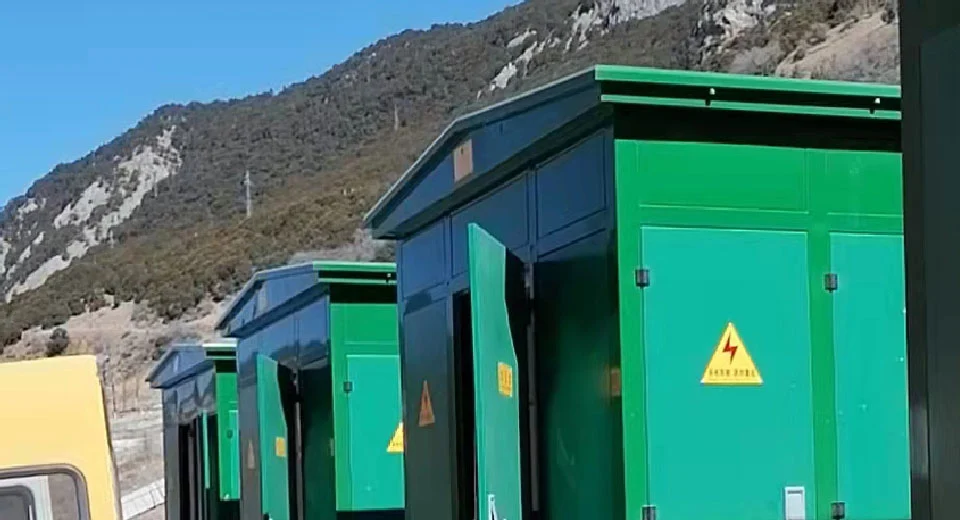

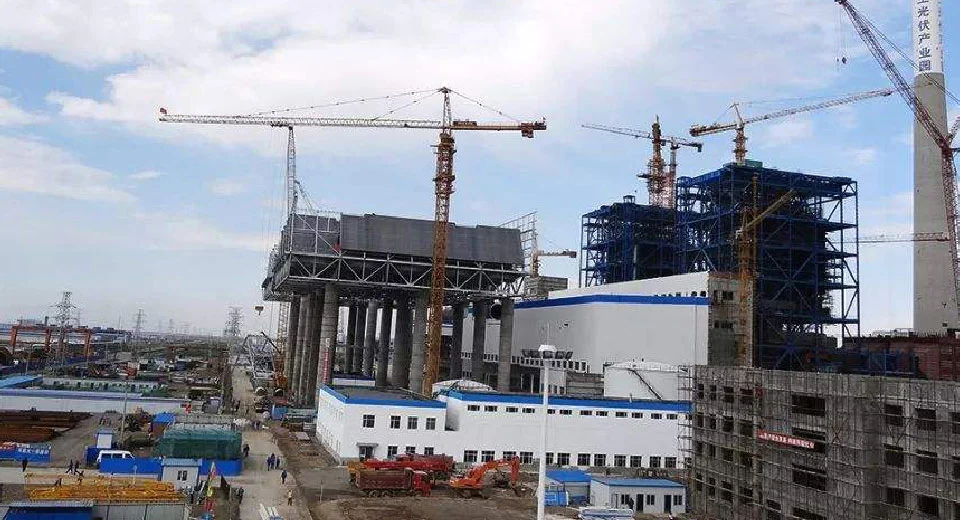

Ссылки на проекты

Распределительное устройство с элегазовой изоляцией 110 кВ – 35 кВ «Гоцзявань» – проект ветряной электростанции.

Подстанция 110 кВ «Айни Голд Майн», Таджикистан – Высоконадежное распределение электроэнергии.

Проект гибридной солнечной и пастбищной фотоэлектрической системы Maqu мощностью 200 МВт – применяется механизм автоматического повторного включения.

Почему выбирают Котенеле?

• Экспертный производитель:Более 6 лет опыта работы с основными компонентами распределительных устройств 12–40,5 кВ.

• Сертифицированное качество:ИСО9001/ИСО14001/ИСО18001; продукты протестированы национальными органами.

• Подтвержденный послужной список:Поставка распределительных устройств среднего напряжения для отечественных и международных ветровых, солнечных и железнодорожных проектов.

• Инновационные технологии:Постоянное развитие экологически чистых элегазовых распределительных устройств серии RHSV обеспечивает стабильность и безопасность.

Cotenele стремится поставлять высоконадежные, долговечные и безопасные распределительные устройства, отвечающие требованиям современных распределительных сетей и приложений, использующих возобновляемые источники энергии.
