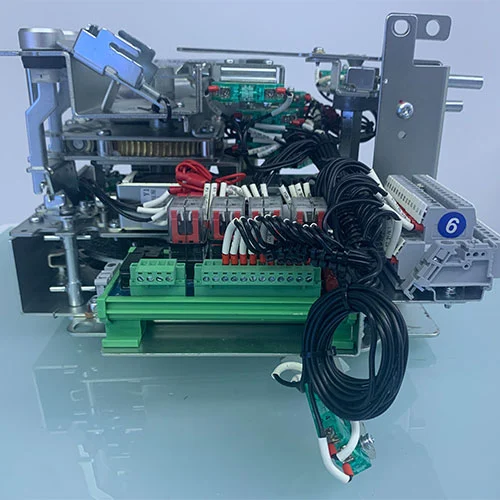

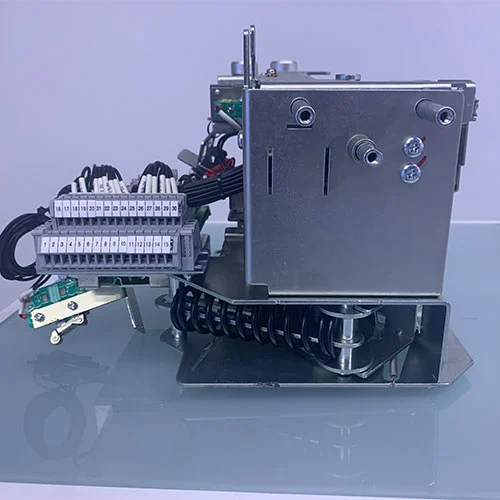

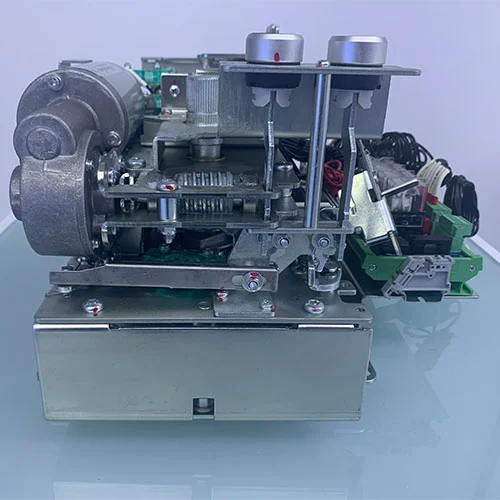

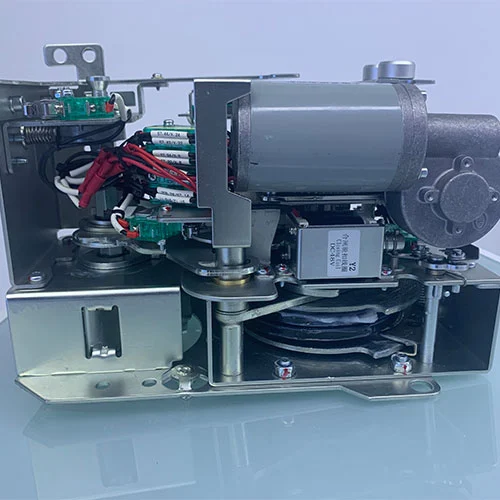

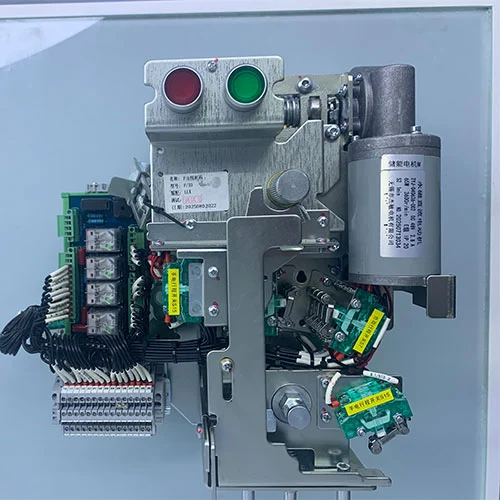

Рабочий механизм 11 кВ для основного кольцевого блока среднего напряжения

Обычно существует два метода изоляции кольцевых главных блоков: один — это кольцевые главные блоки с газовой изоляцией, а другой — экологически чистые кольцевые главные блоки.

В основном блоке кольцевой магистрали с элегазовой изоляцией в качестве изоляционной среды в основном используется газ SF6, тогда как в экологически безопасном RMU обычно используются вакуум или экологически чистые газы, такие как сухой воздух или экологически чистые газовые смеси, а также твердые материалы, такие как эпоксидная смола и силиконовая резина, в качестве изоляционной среды. Рабочий механизм 11 кВ для основного кольцевого блока среднего напряжения является основным компонентом, который приводит в действие коммутационное устройство для выполнения операций открытия и закрытия в этих блоках кольцевой магистрали.

Его надежность, простота эксплуатации и уровень автоматизации напрямую влияют на производительность оборудования. В частности, в комбинированном блоке выключателя нагрузки и предохранителя (F-блок), отвечающем за защиту трансформатора, его рабочий механизм, обычно называемый «F-механизмом», не только выполняет обычные операции переключения, но также берет на себя важную задачу взаимодействия с предохранителем для полной защиты от неисправностей.

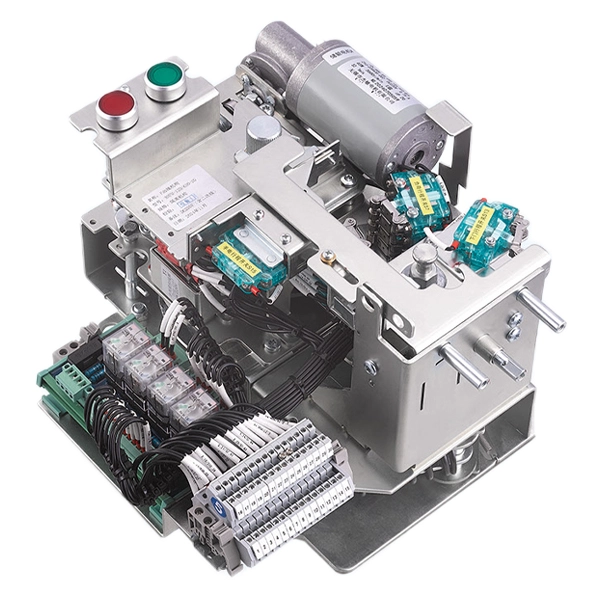

Модель

Что такое исходящий механизм (F-механизм)?

F-механизм является основным компонентом, предназначенным для управления комбинацией выключателя нагрузки и предохранителя в отходящем блоке. Основная функция отходящего механизма заключается в выполнении операций размыкания и замыкания выключателя нагрузки, что может обеспечить надежную координацию и блокировку с предохранителем, тем самым обеспечивая безопасное прерывание цепи как в нормальных условиях переключения, так и в условиях неисправности. Объединяя такие компоненты, как интерфейс рукоятки управления, пружину накопления энергии, трансмиссионные тяги, вспомогательные переключатели, блокировки и модуль электрического управления, F-механизм действует как «мышца», приводящая в движение переключающее устройство, и «мозг», обеспечивающий правильную последовательность действий и логику безопасности, гарантируя надежную работу и защиту отходящего фидера.

Каковы функции этого рабочего механизма?

Рабочий механизм 11 кВ для кольцевого основного блока среднего напряжения в основном используется для управления комбинированным блоком выключателя нагрузки и предохранителя (блок F) для обеспечения безопасной и надежной работы системы. Его основные функции включают в себя следующие три аспекта:

1. Управление и эксплуатация:Обеспечивает ручной или электрический режим работы, обеспечивая «трехходовое управление» выключателем нагрузки (размыкание, замыкание и заземление).

Операторы могут безопасно управлять внутренними переключателями высоковольтных цепей с помощью рукоятки управления или кнопок панели, что позволяет ежедневно переключать линии и выполнять техническое обслуживание.

2. Координация защиты:Это основная и самая уникальная функция F-механизма: когда в нижестоящем трансформаторе или линии происходит короткое замыкание, предохранитель перегорает, а его пусковой механизм активирует F-механизм, заставляя выключатель нагрузки немедленно отключиться.

Основные цели:

1. Прерывающий ток повреждения:Предохранитель и механизм F работают вместе, чтобы быстро изолировать ток короткого замыкания.

2. Предотвращение однофазной работы:Выключатель нагрузки одновременно отключает трехфазное питание, предотвращая однофазную или двухфазную работу трансформатора при перегорании некоторых предохранителей, тем самым обеспечивая безопасность оборудования.

3. Визуальное отключение:После срабатывания выключателя нагрузки образуется визуальное размыкание, облегчающее локализацию неисправности и проведение работ по техническому обслуживанию.

3. Блокировка и безопасность:F-механизм включает в себя блокировочное устройство с пятью блокировками, использующее точную механическую логику для предотвращения неправильной работы:

Когда выключатель нагрузки замкнут, он предотвращает замыкание заземляющего выключателя.

Когда заземлитель замкнут, он предотвращает замыкание выключателя нагрузки.

В некоторых конструкциях дверцу шкафа можно открыть только после отключения выключателя нагрузки.

Это обеспечивает безопасность операторов и оборудования, служа последней линией защиты системы распределения электроэнергии высокого напряжения.

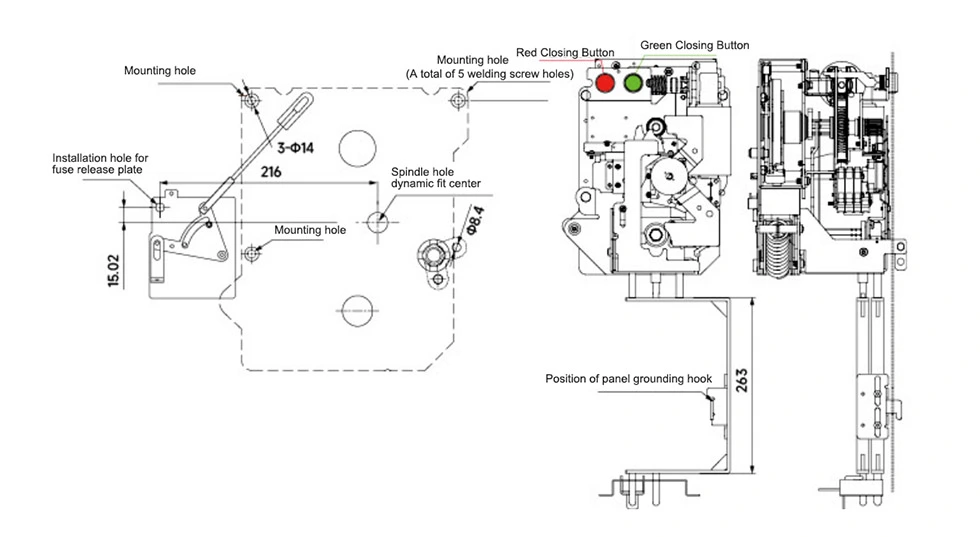

Внешний вид и размер

Часто задаваемые вопросы

Вопрос 1: Поддерживает ли рабочий механизм 11 кВ для основного кольцевого блока среднего напряжения оптовые закупки?

A1: Да, мы поставляем продукцию напрямую с нашего завода и можем предоставить OEM-решения для индивидуальной настройки и оптовых закупок.

В2: Соответствует ли продукт стандартам высоковольтных переключателей?

A2: Да, эта серия продуктов соответствует требованиям соответствующих стандартов и спецификаций, таких как GB16926-2009 «Комбинированное устройство с предохранителями переключателя нагрузки переменного тока высокого напряжения».

В3: Предоставляется ли техническая поддержка и руководство по установке?

A3: Мы предоставляем техническое руководство, поддержку при установке и вводе в эксплуатацию на месте, чтобы обеспечить бесперебойное использование нашими клиентами.

Почему выбирают Котенеле?

1. Китайский производитель, прямые поставки с завода, значительное ценовое преимущество.

2. Независимо разработанные основные компоненты, многочисленные патенты и типовые испытания.

3. Высокая надежность, безопасность и низкие затраты на техническое обслуживание.

4. Успешно применяется в крупномасштабных энергетических проектах как внутри страны, так и за рубежом.

5. Комплексное послепродажное обслуживание, техническая поддержка и обучение.

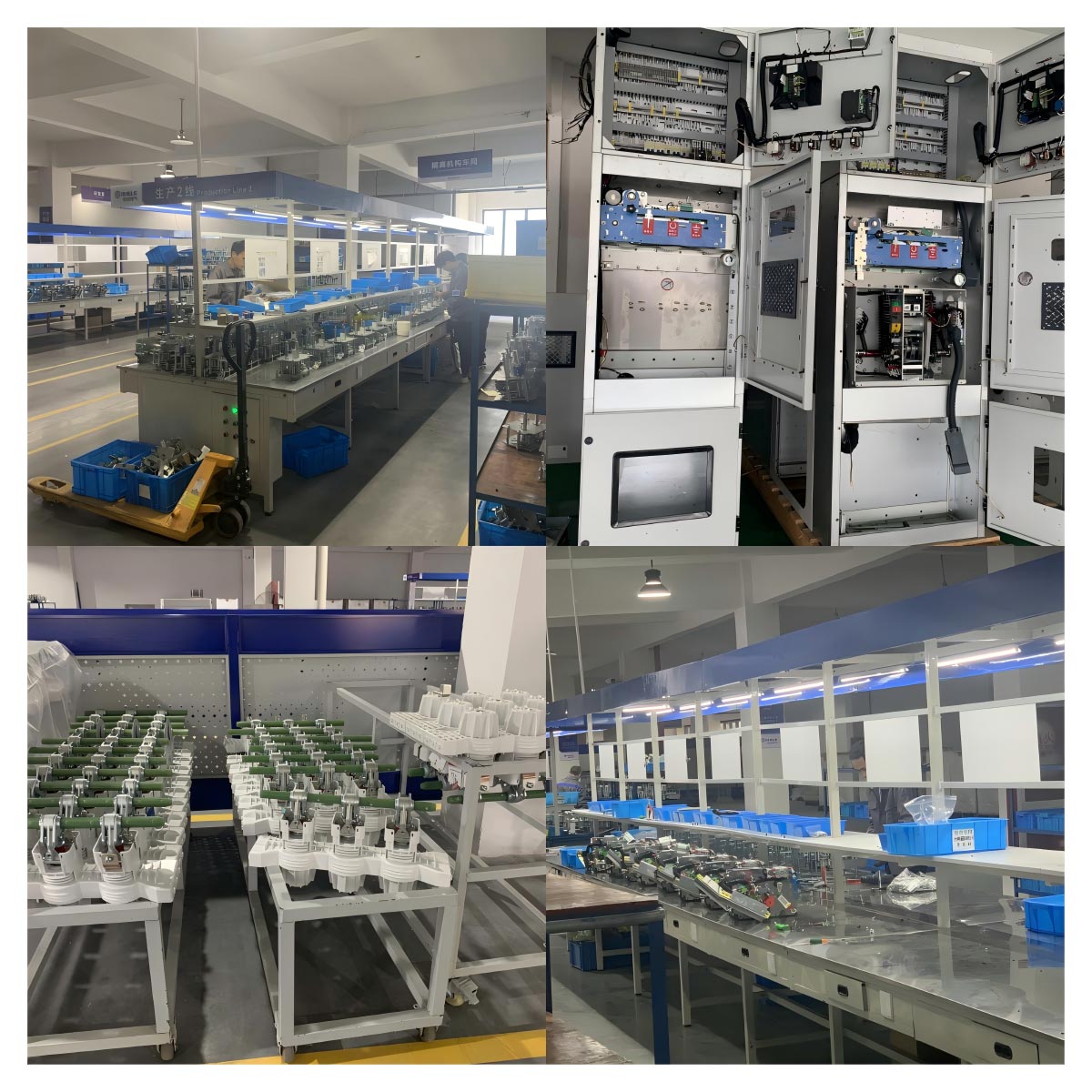

Выставка продуктов
