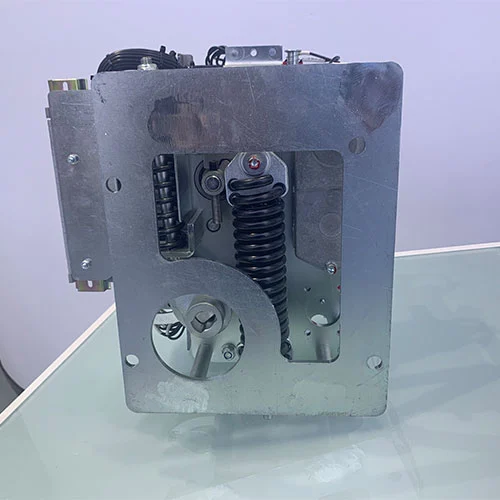

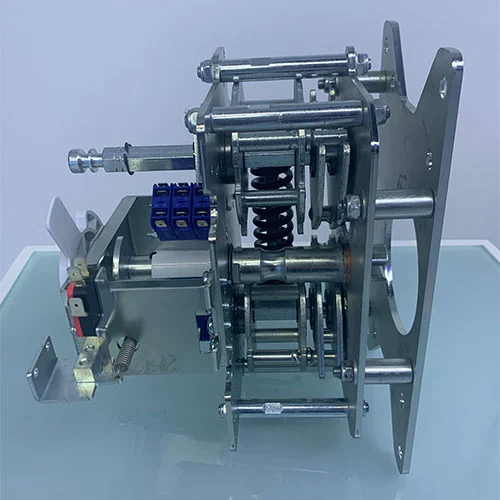

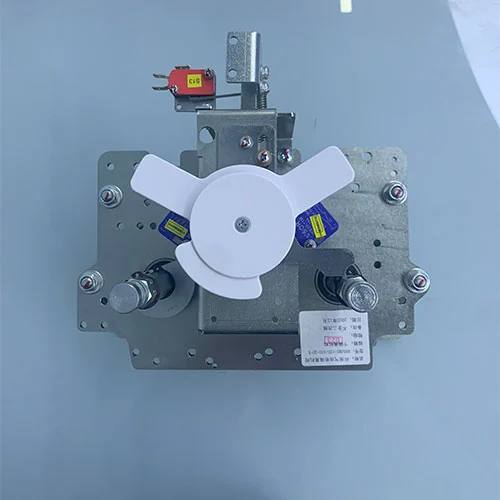

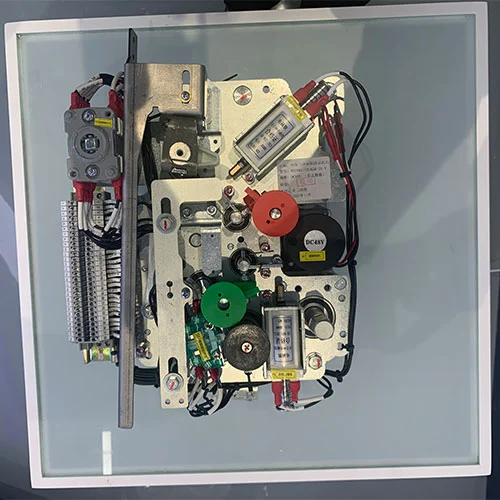

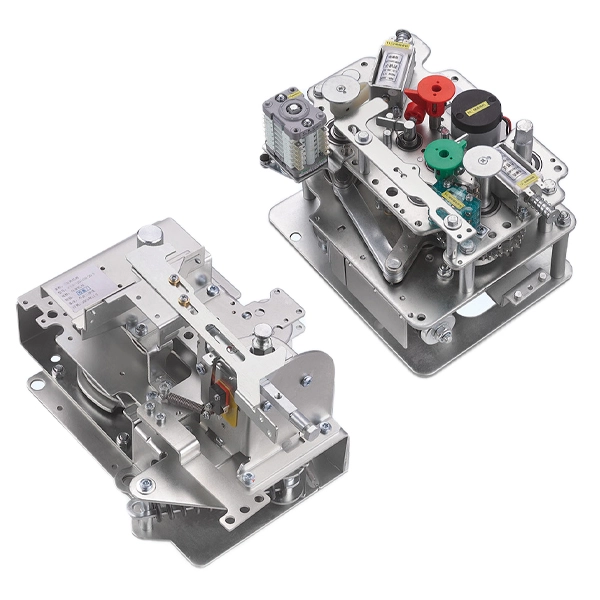

Механизм разъединителя автоматического выключателя среднего напряжения 11 кВ
Cotenele является одним из основных партнеров Государственной сетевой корпорации Китая. Наша продукция, такая как кольцевые силовые агрегаты среднего напряжения и экологически чистые распределительные устройства, широко популярна в их проектах по распределению электроэнергии среднего напряжения. Механизм разъединителя автоматического выключателя среднего напряжения на 11 кВ серии KDVM-12/630-20-S производства Cotenele представляет собой согласующее оборудование, подходящее для операций включения и размыкания автоматических выключателей в перезаряжаемых кольцевых распределительных устройствах среднего напряжения. Этот продукт соответствует требованиям требованиям соответствующих стандартов и спецификаций, таких как GB1984-2014 «Высоковольтные автоматические выключатели переменного тока» и GB/T1985-2023 «Высоковольтные разъединители переменного тока и заземлители».
Кольцевые блоки питания (RMU) широко используются для надежного электропитания в распределительных сетях среднего напряжения, таких как городские электросети, промышленные парки и коммерческие комплексы. Компания Contenele уже давно занимается исследованиями и разработками основных компонентов для такого рода кольцевых силовых блоков среднего напряжения и экологически чистых распределительных устройств.
Механизм разъединителя автоматического выключателя среднего напряжения 11 кВ является основным компонентом RMU и экологически чистого распределительного устройства или распределительного устройства с элегазовой изоляцией. Производимые нами рабочие механизмы на протяжении многих лет получают высокую оценку наших клиентов. Эти рабочие механизмы делятся на два типа: ручные и электрические на основе моделей управления, что обеспечивает гибкое, безопасное и эффективное распределение мощности.
Модель и значение
| КД | ВМ | 40.5 | 630 | 20 | S |
| Компания код |
Привод вакуумного выключателя | Рейтинг Напряжение |
Рейтинг текущий |
Номинальный кратковременно выдерживаемый ток | Верхний изолятор |
Определение рабочего механизма
Изолирующий механизм автоматического выключателя среднего напряжения 11 кВ является силовым исполнительным устройством распределительного устройства среднего напряжения. Это механический компонент, который обеспечивает энергию, необходимую для размыкания и замыкания главных контактов коммутационных устройств, таких как выключатели нагрузки, автоматические выключатели и разъединители.
Он состоит из четырех основных частей, включая компоненты хранения энергии (обычно пружины), трансмиссионные тяги, системы фиксации и вспомогательные контакты.
Приводной механизм преобразует ручное усилие или электрическую энергию в контролируемое механическое движение, что может обеспечить точную и быструю работу переключателей среднего напряжения. Приводные механизмы часто оснащены пружинными механизмами хранения энергии, которые можно заряжать либо вручную с помощью рукояток управления, либо электрически с помощью двигателей, что позволяет осуществлять как местное, так и дистанционное управление.
Область применения
Изолирующий механизм выключателя среднего напряжения 11 кВ широко используется в различных типах распределительных устройств среднего напряжения и распределительных устройствах:
Кольцевые основные блоки
Приводной механизм является основным компонентом RMU, который часто используется для управления работой вакуумного выключателя или разъединителя. Приводной механизм выключателя и механизм управления изолирующим выключателем обычно комбинируются для использования в компактном RMU.
Распределительное устройство с элегазовой изоляцией
Обычно известные как газонаполненные панели, в них используется газ SF6 для изоляции и гашения дуги, что требует герметичных рабочих механизмов.
Экологически чистое распределительное устройство
Экологичные панели нового поколения, использующие твердую изоляцию или экологически чистые газы вместо SF6, такие как распределительные устройства с твердой изоляцией и экологически чистые распределительные устройства со специализированными рабочими механизмами.
Распределительное устройство фиксированного типа в металлическом корпусе
Например, распределительное устройство серии HXGN широко используется в сельских и городских системах распределения электроэнергии и модернизации электросетей.
Эти приводные механизмы надежно подходят для различных сред, от -40°C до +40°C, со степенью защиты до IP3X, обеспечивающей защиту от пыли и воды.
Классификация рабочих механизмов
Рабочий механизм в главном блоке кольца обычно классифицируется в соответствии с функциональными блоками, которые он обслуживает. Каждый тип агрегата имеет свои особенности и области применения.
C-блок (блок выключателя нагрузки)
Блок C оснащен механизмом выключателя нагрузки, обычно использующим один пружинный механизм накопления энергии для операций включения и размыкания при нормальном токе нагрузки. Он служит входным устройством, контролирующим подачу основного источника питания в распределительную сеть. Механизм C-типа имеет независимую рабочую ось для выключателя нагрузки и может быть оснащен двигателем для дистанционного управления.
V-Unit (блок автоматического выключателя)
Блок V содержит механизм вакуумного выключателя, использующий накопление энергии пружиной растяжения для замыкания и накопление энергии пружиной сжатия для операций размыкания. Этот механизм обеспечивает высокую отключающую способность при токах короткого замыкания и включает в себя функцию защиты от накачки, предотвращающую залипание. Модули V используются как для входящих, так и для исходящих приложений, где требуется повышенная защита и частая эксплуатация.
G-Unit (Механизм разъединителя/заземлителя)
G-блок относится к механизму разъединителя и заземлителя, в котором используется принцип освобождения пружины сжатия над центром. Он обеспечивает видимые изоляционные зазоры для безопасности обслуживания и обычно блокируется с главным выключателем. Механизм имеет отдельные положения рабочих осей для разъединителя (справа) и заземлителя (слева) с четкой механической индикацией.
F-Unit (комбинированный блок выключателя нагрузки и предохранителя)
Блок F сочетает в себе механизм выключателя нагрузки с защитой предохранителем, обычно с использованием механизма с двумя пружинами (типа А), где одна пружина предназначена для закрытия, а другая для открытия. Когда предохранитель перегорает, его ударник запускает механизм, открывающий все три фазы одновременно, предотвращая однофазное замыкание. Это устройство является стандартным отходящим фидером для защиты трансформатора.
Входящий механизм
Вводной механизм — это рабочее устройство на входе электропитания распределительной системы, обычно реализуемое как блок C (выключатель нагрузки) или блок V (автоматический выключатель) в зависимости от требований. Он контролирует общее питание всего распределительного устройства и должен надежно выдерживать ток полной нагрузки.
Исходящий механизм
Выходной механизм контролирует и защищает отдельные распределительные цепи, обычно реализуемый в виде блока F (комбинация выключателя нагрузки и предохранителя) для фидеров трансформатора или блока V для требований более высокой мощности. Он должен избирательно отключаться при неисправностях нижестоящих цепей, сохраняя при этом питание исправных цепей.

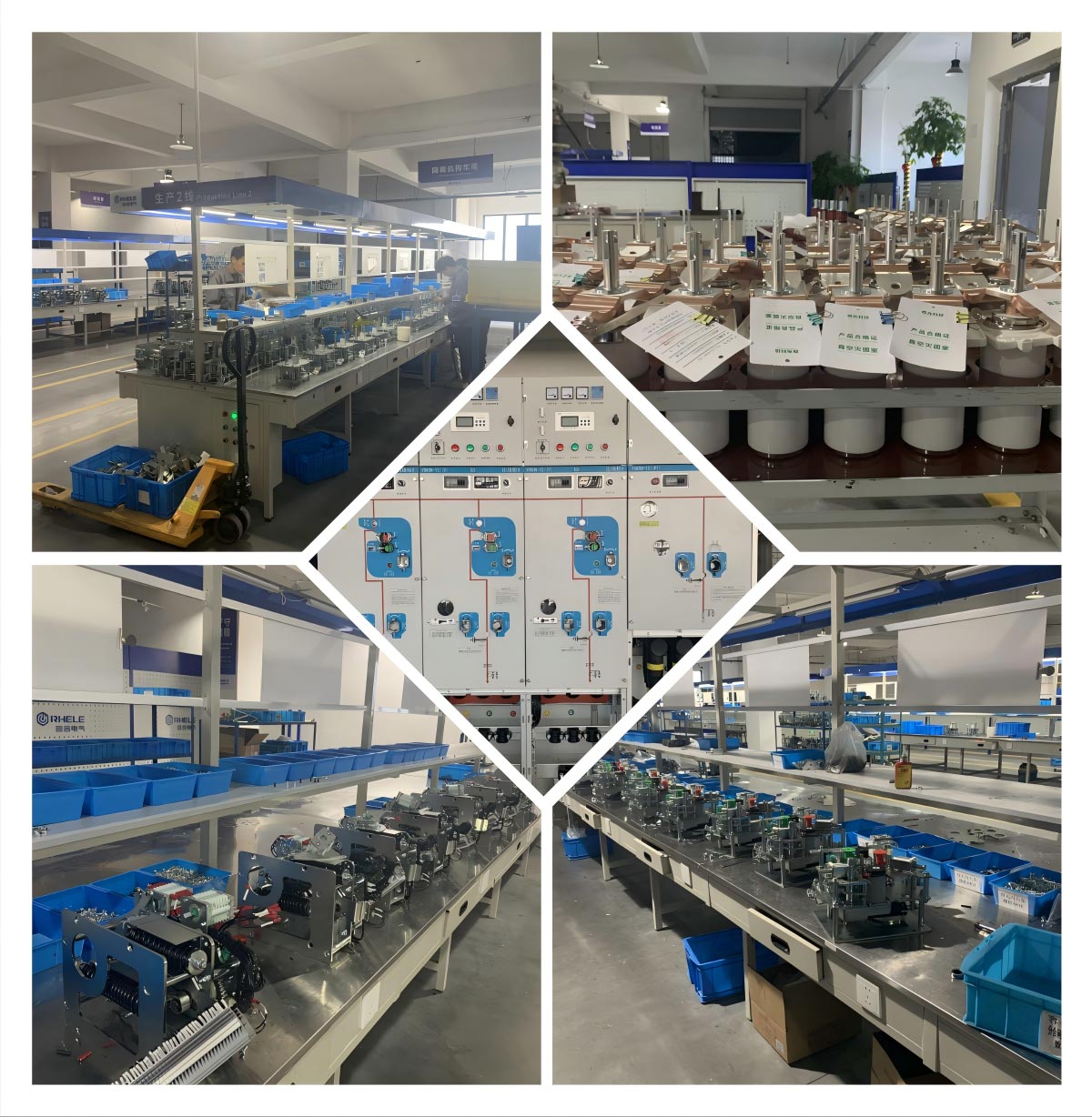

Производственный цех

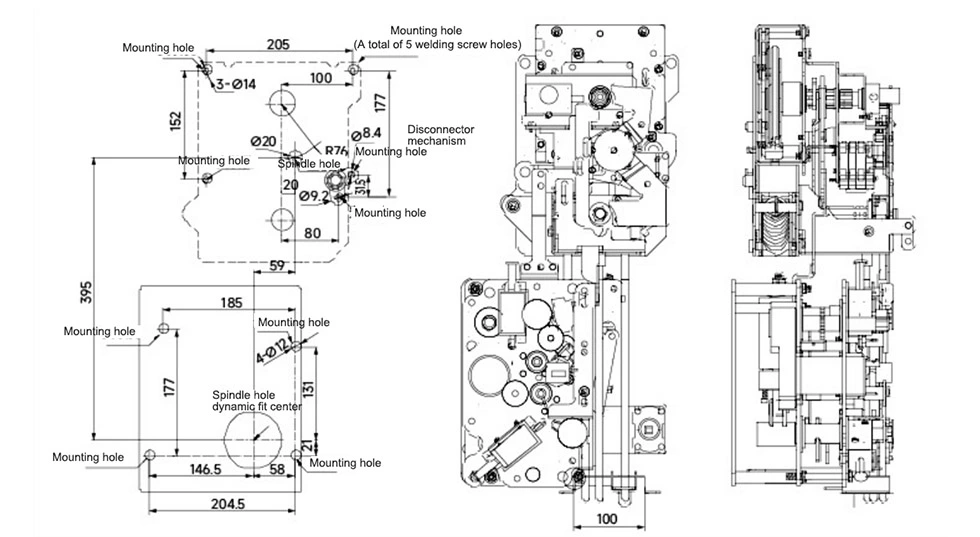

Внешний вид и размеры

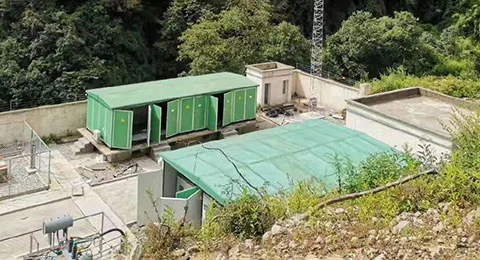

Реальный опыт проекта
Продукция Cotenele применялась во многих крупных энергетических проектах, в том числе:

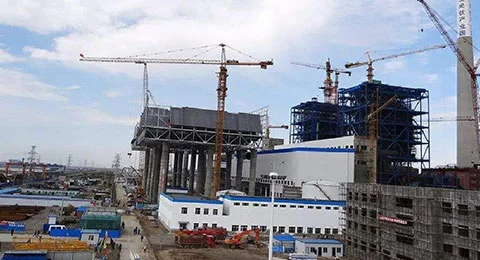

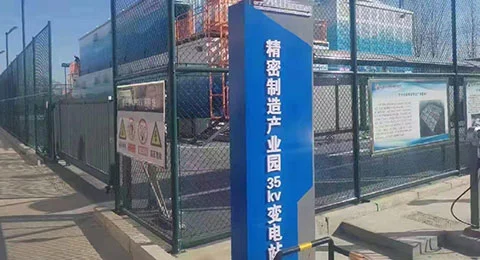

Подстанции 110 кВ и распределительные устройства с элегазовой изоляцией 35 кВ
Морские ветроэнергетические проекты (China Resources Power)

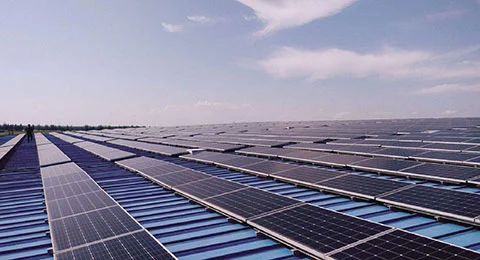

Проекты фотоэлектрических баз мощностью 1600 МВт в Цинхае

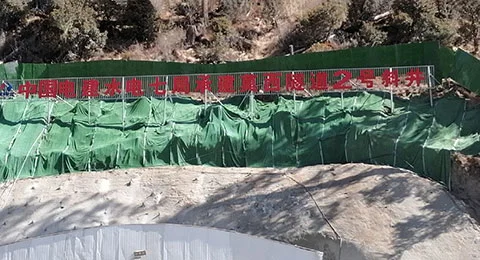

Проекты железнодорожной инфраструктуры (China Railway/PowerChina)
Зарубежные горнодобывающие энергетические системы (проект золотого рудника в Таджикистане)
Часто задаваемые вопросы
1. Что такое изолирующий механизм выключателя среднего напряжения 11 кВ?
Это основной рабочий орган распределительного устройства среднего напряжения, отвечающий за размыкание и включение автоматических выключателей, выключателей нагрузки и разъединителей. Он преобразует ручную или электрическую энергию в точное механическое движение, обеспечивая безопасную и надежную работу в нормальных и аварийных условиях.
2. Каким стандартам соответствует этот механизм?
GB1984-2014: Высоковольтные автоматические выключатели переменного тока
GB/T1985-2023: Разъединители переменного тока высокого напряжения и заземлители
Изготовлено в соответствии с сертифицированными системами ISO9001, ISO14001 и ISO45001.
3. Какую поддержку предоставляет покупателям Cotenele?
Технические паспорта и чертежи
Руководство по установке
OEM-индивидуализация и брендинг
Быстрая доставка оптовых заказов
Подходит для EPC-подрядчиков, производителей распределительных устройств и глобальных дистрибьюторов.
