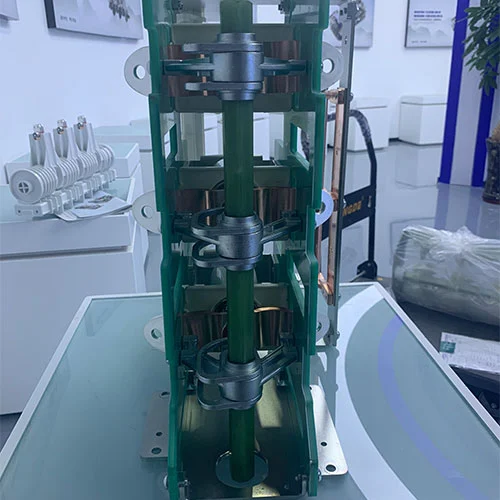

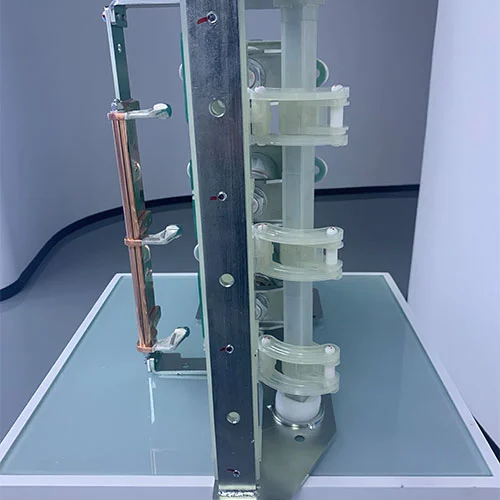

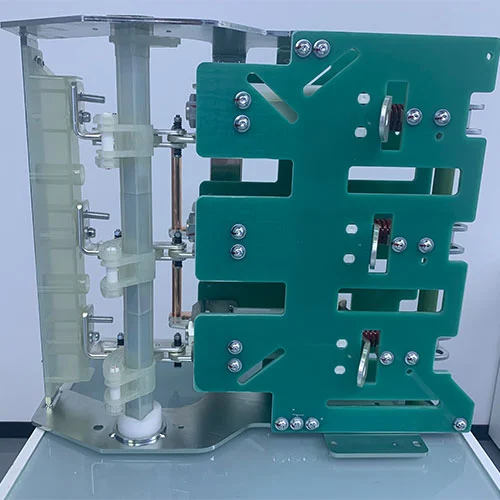

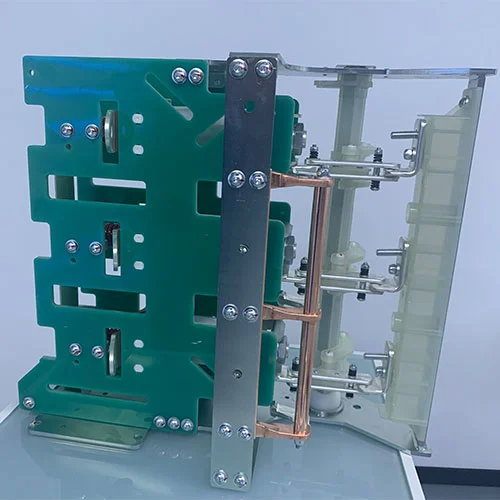

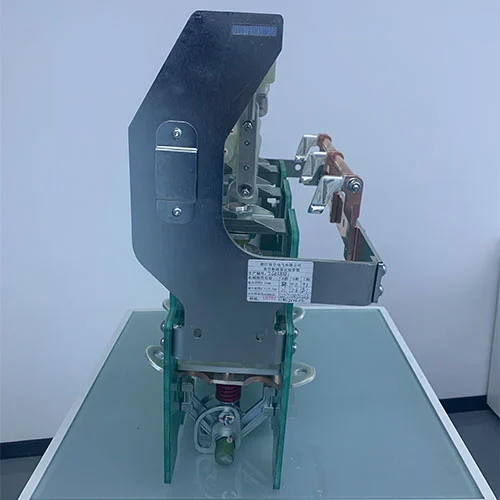

Вакуумный выключатель среднего напряжения 22 кВ с разъединителем

Стабильность распределительного устройства зависит от надежной системы защиты и коммутации. Его основные компоненты, например, вакуумный автоматический выключатель среднего напряжения с разъединителем на 22 кВ, являются первым защитным барьером от электрических неисправностей, который может предотвратить крупномасштабные сбои и высокие затраты на простои. Целью конструкции вакуумных выключателей является отключение токов повреждения, а изолирующие выключатели обеспечивают видимый способ изолировать цепи для технического обслуживания. Они обладают безопасностью и надежностью распределительных устройств в распределительной сети, отвечают требованиям современного электротехнического проектирования и подчеркивают экологичность, долговечность и низкие эксплуатационные расходы.

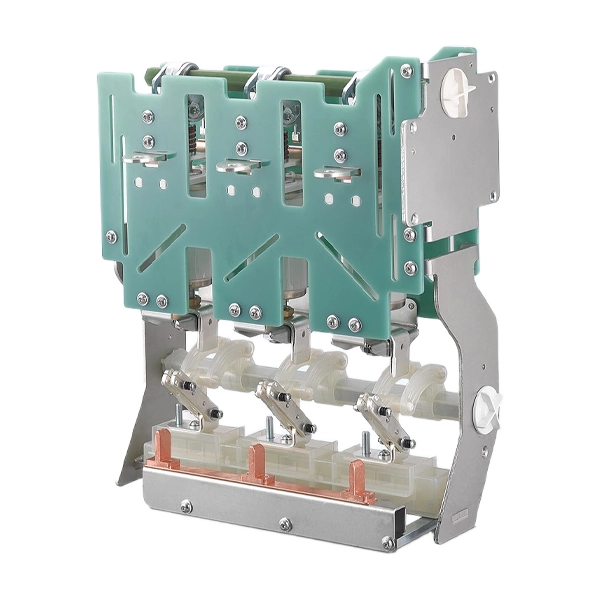

Модель продукта

Что такое вакуумный выключатель (VCB)?

Вакуумный автоматический выключатель является основным компонентом распределительного устройства среднего напряжения, которое прерывает ток, используя вакуум в качестве дугогасительной среды. При размыкании контактов вакуумного выключателя при замыкании образуется дуга из ионизированных паров металла. В вакуумном пространстве эта дуга гасится практически мгновенно, так как пары металла конденсируются обратно на контакты, предотвращая повторное зажигание.

Ключевые компоненты:

Вакуумный прерыватель:герметичный вакуумный цилиндрический контейнер, содержащий неподвижные и подвижные контакты.

Механизм работы:Реализовать функцию замыкания и размыкания контактов. Типы включают ручные и электрические типы.

Приводы и шатуны:передавать движение, создаваемое приводным механизмом вакуумного выключателя, на контакты.

Преимущества:

Эффективная функция гашения дуги:Быстрое устранение неисправностей при чрезвычайно низком энергопотреблении.

Стоимость обслуживания очень низкая:Вакуумный выключатель не требует добавления изоляционного материала или газа.

Экологичность:Вакуумный выключатель отличается от элегазовых выключателей: вакуумные выключатели не выделяют вредных газов во время работы, что делает их более экологически чистыми.

Высокая надежность:Срок службы автоматического выключателя длительный и подходит для частой эксплуатации.

Что такое выключатель-разъединитель?

Выключатель-разъединитель представляет собой электрический выключатель, установленный в распределительном устройстве среднего напряжения, во включенном положении пропускает нормальный ток нагрузки. Этот изолирующий переключатель также может включать и отключать номинальный ток нагрузки. В аномальных условиях, таких как короткое замыкание, он может проводить ток повреждения в течение заданного короткого времени, но не предназначен для его прерывания. Основная функция безопасности этого выключателя-разъединителя заключается в обеспечении надежных средств изоляции, которые обеспечивают полное обесточивание цепи при обслуживании или ремонте.

Ключевые особенности:

Отключение нагрузки: Выключатель-разъединитель может обеспечить нормальную способность прерывания токов нагрузки.

Видимая изоляция: Изолирующий переключатель может обеспечить видимый зазор для подтверждения обесточивания цепи.

Выдерживаемая способность: Изолирующий выключатель может выдерживать токи короткого замыкания до тех пор, пока устройство последовательной защиты (например, VCB) не устранит неисправность.

Конфигурации: Разъединитель имеет две конфигурации: с воздушной или газовой изоляцией, часто комбинируемые с предохранителями для защиты трансформатора.

Почему стоит выбрать вакуумный выключатель среднего напряжения 22 кВ с разъединителем?

Комбинация вакуумный выключатель + разъединитель является стандартной конфигурацией в системах среднего напряжения (до 40,5 кВ).

Основные преимущества

Полная защита + изоляция в одной системе

Повышенная эксплуатационная безопасность

Сокращение времени простоя при обслуживании

Компактный и эффективный дизайн

Область применения комбинаций VCB + разъединитель:

Комбинация автоматического выключателя с разъединителем является стандартной конфигурацией кольцевого главного блока среднего напряжения (до 40,5 кВ), которая может обеспечить как защиту, так и надежную изоляцию. Эта комбинация имеет решающее значение в:

Электростанции: Комбинация может защитить генераторы и трансформаторы при возникновении неисправностей устройства, это может обеспечить бесперебойное производство электроэнергии.

Электрические подстанции: Комбинация вакуумного выключателя и выключателя-разъединителя защищает распределительные устройства и трансформаторы, VCB устраняет неисправности, а разъединитель изолирует секции для технического обслуживания.

Промышленные объекты: комбинация вакуумного выключателя и разъединителя. Управление и защита двигателей, конвейеров и тяжелого оборудования на производственных предприятиях, сталелитейных и нефтеперерабатывающих заводах.

Системы возобновляемой энергии: управляйте колебаниями мощности и защищайте инфраструктуру ветровых и солнечных электростанций.

Система возобновляемой энергии: вакуумный выключатель среднего напряжения с разъединителем 22 кВ может справляться с колебаниями мощности и защищать инфраструктуру ветряных и солнечных электростанций.

Железнодорожная система: комбинация может защитить систему электроснабжения поезда и обеспечить безопасность пассажиров и поездов.

Компактная подстанция (CSS): во вторичной распределительной сети эти комбинации обеспечивают надежные функции переключения и защиты в небольшом пространстве.

Технические параметры

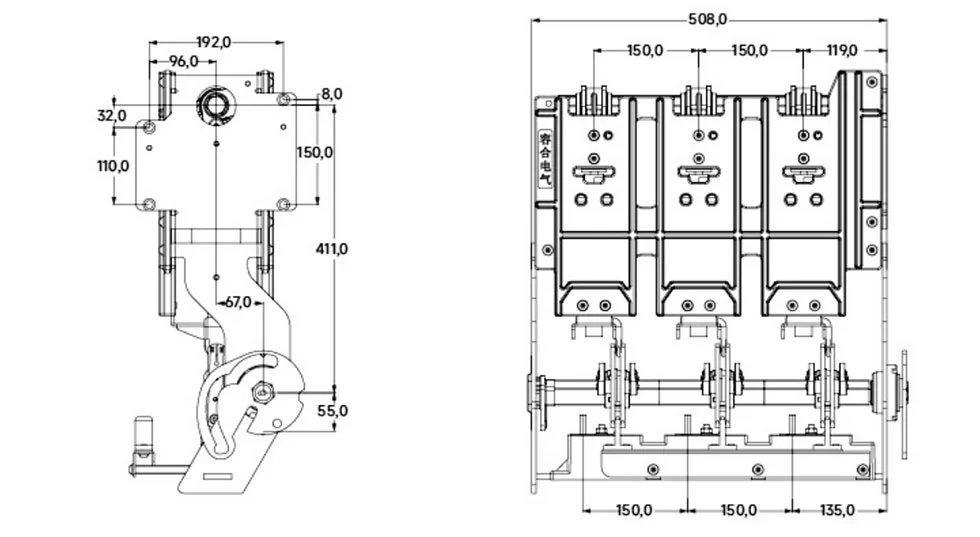

Внешний вид и размеры

Фотографии отгрузки

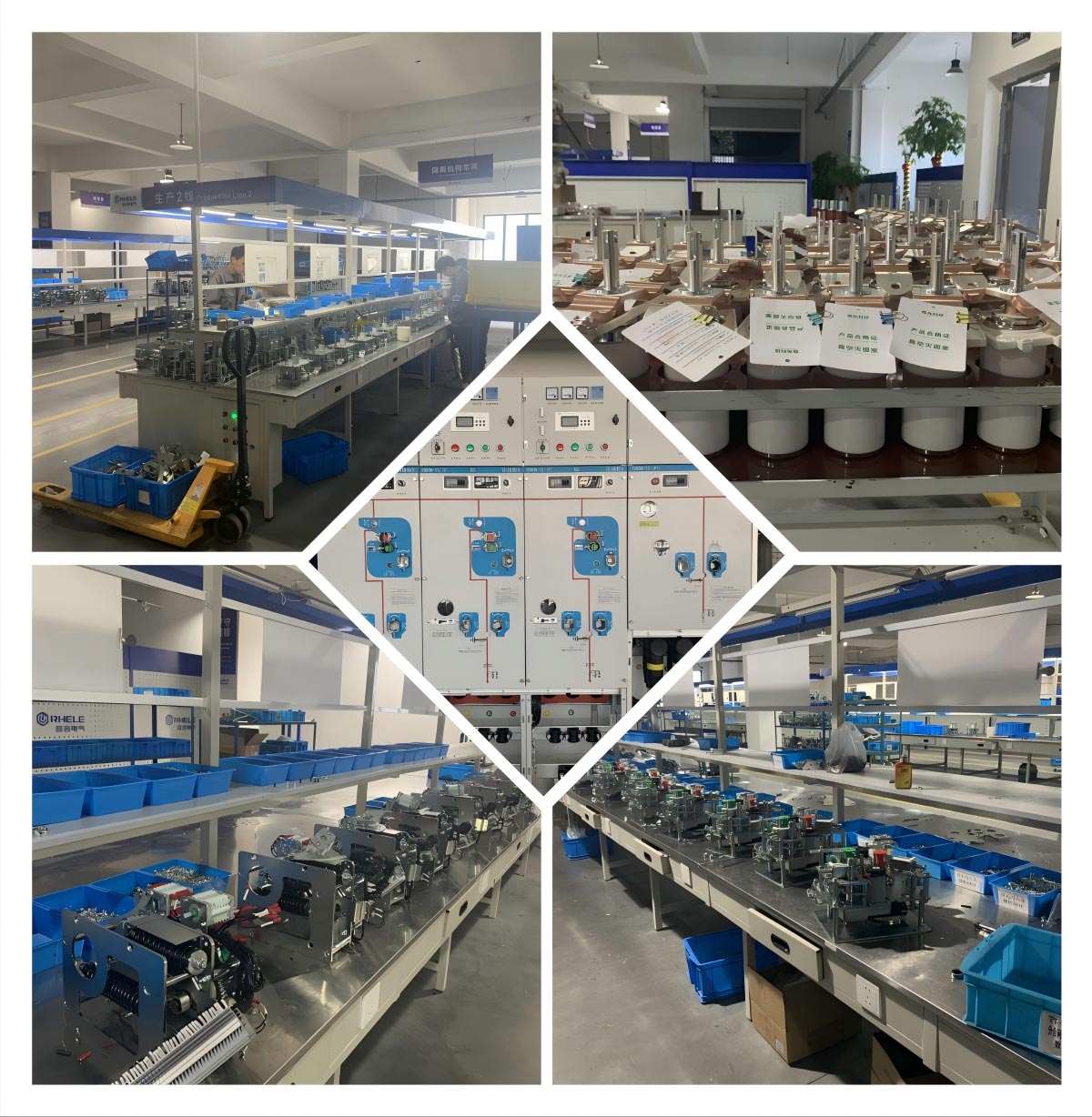

Выставка продуктов
