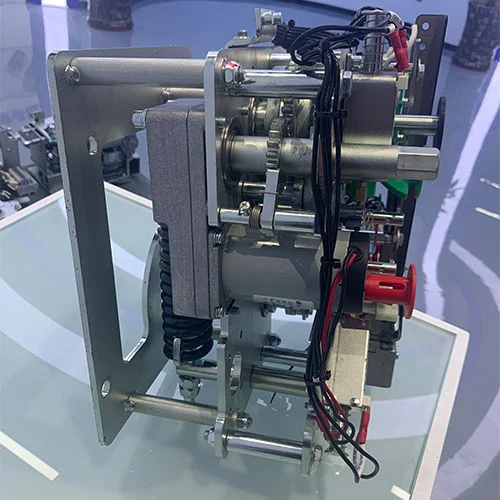

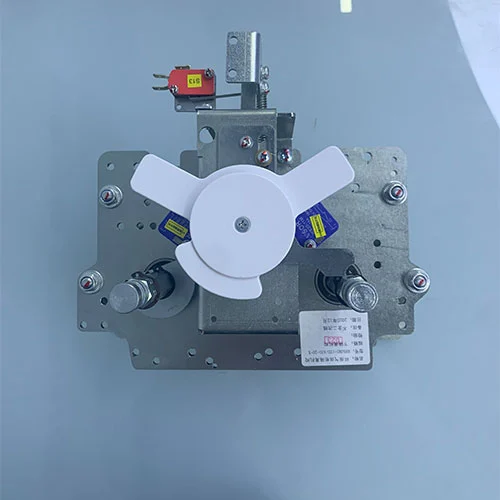

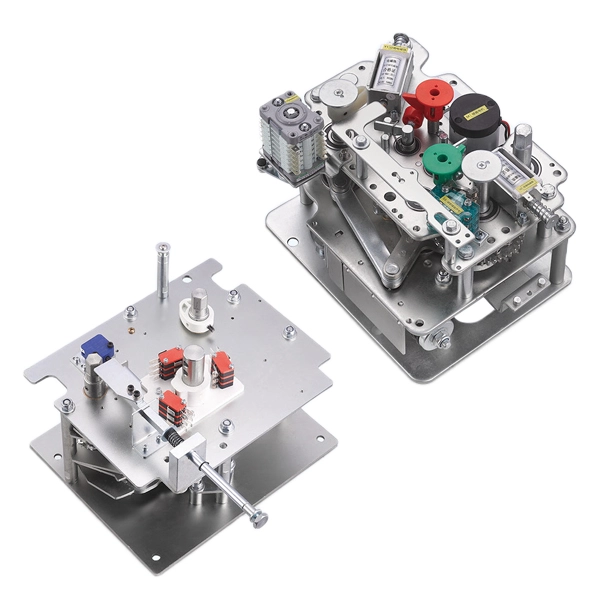

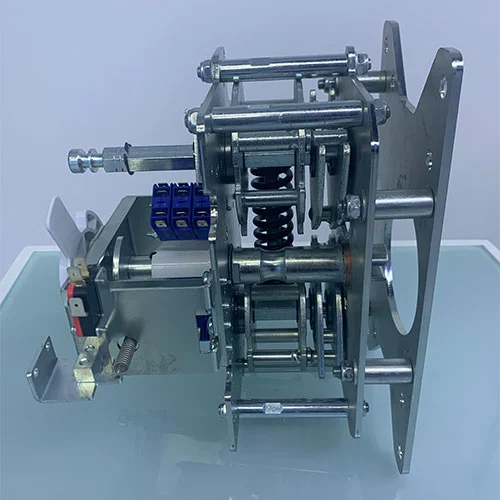

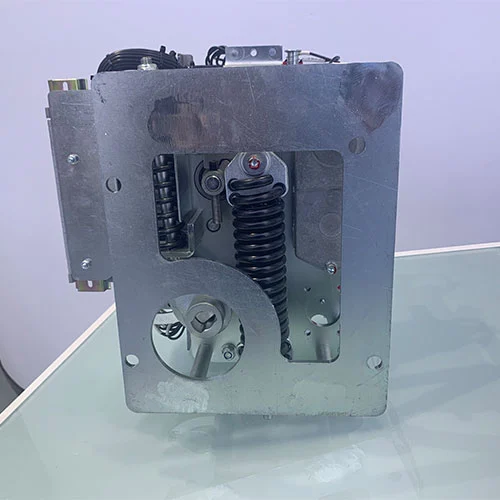

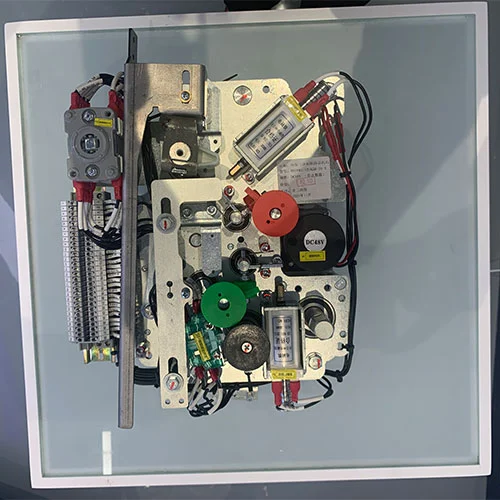

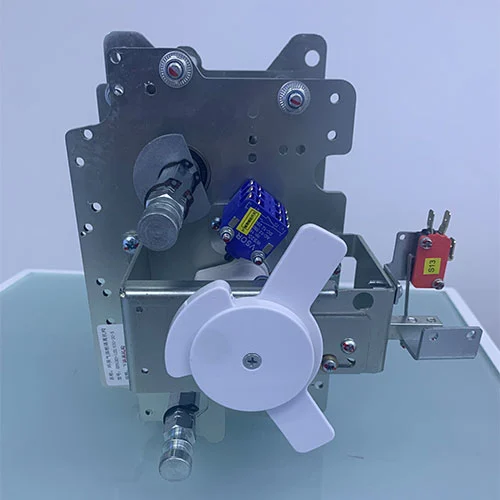

Рабочий механизм разъединителя электрического выключателя RMU 11 кВ

Механизм управления электрическим выключателем-разъединителем RMU 11 кВ является основным блоком управления внутри кольцевых силовых блоков среднего напряжения. Он отвечает за точную и быструю работу вакуумных выключателей и разъединителей, обеспечивая безопасное переключение и защиту распределительных сетей.

Как вакуумный выключатель, так и разъединитель являются важными основными компонентами кольцевых силовых агрегатов среднего напряжения, их рабочие механизмы в основном используются для точного и быстрого управления и управления этими компонентами для защиты распределительных сетей среднего напряжения. Механизмы, разработанные для распределительных устройств с элегазовой изоляцией, обычно используют метод двойного накопления энергии, чтобы обеспечить рабочую скорость независимо от ручного ввода. В обычном рабочем механизме используется пружина растяжения, натянутая «над центром» для накопления энергии для закрытия, которая при отпускании одновременно сжимает отдельный набор пружин для подготовки к последующей операции открытия. Эта операция обеспечивает высокую надежность благодаря встроенным механическим блокировкам, которые предотвращают опасные последовательности, такие как включение выключателя на заземляющий нож.

Модель и значение

Ключевые преимущества

1. Комплексный дизайн

Автоматический выключатель + механизм разъединителя в одной системе

2. Высокая надежность

Механический срок службы превышает 10 000 циклов

3. Усовершенствованная система безопасности.

Полная механическая блокировка предотвращает неправильное использование.

4. Гибкая работа

Поддерживает ручное + моторное + дистанционное управление.

5. Соответствие стандартам

Полностью соответствует требованиям GB/IEC

6. Проверено на реальных проектах

Применяется на ветряных электростанциях, подстанциях, железнодорожных системах.

Некоторые основные типы рабочих механизмов в RMU

Современные RMU имеют множество типов в зависимости от их функций и компонентов или комбинаций в них компонентов. Эта функциональная классификация обычно обозначается буквенными кодами, такими как C, V и G. Каждый тип представляет собой комплексные отдельные функции, отвечающие уникальным эксплуатационным требованиям соответствующих блоков кольцевой магистрали.

Механизм «C» (Входящий/исходящий блок):Основная функция приводного механизма типа «C» используется для блока входящей или отходящей линии. Блок входящей линии — это точка, в которой кабель от первичной подстанции входит в RMU. По сути, это устройство представляет собой выключатель нагрузки. Его основная функция — переключить ток нагрузки и, что особенно важно, создать (закрыть) неисправность. Рабочий механизм C-типа является прочным и надежным для такой способности совершать ошибки. Его работа обычно представляет собой трехпозиционную функцию (ВКЛ, ВЫКЛ и ЗАЗЕМЛЕНИЕ на стороне кабеля) с прочными механическими блокировками для обеспечения безопасной работы. Процедуры зарядки и эксплуатации этого рабочего механизма применимы к управлению выключателем нагрузки механизмом «С».

V-образный механизм (выключатель):Механизм «V» предназначен для функции автоматического выключателя, чаще всего используемой для защиты трансформатора (функция «T-off» или предохранительного выключателя). В отличие от простого выключателя нагрузки, автоматический выключатель должен быть способен как включать, так и отключать токи повреждения. Поэтому механизм «V» — это высокоэнергетическое, быстродействующее устройство. Почти всегда это пружинный механизм, который накапливает энергию как для закрытия, так и для срабатывания, гарантируя, что скорость открытия не зависит от оператора. Это позволяет ему надежно прерывать высокие токи короткого замыкания. Механизм также предназначен для интеграции с реле защиты и может иметь функцию автоматического повторного включения. Этот рабочий механизм V-типа имеет длительный срок службы более 10 000 операций.

Механизм «G» (заземлитель/разъединитель):Основной функцией приводного механизма типа «G» является приведение в действие заземлителя, который используется для обеспечения безопасности и изоляции. Этот приводной механизм обеспечивает видимое и проверяемое заземление на стороне кабеля цепи для безопасной работы или для работника. Следовательно, приводной механизм типа «G» обычно не используется для включения или отключения тока нагрузки. Его работа строго взаимосвязана с соответствующим механизмом «C» или «V»; Механизм «G» может замыкаться (заземлять цепь) только тогда, когда подтверждено, что главный выключатель или выключатель находится в положении ВЫКЛ. Эта блокировка является фундаментальной функцией безопасности, позволяющей предотвратить катастрофические повреждения.

Инструкция по эксплуатации

Этими устройствами можно управлять вручную во время ввода в эксплуатацию или технического обслуживания или электрически во время нормальной работы. Процесс работы обычно обозначается механическими индикаторами и вспомогательными переключателями. Ниже приведена процедура эксплуатации механизма управления выключателем-разъединителем RMU 11 кВ.

А. Хранение энергии (зарядка)

Перед любой операцией закрытия механизм должен быть «заряжен».

Ручная зарядка

Установите фиксированный приводной механизм на кольцевой основной блок, а затем вставьте специальную ручку механизма в рабочий вал, который обычно расположен в нижней правой части приводного механизма. Поворачивайте ручку по часовой стрелке, пока не услышите четкий щелчок.

Ручная зарядка

Установите фиксированный приводной механизм на кольцевой основной блок, а затем вставьте ручку механизма в рабочий вал, который обычно расположен в нижней правой части приводного механизма. Поворачивайте ручку по часовой стрелке, пока не услышите четкий щелчок. Этот звук означает, что закрывающая пружина приводного механизма полностью затянута и зафиксирована на месте. Индикатор «заряжено» на рабочем механизме указывает на завершение зарядки.

Электрическая зарядка

Если приводной механизм оснащен двигателем, то при включении приводного механизма двигатель автоматически взводит закрывающую пружину. Цепь двигателя рассчитана на отключение после полного натяжения пружины, оставляя механизм в состоянии «готовность к закрытию».

B. Закрытие операции

После того, как механизм взведен, выключатель можно замкнуть.

Ручное закрытие

Эта цель будет достигнута путем нажатия кнопки «I» или зеленой кнопки. Эта операция позволит освободить блокирующую включающую пружину, быстро замкнуть контакты выключателя и завершить подключение главной цепи. В основном блоке кольца среднего напряжения сама кнопка может состоять из двух частей.

собственно кнопка в механизме и независимая экранированная кнопка, установленная на дверце шкафа для повышения безопасности и обеспечения уровня защиты.

Электрическое закрытие

Подача питания на замыкающий электромагнит для дистанционной команды закрытия. Поршень электромагнита немедленно освободит блокировку закрытия, достигая того же эффекта, что и ручная кнопка. После включения рабочий механизм автоматически начнет сжимать отключающую пружину, готовясь к будущему отключению автоматического выключателя.

C. Открытие операционной

Прервите ток, сработав автоматический выключатель.

Ручное открытие

Освобождение предварительно сжатых пружин открытия осуществляется нажатием на спусковой крючок кнопки «О» или красной кнопки. Подвижные контакты будут разъединены приводами с накопленной энергией, затем дуга погаснет и цепь будет быстро изолирована.

Электрическое открытие

На соленоид независимого расцепителя (отключения) подается питание по сигналу дистанционного отключения. Этот соленоид немедленно освободит открывающую защелку, в результате чего выключатель разомкнется с той же скоростью и надежностью, что и при ручном управлении.

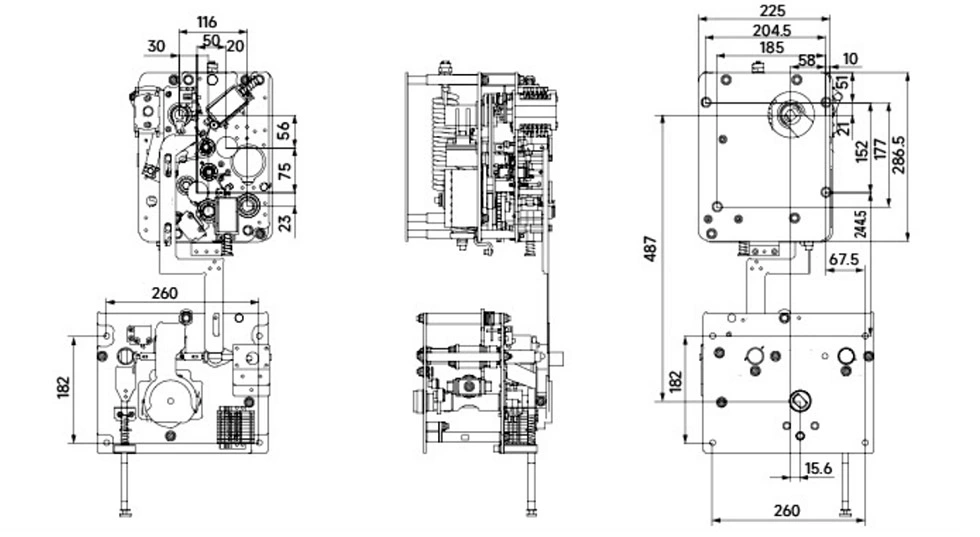

Внешний вид и размеры

Почему выбирают Котенеле?

1. Оригинальный производитель в Китае (не торговец)

2. Производственный комплекс площадью 30 000 кв.м.

3. Сертифицировано ISO9001/ISO14001/ISO45001.

4. Множество запатентованных технологий.

5. Долгосрочное сотрудничество с энергетическими компаниями.

6. Стабильный опыт экспорта на мировых рынках

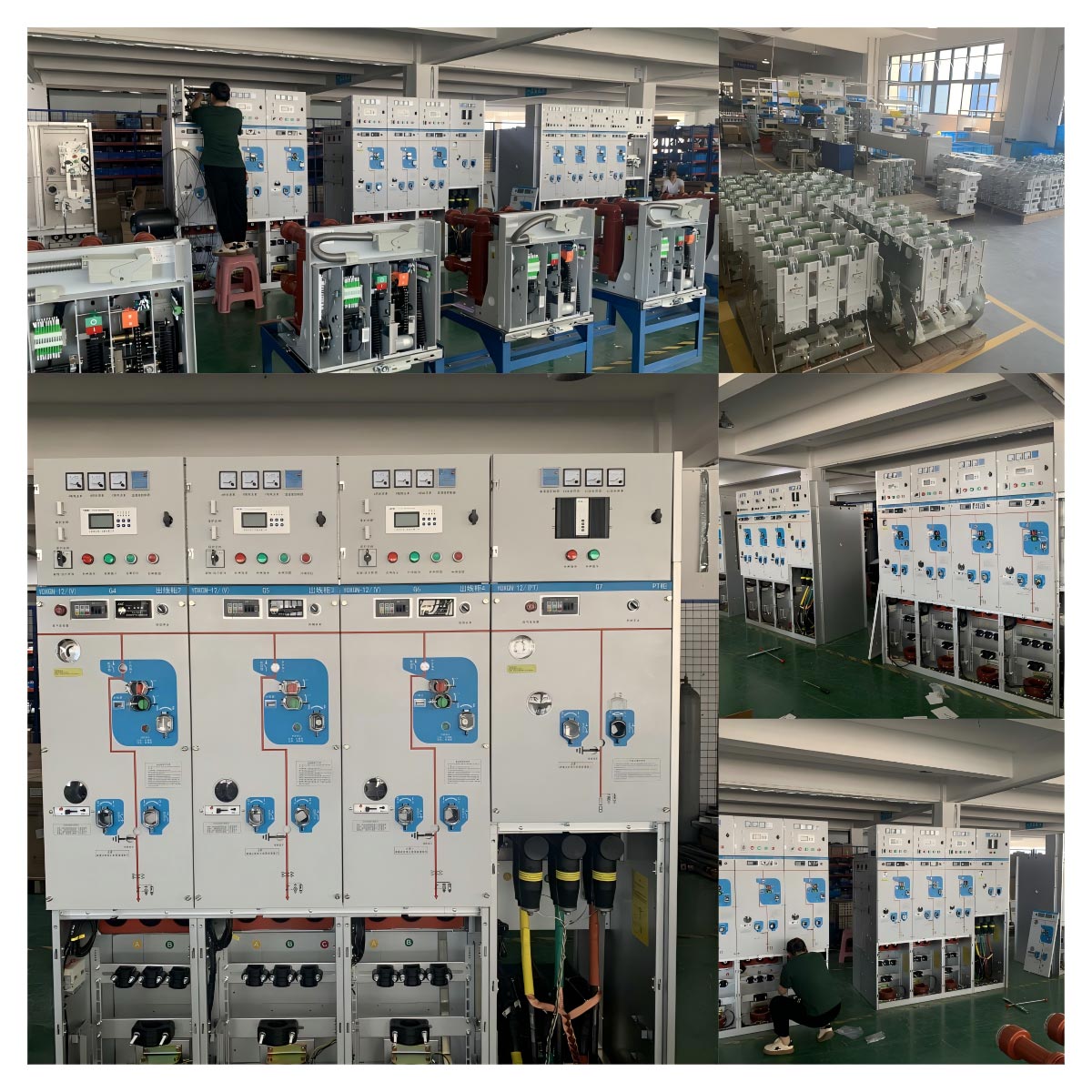

Выставка продуктов
