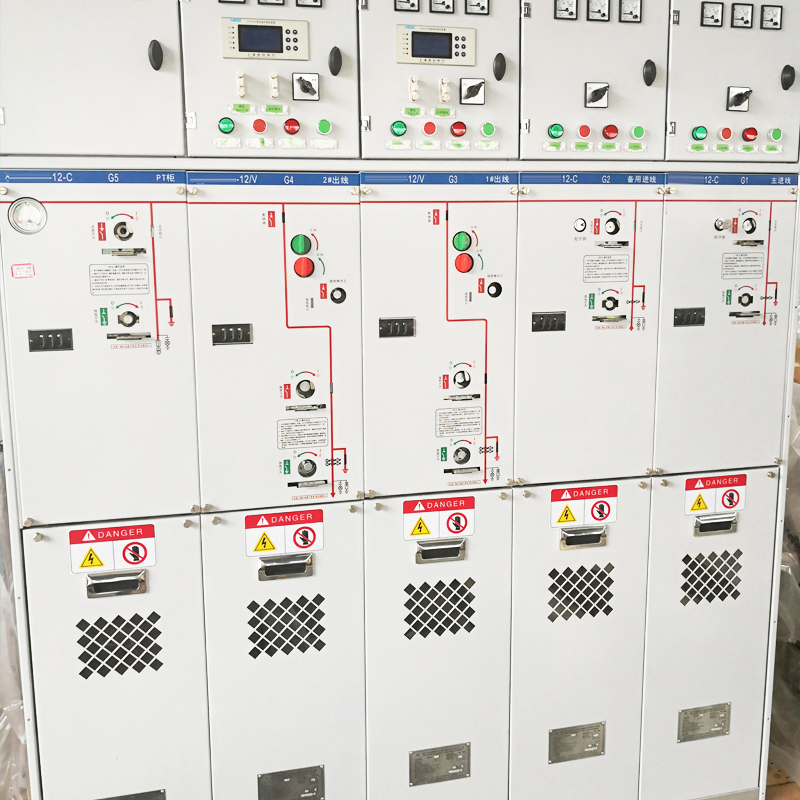

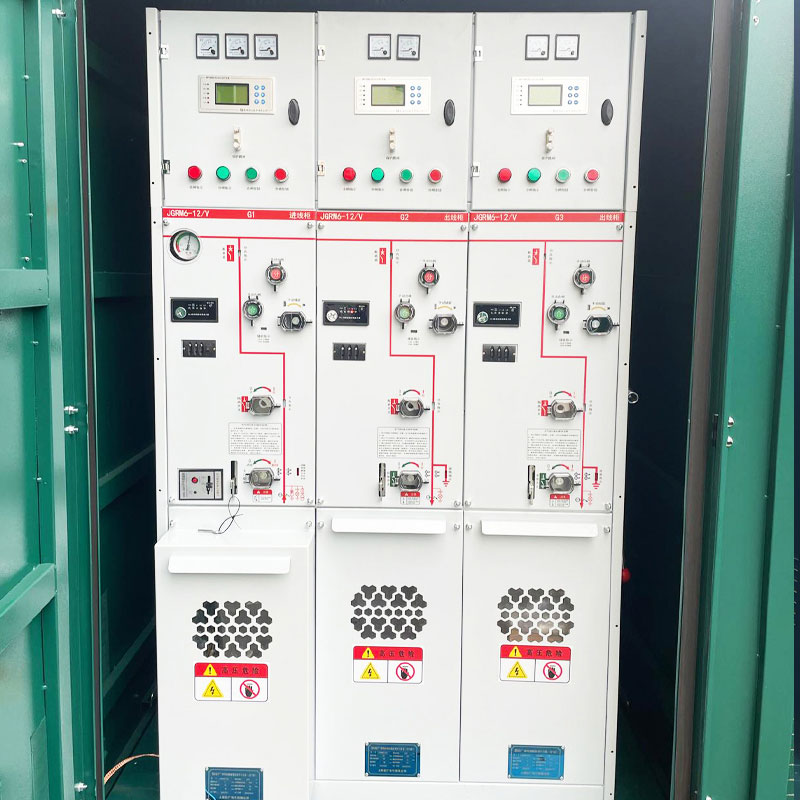

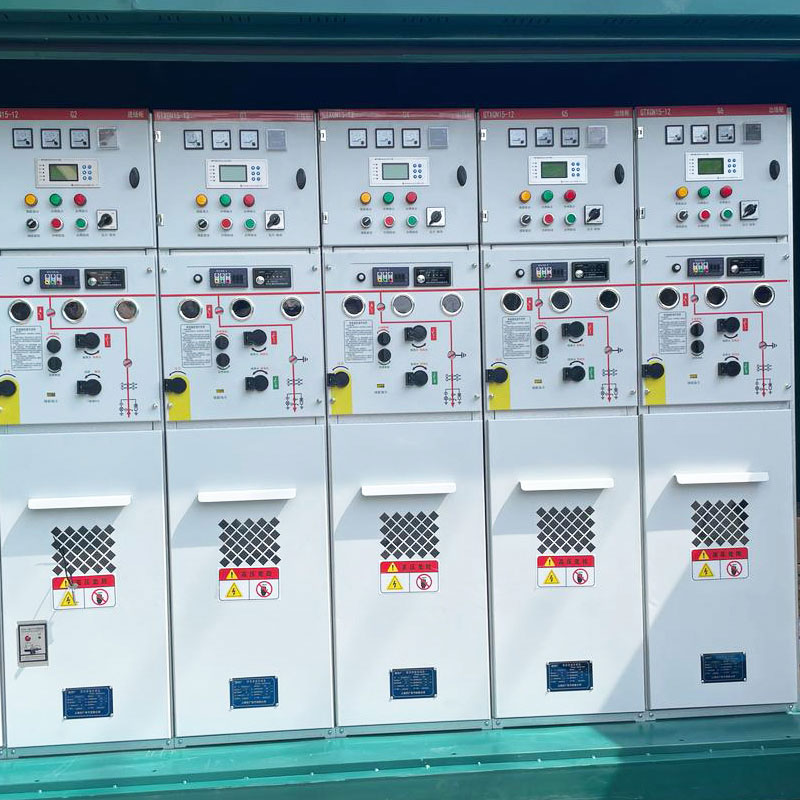

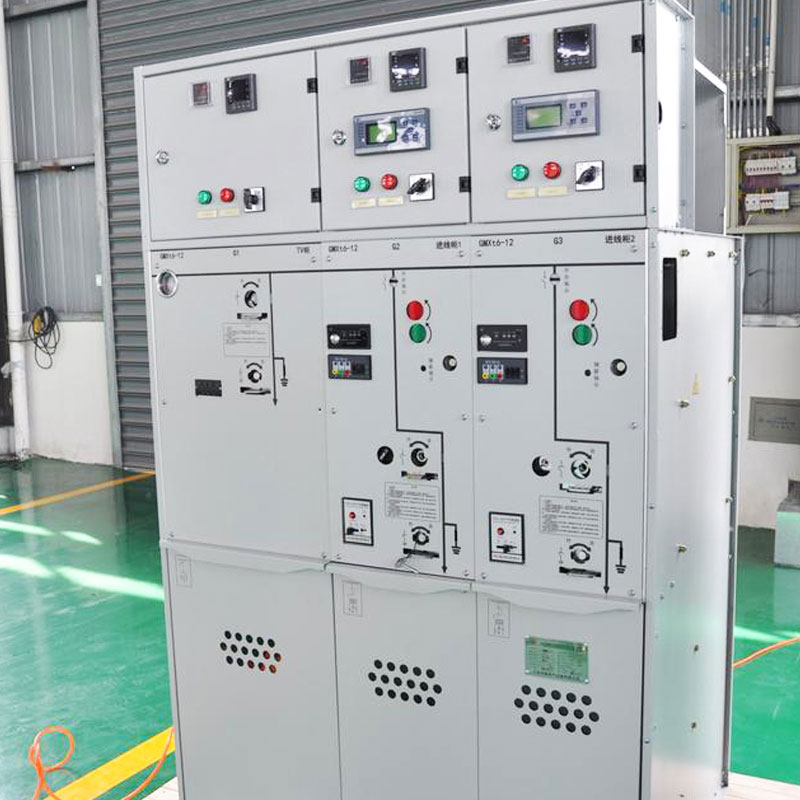

Экологически чистое распределительное устройство с элегазовой изоляцией 12 кВ

Поскольку доля рынка экологически чистых распределительных устройств во всем мире продолжает расти, компания Cotenele стала одним из важных поставщиков экологически чистых распределительных устройств с газовой изоляцией на напряжение 12 кВ в энергетической отрасли.

Экологически чистым распределительным устройством с элегазовой изоляцией на напряжение 12 кВ называют распределительное устройство в металлическом корпусе, используемое в энергосистемах с номинальным напряжением 12 кВ для приема и распределения электрической энергии, где изоляционной и дугогасительной средой не является в первую очередь SF₆ (гексафторид серы, сильный парниковый газ). Вместо этого в нем используются такие технологии, как сухой воздух, азот, экологически чистые газовые смеси или твердые изоляционные материалы, направленные на сокращение или устранение выбросов парниковых газов и загрязнения окружающей среды. Наши экологически чистые распределительные устройства с элегазовой изоляцией соответствуют соответствующим международным стандартам, таким как IEC 62271, (ЕС) 2024/573, IEEE/ANSI C37.20 и UL/NEMA.

Почему экологически чистый?

Основная «экологичность» отражается в:

• Экологичная изоляционная среда: не содержит Sf6. Первичные детали, такие как выключатель, шины, герметично закрыты в бензобаке из нержавеющей стали, наполненном экологически чистым газом, таким как сухой воздух и N2. Вакуумные прерыватели обеспечивают разрыв короткого замыкания. Сухой воздух или азот с потенциалом глобального потепления (ПГП), близким к нулю. В конце жизненного цикла газ может быть напрямую выброшен в атмосферу без специальной утилизации.
• Материалы, пригодные для вторичной переработки: более 90% материалов могут быть переработаны по окончании срока службы продукта, что может сократить отходы ресурсов и загрязнение окружающей среды.
• Низкоуглеродная работа: некоторые модели снижают энергопотребление за счет оптимизированной конструкции и естественного конвекционного охлаждения (безвентиляторный режим).

Условия труда

1. Температура окружающего воздуха: максимум +40°С, минимум -50°С.

2. Относительная влажность воздуха: среднесуточная не более 95%, среднемесячная не более 90%.

3. Высота над уровнем моря ≤1500 м (при стандартном внутреннем давлении)

4. Сейсмическая интенсивность не более 8 баллов.

5. Места, защищенные от пожара, взрывов, сильного загрязнения, химической коррозии и сильной вибрации.

Особые условия:

• Для особых условий эксплуатации, отличающихся от нормальных условий эксплуатации, должно быть достигнуто соглашение между изготовителем и конечным пользователем. Если речь идет об исключительно суровых условиях эксплуатации, консультация с производителем и поставщиком обязательна.
• При установке электрооборудования на высоте более 2000 м должна быть предусмотрена специальная маркировка, позволяющая регулировать конструкцию корпуса в процессе изготовления.

Основные технические параметры

Структура экологически чистого распределительного устройства/РМУ?

Экологически безопасное распределительное устройство на 12 кВ обычно имеет модульную конструкцию с гибкой комбинацией функциональных блоков, которые можно герметизировать в общем бензобаке или отдельно. Конструкция может быть оборудована верхней или нижней изоляцией. Основные компоненты разделены на следующие разделы:

Отделения

1. Газоизолированный отсек: Герметичная камера распределительного устройства, заполненная сухим воздухом или азотом. Все основные части, находящиеся под напряжением (шины, переключатели, соединения), полностью герметичны, имеют степень защиты IP67 и не подвержены влиянию внешней среды.

2. Отсек механизма: расположен снаружи отсека с элегазовой изоляцией, в нем расположены приводные механизмы и вспомогательные компоненты для местного и дистанционного управления.

Кабельный отсек: Основная функция кабельного отсека - соединение входящих и исходящих кабелей, обычно расположенных в нижней части распределительного устройства, оборудованного смотровыми окнами, осветительным оборудованием и механическими блокировочными устройствами для обеспечения безопасности.

3. Низковольтный отсек (приборный ящик): Низковольтный отсек (приборный ящик) обычно расположен в верхней части распределительного устройства и в основном используется для установки вторичного оборудования, такого как защитные реле, модули интеллектуального мониторинга и счетчики энергии.

4. Канал сброса давления: Канал сброса давления расположен на одной стороне камеры с элегазовой изоляцией и оснащен разрывными мембранами, которые могут безопасно сбрасывать давление в экстремальных ситуациях, обеспечивая безопасность операторов и оборудования.

Основные внутренние компоненты:

1. Вакуумный прерыватель: дугогасительный сердечник автоматического выключателя или выключателя нагрузки. Он гасит дугу в высоком вакууме, обеспечивая длительный срок службы, работу без технического обслуживания и высокую отключающую способность.

2. Трехпозиционное разъединение: объединяет положения «закрыто», «изолировано» и «заземлено». Часто комбинируется с вакуумным выключателем для переключения цепей и безопасной изоляции. Разница между верхней и нижней изоляцией заключается в ее положении относительно выключателя.

3. Главная шина: Проводники для сбора и распределения электрической энергии. Боковые или верхние удлинительные соединения позволяют гибко комбинировать и расширять распределительные устройства.

4. Рабочий механизм: Обеспечивает мощность для открытия/закрытия переключателя и включает в себя полную механическую систему блокировки с пятью функциями.

5. Интеллектуальные устройства мониторинга и защиты. Включает оборудование для мониторинга газа, индикаторы наличия напряжения, датчики тока/напряжения, встроенные микропроцессорные реле защиты и интеллектуальные решения для онлайн-мониторинга (реле плотности, манометры, мониторинг температуры и влажности), поддерживающие автоматизацию распределения и дистанционное управление.

6. Другие компоненты: кабельные наконечники, ограничители перенапряжения, измерительные трансформаторы и т. д.

Классификация

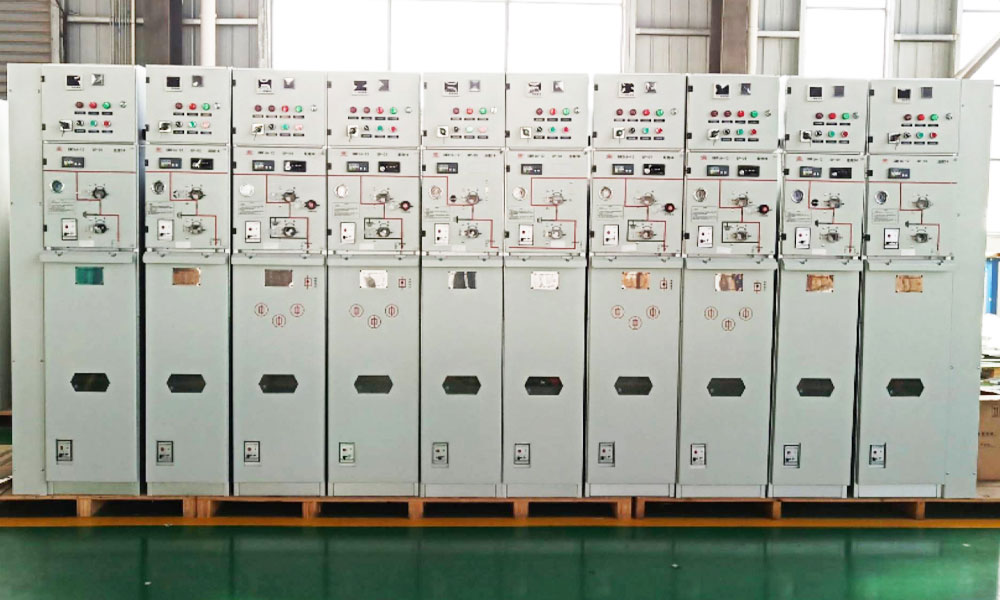

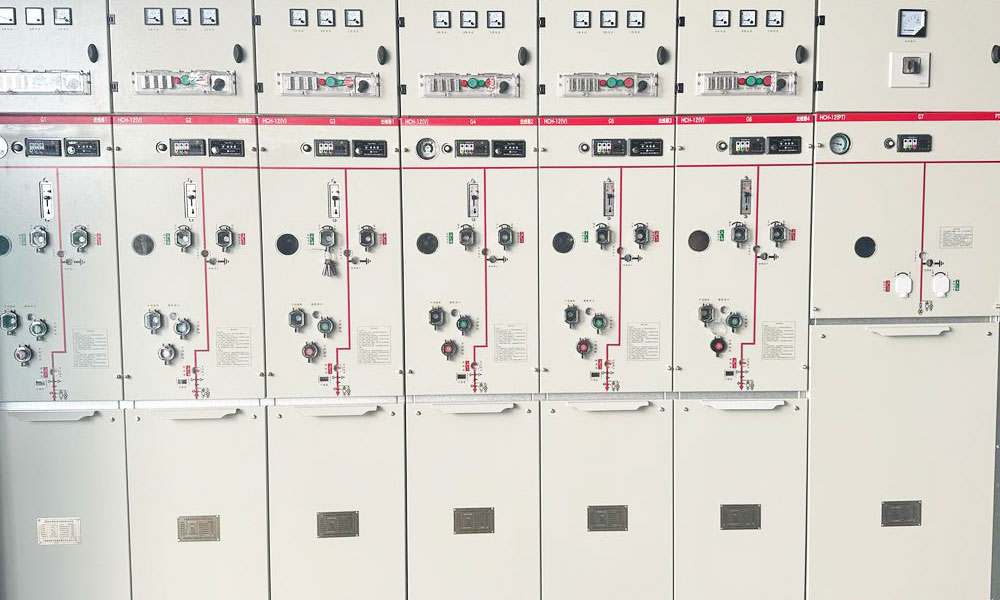

Наша мастерская

Ключевые преимущества продукта

1. Зеленый и экологически чистый

ПГП изоляционной среды близок к нулю или равен нулю; полностью не содержит SF₆, никаких выбросов парниковых газов; высокая перерабатываемость материала.

2. Безопасный и надежный

Полностью изолированные и герметичные части, находящиеся под напряжением, не подвержены влиянию внешней среды; отвечает требованиям изоляции даже при нулевом манометрическом давлении; высокая степень защиты (IP67 для бензобака); полная блокировка с пятью предохранениями.

3. Компактная структура

Объем сопоставим с распределительным устройством SF₆ той же спецификации (ширина может составлять 460 мм, 420 мм и т. д.); небольшая занимаемая площадь; может монтироваться на стену, что значительно экономит пространство подстанции.

4. Не требует обслуживания или требует минимального обслуживания.

Длительный срок службы вакуумных прерывателей (например, 10 000 механических операций); Детали высоковольтной изоляции не склонны к старению; основные компоненты не требуют периодического обслуживания; снижение эксплуатационных расходов.

5. Сильная адаптация к окружающей среде.

Стабильная работа в суровых условиях: большая высота, сильный холод, влажность, загрязнение окружающей среды, прибрежный соляной туман, сильные песчаные бури.

6. Высокий уровень интеллекта

Поддерживает онлайн-мониторинг и раннее предупреждение о давлении газа, температуре, влажности, токе, напряжении; объединяет автоматизацию дистрибуции и функции Интернета вещей.

7. Гибкое расширение

Модульная конструкция поддерживает расширение сбоку, сверху, общий бензобак или отдельные бензобаки; удобная сборка и подключение на месте.

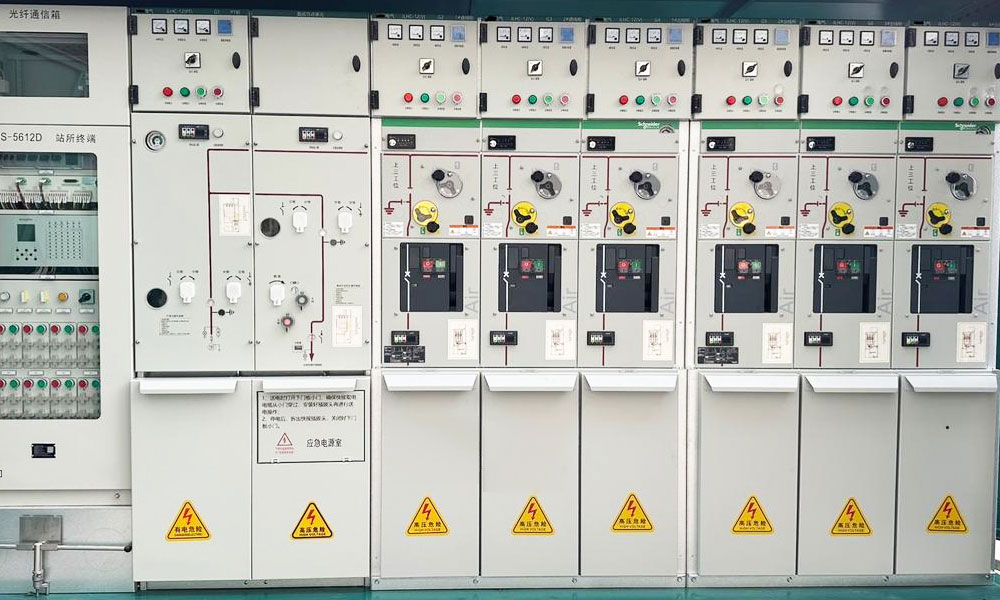

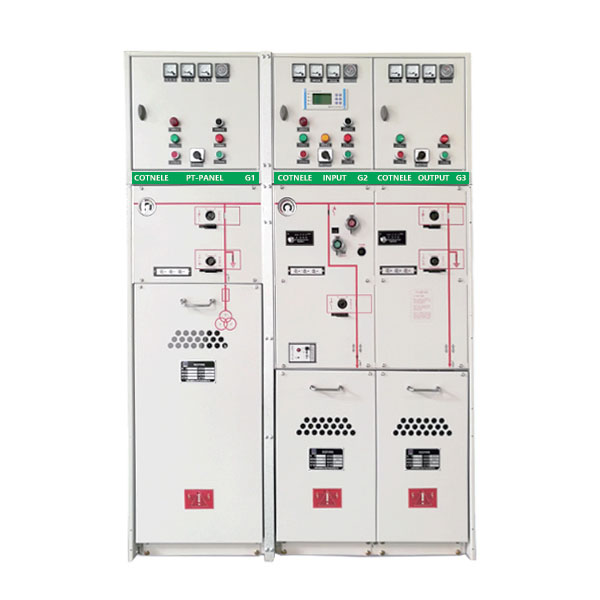

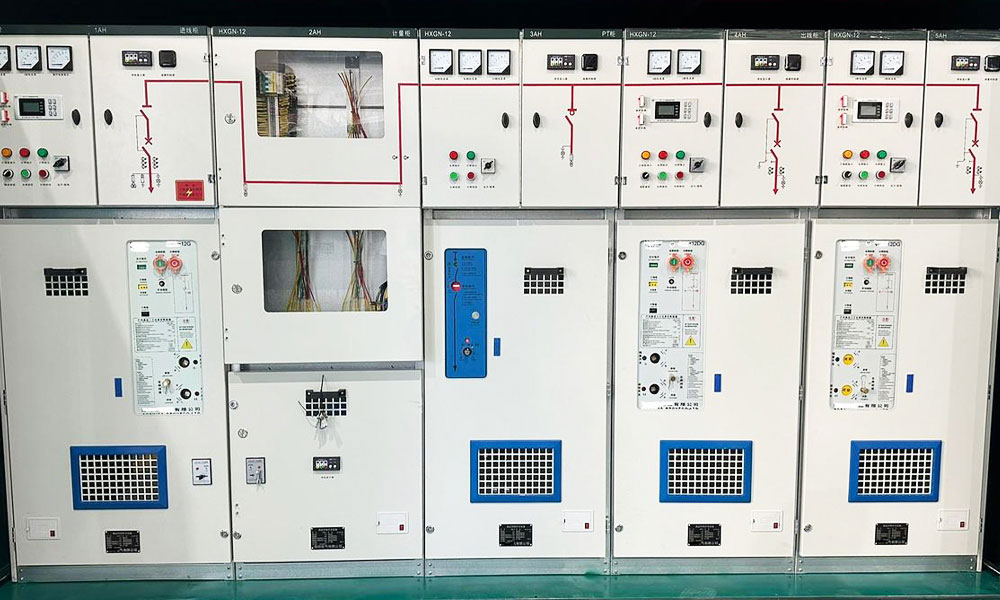

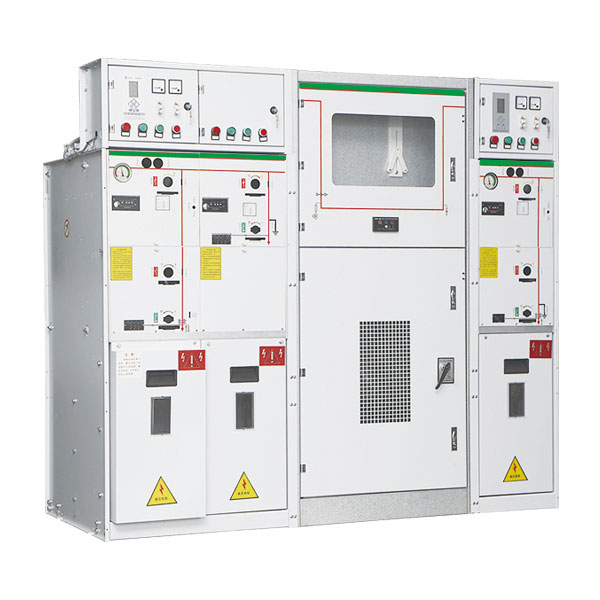

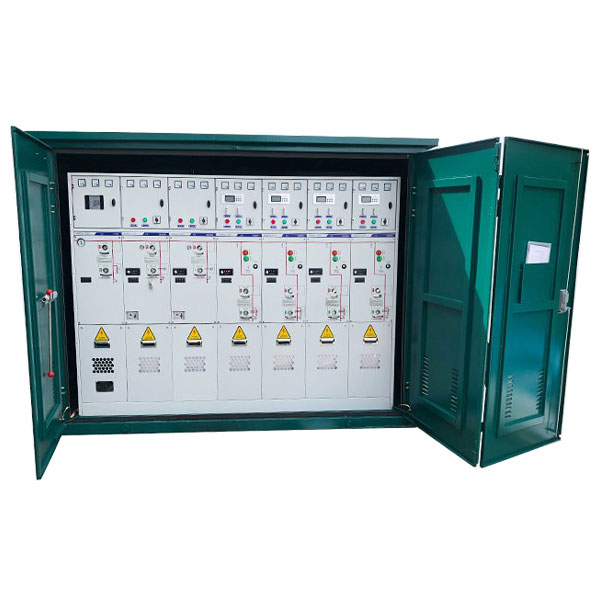

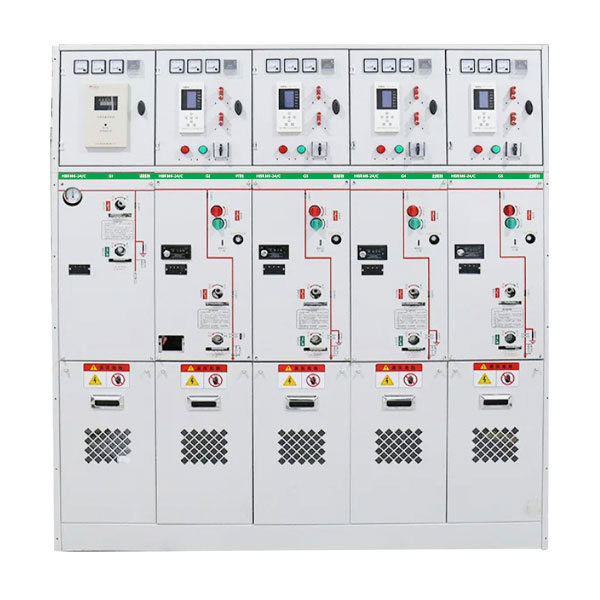

Продукция показывает
