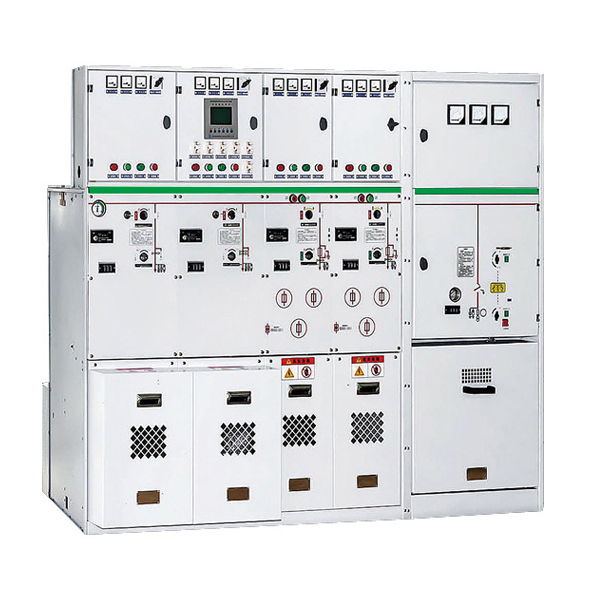

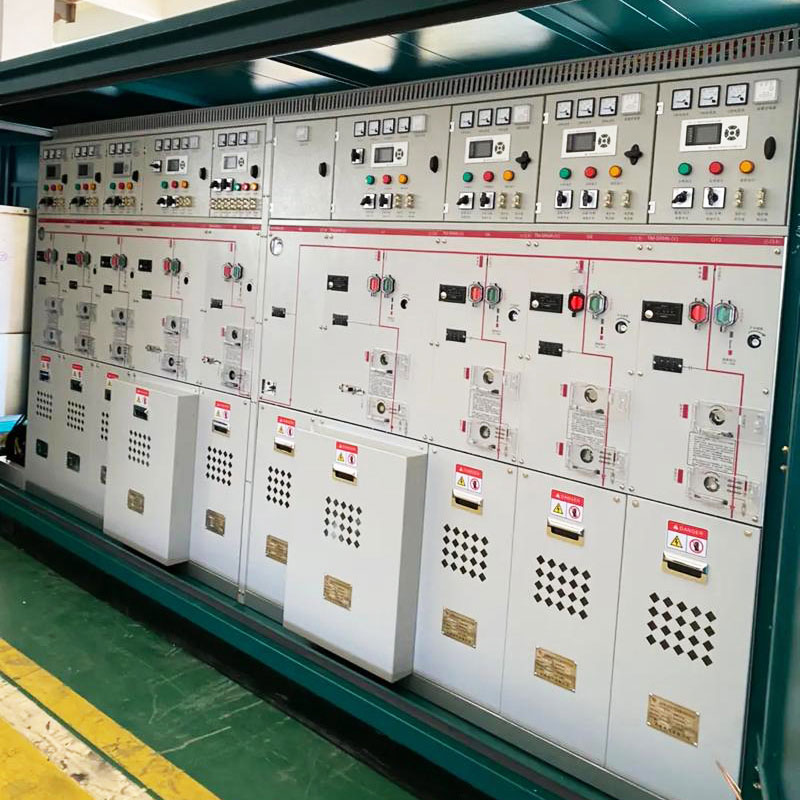

Экологически чистый кольцевой основной блок 36 кВ

Cotenele является крупным производителем экологически безопасного кольцевого главного блока (RMU) на 36 кВ в Китае, а наши RMU среднего напряжения экспортируются во многие страны и регионы Европы и Америки. Экологически чистые кольцевые главные блоки с элегазовой изоляцией не содержат элегаз, в качестве изолирующей среды используется сухой воздух или N2, что является альтернативой традиционным распределительным устройствам среднего напряжения с элегазовой изоляцией. В RMU размещаются коммутационные устройства среднего напряжения в металлическом шкафу, которые в первую очередь коммутируют токи нагрузки, отключают токи короткого замыкания и токи трансформатора холостого хода. Эти распределительные устройства среднего напряжения и кольцевые силовые блоки, которые мы производим, соответствуют соответствующим международным стандартам, таким как: серия IEC 62271, Регламент ЕС по фтористым газам (ЕС) 2024/573, серия IEEE/ANSI C37.20, стандарты UL/NEMA.

Что такое экологически чистый кольцевой главный блок (RMU) на 36 кВ?

Экологически чистый кольцевой распределительный блок с элегазовой изоляцией на напряжение 36 кВ представляет собой распределительное устройство среднего напряжения с номинальным напряжением 36 кВ, в котором в качестве изолирующей среды используется экологически чистый газ (вместо SF₆), используется вакуумная технология отключения для отключения тока, а все высоковольтные детали и переключающие элементы герметично закрыты внутри бензобака из нержавеющей стали.

Ключевые характеристики:

1. Номинальное напряжение: 36 кВ (также охватывает 24 кВ, 40,5 кВ и т. д., например, XGN-24/36)

2. Изолирующая среда: сухой воздух, чистый воздух, азот или газовые смеси с низким ПГП, такие как C4/CO₂ или C5/CO₂.

3. Метод гашения дуги: вакуумная камера.

4. Конструкция: полностью герметичный бензобак из нержавеющей стали; степень защиты до IP67

5. Стандарты проектирования: соответствуют стандартам IEC и GB/T.

6. В отличие от традиционных распределительных устройств с элегазовой изоляцией, экологически чистая версия сохраняет все преимущества распределительных устройств с элегазовой изоляцией (КРУЭ) — компактную конструкцию, работу без обслуживания, высокую адаптацию к окружающей среде — при этом полностью исключается использование газа SF₆ с высоким ПГП.

Область применения:

Экологичный кольцевой распределительный блок с элегазовой изоляцией напряжением 36 кВ в основном используется в системах вторичного распределения электроэнергии среднего напряжения и в сценариях электроснабжения терминалов.

1. Городские распределительные сети:

Этот экологически чистый кольцевой блок с элегазовой изоляцией в основном используется в кольцевых сетях городских распределительных сетей, коммутаторных станциях и кабельных распределительных коробках.

2. Производство возобновляемой энергии:

• Ветровые электростанции: Экологически чистый RMU на напряжение 36 кВ особенно подходит для морских и наземных ветряных электростанций. Это очень важная точка соединения между ветряными турбинами и энергосистемой, обеспечивающая безопасную и эффективную передачу энергии и способная выдерживать высокую соленость, высокую влажность и суровые морские условия.
• Фотоэлектрические (PV) установки: экологически чистый RMU с газовой изоляцией на 36 кВ служит интерфейсом между фотоэлектрической решеткой и сетью, обеспечивая функции переключения и защиты, изолируя фотоэлектрическую батарею для обслуживания или устранения неисправностей, а также управляя потоком тока от батареи к сети.

3. Промышленное и коммерческое применение:

Экологически чистый RMU с газовой изоляцией на напряжение 36 кВ очень подходит для промышленных предприятий, легкой промышленности, нефтехимии, центров обработки данных, крупных шахт, аэропортов, железных дорог, коммерческих районов, высотных зданий и других подстанций и объектов распределения электроэнергии.

4. Транспортная инфраструктура:

Этот экологически чистый RMU может выдерживать суровые условия, такие как вибрация, коррозия и влажность, что может обеспечить безопасное и стабильное электроснабжение транспортной инфраструктуры. Поэтому его широко используют в системах электроснабжения автомагистралей, метрополитенов, железнодорожного транспорта и подстанций.

5. Специальные экологические применения:

Все компоненты среднего напряжения этого экологически безопасного кольцевого блока питания 36 кВ заключены в металлический корпус, заполненный изолирующим газом, и на их работу не влияют внешние факторы окружающей среды. Особенно подходит для высокогорных, суровых, влажных и загрязненных сред, он широко используется в особых суровых условиях эксплуатации, таких как высокогорные районы и морские ветряные электростанции.

Основные преимущества продукта:

1. Экологичность: в этом экологически безопасном кольцевом блоке с элегазовой изоляцией на 36 кВ используется газовая смесь сухого воздуха, N2 или газовых выбросов из низкотемпературной камеры, чтобы исключить выбросы парниковых газов гексафторида серы и обеспечить возможность вторичной переработки на протяжении всего жизненного цикла.

2. Безопасность и надежность. Этот экологически чистый кольцевой основной блок выдерживает нулевое давление (даже при атмосферном давлении) и оснащен полностью герметичным резервуаром для хранения из нержавеющей стали со степенью защиты IP67, на который не влияют влага, соляные брызги и загрязнения.

3. Компактный и модульный. Этот экологически чистый кольцевой основной блок очень компактен по размеру, имеет ширину одного накопительного бака всего 420 миллиметров и расширяемые боковые/верхние части для легкой модернизации сети.

4. Не требует обслуживания: основные компоненты этого кольцевого основного блока среднего напряжения не требуют регулярного обслуживания; Низкое сопротивление цепи может снизить потери энергии и эксплуатационные расходы.

5. Интеллектуальность: этот экологически чистый кольцевой блок с элегазовой изоляцией на 36 кВ поддерживает удаленный мониторинг, интеграцию SCADA, датчики Интернета вещей и профилактическое обслуживание на основе искусственного интеллекта.

6. Высокая адаптируемость к окружающей среде: этот экологически чистый кольцевой основной блок может стабильно работать в диапазоне температур от -40 ° C до + 50 ° C, может работать в средах на высоте до 3000 метров над уровнем моря и может нормально работать в суровых прибрежных или морских условиях.

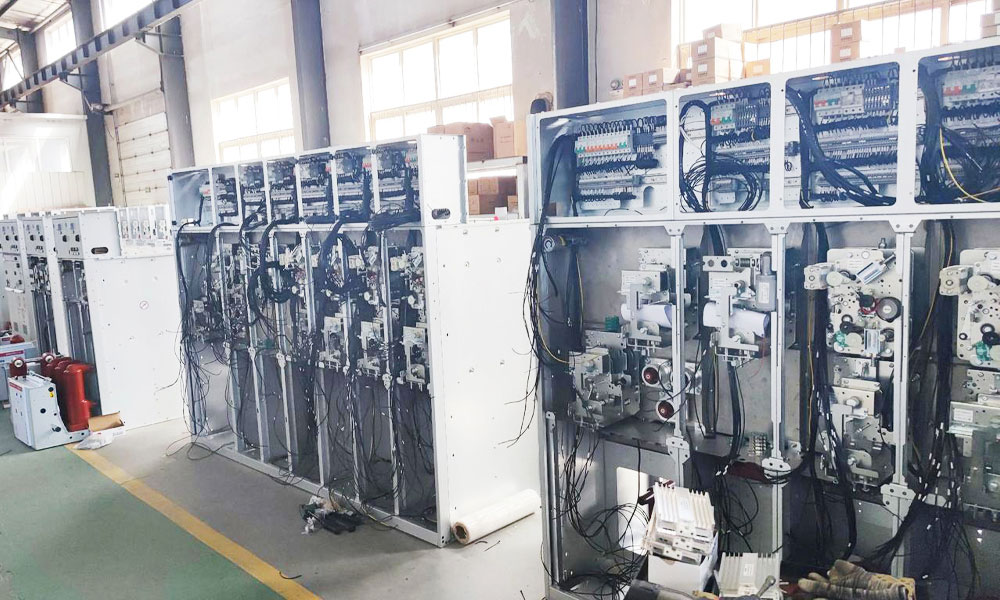

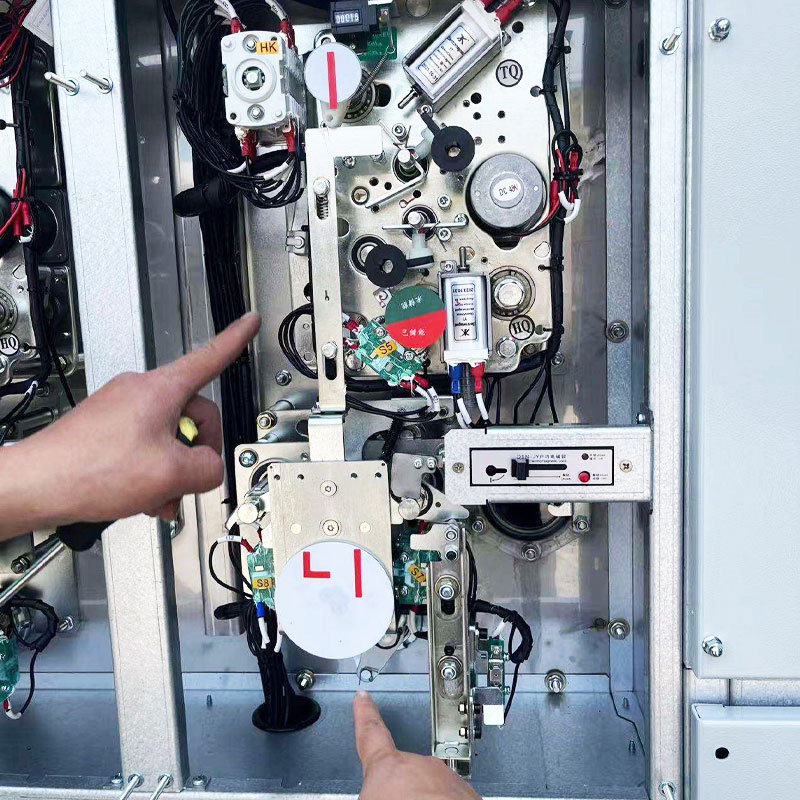

Наша мастерская

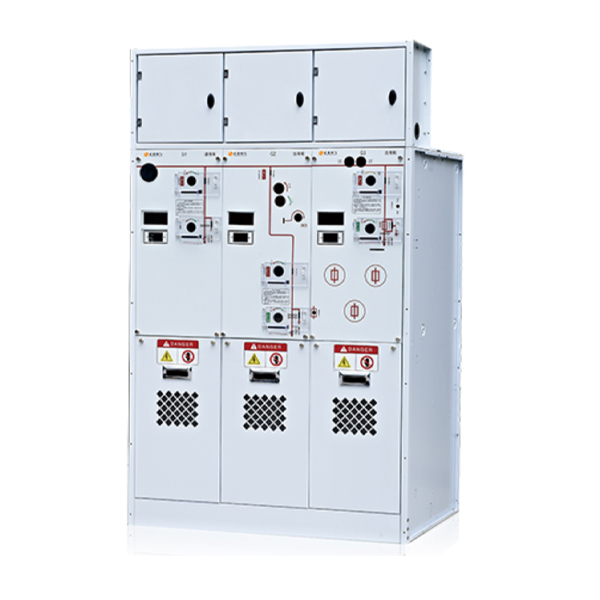

Классификация экологически чистого основного блока Ring

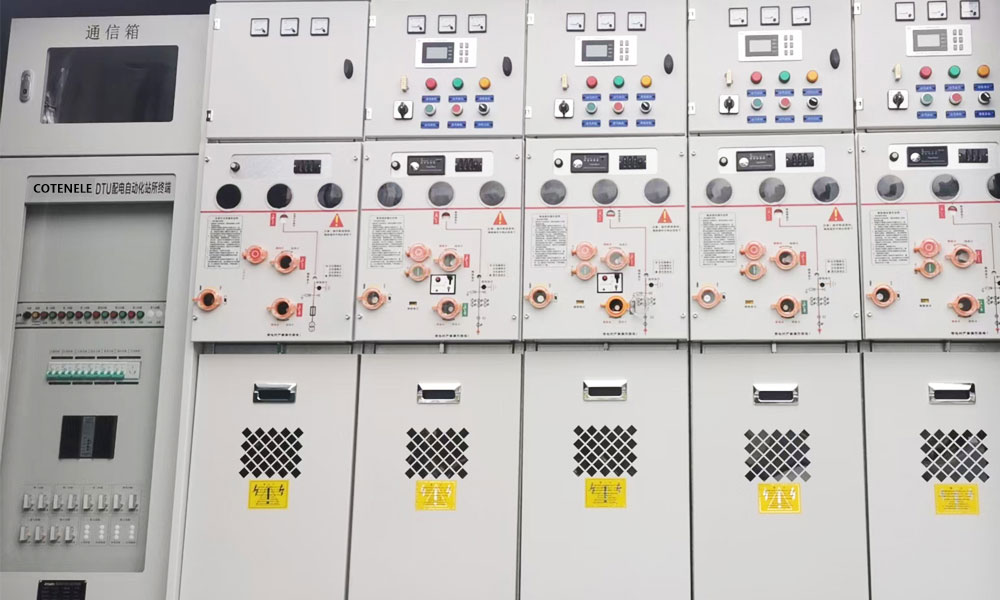

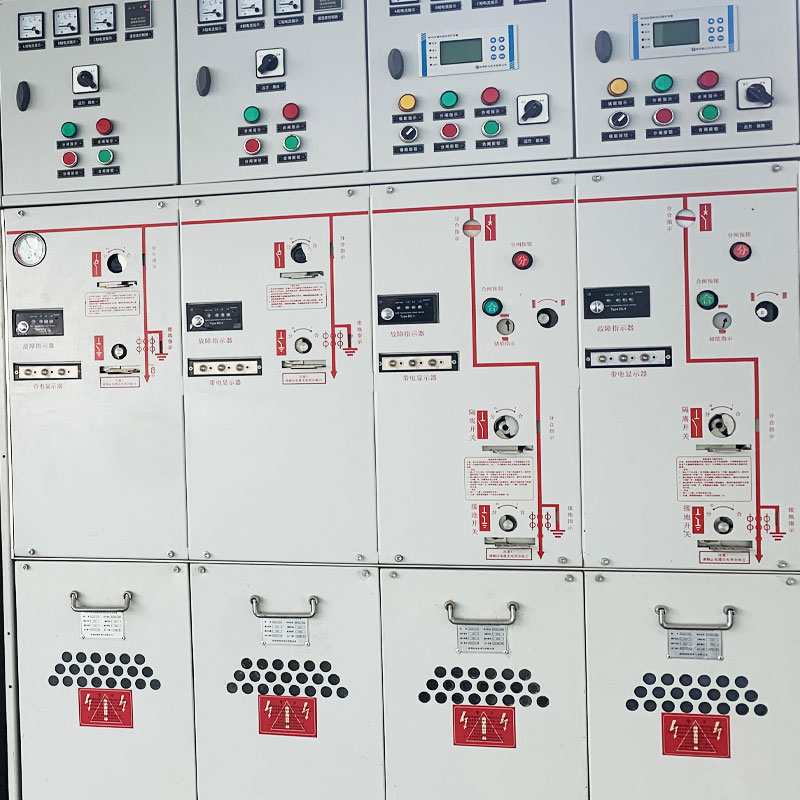

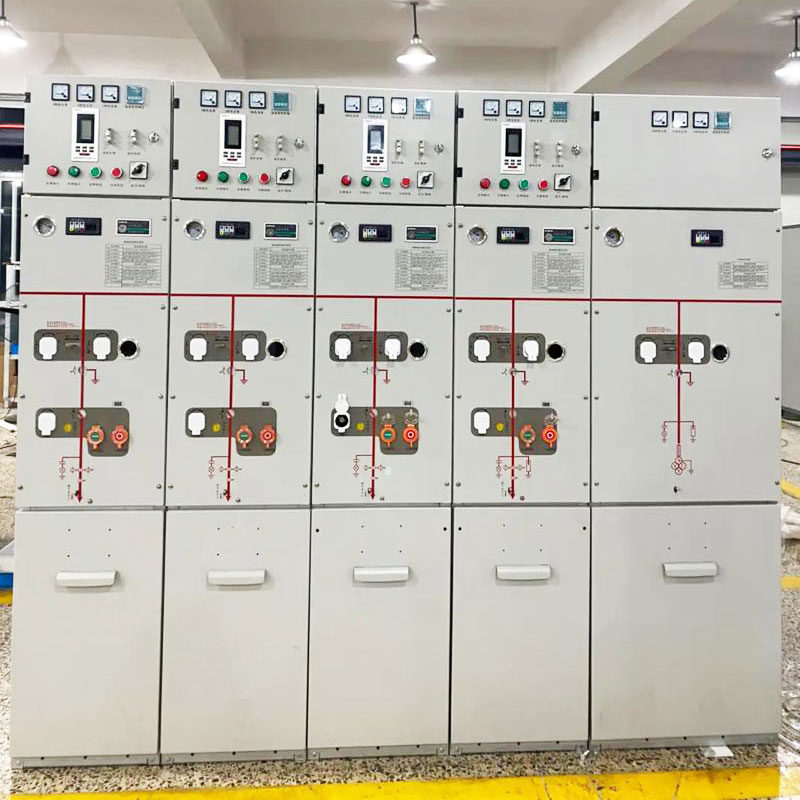

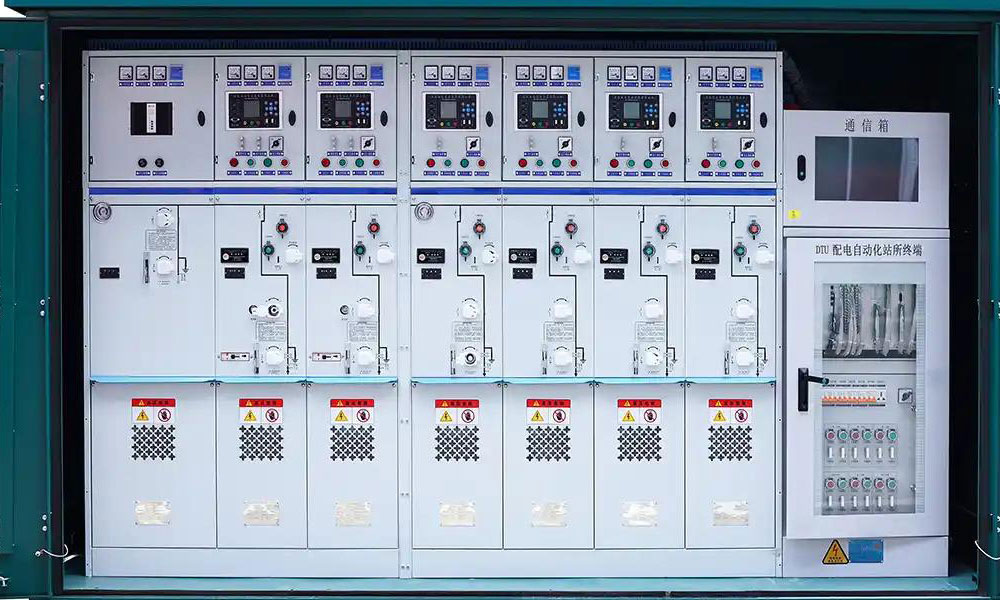

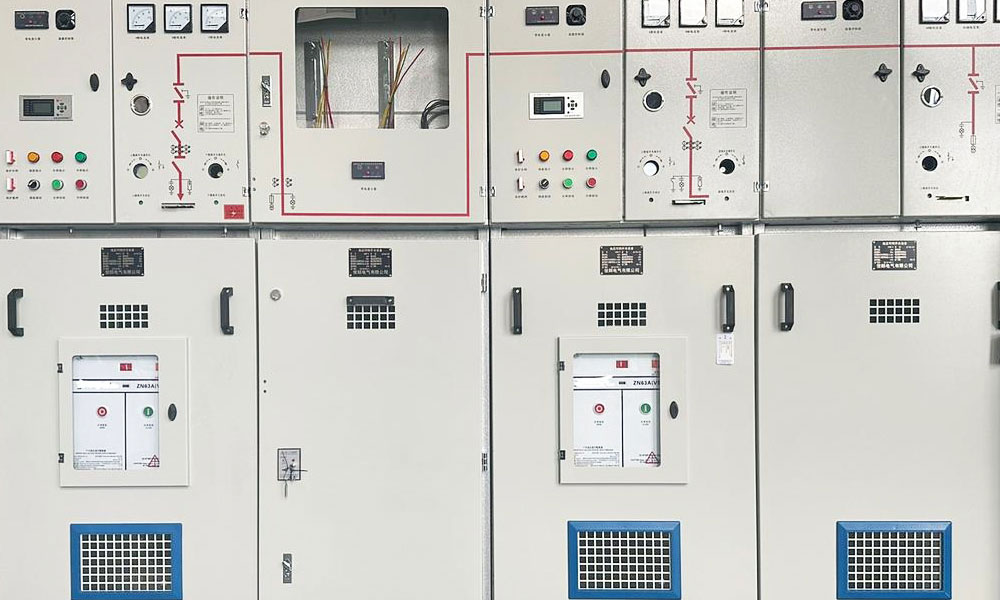

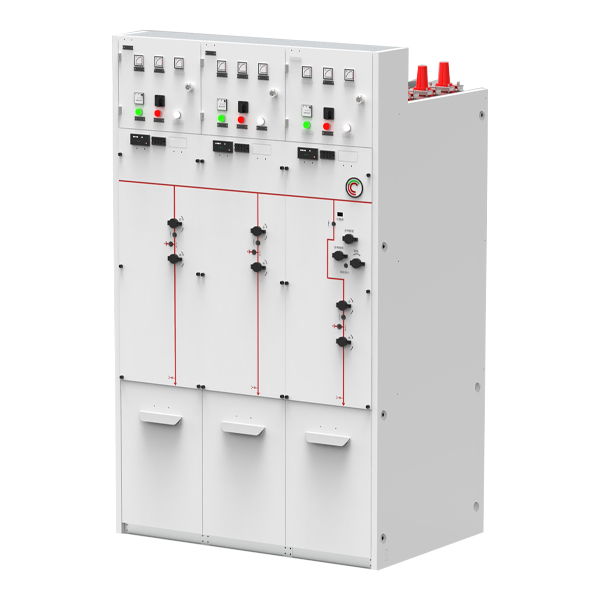

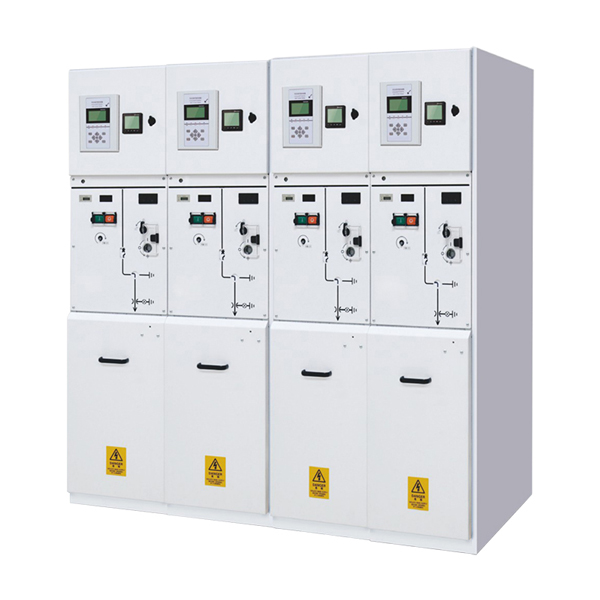

Продукция показывает
