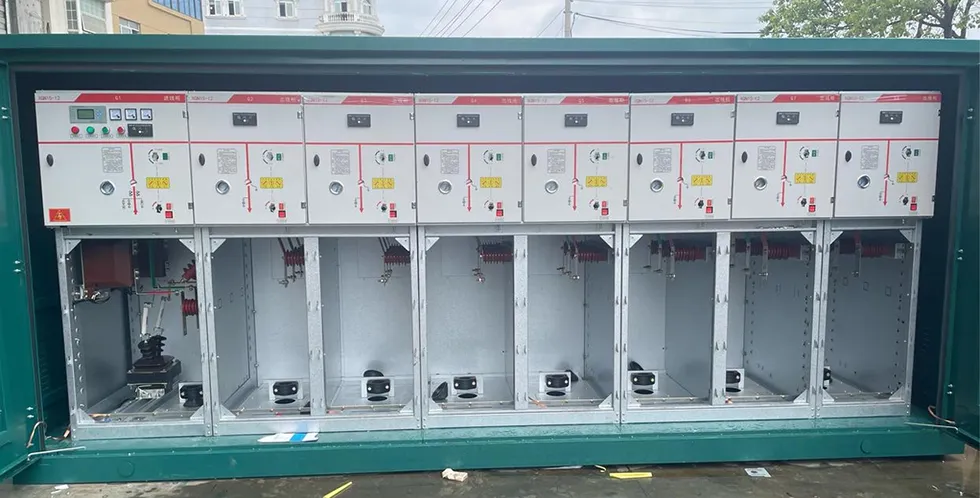

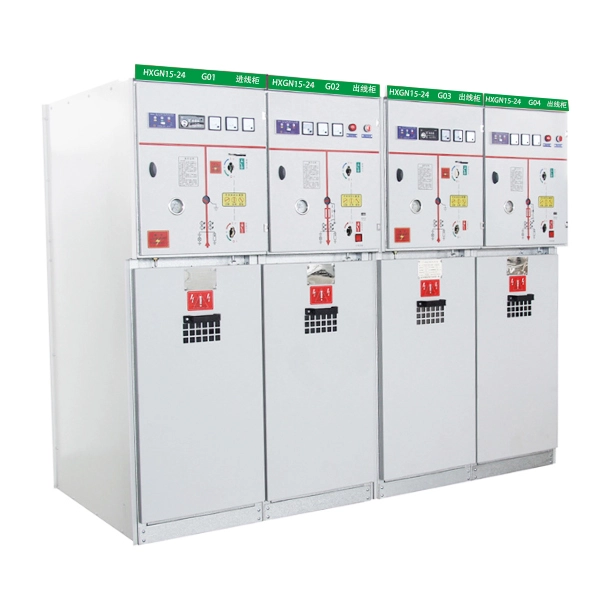

Панель RMU основного кольцевого блока среднего напряжения 22 кВ

Главный кольцевой блок является одним из основных продуктов, производимых Cotenele. Мы можем предоставить RMU с напряжением от 3,6 кВ до 40,5 кВ. Панель RMU среднего напряжения среднего напряжения серии XGN15-24 предназначена для трехфазных систем распределения электроэнергии переменного тока частотой 50 Гц с номинальным напряжением 24 кВ. Весь шкаф кольцевого главного блока имеет воздушную изоляцию для системы шин. XGN15-24 RMU, разработанный для современных распределительных сетей, представляет собой компактное, расширяемое и масштабируемое распределительное устройство в металлическом корпусе, подходящее для приложений автоматизации распределения. Продукт полностью соответствует стандартам IEC 62271-200 и отвечает требованиям проектов реконструкции городских электросетей и промышленного распределения электроэнергии.

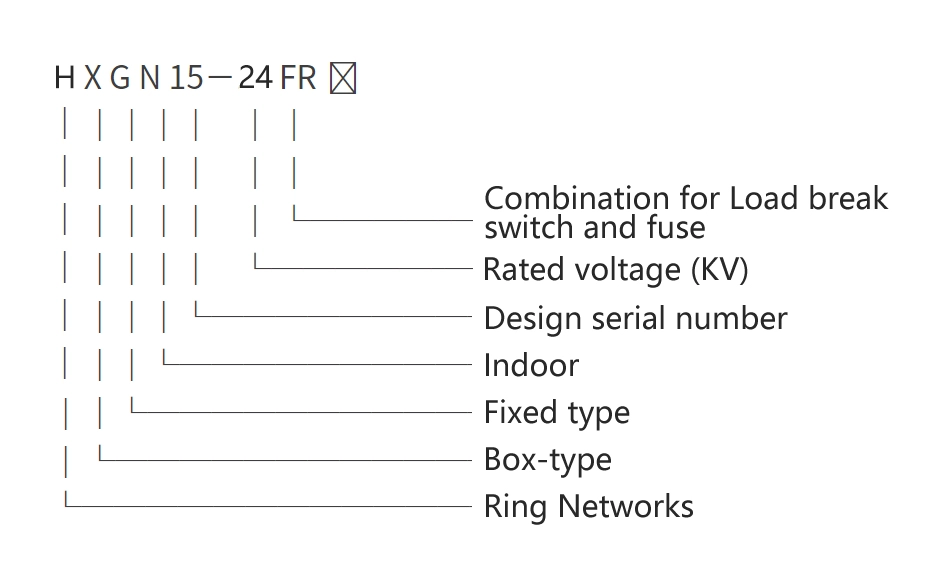

Модель и значения

Условия труда

1. Диапазон температур окружающей среды:Верхний предел составляет +40 °С, нижний предел – –25 °С. Средняя температура, измеренная за любой 24-часовой период, не должна превышать +35 °C.

2. Относительная влажность:Среднесуточная относительная влажность не превышает 95 %, а среднемесячная относительная влажность остается ниже 90 %.

3. Высота:Высота не более 1 000 м над уровнем моря.

4. Кондиционер:Окружающий воздух не содержит значительного загрязнения пылью, дымом, коррозийными или легковоспламеняющимися газами, паром или соляными брызгами.

5. Вибрационные и сейсмические условия:Возникающие внешние вибрации или движения грунта незначительны и не оказывают заметного влияния на оборудование.

Технические параметры

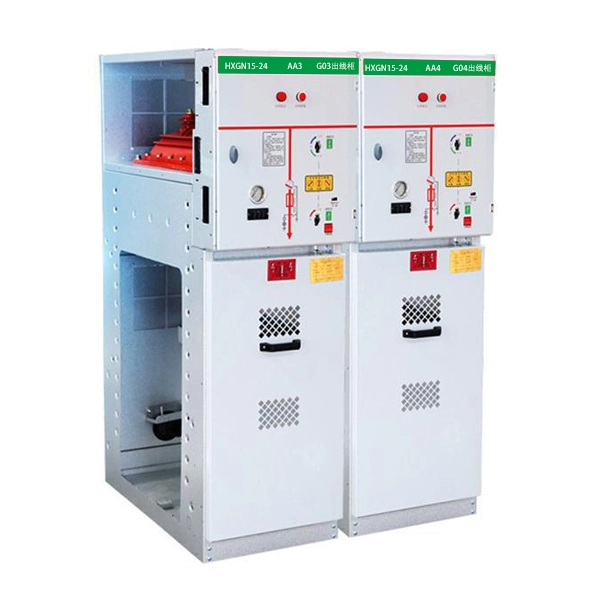

Структура продукта XGN15-24

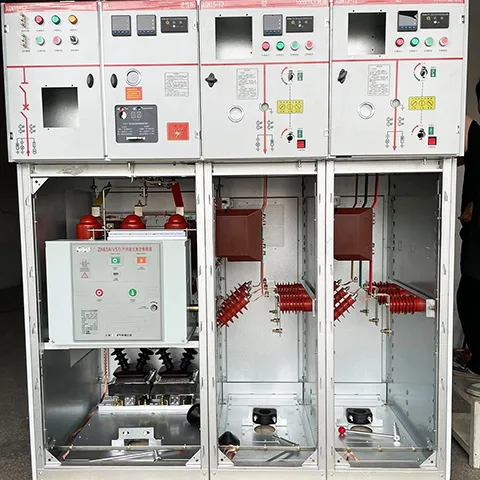

Панель RMU основного кольцевого блока среднего напряжения 22 кВ XGN15-24 состоит из четырех основных функциональных отсеков, каждый из которых выполняет разные роли в распределительном устройстве:

1. Шинный отсек

Отсек сборных шин расположен в верхней части кольцевого главного блока. Главные шины соединены вместе и проходят через весь корпус кольцевого главного блока. Основная роль этого отсека заключается в эффективном сборе и распределении энергии между несколькими взаимосвязанными блоками.

2. Отсек выключателя нагрузки (отсек главного выключателя)

Выключатели нагрузки (такие как FLN36-24 или FLN56) обычно устанавливаются в этом отсеке в качестве главного распределительного устройства. Корпус выключателя нагрузки отлит из эпоксидной смолы и заполнен газообразным гексафторидом серы в качестве изолирующей среды. На корпусе имеется смотровое окошко. Кроме того, по требованию заказчика отсек также может быть оборудован измерителем плотности газа шестифтористой серы или измерителем плотности газа с сигнальными контактами.

3. Кабельный отсек

Кабельные отсеки обычно имеют достаточно места для удобного подключения кабелей. Как одножильные, так и трехжильные кабели можно подключать через простые неэкранированные кабельные наконечники. В этом отсеке также могут быть установлены другие компоненты, такие как грозовые разрядники, трансформаторы тока и заземлители. На двери отсека имеются смотровые окошки и предохранительные устройства блокировки, а нижняя пластина включает в себя уплотнительную крышку, кабельные зажимы соответствующего размера и опорные рамы. Для установки кабеля нижняя пластина и передняя рама разбираются.

4. Отсек низковольтного управления.

Низковольтный отсек выполняет одновременно функцию системы блокировки и панели управления. В нем имеется пружинный приводной механизм с индикатором положения и механическая блокировка. Отсек также может быть оборудован вспомогательными контактами, катушками отключения, механизмами аварийного отключения, емкостными дисплеями, замками и электрическими устройствами управления. При необходимости можно заменить весь низковольтный отсек, такая модульная конструкция может повысить удобство эксплуатации.

5. Механизмы блокировки

Низковольтный отсек оборудован пятипозиционной механической блокировкой, предотвращающей неправильную последовательность операций. Эта комплексная конструкция блокировки обеспечивает безопасность эксплуатации.

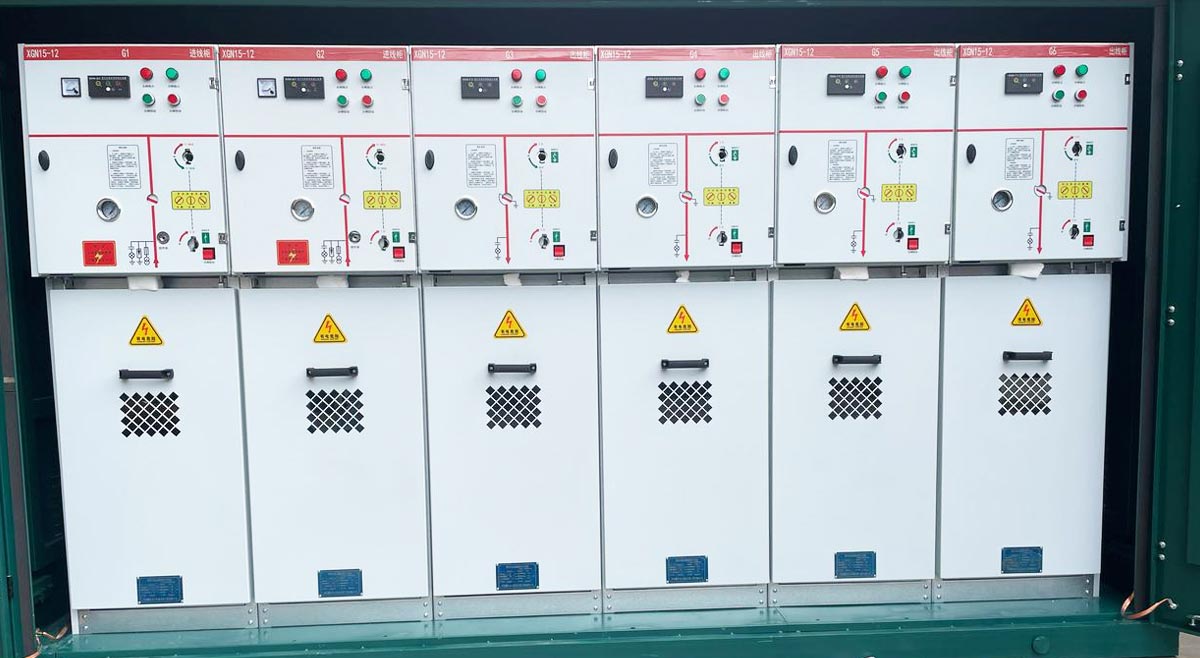

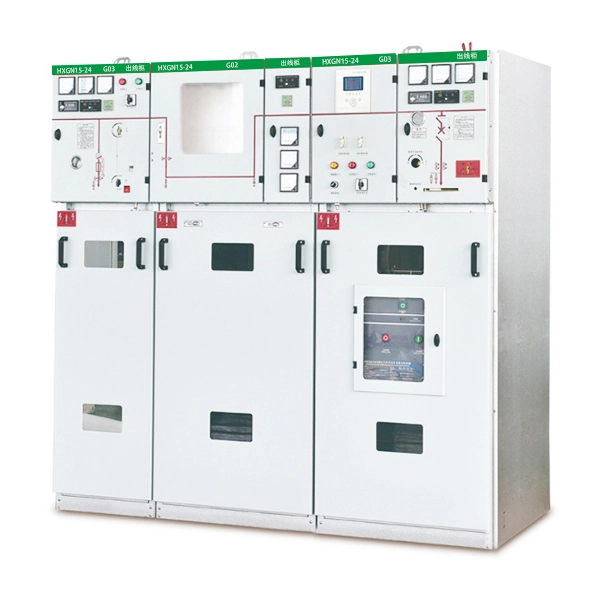

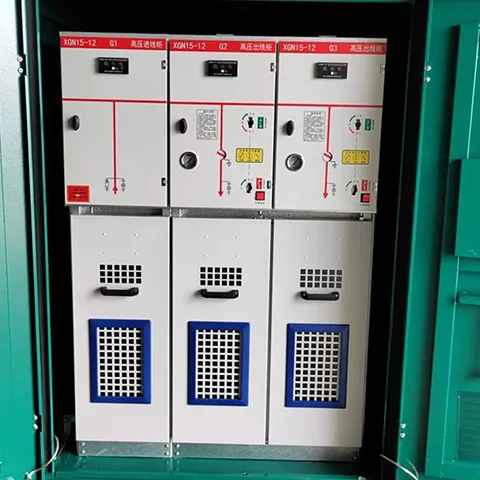

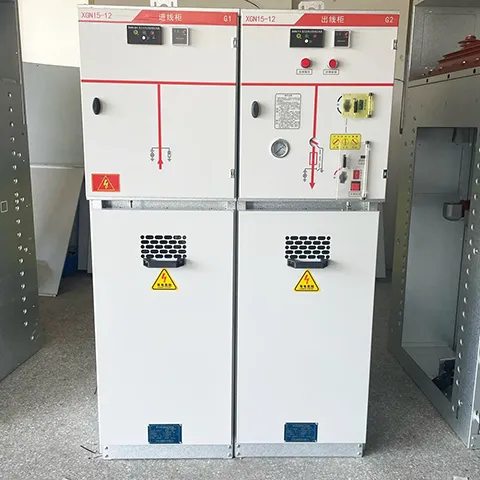

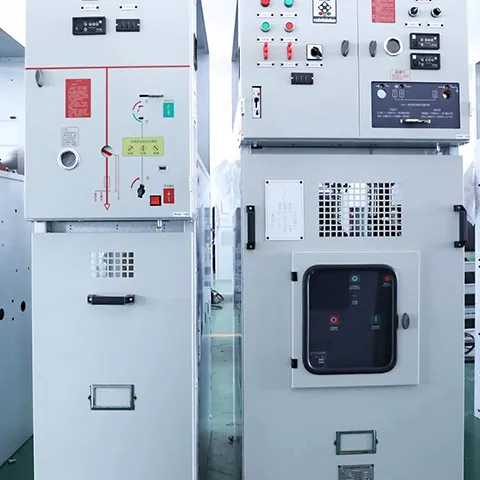

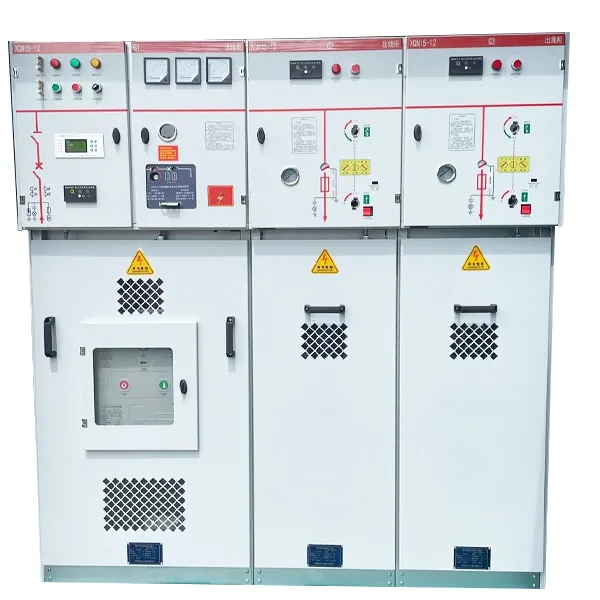

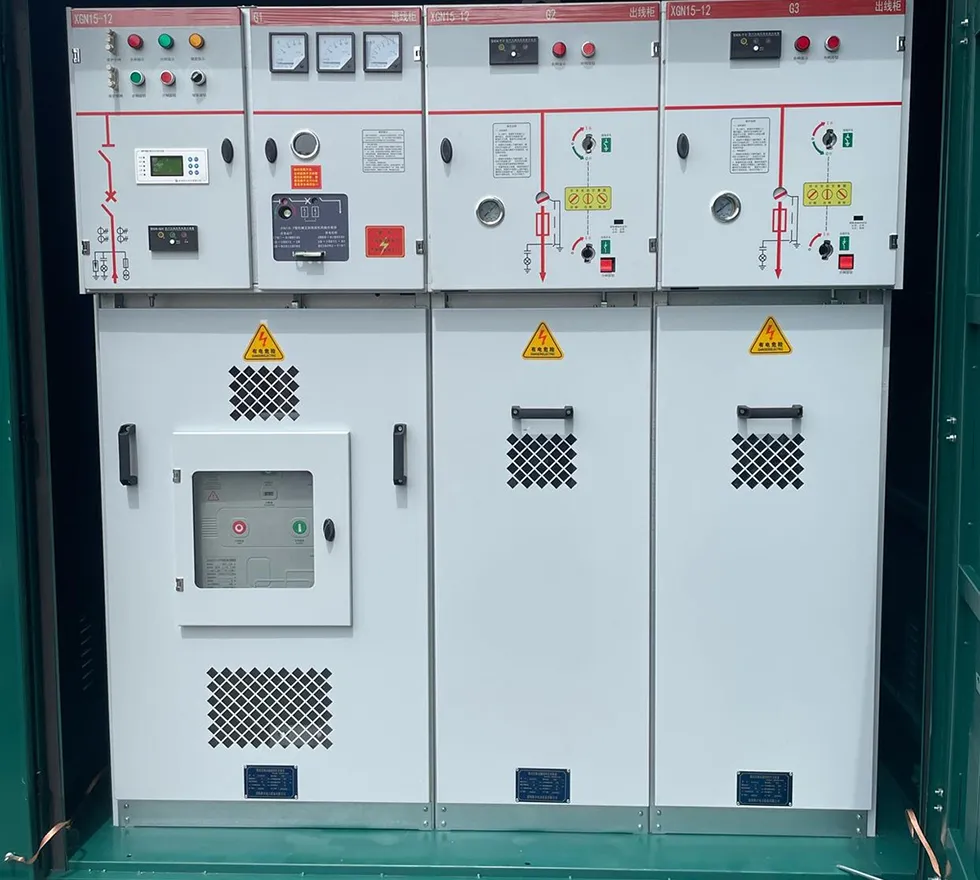

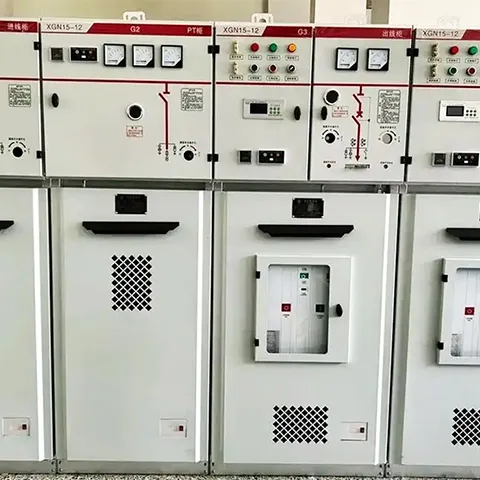

Продукция показывает
