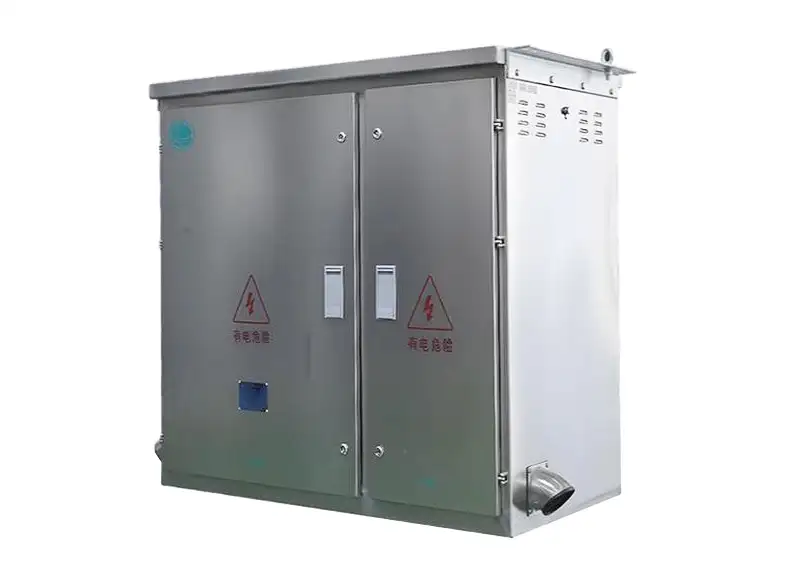

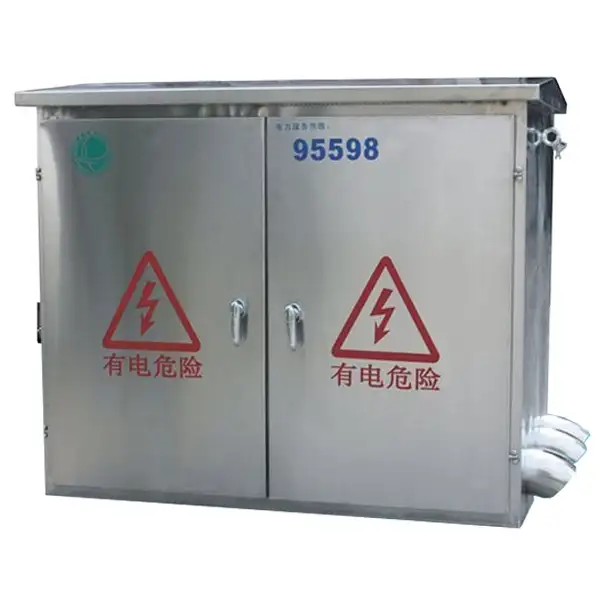

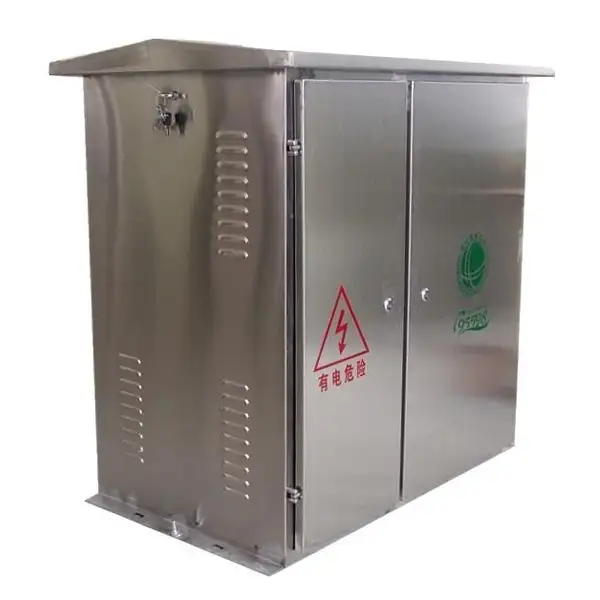

Распределительная коробка низкого напряжения JP Распределительное устройство низкого напряжения

Распределительное устройство низкого напряжения Cotenel JP сочетает в себе множество функций, таких как распределение мощности, управление, защита, компенсация реактивной мощности и учет энергии, а также дополнительный модуль защиты от утечки, доступный по запросу. Низковольтная встроенная распределительная коробка серии JP изготовлена ​​из высококачественной нержавеющей стали 201 или 304 с электростатическим порошковым покрытием. Эта распределительная коробка устойчива к атмосферным воздействиям и уменьшает визуальные блики, а дверная панель из пенопласта прочная и долговечная и может сохранять свою форму неизменной в течение длительного времени. Навесные замки, оснащенные низковольтной распределительной коробкой серии JP, повышают защиту от несанкционированного доступа, а стандартные боковые подъемные кольца упрощают установку и эксплуатацию на месте. Эта низковольтная распределительная коробка очень подходит для систем переменного тока частотой 50 Гц с номинальным напряжением ниже 0,4 кВ и соответствует стандартам GB7251.1‑1997 и ISO9001. Низковольтная распределительная коробка JP имеет компактные размеры, проста в установке и имеет низкие затраты на техническое обслуживание, что делает ее идеальной для использования на открытом воздухе или в сельской местности, где требуется высокий уровень защиты и надежная долгосрочная работа. Это идеальный выбор для современных низковольтных распределительных сетей.

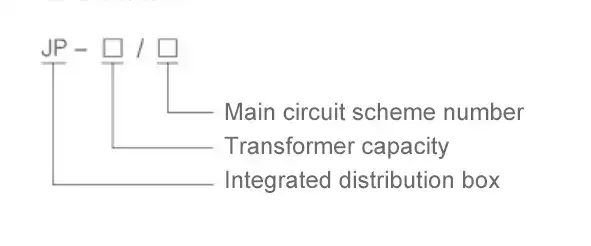

Модель и значения

Основные технические параметры

Условия труда

1. Температура окружающей среды:-25℃+40℃;

2. Относительная влажность воздуха:среднедневная не более 90%, среднемесячная не более 90%

3. Высота:не более 2000м;

4. Устанавливайте в месте, защищенном от сильной вибрации и ударов, а также в месте, где нет агрессивных газов.

Что такое распределительное устройство низкого напряжения JP?

Основой низковольтной встроенной распределительной коробки серии JP является структурная «интеграция», которая объединяет все функциональные модули, необходимые для всей зоны распределения электроэнергии, в прочный корпус, в том числе:

1. Распределение мощности:Распределительная коробка низкого напряжения JP позволяет безопасно и надежно распределять электроэнергию, выдаваемую трансформаторами, по различным ответвленным цепям;

2. Учет энергии:Низковольтные распределительные коробки JP могут точно измерять потребляемую мощность посредством встроенных помещений учета и трансформаторов тока и обычно имеют функции защиты от несанкционированного доступа;

3. Функция защиты:Эта распределительная коробка JP может обеспечивать защиту от перегрузки, короткого замыкания, утечки, повышенного напряжения, пониженного напряжения, потери фазы и перенапряжения для обеспечения электробезопасности; И управление и компенсация реактивной мощности.

4. Компенсация реактивной мощности:Функция компенсации реактивной мощности низковольтных встроенных распределительных коробок серии JP является одним из основных преимуществ шкафов JP, поскольку она может автоматически переключать банки конденсаторов в зависимости от нагрузки сети для компенсации реактивной мощности, значительно улучшая коэффициент мощности (до 0,95), уменьшая потери в линии и улучшая качество напряжения.

5. Внутренняя структура и характеристики.

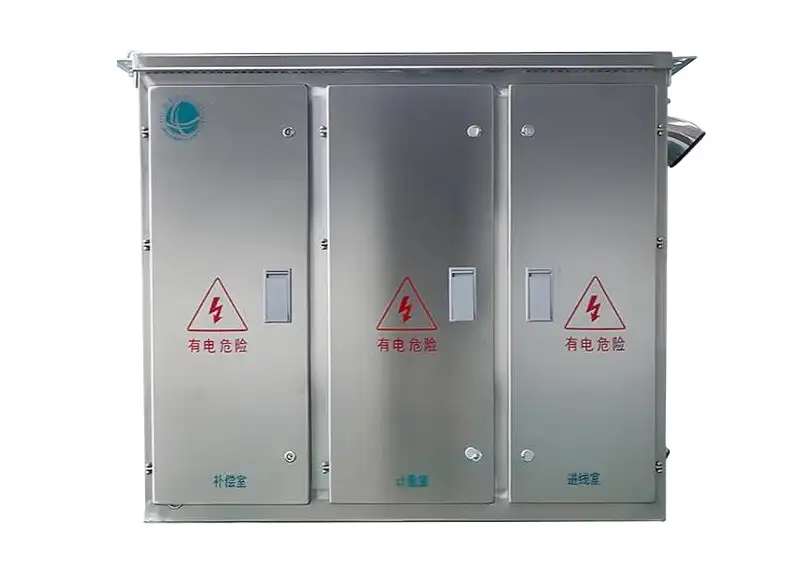

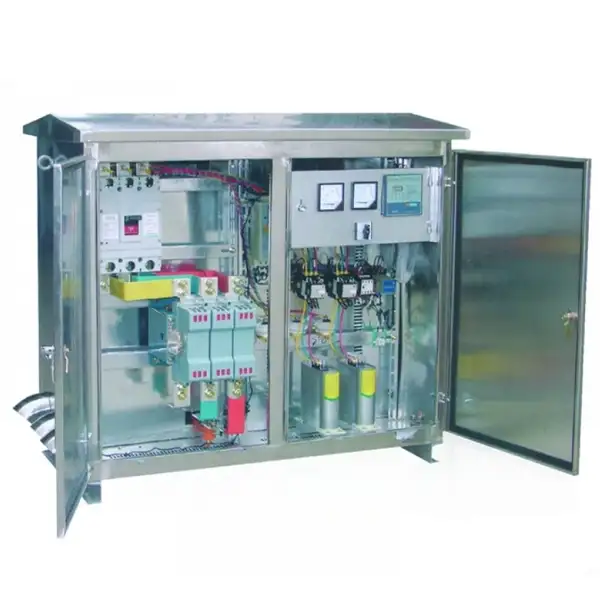

Низковольтная распределительная коробка JP имеет четкое функциональное зонирование, обычно разделенное на отсек измерения, отсек входящих линий, отсек фидерного выключателя и отсек компенсации реактивной мощности. Особенности этой конструкции делают установку, проверку и обслуживание очень удобными. Распределительная коробка JP предназначена специально для установки вне помещений. Ее корпус обычно изготавливается из высококачественной стали или нержавеющей стали с общим уровнем защиты IP44 (некоторые модели могут достигать IP65), что обеспечивает эффективную защиту от дождевой воды, пыли и электромагнитных помех. Шкаф также оснащен специальными водонепроницаемыми изгибами для ввода и вывода кабеля. Что касается разведки, шкафы JP нового поколения действуют как «периферийные нервы» интеллектуальной сети. Они объединяют внутренние модули для сбора данных, удаленной связи (GPRS/оптоволокно) и мониторинга нагрузки. Эти модули позволяют центру управления электропитанием выполнять удаленную телеметрию, удаленную сигнализацию, удаленное управление и удаленную настройку («четыре удаленные» функции), обеспечивая интеллектуальное управление сетью.

Типичная область применения панелей JP

1. Реконструкция сельской сети:Шкаф JP изначально был разработан для использования в сельской местности. Например, в проекте реконструкции сельской сети в северном округе после равномерной замены старого оборудования на новые шкафы JP коэффициент мощности в распределительной зоне увеличился с 0,75 до более 0,95, средний уровень потерь в линии снизился на 3–5 процентных пунктов, а количество аварий из-за низкого напряжения снизилось более чем на 60%, что значительно повысило надежность и безопасность электроснабжения.

2. Реконструкция старого городского поселка:Модернизация устаревших электрораспределительных объектов в городах, перегруженных растущими электрическими нагрузками, с помощью шкафов JP, которые объединяют функции компенсации реактивной мощности и интеллектуального мониторинга, может увеличить мощность электроснабжения примерно на 20% без добавления новой мощности, одновременно эффективно решая проблемы нестабильности напряжения.

3. Промышленные и горнодобывающие предприятия и коммерческие комплексы:На заводах, в уличном освещении, в жилых комплексах и подобных местах шкафы JP не только выполняют основное распределение электроэнергии, но и их функция компенсации реактивной мощности также позволяет сэкономить значительную сумму на основных расходах на электроэнергию.

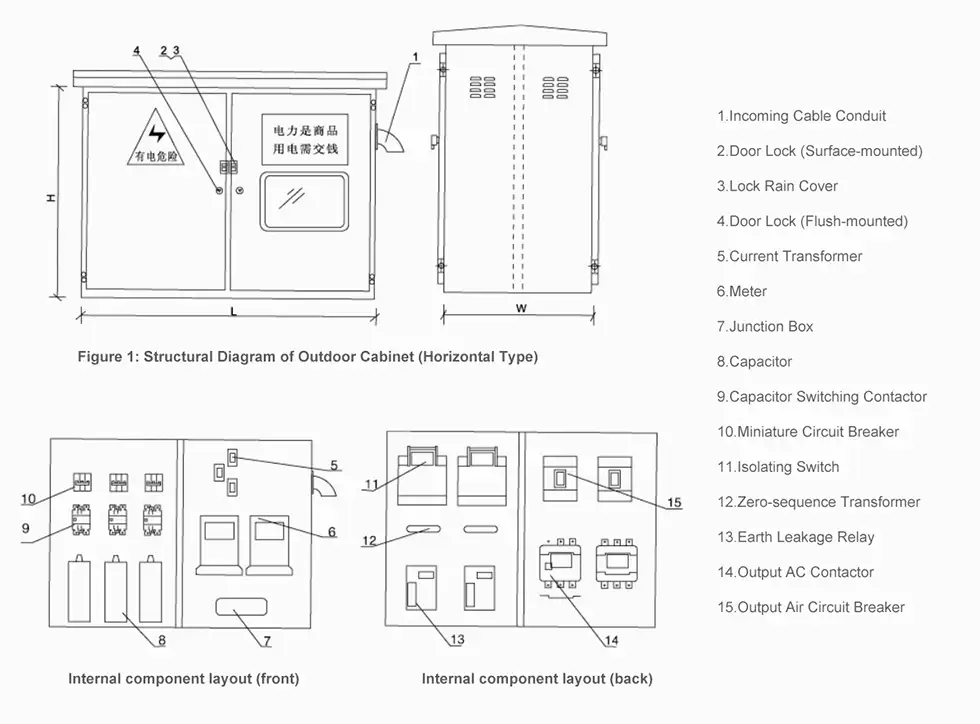

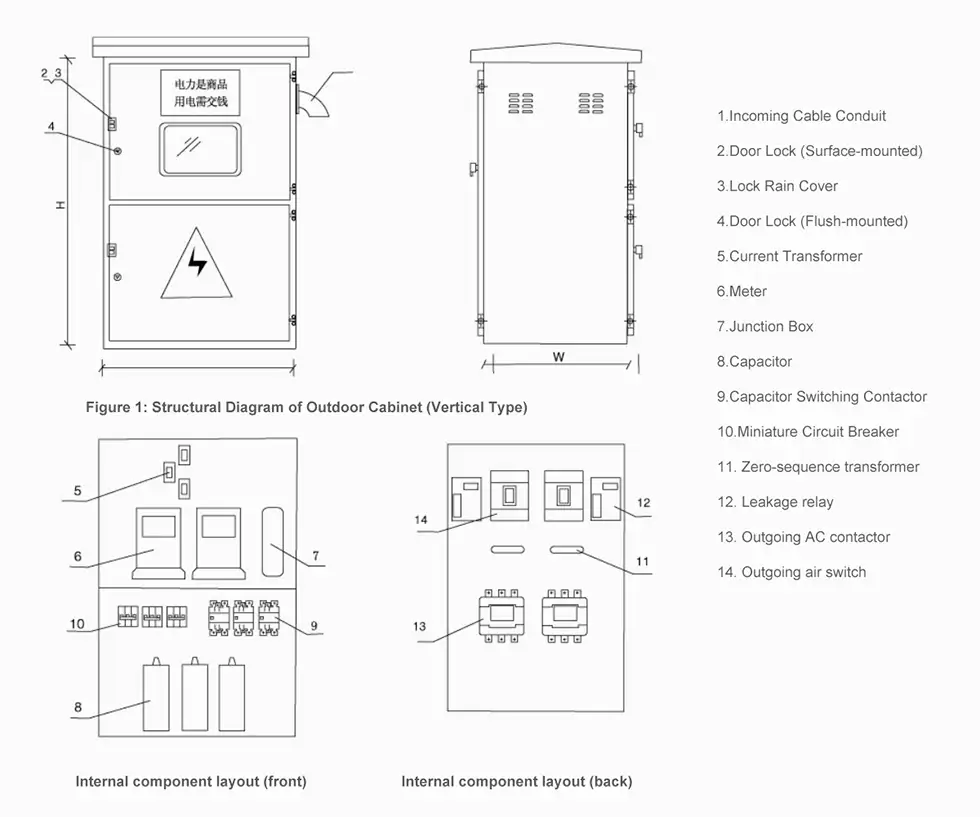

Принципиальная схема конструкции и размеров коробки

Размеры горизонтального ящика

Внешние размеры вертикального короба

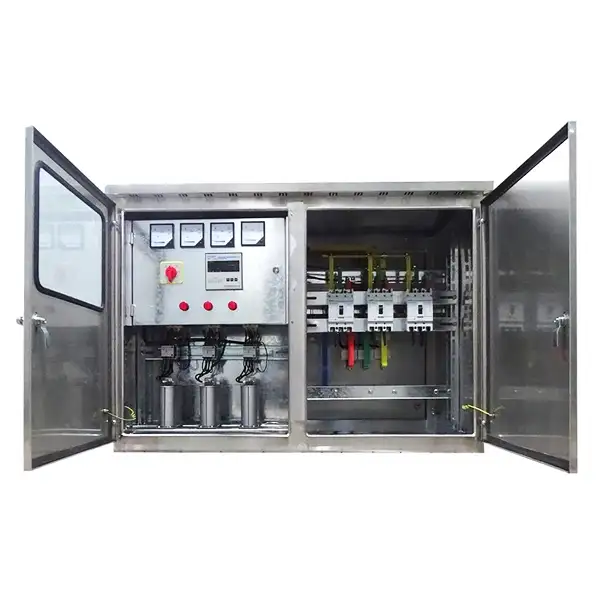

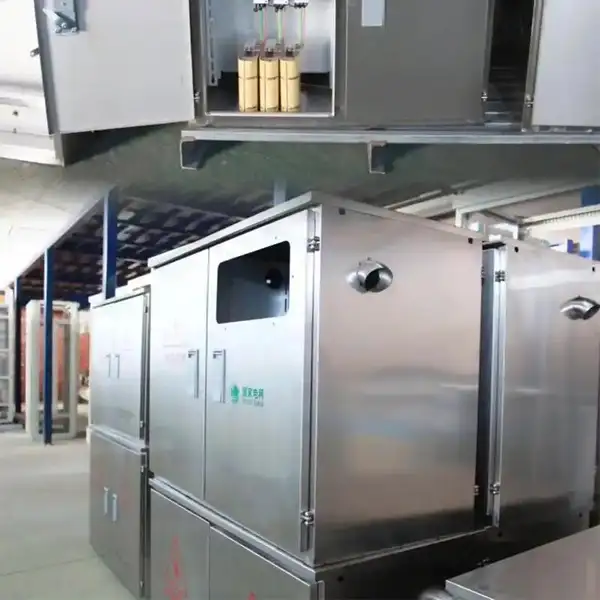

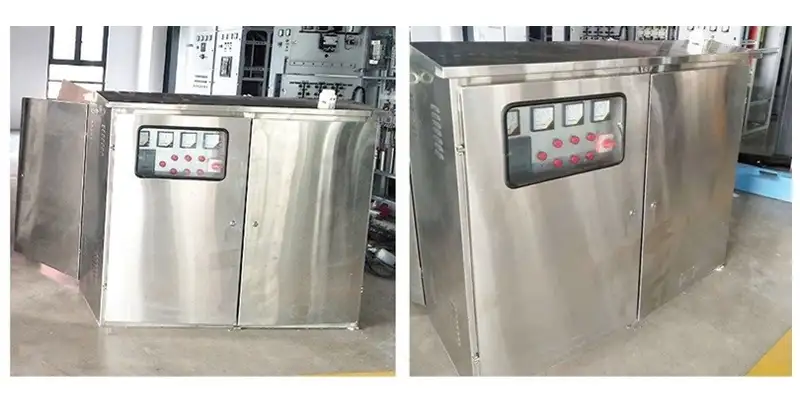

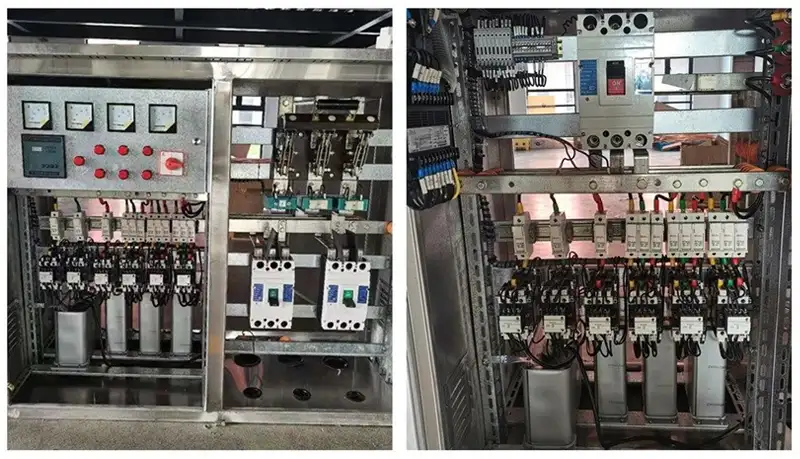

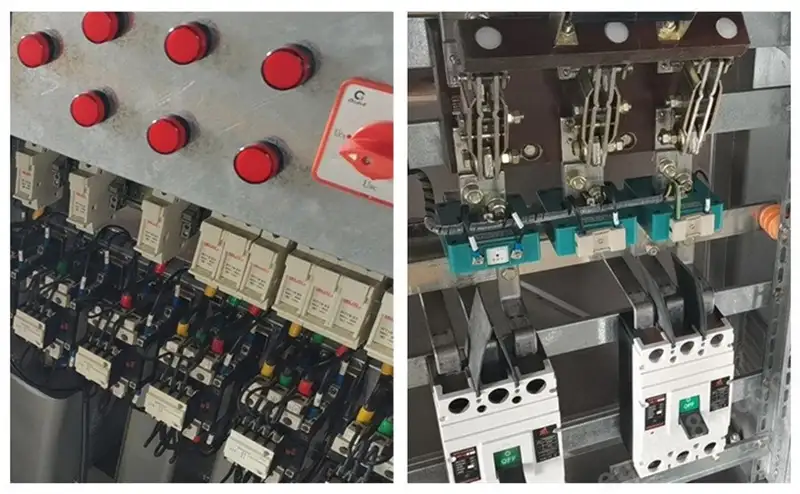

Продукты показывают
