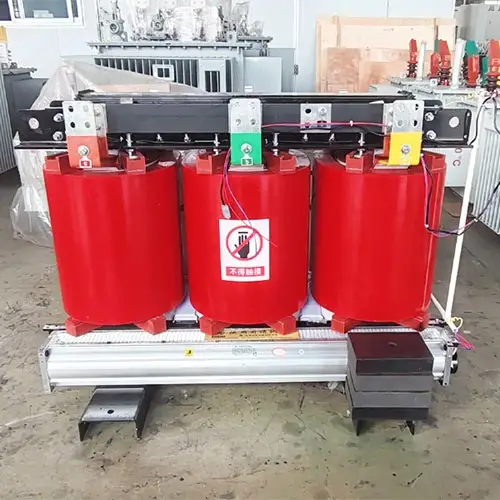

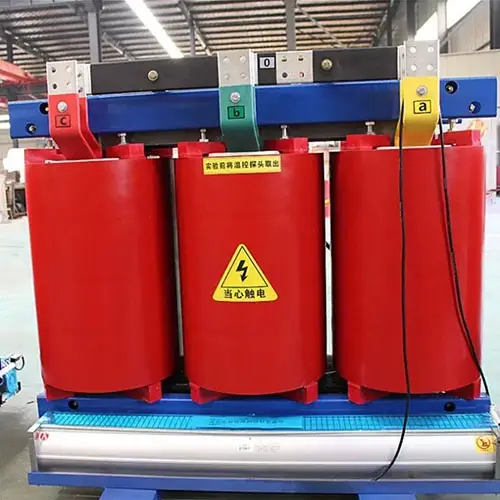

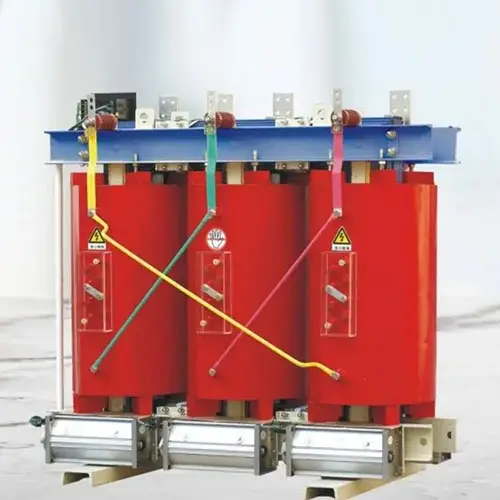

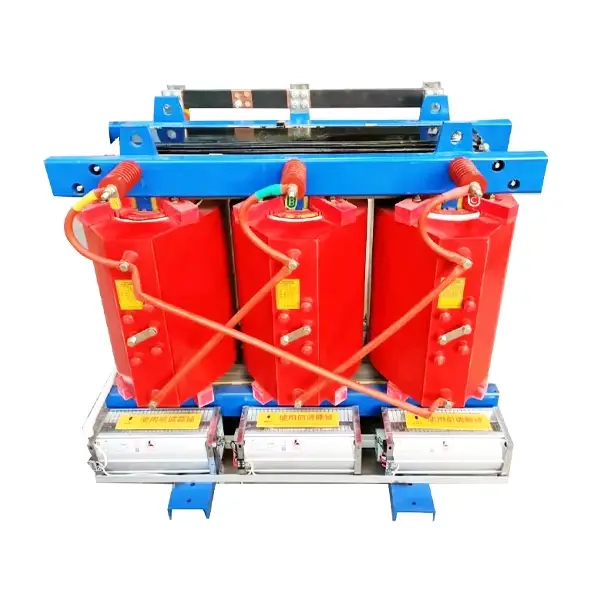

Электрический распределительный трансформатор сухого типа 20 кВ

Электрический распределительный трансформатор сухого типа 20 кВ

Cotenele — крупный производитель и экспортерЭлектрический распределительный трансформатор сухого типа 20 кВиз Китая. Наши сухие трансформаторы 20 кВ обладают следующими характеристиками:больший радиус электропитания, меньшее падение напряжения, снижение потерь в сети и меньший расход цветных металлов. Эти сухие трансформаторы 20 кВ все чаще используются в высотных зданиях, коммерческих центрах, нефтехимических заводах, шахтах, электростанциях, аэропортах и ​​многих других местах.

The Электрический распределительный трансформатор сухого типа 20 кВпроизводства компании Cotenele является важным оборудованием в системе распределения электроэнергии 20 кВ. Уровень его напряжения находится в пределах от 10 кВ до 35 кВ. Он компенсирует недостатки линий электропередачи 10 кВ и является ключевым продуктом для распределения электроэнергии, рекомендованным Государственной сетевой корпорацией Китая и различных провинций. В сухом трансформаторе 20 кВ в основном используются твердые изоляционные материалы и система воздушного охлаждения. Он имеетотличные показатели безопасности, хорошая экологическая совместимость, низкие требования к техническому обслуживаниюи становится все более популярным в современных системах распределения электроэнергии. В отличие от масляных трансформаторов, трансформаторы сухого типа не имеют таких проблем, как утечка масла, риск пожара и загрязнение окружающей среды. Наши сухие трансформаторы 20 кВ соответствуют соответствующим международным стандартам.МЭК 60076-11 и IEEE C57.12.01..

Основные технические параметры

Условия эксплуатации

Нормальные условия обслуживания:

1. Высота: ≤1000 м (стандартный тип)

2. Температура окружающей среды:

3. Максимум: +40°С.

4. Минимум: -25°С (наружный сухой тип); -5°C (в помещении сухого типа)

5. Максимальная среднемесячная температура: 30°C.

6. Максимальная среднегодовая температура: 20°C.

7. Относительная влажность: должна быть ниже 93%; отсутствие конденсата на поверхностях змеевика

8. Электропитание: Трехфазное напряжение должно быть примерно симметричным; форма волны напряжения должна быть приблизительно синусоидальной

Особые условия:

Для высоты более 1000 м может поставляться сухой трансформатор с высотной модификацией (плато).

Что такое сухой трансформатор 20 кВ?

A Сухой трансформатор 20 кВпредставляет собой трансформатор с номинальным первичным напряжением 20 кВ, сердечник и обмотки которого не погружены в изоляционное масло. Вместо этого он опирается наконвекция воздуха для охлаждения— отсюда и название «сухой тип». Проще говоря, сердечник и катушки не заполнены маслом; они имеют твердую изоляцию, обычно с помощью эпоксидной смолы.

Принцип его работы основан наэлектромагнитная индукция. При подаче на первичную (высоковольтную) обмотку переменного тока в железном сердечнике создается переменный магнитный поток. Этот поток связывается со вторичной (низковольтной) обмоткой и индуцирует в ней электродвижущую силу (ЭДС). Выбрав соответствующее соотношение витков первичной и вторичной обмоток, входное напряжение 20 кВ можно уменьшить (или увеличить) до желаемого выходного напряжения, например 0,4 кВ, 10 кВ или других уровней напряжения.

Внутренняя структура в основном состоит из следующих частей:

1. Ядро:изготовлены из холоднокатаных листов электротехнической стали с ориентированной текстурой и соединены под углом 45° для уменьшения потерь. Сердечник зажимается с помощью бандажа без отверстий и жестких механизмов с натяжными пластинами, а его поверхность часто покрывается специальной смолой для защиты от влаги и ржавчины.

2. Обмотки:Обмотка низкого напряжения (LV) наматывается медной фольгой полной ширины на специальной машине для намотки фольги с использованием двух осевых каналов охлаждения на колонну. Обмотка высокого напряжения (ВН) имеет секционированную слоистую структуру с одним осевым каналом охлаждения. Обе обмотки оснащены охлаждающими каналами сотового типа со стандартными металлическими пластинами для хорошего отвода тепла.

3. Система изоляции:Между обмотками ВН и НН помещается изолирующий цилиндр для обеспечения электрического зазора. Вся катушка в сборевакуумное литье с эпоксидной смолой, образуя плотную твердую структуру без пустот, которая обеспечивает высокую механическую прочность, отличную электрическую изоляцию и превосходную влагостойкость.

4. Система контроля температуры:встроенные датчики температуры (обычно размещаемые в верхней части катушек низкого напряжения) непрерывно контролируют температуру обмотки. Система обеспечивает автоматическое последовательное (циклическое) отображение температуры каждой фазы, а также контакты сигнализации и отключения для защиты от перегрева.

Особенности продукта

Сухой трансформатор 20 кВ обладает следующими примечательными особенностями:

1. «Три минимума и три максимума»:низкие потери, низкий уровень шума, низкий уровень частичных разрядов; высокая механическая прочность, высокая электрическая прочность и высокая термическая стойкость.

2. Безопасный и экологически чистый:огнестойкий, взрывозащищенный, экологически чистый; может быть установлен непосредственно в центрах нагрузки.

3. Высокая устойчивость к короткому замыканию:корпус, отлитый из эпоксидной смолы, имеет плотную структуру, которая без повреждений выдерживает электродинамические силы короткого замыкания.

4. Низкий уровень частичных разрядов:можно контролировать ниже 10 пКл (некоторые продукты премиум-класса достигают <5 пКл).

5. Отличная влагостойкость:может нормально работать при 100% влажности; после выключения перед повторным включением предварительной сушки не требуется.

6. Высокая перегрузочная способность:может непрерывно работать при нагрузке 120% без принудительного воздушного охлаждения; с принудительным воздушным охлаждением (AF) он выдерживает 150 % номинальной нагрузки.

7. Не требует обслуживания:низкие потери и экономичная эксплуатация; практически не требует обслуживания.

8. Компактный и легкий:небольшая занимаемая площадь и низкие затраты на установку.

Классификация продукции для сухого трансформатора 20 кВ

Преимущества продукта

1. Повышение эффективности поставок:Увеличенное расстояние передачи, минимизированное падение напряжения и меньшие потери в линии обеспечивают превосходное качество электроэнергии.

2. Значительная энергоэффективность:отличается исключительно низкими потерями на холостом ходу и под нагрузкой, полностью отвечает строгим требованиям новейших технологий.ГБ20052-2024стандарт энергоэффективности.

3. Гибкая установка:может быть децентрализовано в центрах нагрузки без необходимости в маслосборных ямах или противопожарных перегородках, что снижает капитальные вложения.

4. Низкие эксплуатационные расходы:необслуживаемая конструкция приводит к низким общим эксплуатационным расходам.

5. Высокая надежность:высокая механическая прочность, хорошие сейсмические характеристики и отличная способность выдерживать грозовые импульсы.

6. Сильная адаптируемость:нечувствителен к влажности и пыли, подходит для суровых условий с высокими требованиями пожарной безопасности, нестабильными нагрузками или загрязненными/влажными условиями.

Сценарии применения

Сухие трансформаторы 20 кВ широко применяются в:

1. Городская инфраструктура:модернизация городских сетей, высотные здания, бизнес-центры, коммерческие комплексы

2. Общественные объекты:театры, больницы, гостиницы, школы

3. Транспорт:туннели, метро, ​​железнодорожные вокзалы, порты, аэропорты

4. Производство и распределение электроэнергии:электростанции, подземные подстанции, комплектные подстанции, электростанции

5. Промышленные отрасли:нефтехимическая, горнодобывающая, заводские мастерские, станки с ЧПУ

6. Возобновляемая энергия и центры обработки данных:ветер, фотоэлектрические проекты, центры облачных вычислений

7. Особые локации:лаборатории, городские подстанции в густонаселенных районах и любые объекты, требующие пожаро-, взрыво- и влагозащиты.

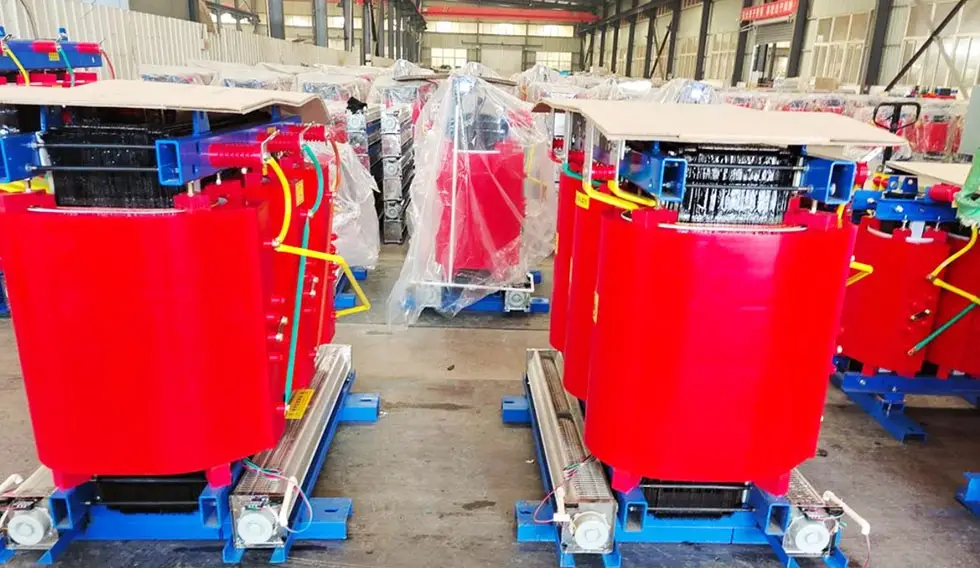

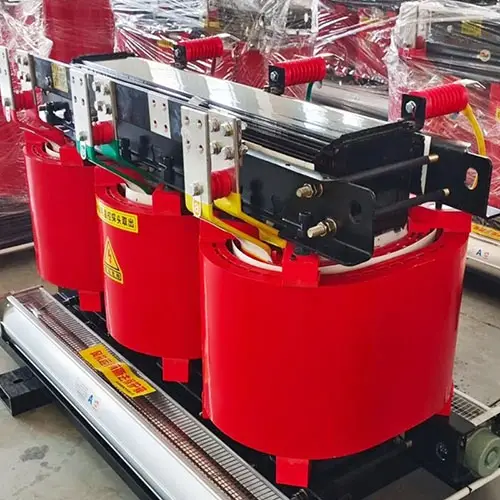

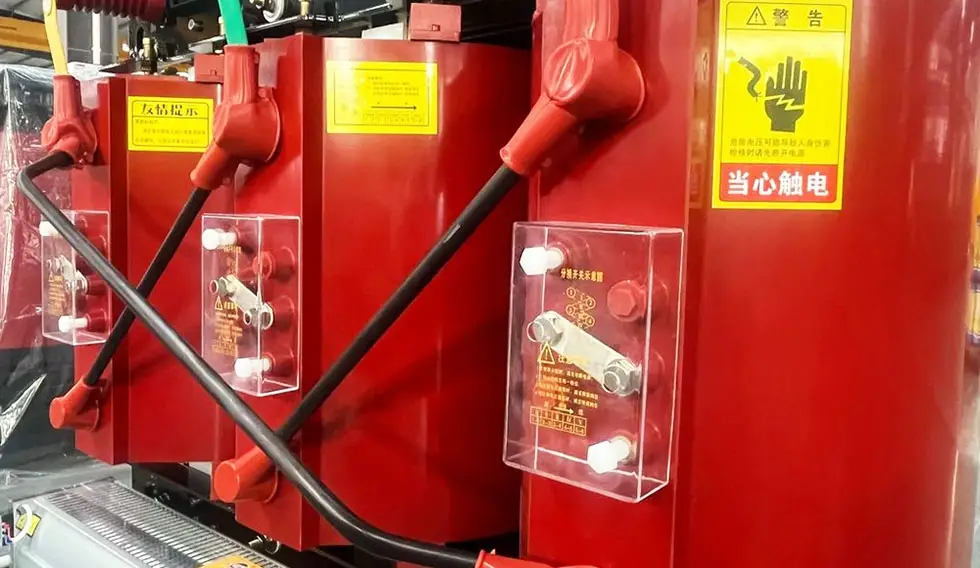

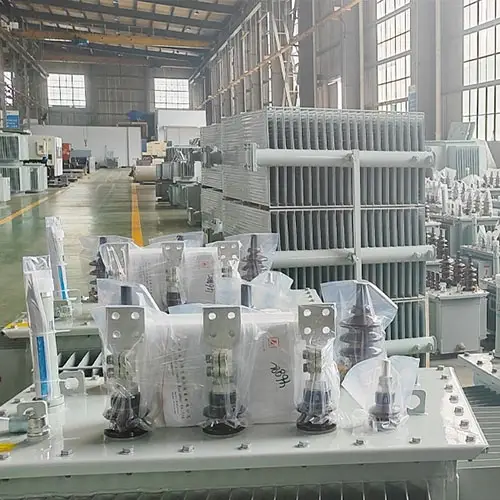

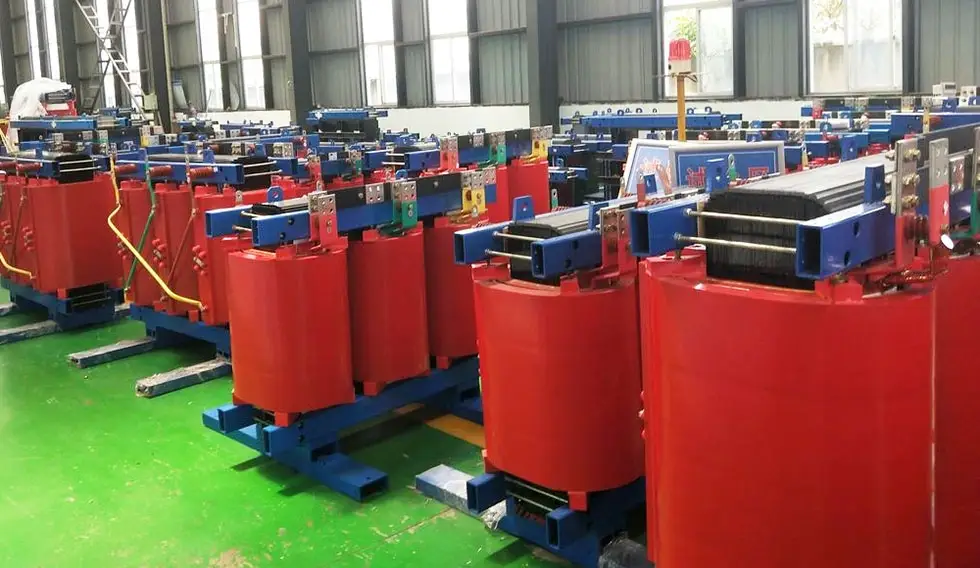

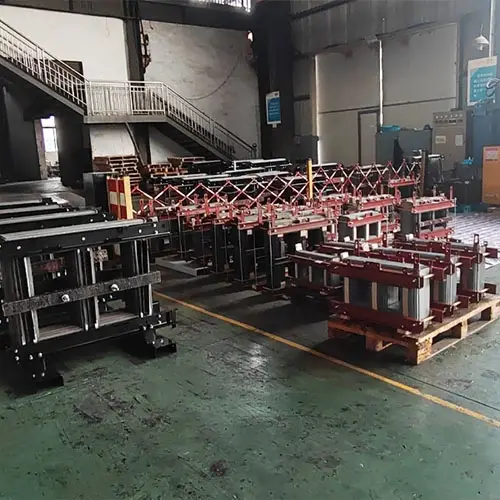

Семинар-шоу

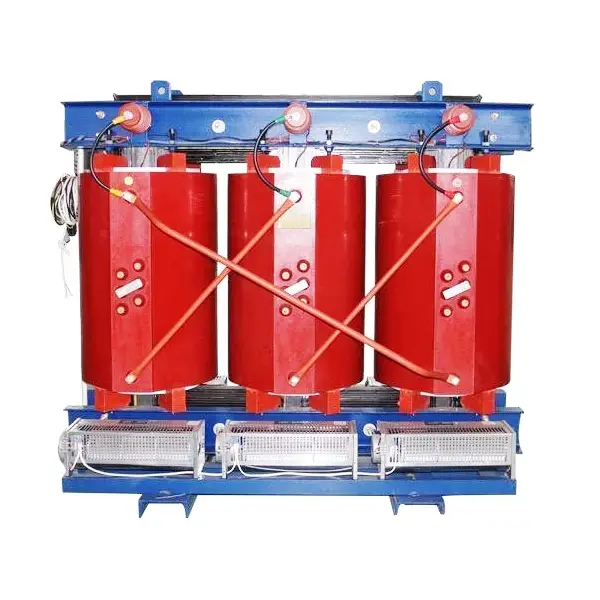

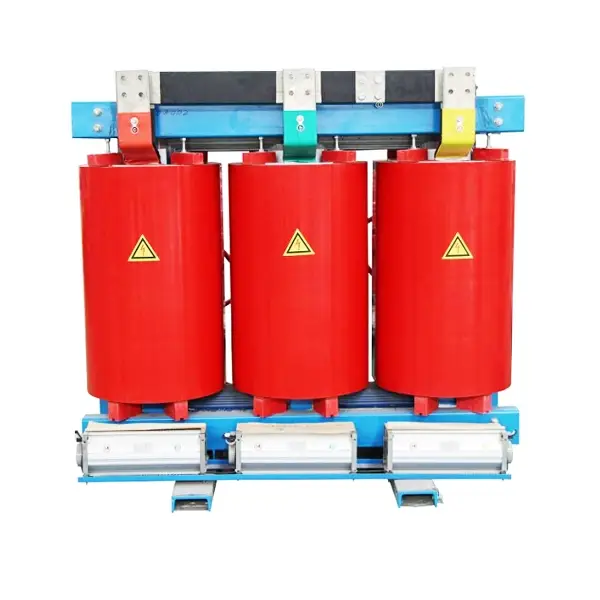

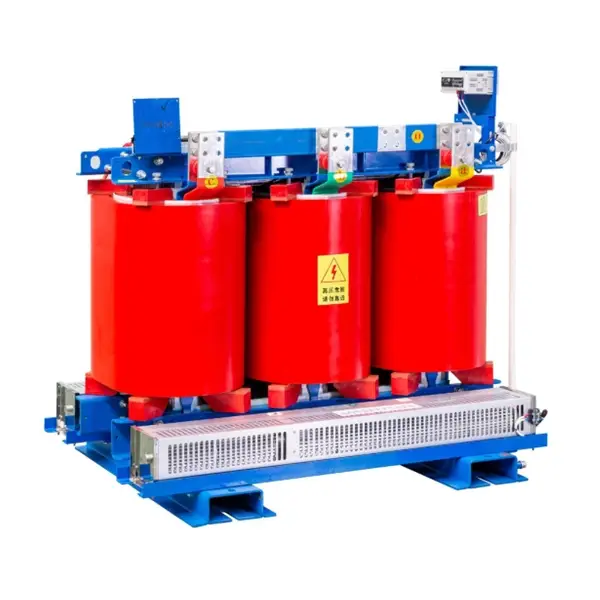

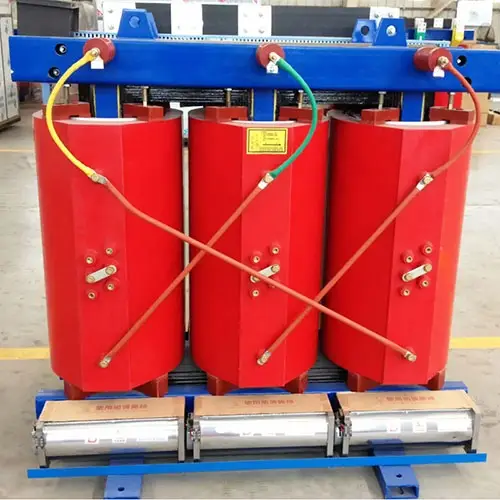

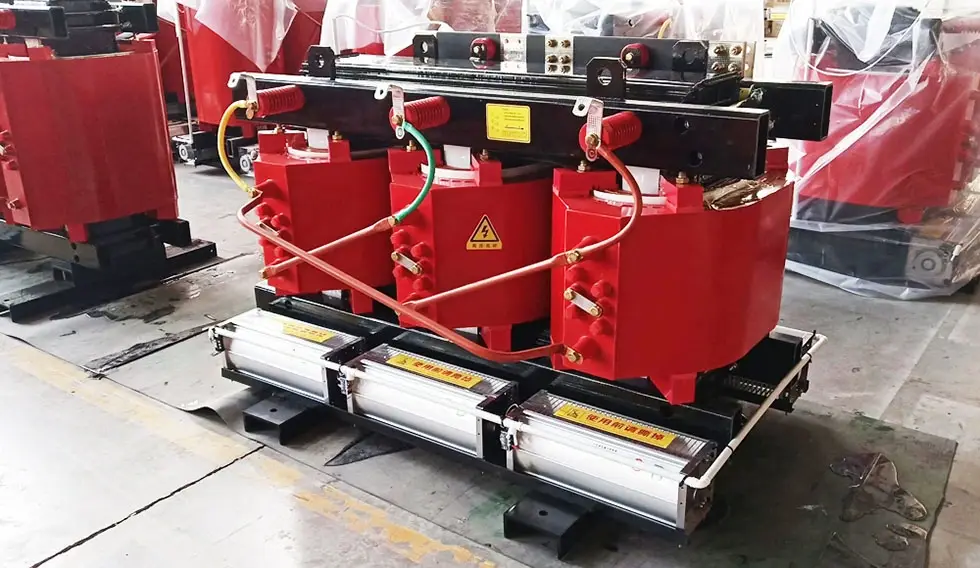

Продукция Показать
