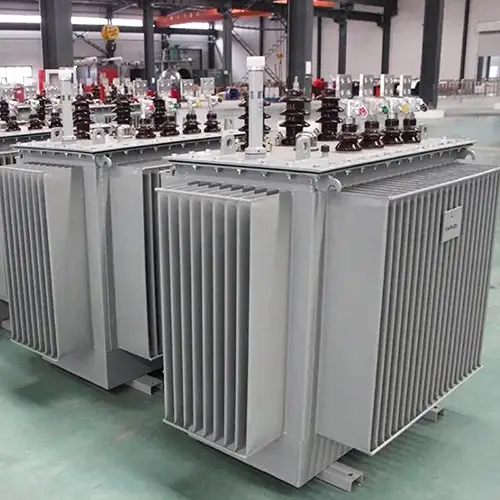

Являясь производителем и экспортеромМасляный распределительный силовой трансформатор 10 кВВ Китае мы поставили множество силовых трансформаторов на зарубежные рынки, такие как Европа, Африка, Южная Америка, Ближний Восток и т. д. В масляных трансформаторах на 10 кВ в качестве основной изоляционной среды используется изоляционное масло, а также масло в качестве охлаждающей среды. Этот распределительный трансформатор обладает выдающимися преимуществами, такими какнизкая стоимость, отличное рассеивание тепла, высокая перегрузочная способность и длительный срок службы., что делает их давним основным выбором в сценариях распределения среднего и низкого напряжения. Наш масляный распределительный силовой трансформатор 10 кВ соответствует соответствующему международному стандарту.МЭК60076и родные стандартыГБ/Т 6451-2023, ГБ 1094и т. д.
| Стандартная категория | Стандартное имя |
| Национальный (ГБ/Т) | GB/T 1094.1-2013 Силовые трансформаторы. Часть 1: Общие сведения. |
| GB/T 1094.2-2013 Силовые трансформаторы. Часть 2. Повышение температуры жидкостных трансформаторов. | |
| GB/T 1094.3-2017 Силовые трансформаторы. Часть 3. Уровни изоляции, диэлектрические испытания и внешние зазоры в воздухе. | |
| GB/T 1094.5-2008 Силовые трансформаторы. Часть 5. Способность выдерживать короткое замыкание. | |
| GB/T 1094.10-2003 Силовые трансформаторы. Часть 10. Определение уровней звука. | |
| Международный (МЭК) | IEC 60076-1:2011 Силовые трансформаторы. Часть 1. Общие положения. |
| IEC 60076-2:2011 Силовые трансформаторы. Часть 2. Повышение температуры жидкостных трансформаторов. | |
| IEC 60076-3:2013+AMD1:2018 Силовые трансформаторы. Часть 3. Уровни изоляции, диэлектрические испытания и внешние зазоры в воздухе. | |
| IEC 60076-5:2006 Силовые трансформаторы. Часть 5. Способность выдерживать короткое замыкание. | |
| IEC 60076-10:2016 Трансформаторы силовые. Часть 10. Определение уровней звука. |

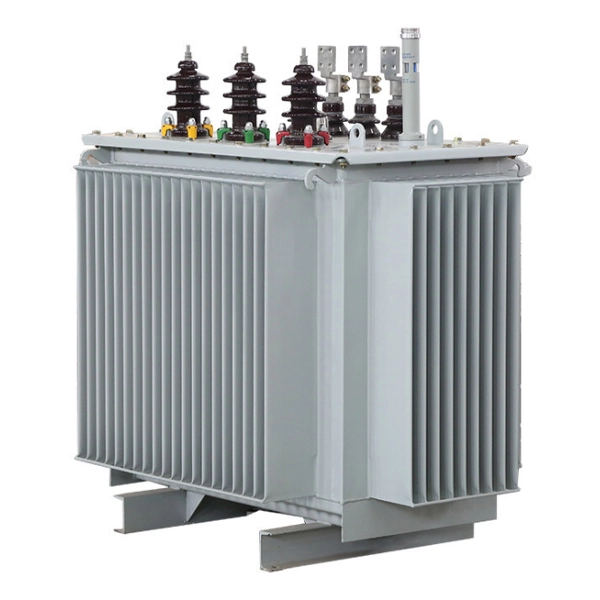

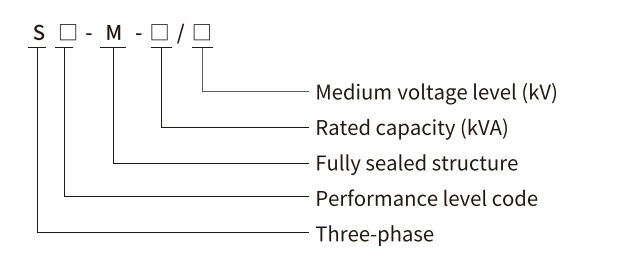

Масляный распределительный трансформатор на 10 кВ (обычно называемый «распределительным трансформатором») представляет собой статическое электрическое устройство, используемое в распределительных системах для преобразования переменного напряжения и тока и передачи электрической энергии на основе закона электромагнитной индукции, с обмотками, изолированными изолирующим маслом. Обычно это относится к трансформаторам, работающим в распределительных сетях классом напряжения 10 кВ, номинальной мощностью 6300 кВА или ниже, непосредственно обеспечивающим электроэнергию конечным потребителям.

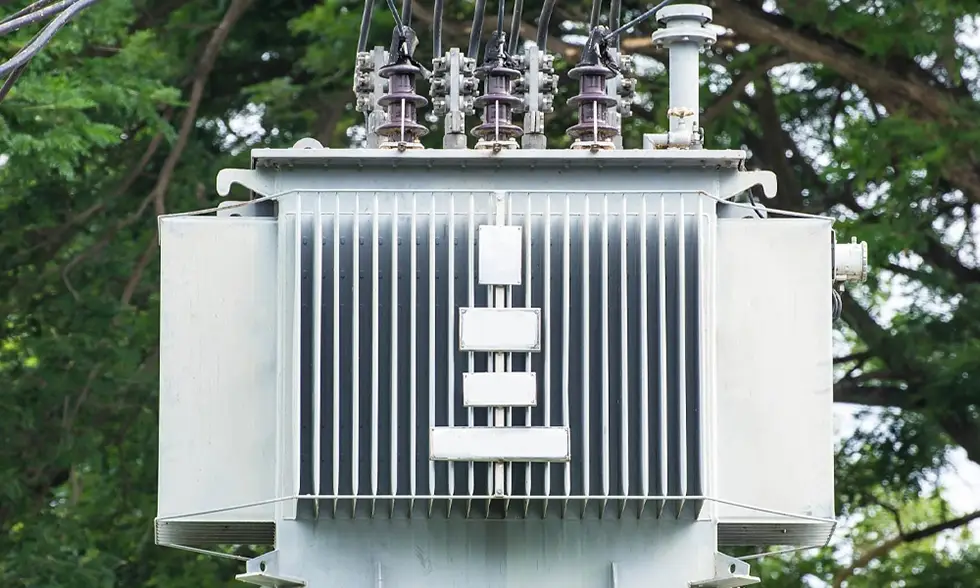

Силовые трансформаторы этого типа подходят для переменного тока частотой 50/60 Гц и максимальной трехфазной номинальной мощностью до 2500 кВА (максимальная однофазная мощность 833 кВА, обычно не рекомендуется). Их можно использовать внутри или снаружи помещения. Агрегаты мощностью ≤315 кВА могут монтироваться на опоре. Стандартные условия эксплуатации: температура окружающей среды не выше 40°С и не ниже -25°С; максимальная среднесуточная температура 30°С; максимальная среднегодовая температура 20°С; относительная влажность ≤90% (при температуре окружающей среды 25°C); высота ≤1000м. Если условия отличаются от приведенных выше, соответствующие корректировки рейтинга должны быть сделаны в соответствии с соответствующими стандартами.

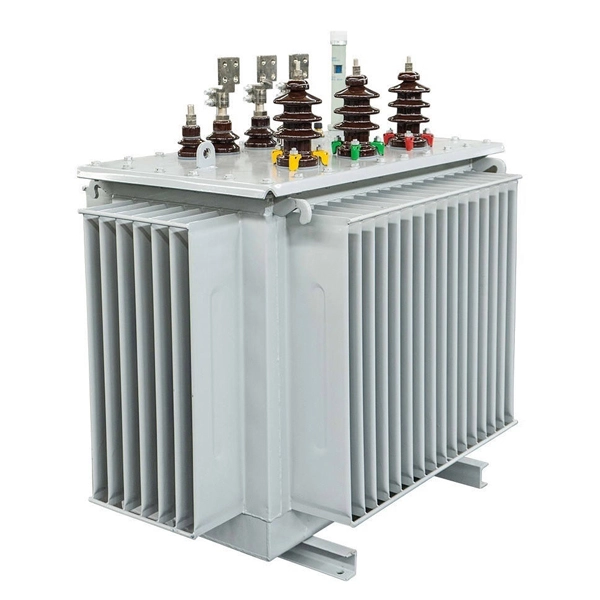

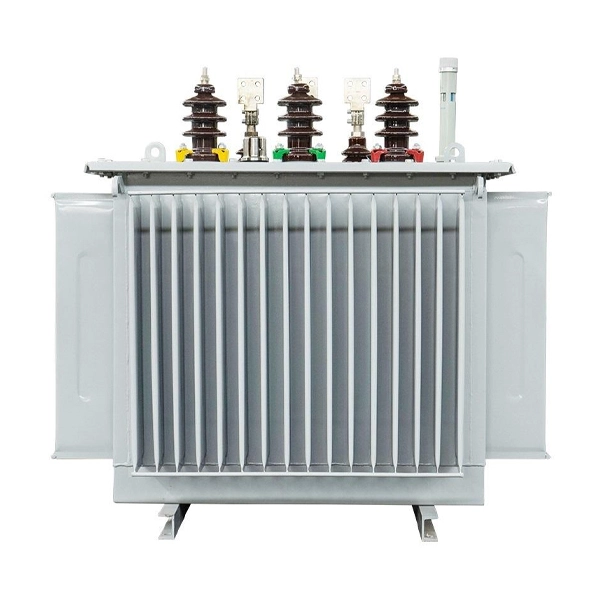

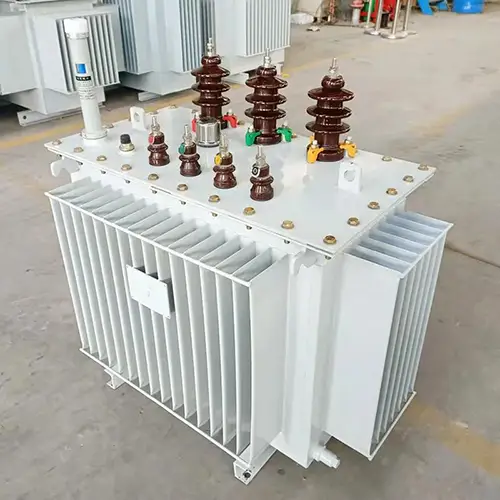

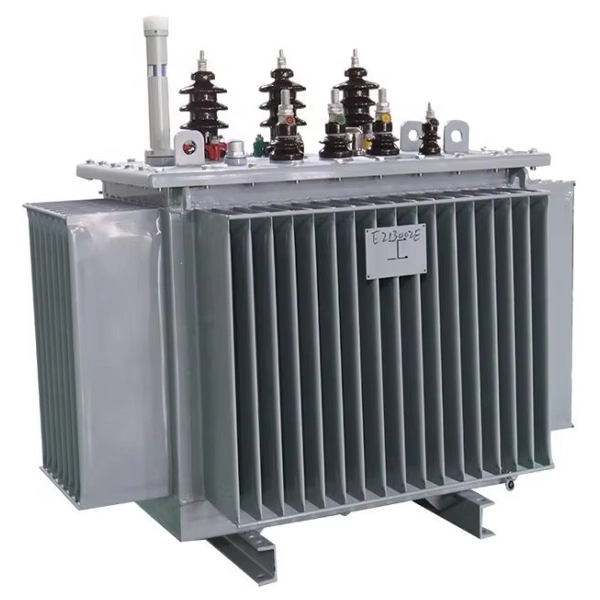

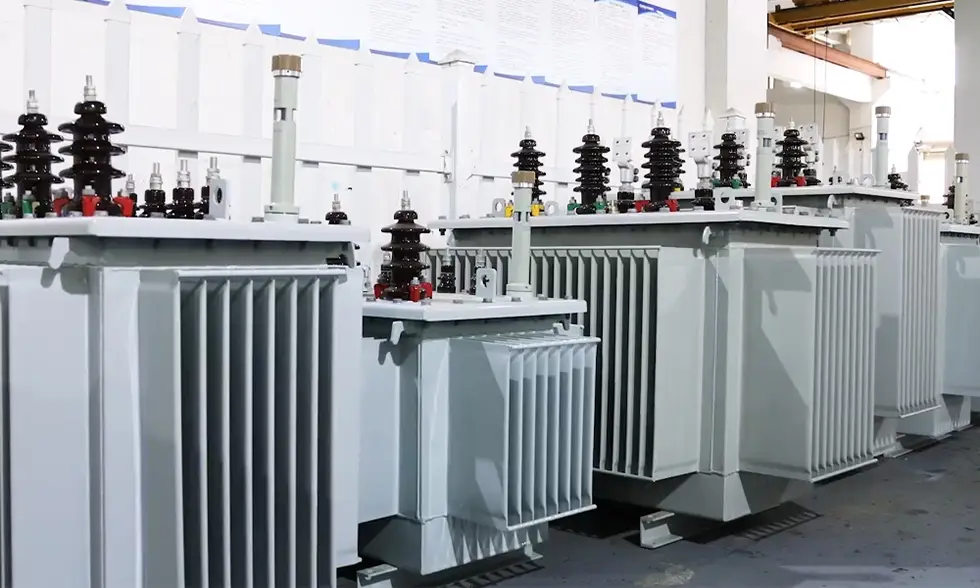

Конструкция масляного распределительного трансформатора 10 кВ состоит из основного корпуса, расширителя, изолирующих втулок, переключателя ответвлений, защитных устройств и т. д.

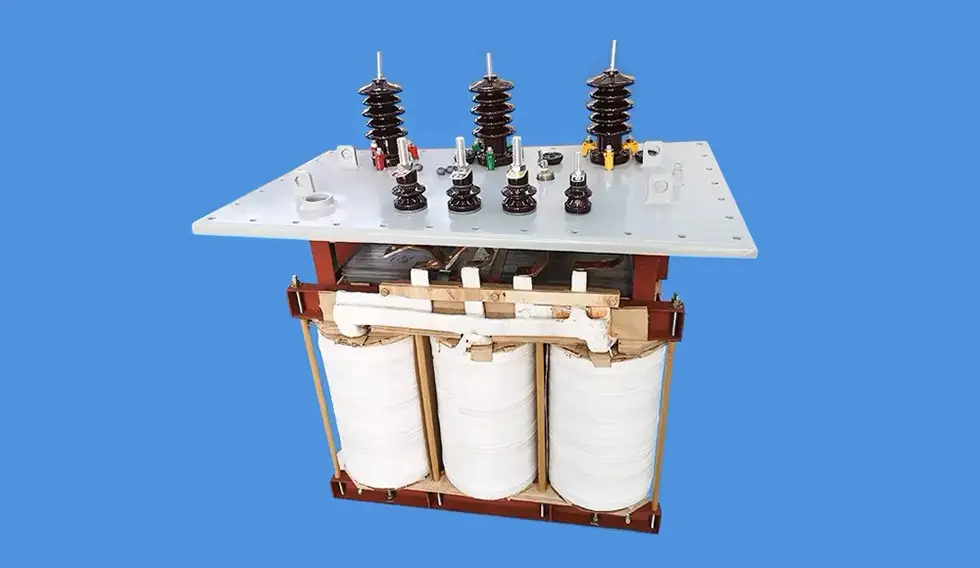

1. Основная часть
Основной корпус состоит из сердечника, обмоток и изолирующего масла — электромагнитной части трансформатора.
Основной:Магнитопровод трансформатора выполнен из горячекатаных или холоднокатаных листов кремнистой стали (толщиной 0,35 или 0,5 мм, с изоляционным лаком на поверхности), сложенных вместе. Сердечник состоит из ветвей сердечника (где размещаются обмотки) и ярм (замыкающих магнитопровод). Структуры ядра в основном бывают сердечникового или оболочкового типа, причем наиболее широко используется сердечниковый тип. В некоторых продуктах высокого класса используется трехмерный намотанный сердечник, в котором три ножки расположены в виде равностороннего треугольника, что приводит к созданию магнитной цепи без зазоров, меньшим потерям и уменьшению шума.
Обмотки:Электрическая цепь трансформатора обычно наматывается из изолированного плоского или круглого медного провода вокруг каркаса. Обмотки размещены на ветвях сердечника, при этом обмотка низкого напряжения (НН) находится на внутреннем слое, а обмотка высокого напряжения (ВН) — на внешнем слое. Изоляционные цилиндры отделяют сердечник от обмотки НН и НН от обмотки ВН. Для обмоток низкого напряжения распространена цилиндрическая конструкция из медной фольги (за исключением очень малых мощностей). В обмотках ВН используется многослойная цилиндрическая конструкция, позволяющая сбалансировать распределение ампер-витков, уменьшить паразитный поток и обеспечить высокую механическую прочность и устойчивость к короткому замыканию.
Изоляционное масло:Состоит в основном из нафтенов, алканов и ароматических соединений. Он выполняет две функции: (а) обеспечивает изоляцию между обмотками, между обмотками и сердечником, а также между обмотками и баком; (б) рассеивание тепла за счет конвекции при нагревании. Распространенными типами являются № 10, № 25 и № 45, где число указывает температуру застывания в ° C (например, масло № 25 затвердевает при -25 ° C). Выбор зависит от местного климата.
2. Танк
Бак представляет собой наружную оболочку масляного трансформатора, сваренную из стальных пластин. Он удерживает масло и другие компоненты. В трансформаторах среднего и малого размера бак состоит из корпуса и крышки. Узел сердечника и катушки размещается внутри корпуса и может быть извлечен для технического обслуживания после снятия крышки. Бак также оснащен клапаном слива масла, винтом заземления, паспортной табличкой и т. д.

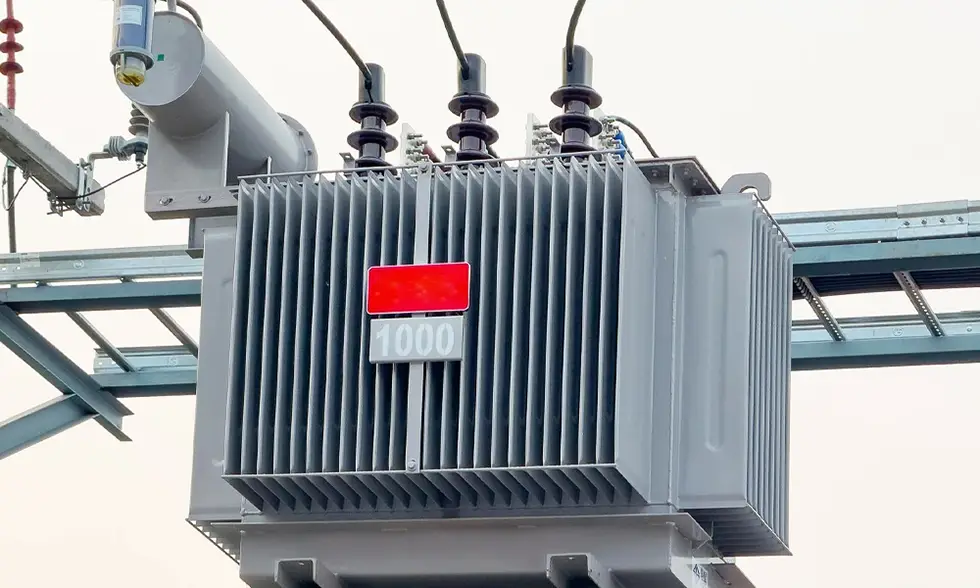

3. Консерватор (Консерватор масла)
Установленный сверху бака расширитель имеет объем около 10% объема бака и соединяется с баком трубой. Когда масло расширяется или сжимается в зависимости от температуры, расширитель подает или сохраняет масло, обеспечивая, чтобы сердечник и обмотки оставались погруженными. Это также уменьшает контакт масла с воздухом, замедляя деградацию масла. Смотровое стекло (указатель уровня масла) на расширителе показывает уровни масла, откалиброванные по температуре. Консерватор часто оснащается сапуном (осушителем из силикагеля) для удаления влаги и примесей из поступающего воздуха.

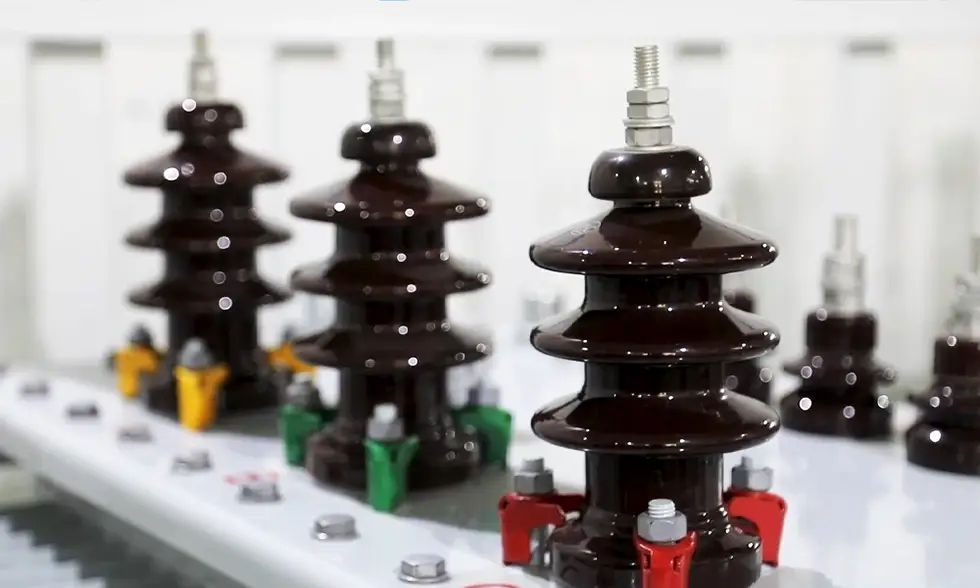

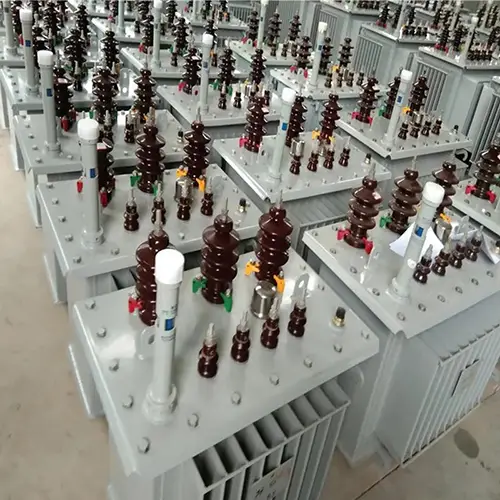

4. Изолирующие втулки
Втулки являются основными изоляционными компонентами, выступающими через крышку резервуара. Они выводят выводы обмоток ВН и НН из бака, обеспечивают изоляцию от земли (бака и жилы) и фиксируют внешние соединения. Вводы высокого напряжения выше, втулки низкого напряжения короче.
5. Нажмите кнопку смены
Установленный на обмотке ВН переключатель ответвлений изменяет количество эффективных витков для регулирования выходного напряжения. Когда напряжение питания меняется, переключатель ответвлений регулирует напряжение для поддержания стабильного вторичного напряжения. Типы: устройство РПН (может работать под нагрузкой) и устройство РПН (без нагрузки) (требует обесточивания).
6. Защитные устройства
Газовое реле (Бухгольца):Устанавливается на трубе между баком и расширителем и служит основной защитой от внутренних неисправностей. При серьезных неисправностях отключается автоматический выключатель; при незначительных неисправностях подается сигнал тревоги. Согласно GB/T 6451, трансформаторы мощностью ≥800 кВА должны быть оснащены реле Бухгольца.
Взрывоотвод (устройство сброса давления):Устанавливается на крышке бака, герметизированной стеклянной диафрагмой. Если происходит серьезная неисправность и реле Бухгольца выходит из строя, диафрагма разрывается, чтобы сбросить давление и предотвратить взрыв.
Термометр:Контролирует верхнюю температуру масла. Трансформаторы мощностью ≥1000 кВА должны быть оснащены термометром наружного сигнала, который можно подключить к дистанционному сигналу.
7. Охлаждающее оборудование
Включает радиаторы или охладители, установленные на стенке резервуара и соединенные с резервуаром трубами. Разница температур между верхним и нижним маслом вызывает естественную конвекцию, снижая температуру масла. Способы охлаждения: масляно-естественно-воздушно-естественное (ОНАН), масляно-естественно-воздушное (ОНАФ), масляно-естественно-водяное принудительное (ОФВФ), принудительная циркуляция масла (ОФАФ) и др.
По сравнению с другими типами (например, сухими трансформаторами) масляные распределительные трансформаторы обеспечивают:
1. Низкая стоимость – высокая рентабельность.
Продуманное производство и более дешевые материалы (кремниевая сталь, медь, масло) приводят к снижению цены на 30-40% по сравнению с эквивалентными трансформаторами сухого типа, что идеально подходит для модернизации сетей с ограниченным бюджетом и проектов малого и среднего бизнеса.
2. Отличная теплоотдача и перегрузочная способность.
Высокая удельная теплоемкость и теплопроводность масла в сочетании с естественной конвекцией удерживают повышение температуры на 15-20% ниже, чем у трансформаторов сухого типа. Устойчивость к кратковременной перегрузке (например, 1,2× номинального тока) надежна и подходит для сезонных пиков нагрузки (летнее кондиционирование, орошение).
3. Простое обслуживание и длительный срок службы.
Полностью герметичные конструкции (гофрированные резервуары) предотвращают попадание влаги/пыли. В нормальных условиях техническое обслуживание не требуется. Срок службы обычно составляет 20–30 лет, что больше, чем у двигателей сухого типа (15–25 лет), что приводит к снижению долгосрочных эксплуатационных расходов.
4. Высокий потенциал энергоэффективности – согласование политики
В соответствии с Планом повышения энергоэффективности трансформаторов масляные трансформаторы на напряжение 10 кВ были модернизированы до уровня S13 и выше. Например, у трансформатора S13-1000 кВА потери холостого хода составляют всего 0,8 кВт (на 40 % ниже, чем у S11), что позволяет экономить более 6 000 кВтч/год, что существенно для целей «двойного углерода».
5. Хорошие изоляционные характеристики и высокая надежность.
Масло обеспечивает превосходную электроизоляцию, а также гасит вибрацию, что приводит к более тихой работе.
6. Стабильная работа и сбалансированные трехфазные параметры.
Трехмерная конструкция намотанного сердечника уравнивает длину магнитного пути, уменьшая гармоники и улучшая качество электроэнергии.
| Номинальная мощность (кВА) | Комбинация напряжений | Ярлык подключенной группы | Рассеяние без нагрузки (Вт) | Рассеяние нагрузки (Вт) 75℃ | Ток холостого хода (%) | Импедансное напряжение (%) | Внешний размер (Д×Ш×В) Установка 4-φ18 (мм) | Общий вес (кг) | ||||

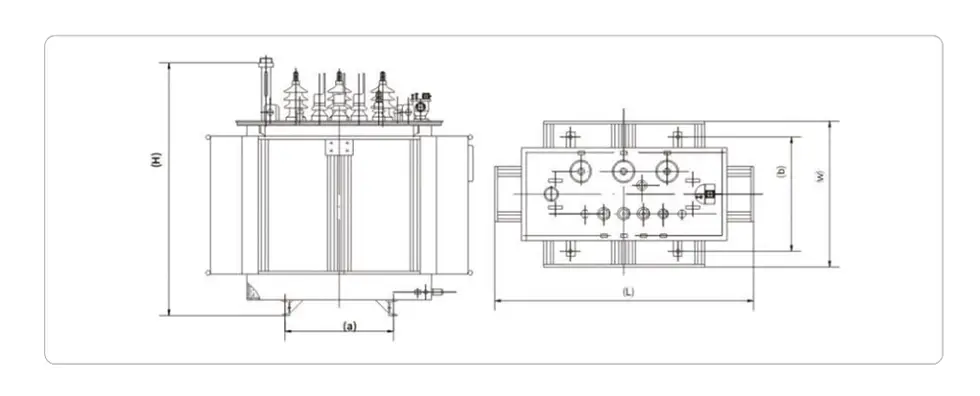

| Среднее напряжение (кВ) | Диапазон нажатия | Низкое напряжение (кВ) | L | W | H | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 или другой |
±5 ±2x2,5 |
0.38 0.4 0.415 0.44 |
Дин11 Йин0 Yzn11 |
100 | 630/600 | 1.5 | 4 | 690 | 510 | 920 | 275 |
| 50 | 130 | 910/870 | 1.3 | 730 | 510 | 960 | 340 | |||||
| 63 | 150 | 1090/1040 | 1.2 | 750 | 550 | 1000 | 385 | |||||
| 80 | 180 | 1310/1250 | 1.2 | 790 | 620 | 1020 | 450 | |||||
| 100 | 200 | 1580/1500 | 1.1 | 790 | 700 | 1040 | 520 | |||||
| 125 | 240 | 1890/1800 | 1.1 | 840 | 800 | 1070 | 625 | |||||
| 160 | 280 | 2310/2200 | 1 | 1070 | 670 | 1130 | 695 | |||||
| 200 | 340 | 2730/2600 | 1 | 1140 | 750 | 1140 | 795 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 1200 | 800 | 1190 | 955 | |||||
| 315 | 480 | 3830/3650 | 0.9 | 1300 | 860 | 1210 | 1085 | |||||
| 400 | 570 | 4520/4300 | 0.8 | 1380 | 900 | 1240 | 1290 | |||||
| 500 | 680 | 5410/5100 | 0.8 | 1450 | 950 | 1300 | 1590 | |||||
| 630 | Дин11 Йин0 |
810 | 6200 | 0.6 | 4.5 | 1500 | 970 | 1360 | 1850 | |||
| 800 | 980 | 7500 | 0.6 | 4 | 1660 | 1140 | 1400 | 2210 | ||||
| 1000 | 1150 | 10300 | 0.6 | 1690 | 1190 | 1530 | 2570 | |||||
| 1250 | 1360 | 12000 | 0.5 | 1760 | 1230 | 1600 | 3115 | |||||
| 1600 | 1640 | 14500 | 0.5 | 1800 | 1250 | 1660 | 3520 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 1930 | 1360 | 1490 | 4060 | ||||
| 2500 | 2290 | 21200 | 0.4 | 2080 | 1360 | 1570 | 5105 | |||||
Примечание 1:Для трансформаторов номинальной мощностью 500 кВА и ниже значения потерь нагрузки выше диагональной линии в таблице применимы к группе связи Dyn11 или Yzn11, а значения потерь нагрузки ниже диагональной линии применимы к группе связи Yyn0.
Примечание 2:Когда среднегодовая нагрузка трансформатора составляет от 35% до 40%, максимальный рабочий КПД можно получить, используя значение потерь, указанное в таблице.
Примечания:Указанные размеры и вес предназначены только для справки при проектировании и выборе. Окончательный размер и вес зависят от чертежей нашего продукта.
| Номинальная мощность (кВА) | Комбинация напряжений | Ярлык подключенной группы | Рассеяние без нагрузки (Вт) | Рассеяние нагрузки (Вт) 145℃ | Ток холостого хода (%) | Импедансное напряжение (%) | Внешний размер (Д×Ш×В) Установка 4-φ18 (мм) | Общий вес (кг) | ||||
| Среднее напряжение (кВ) | Диапазон нажатия | Низкое напряжение (кВ) | L | W | H | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 или другой |
±5 ±2x2,5 |
0.38 0.4 0.415 0.44 |
Дин11 Йин0 Yzn11 |
80 | 630/600 | 1.5 | 4 | 695 | 490 | 860 | 260 |
| 50 | 100 | 910/870 | 1.3 | 725 | 520 | 955 | 365 | |||||
| 63 | 110 | 1090/1040 | 1.2 | 750 | 535 | 970 | 415 | |||||
| 80 | 130 | 1310/1250 | 1.2 | 770 | 565 | 985 | 465 | |||||
| 100 | 150 | 1580/1500 | 1.2 | 800 | 595 | 1000 | 545 | |||||
| 125 | 170 | 1890/1800 | 1.1 | 815 | 670 | 1010 | 585 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 1015 | 645 | 1055 | 695 | |||||
| 200 | 240 | 2730/2600 | 1 | 1020 | 650 | 1115 | 810 | |||||
| 250 | 290 | 3200/3050 | 1 | 1140 | 730 | 1120 | 930 | |||||
| 315 | 340 | 3830/3650 | 0.9 | 1195 | 785 | 1175 | 1075 | |||||
| 400 | 410 | 4520/4300 | 0.9 | 1265 | 855 | 1195 | 1255 | |||||
| 500 | 480 | 5410/5100 | 0.8 | 1325 | 915 | 1240 | 1435 | |||||
| 630 | Дин11 Йин0 |
570 | 6200 | 0.8 | 4.5 | 1465 | 960 | 1295 | 1880 | |||
| 800 | 700 | 7500 | 0.6 | 4 | 1515 | 995 | 1340 | 2145 | ||||
| 1000 | 830 | 10300 | 0.6 | 1605 | 1095 | 1460 | 2455 | |||||
| 1250 | 970 | 12000 | 0.5 | 1685 | 1145 | 1485 | 2840 | |||||
| 1600 | 1170 | 14500 | 0.5 | 1775 | 1225 | 1580 | 3310 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 1855 | 1265 | 1600 | 3960 | ||||
| 2500 | 1830 | 21200 | 0.4 | 1885 | 1305 | 1780 | 4980 | |||||
Примечание 1:Для трансформаторов номинальной мощностью 500 кВА и ниже значения потерь нагрузки выше диагональной линии в таблице применимы к группе связи Dyn11 или Yzn11, а значения потерь нагрузки ниже диагональной линии применимы к группе связи Yyn0.
Примечание 2:Когда среднегодовая нагрузка трансформатора составляет от 35% до 40%, максимальный рабочий КПД можно получить, используя значение потерь, указанное в таблице.
Примечания:Указанные размеры и вес предназначены только для справки при проектировании и выборе. Окончательный размер и вес зависят от чертежей нашего продукта.
| Номинальная мощность (кВА) | Комбинация напряжений | Ярлык подключенной группы | Рассеяние без нагрузки (Вт) | Рассеяние нагрузки (Вт) 75℃ | Ток холостого хода (%) | Импедансное напряжение (%) | Внешний размер Д×Ш×В (мм) | Общий вес (кг) | ||
| Среднее напряжение (кВ) | Диапазон нажатия | Низкое напряжение (кВ) | Установите 4-φ18 | |||||||
| 30 |
6 6.3 6.6 10 10.5 11 15 или другой |
±5 ±2x2,5 |
0.38 0.4 0.415 0.44 |
Дин11 Йин0 Yzn11 |
80 | 505/480 | 1.5 | 4 | 785×710×880 | 370 |
| 50 | 100 | 730/695 | 1.3 | 800×730×940 | 480 | |||||
| 63 | 110 | 870/830 | 1.2 | 815×720×970 | 535 | |||||
| 80 | 130 | 1050/1000 | 1.2 | 830×740×990 | 580 | |||||
| 100 | 150 | 1260/1200 | 1.1 | 875×790×1010 | 705 | |||||
| 125 | 170 | 1510/1440 | 1.1 | 875×770×1050 | 775 | |||||
| 160 | 200 | 1850/1760 | 1 | 935×820×1140 | 975 | |||||
| 200 | 240 | 2180/2080 | 1 | 995×870×1140 | 1140 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 995×900×1180 | 1240 | |||||
| 315 | 340 | 3060/2920 | 0.9 | 1030×880×1250 | 1425 | |||||
| 400 | 410 | 3610/3440 | 0.8 | 1075×910×1270 | 1635 | |||||
| 500 | 480 | 4330/4120 | 0.8 | 1120×930×1320 | 1950 | |||||
| 630 | Дин11 Йин0 |
570 | 4960 | 0.6 | 4.5 | 1165×950×1350 | 2150 | |||
| 800 | 700 | 6000 | 0.6 | 4 | 1210×1050×1390 | 2515 | ||||
| 1000 | 830 | 8240 | 0.6 | 1520×1020×1450 | 2635 | |||||
| 1250 | 970 | 9600 | 0.5 | 1630×1090×1540 | 3210 | |||||
| 1600 | 1170 | 11600 | 0.5 | 1680×1150×1600 | 3905 | |||||
| 2000 | 1550 | 14600 | 0.4 | 5 | 1890×1300×1600 | 4130 | ||||
| 2500 | 1830 | 16900 | 0.4 | 1990×1360×1700 | 5250 | |||||
Примечание 1:Для трансформаторов номинальной мощностью 500 кВА и ниже значения потерь нагрузки выше диагональной линии в таблице применимы к группе связи Dyn11 или Yzn11, а значения потерь нагрузки ниже диагональной линии применимы к группе связи Yyn0.
Примечание 2:Когда среднегодовая нагрузка трансформатора составляет от 35% до 40%, максимальный рабочий КПД можно получить, используя значение потерь, указанное в таблице.
Примечания:Указанные размеры и вес предназначены только для справки при проектировании и выборе. Окончательный размер и вес зависят от чертежей нашего продукта.
