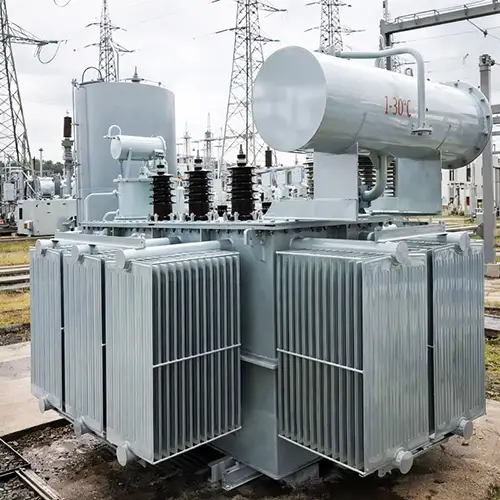

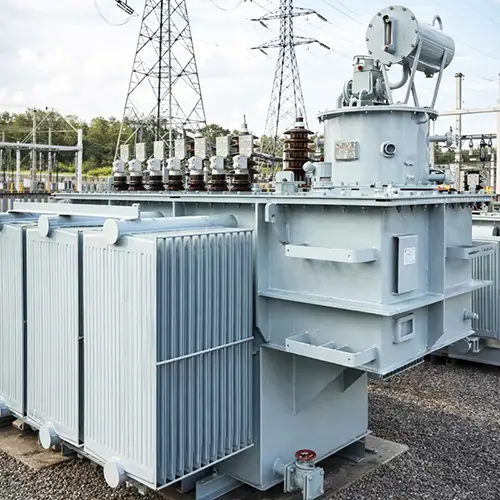

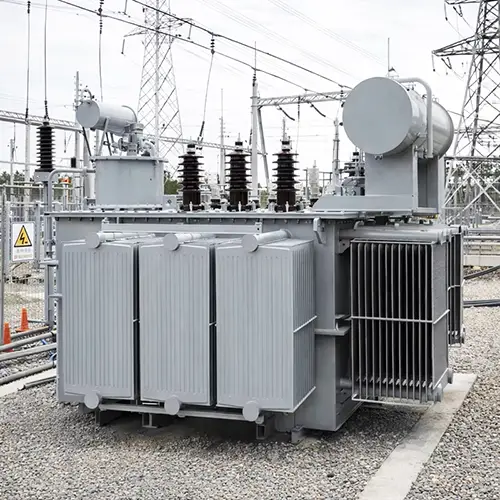

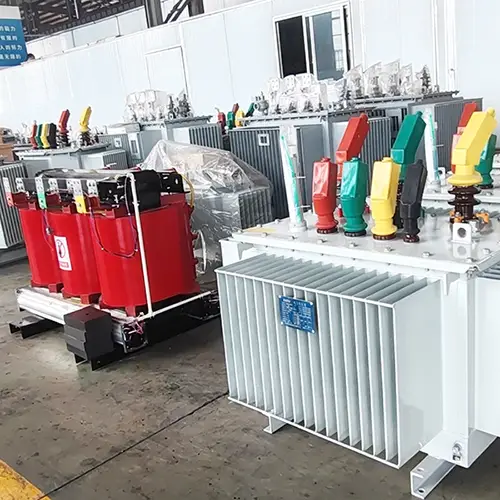

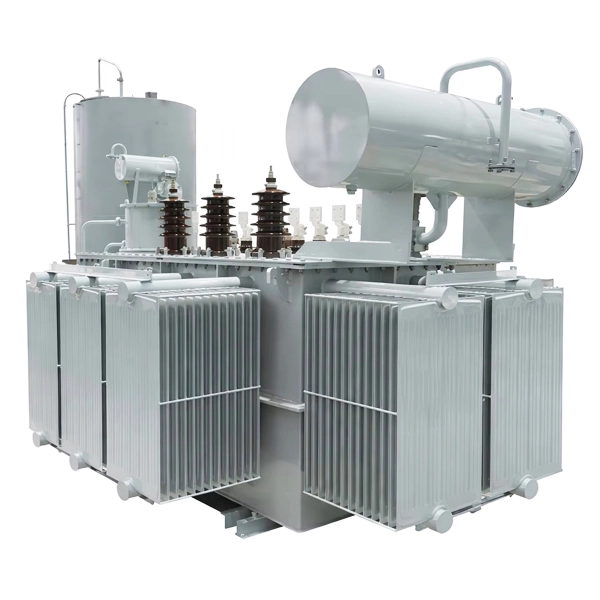

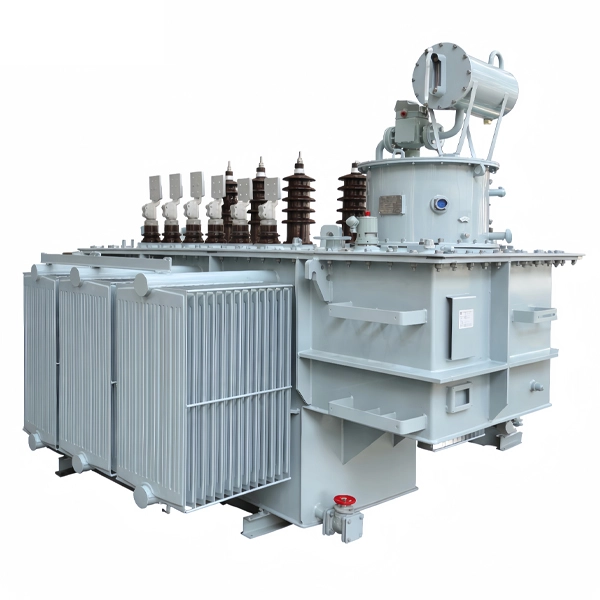

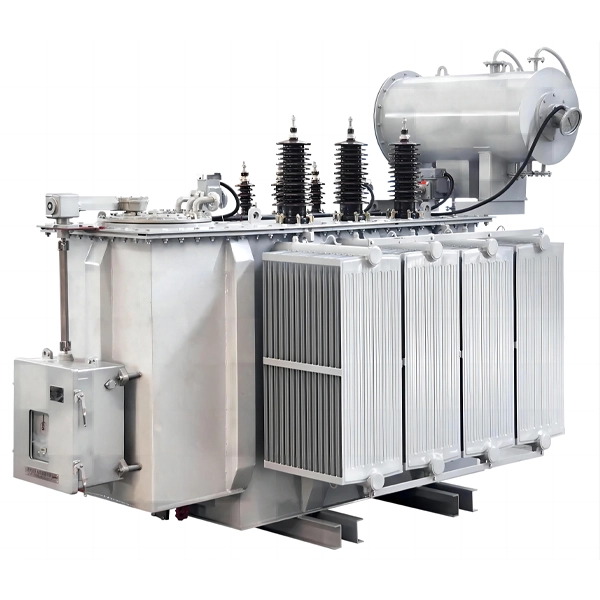

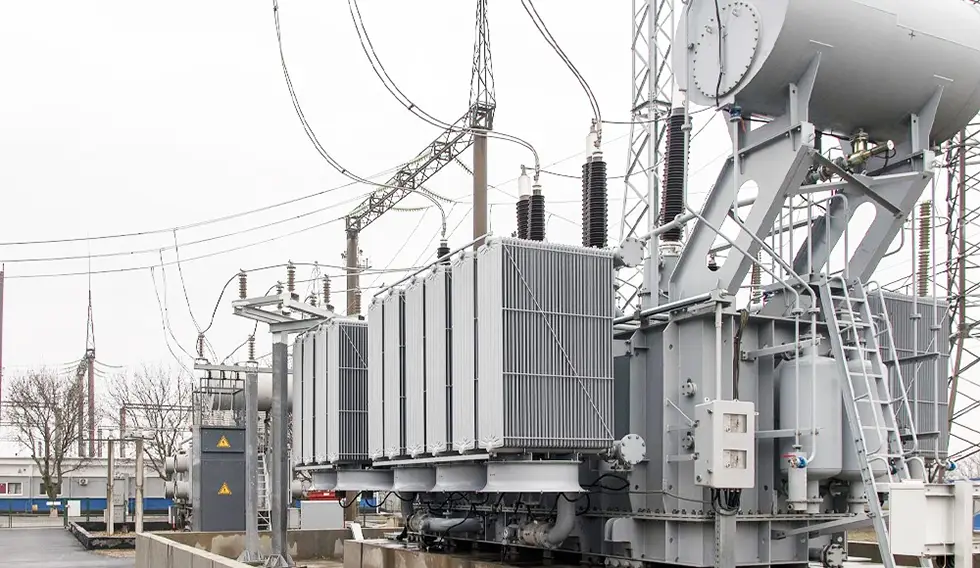

Масляный распределительный трансформатор 33 кВ

На протяжении многих лет Cotenele предоставляет клиентам большое количествоМасляный распределительный трансформатор 33 кВво многих подстанциях, электростанциях, ветроэнергетике, солнечной энергии и других проектах, среди которых репрезентативным является проект Rwanda Energy Development Corporation Limited (EDCL) в Кигоме, Бирембо, Рукараре, Кибуе и проекте электростанции Рвинкваву. Этот масляный распределительный трансформатор на 33 кВ (35 кВ) имеет номинальное напряжение на стороне высокого напряжения 33 кВ (35 кВ), в котором в качестве изолирующей и охлаждающей среды используется трансформаторное масло. Это статическое электрическое устройство, которое на основе принципа электромагнитной индукции преобразует одно значение переменного напряжения (тока) в другое (или несколько) значений переменного напряжения (тока) той же частоты, но разных величин.

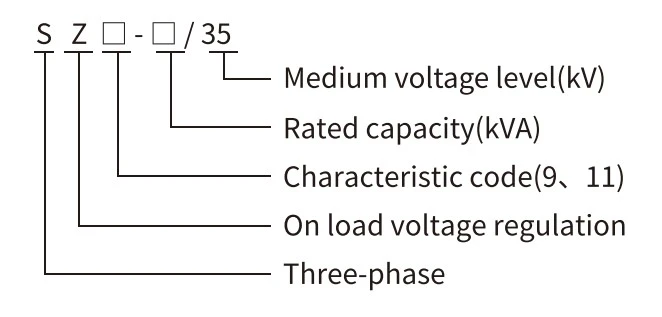

Модель и значения

Что такое масляный распределительный трансформатор 33 кВ?

Масляный распределительный трансформатор на 33 кВ — это распределительный трансформатор, номинальное напряжение на стороне высокого напряжения которого составляет 35 кВ, в котором в качестве изолирующей и охлаждающей среды используется трансформаторное масло. Это статическое электрическое устройство, которое на основе принципа электромагнитной индукции преобразует одно значение переменного напряжения (тока) в другое (или несколько) значений переменного напряжения (тока) той же частоты, но разных величин.

Согласно соответствующим стандартам номинальная частота масляного распределительного трансформатора 35 кВ составляет 50 Гц, а номинальная мощность обычно находится в диапазоне от 30 кВА до 2500 кВА (в пределах категории распределительного трансформатора). Некоторые агрегаты большей мощности могут относиться к категории силовых трансформаторов мощностью до 31 500 кВА и выше.

Стандартные экологические требования

1. Температура окружающей среды:

- Максимальное значение: +40 °C

- Минимальное значение: -25 °C

- Среднемесячная температура: не выше +30 °C.

- Среднегодовое значение: не превышать +20 °C.

2. Высота:Место установки должно находиться на высоте не более 1000 м над уровнем моря.

3.Форма напряжения питания должна быть по существу синусоидальной.

4.Трехфазные напряжения питания должны быть приблизительно сбалансированы.

5.Суммарные гармонические искажения (THD) тока нагрузки ограничены максимум 5 % номинального тока.

6. Место установки:Трансформатор может быть размещен как внутри здания, так и на открытом воздухе.

Стандарты

Международные стандарты:

- IEC 60076-1:2011 - Трансформаторы силовые. Часть 1. Общие положения.

- IEC 60076-2:2011 - Силовые трансформаторы. Часть 2. Превышение температуры для типов, погруженных в жидкость.

- IEC 60076-3:2013+AMD1:2018 - Силовые трансформаторы. Часть 3. Уровни изоляции, диэлектрические испытания и воздушные зазоры снаружи.

- IEC 60076-5:2006. Трансформаторы силовые. Часть 5. Устойчивость к короткому замыканию.

- IEC 60076-10:2016 - Трансформаторы силовые. Часть 10. Измерение уровней звукового давления.

Национальные стандарты:

- GB/T 1094.1-2013. Трансформаторы силовые. Часть 1. Общие требования.

- GB/T 1094.2-2013 - Силовые трансформаторы. Часть 2. Повышение температуры жидкостных трансформаторов.

- GB/T 1094.5-2008. Силовые трансформаторы. Часть 5. Устойчивость к короткому замыканию.

- GB/T 1094.10-2003 - Трансформаторы силовые. Часть 10. Определение уровней акустического шума.

- GB/T 1094.3-2017. Силовые трансформаторы. Часть 3. Уровни изоляции, диэлектрические испытания и внешние зазоры в воздухе.

Технические параметры масляных трансформаторов 33 кВ

С13-35кВ Технические параметры трансформатора регулирования напряжения без возбуждения (0,4кВ)

S13-35кВ Технические параметры трансформатора регулирования напряжения без возбуждения (3,15~15кВ)

S13-35кВ Технические параметры трансформатора регулирования напряжения без возбуждения (6,3~15кВ)

Состав продукции: силовые распределительные трансформаторы 33 кВ

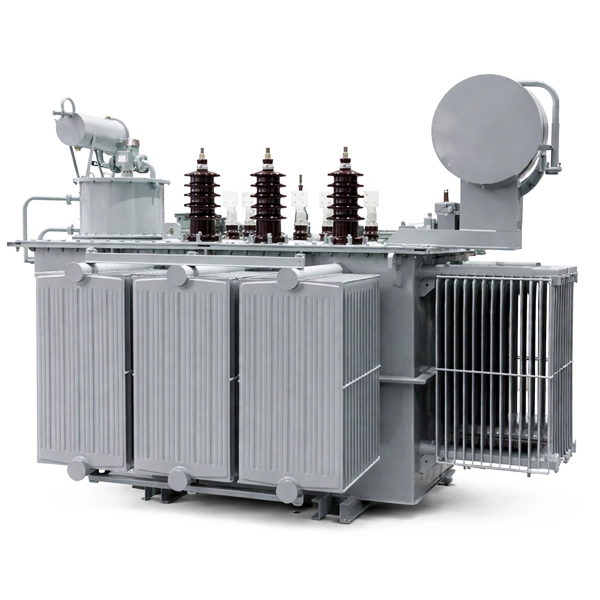

Масляный силовой трансформатор 33 кВ в основном включает в себя следующие основные компоненты:

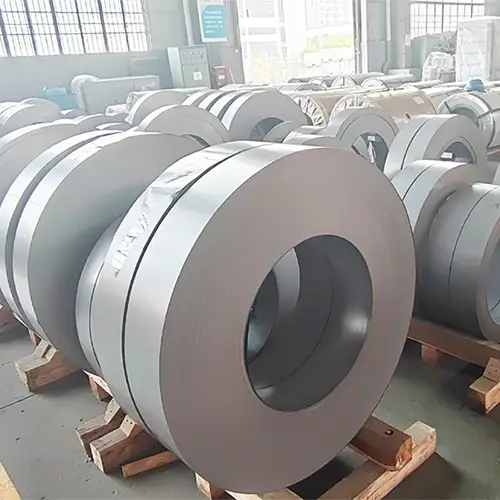

1. Сердечник (магнитная цепь):Магнитная цепь силового трансформатора 33 кВ состоит из пластин холоднокатаной кремнистой стали с высокой магнитной проницаемостью и ориентацией зерен. В сердечнике используется многоступенчатая структура притертого соединения для снижения потерь и шума на холостом ходу. В трехфазном трансформаторе вертикальные части сердечника называются ветвями сердечника (на которых размещены обмотки), а горизонтальные части — ярмами (завершающими магнитную цепь).

2. Обмотки (Катушки):Основные компоненты, обеспечивающие передачу и преобразование электрической энергии. За исключением агрегатов малой мощности, в которых используется медный провод, обмотки низкого напряжения обычно имеют цилиндрический тип, намотанный из медной фольги; Обмотки высокого напряжения имеют многослойную цилиндрическую структуру. Эти конструкции обеспечивают сбалансированное распределение ампер-витков, низкий поток рассеяния, высокую механическую прочность и высокую устойчивость к короткому замыканию.

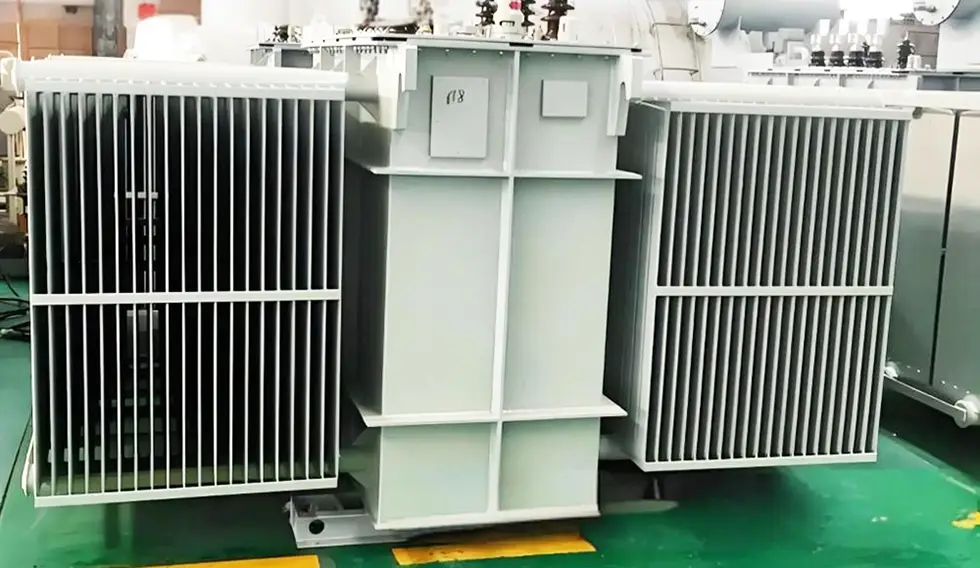

3. Танк:Корпус силового трансформатора 33 кВ содержит внутри железный сердечник и обмотки. Топливный бак имеет гофрированную конструкцию радиатора, которая обладает хорошей воздухопроницаемостью и может компенсировать изменения объема масла, вызванные колебаниями температуры. В некоторых магазинах также используются топливные баки колоколообразного типа или полностью закрытые конструкции топливных баков для преобразования напряжения.

4. Консерватор (Консерватор масла):Расширитель соединен с резервуаром через трубопровод, используемый для хранения масла и компенсации изменений объема масла. В некоторых современных силовых трансформаторах гофрированные баки заменили функцию маслорасширителя.

5. Изолирующие втулки:Изоляционная втулка силового трансформатора представляет собой изолирующий компонент, который расположен между токопроводящим стержнем и крышкой масляного бака. Он также обеспечивает изоляцию и механическую поддержку токопроводящего стержня.

6. Устройство смены кранов:РПН в основном используются для регулирования напряжения силовых трансформаторов и бывают двух типов: без напряжения (без напряжения) и под нагрузкой (под напряжением).

7. Другие аксессуары:Включает в себя несколько аксессуаров, таких как газовые реле (реле Бухгольца), сапун (силиконовые респираторы), устройства сброса давления, термометры, масляные фильтры и т. д.

Классификация силового трансформатора 33 кВ

Преимущества силовых трансформаторов 33 кВ

Масляный распределительный трансформатор 35 кВ обладает следующими основными преимуществами:

1. Низкие потери:Используя высококачественную кремниевую сталь с ориентированной структурой и высокой проницаемостью, а также оптимизированную конструкцию сердечника и обмотки, потери холостого хода можно снизить более чем на 20 % по сравнению с обычными трансформаторами, а потери под нагрузкой — более чем на 10 %. Серия S22 обеспечивает на 15-20% меньшие потери холостого хода, чем серия S11.

2. Низкий уровень шума:Шум можно эффективно снизить за счет выбора высококачественных материалов сердечника, соответствующей плотности магнитного сердечника и технологии сегментированного ламинированного соединения. Для оборудования мощностью 1000 кВА уровень шума можно контролировать ниже 50 децибел.

3. Высокая устойчивость к короткому замыканию:Использование метода динамического анализа для расчета механической силы короткого замыкания; Обмотка наматывается методом опрессовки для обеспечения высокой механической прочности. Этот трансформатор может выдерживать импульсные токи, в 32 раза превышающие номинальный ток, благодаря испытаниям на короткое замыкание.

4. Низкое повышение температуры:Распределение потока масла рассчитывается и оптимизируется для снижения температуры в горячих точках и повышения средней температуры обмотки.

5. Полностью герметичный, не требующий обслуживания:В нашем силовом трансформаторе используется полностью закрытый масляный бак, который изолирует масло от воздуха и замедляет старение изоляции. Резервуары с гофрированными ребрами заменяют расширитель, эффективно предотвращая проникновение влаги и кислорода. Период без обслуживания может превышать 20 лет.

6. Простота установки и обслуживания:Сравнительно компактный размер и невысокая стоимость. Неподъемная конструкция сердечника позволяет трансформатору выдерживать транспортные вибрации.

7. Доступны интеллектуальные функции:Некоторые модели трансформаторов могут быть оснащены функциями «дистанционного сигнала, дистанционного измерения, дистанционного регулирования и дистанционного управления» (четыре дистанционных) для обеспечения работы подстанции без обслуживающего персонала.

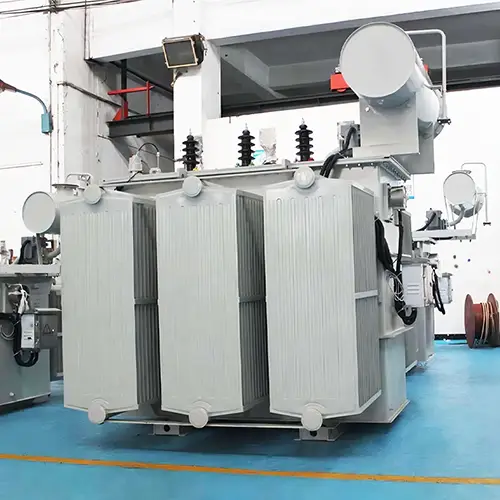

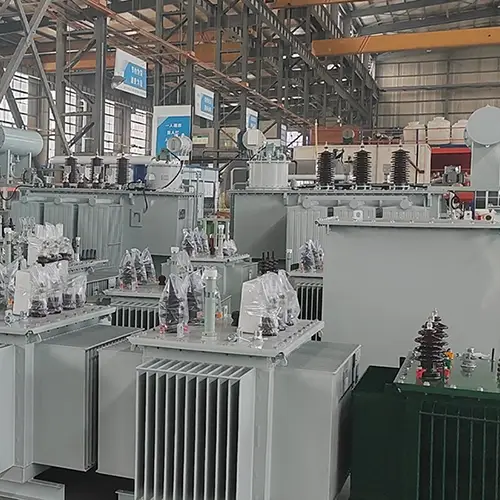

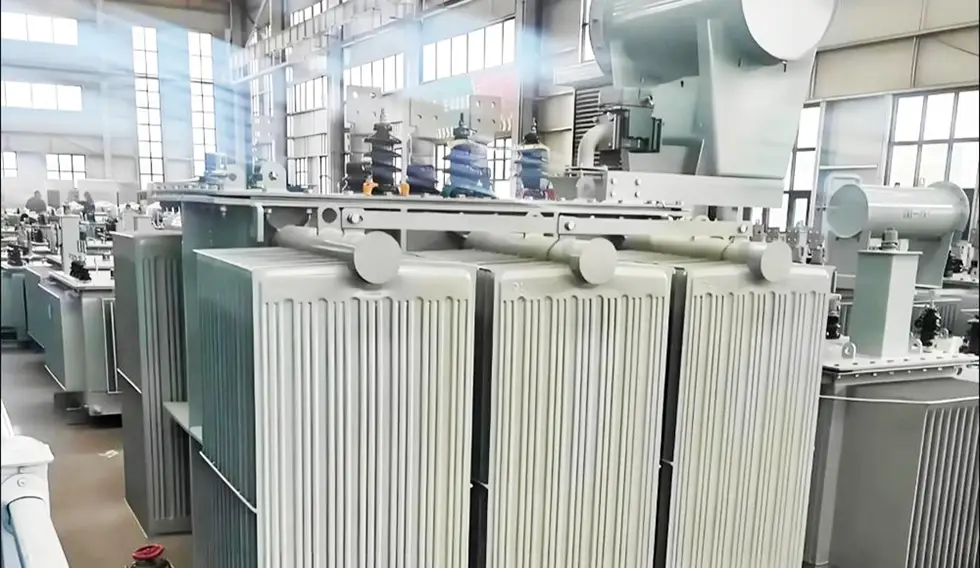

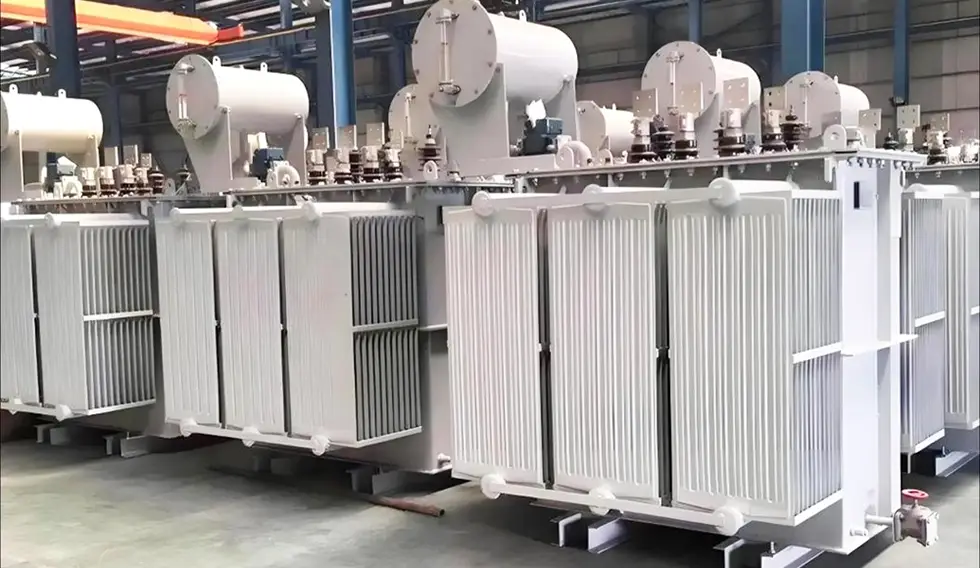

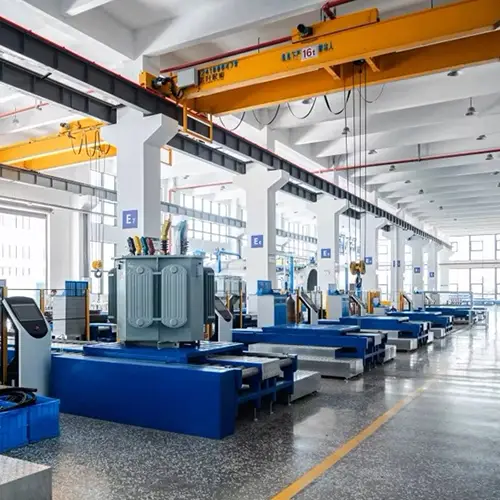

Мастерская
