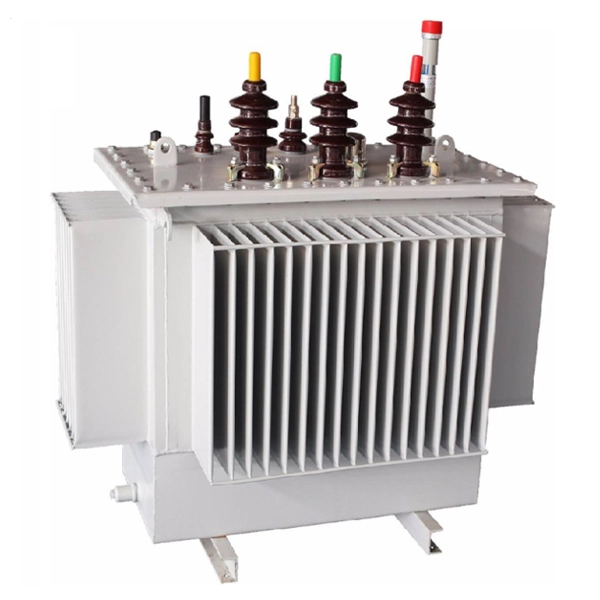

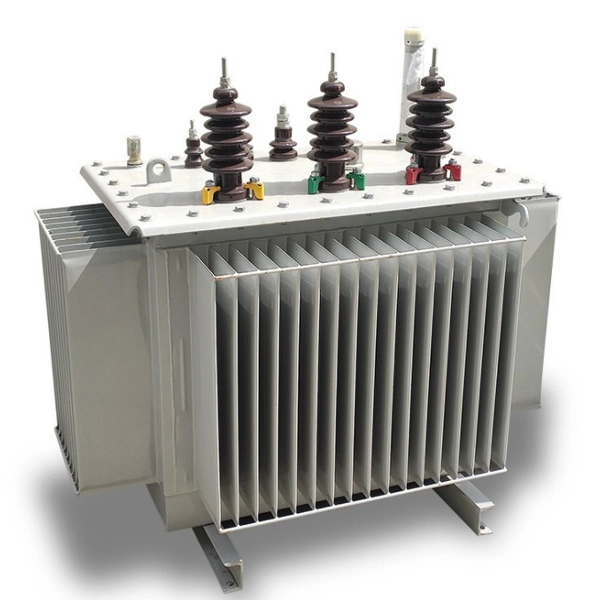

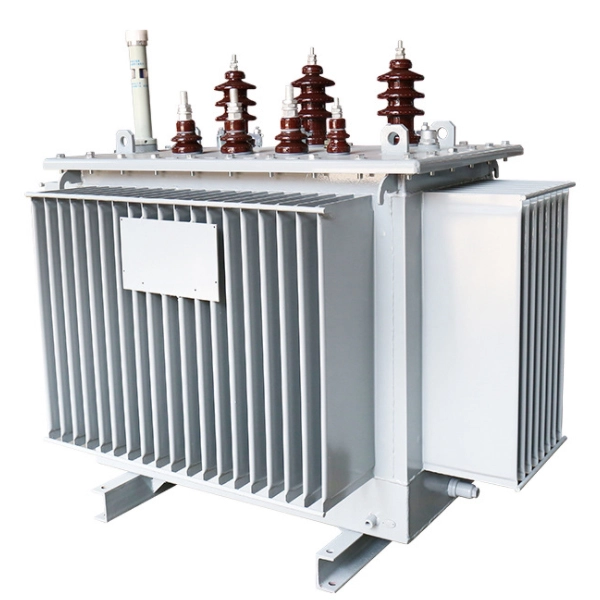

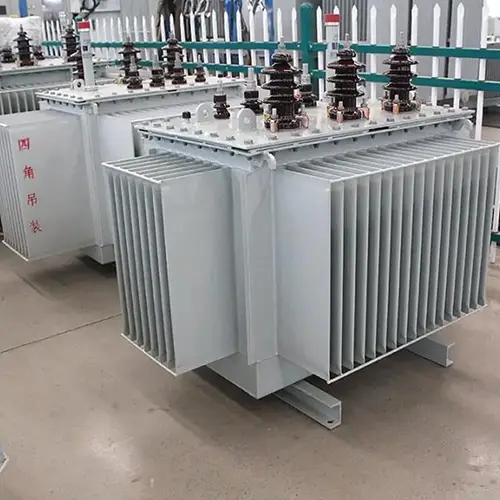

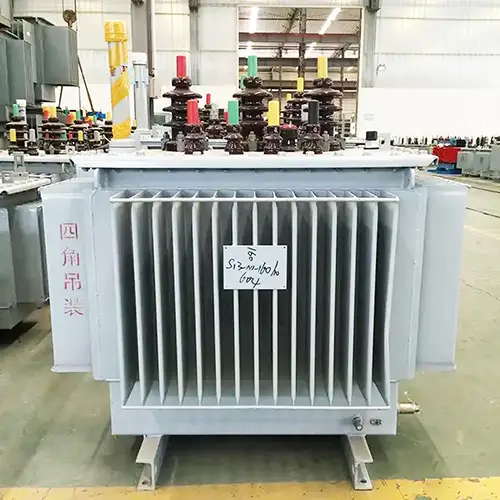

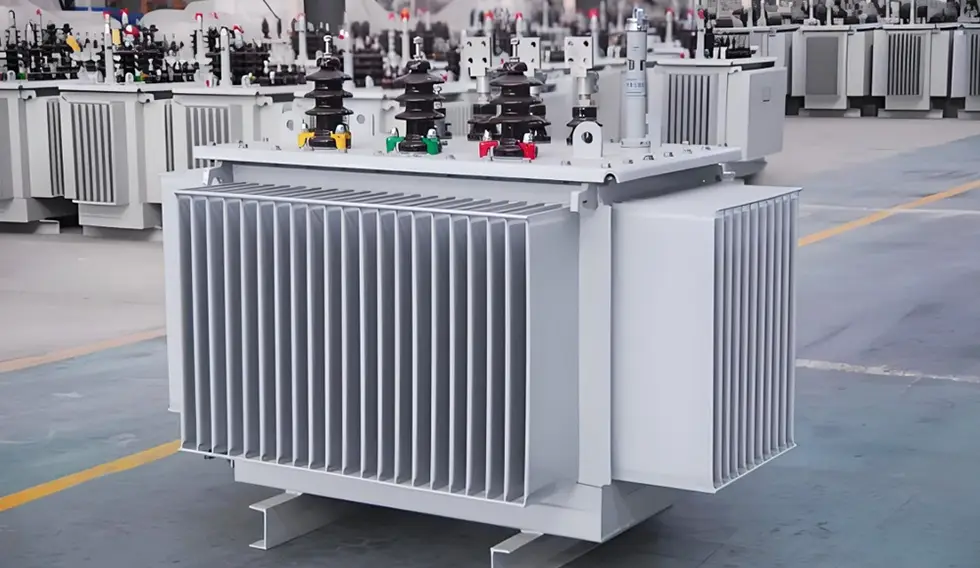

Электрический трансформатор масляного типа, 20 кВ

Электрический трансформатор является одним из продуктов, выпускаемых Cotenele. НашЭлектрический трансформатор масляного типа, 20 кВпредставляет собой устройство распределения электроэнергии, которое понижает уровень напряжения 20 кВ до низкого напряжения (обычно 0,4 кВ). Широко используется в распределительных сетях 20 кВ. По мере модернизации электросетей система 20 кВ предлагает значительные преимущества по сравнению с системой 10 кВ: при той же передаваемой мощности линейный ток снижается на 50 %, а потери энергии в линии уменьшаются на 75 %, что приводит к значительной экономии энергии и увеличению мощности. Электрические трансформаторы масляного типа напряжением 20 кВ в основном используются в распределительных сетях, промышленных и горнодобывающих предприятиях, коммерческих и гражданских зданиях и других сценариях.

Основные технические параметры

Классификация продуктов

Масляные распределительные трансформаторы 20 кВ можно классифицировать по следующим критериям:

1. По количеству фаз

Однофазные трансформаторы: диапазон мощности 5–160 кВА.

Трехфазные трансформаторы: диапазон мощности 30–2500 кВА.

2. По основному материалу

Трансформаторы из кремниевой стали: модели включают серии S11, S13, S20, S22.

Трансформаторы из аморфного сплава: модели включают серии SBH15, SBH21, SBH25; их потери холостого хода примерно в два раза ниже, чем у трансформаторов из кремниевой стали того же класса энергоэффективности.

3. По рейтингу энергоэффективности

Продукты среднего и высокого класса: S13, S20, S22 и серии из аморфных сплавов.

Бюджетные продукты: серия S11

4. Методом переключения ответвлений.

Переключение без нагрузки (без нагрузки): требуется обесточивание для ручной регулировки.

Переключение ответвлений под нагрузкой: позволяет выполнять регулировку при наличии напряжения (доступно на некоторых моделях).

5. По типу корпуса резервуара

Полностью герметичный тип, обычный тип и т. д.

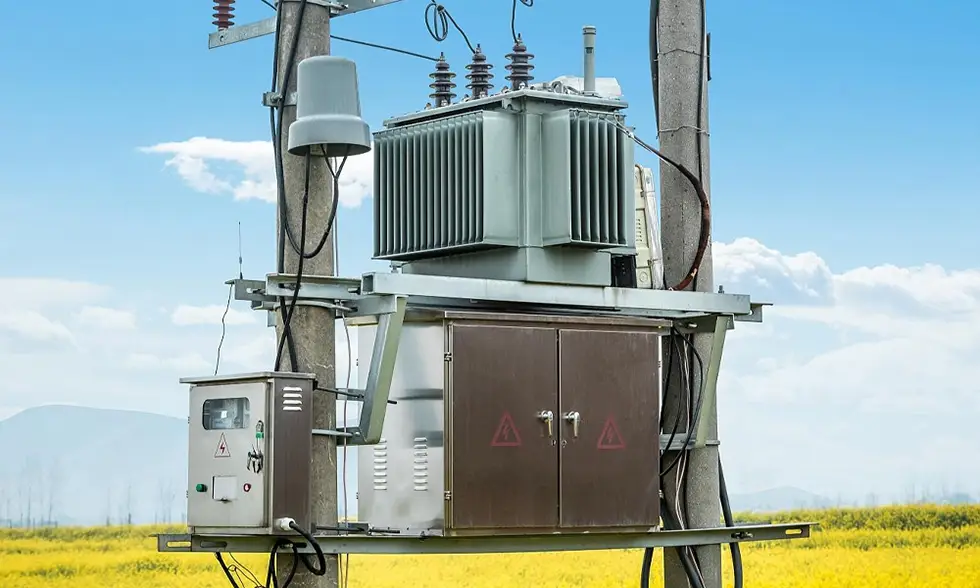

Область применения масляных распределительных трансформаторов 20 кВ

Масляные распределительные трансформаторы 20 кВ в основном используются в следующих сценариях:

1. Электрораспределительные сети:городские и сельские распределительные сети, распределительные линии 20кВ

2. Промышленные и горнодобывающие предприятия:нефтяная, металлургическая, химическая, текстильная, легкая промышленность и т. д.

3. Коммерческие и жилые здания:коммерческие комплексы, офисные здания, жилые кварталы

4. Особые условия:в местах с высоким содержанием пыли, загрязнений маслом или химическими веществами

5. Приложения с переключением двойного напряжения:некоторые модели могут работать в системах 10 кВ или 20 кВ путем переключения между уровнями напряжения.

Принцип работы

Принцип работы масляного распределительного трансформатора 20 кВ основан на электромагнитной индукции:

1. Когда напряжение переменного тока подается на первичную обмотку (сторона высокого напряжения, 20 кВ), переменный ток проходит через обмотку и создает переменный магнитный поток в железном сердечнике.

2. Этот переменный поток одновременно связывает первичную и вторичную обмотки (сторона низкого напряжения, обычно 0,4 кВ).

3. По закону электромагнитной индукции в обеих обмотках наводятся электродвижущие силы.

4. Поскольку две обмотки имеют разное количество витков, индуцированные напряжения соответственно различаются — соотношение витков равно коэффициенту напряжения.

5. Тепло, образующееся во время работы, передается через изоляционное масло на стенку резервуара, а затем рассеивается в окружающий воздух через охлаждающие ребра (или гофрированные панели).

Как выбрать подходящий силовой электрический трансформатор

1. Выбор мощности

- Рассчитайте общую подключенную нагрузку от всего электрооборудования и сооружений (как правило, исключая противопожарные нагрузки).

- Компенсированная полная мощность служит основой для выбора мощности трансформатора и количества агрегатов.

- Как правило, коэффициент нагрузки трансформатора следует поддерживать на уровне около 85%.

- Избегайте использования трансформаторов слишком большой мощности или перегрузок.

2. Выбор модели

- Серия S11: продукты бюджетного класса, подходящие для применений с низкими требованиями к энергоэффективности.

- Серия S13/S20/S22: энергосберегающие продукты среднего и высокого класса.

- Серия из аморфных сплавов (SBH15 и т. д.): чрезвычайно низкие потери холостого хода, идеальны для применений с длительными простоями и повышенным вниманием к энергосбережению.

3. Другие соображения

- Условия установки (внутри/на открытом воздухе)

- Требования к степени пожарной безопасности.

- Необходимость переключения двойного напряжения (совместимость 10 кВ/20 кВ)

- Метод переключения ответвлений (без цепи или под нагрузкой)

- Бюджетные и стоимостные ограничения

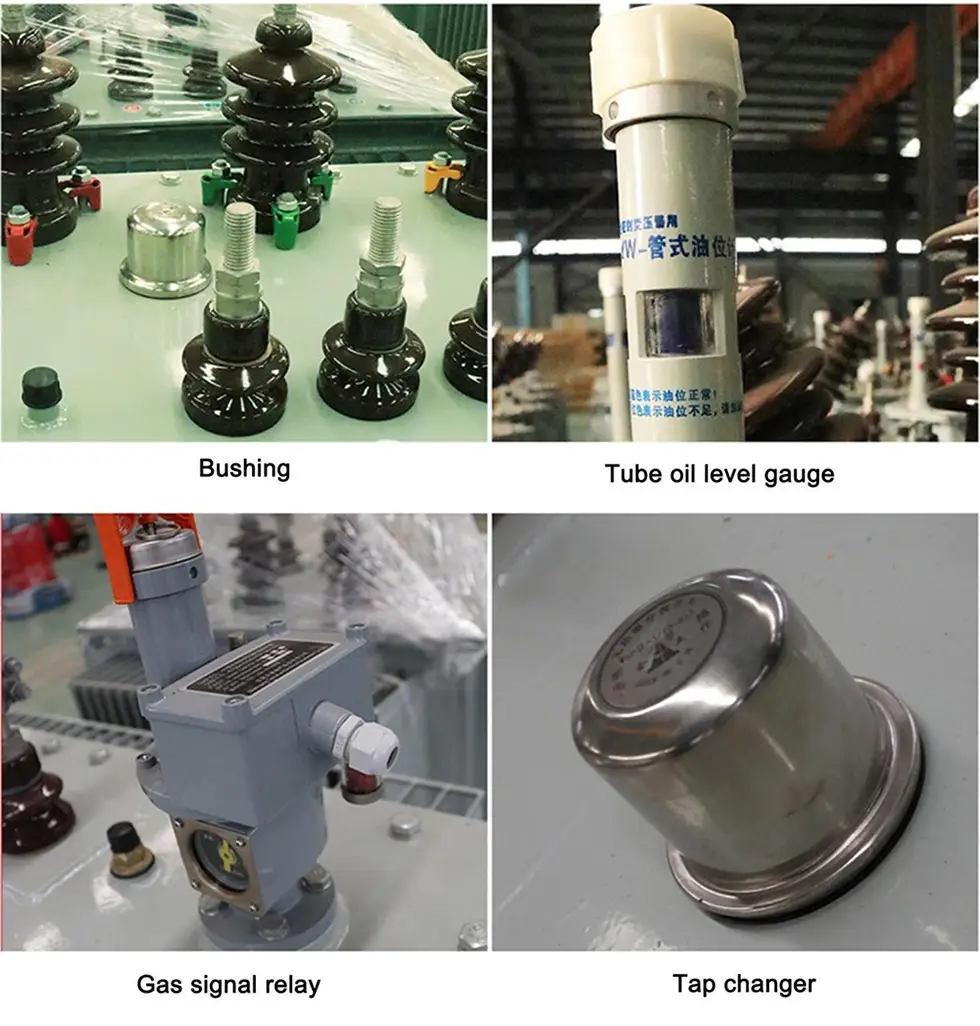

Подробности о продуктах

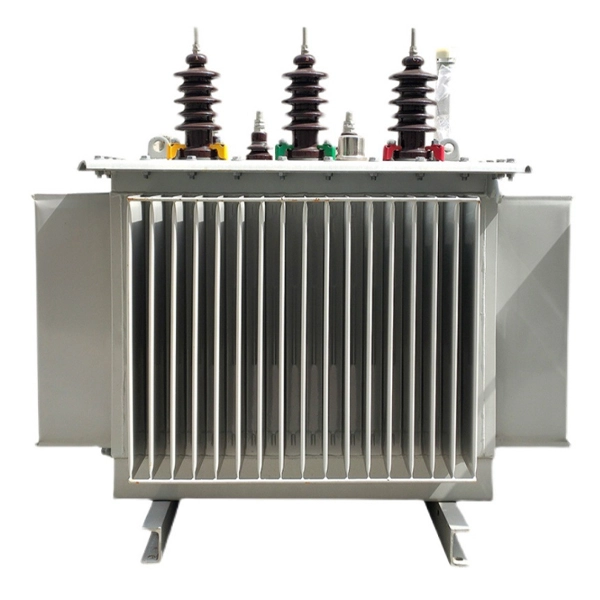

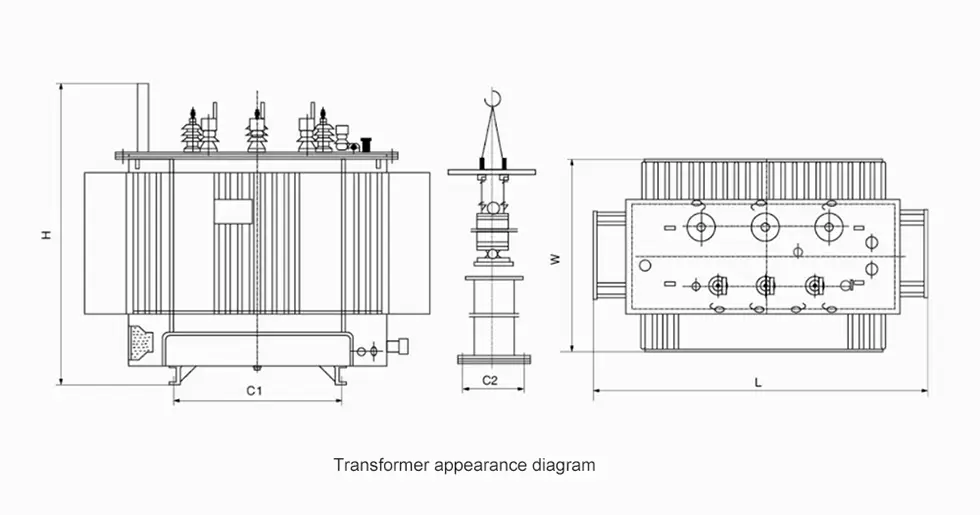

Продукция Внешний вид и размеры

Уведомление о заказе

При размещении заказа необходимо указать модель продукта, номинальную мощность, номинальное напряжение высокого и низкого напряжения, диапазон ответвлений высокого напряжения, количество фаз, частоту и номер группы соединений.

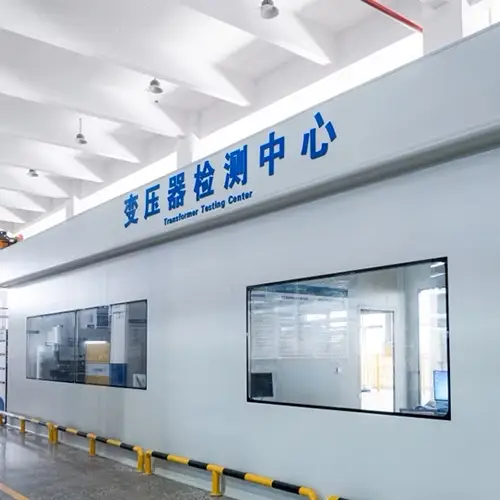

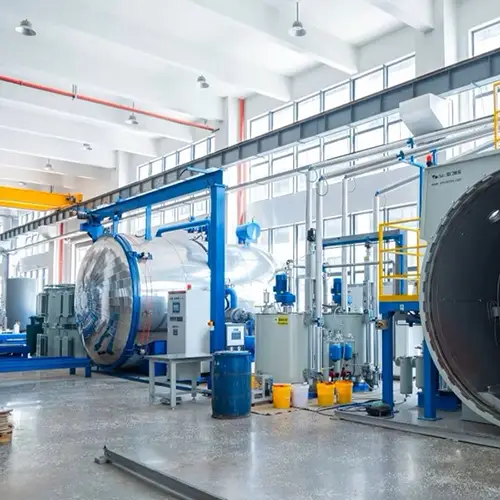

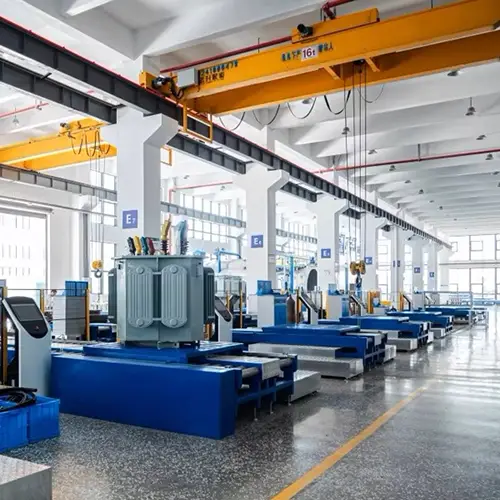

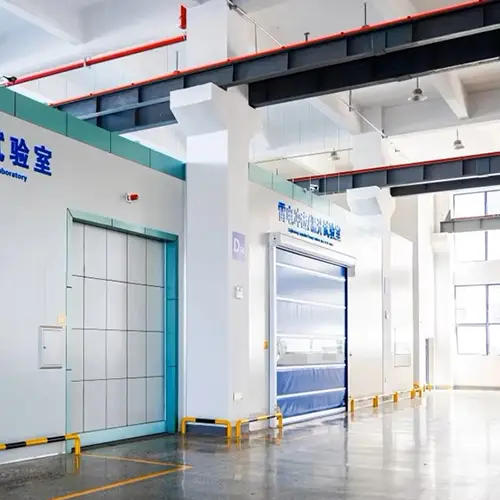

Мастерская и испытательный центр

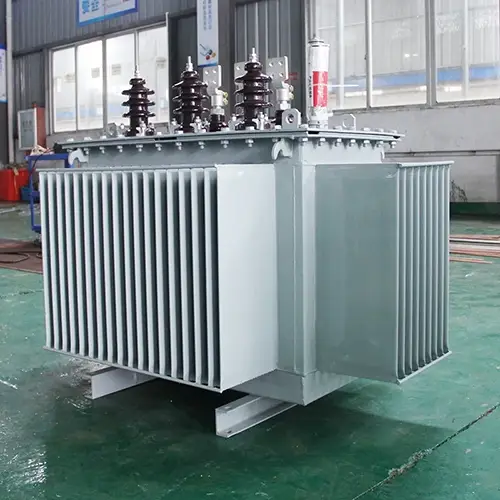

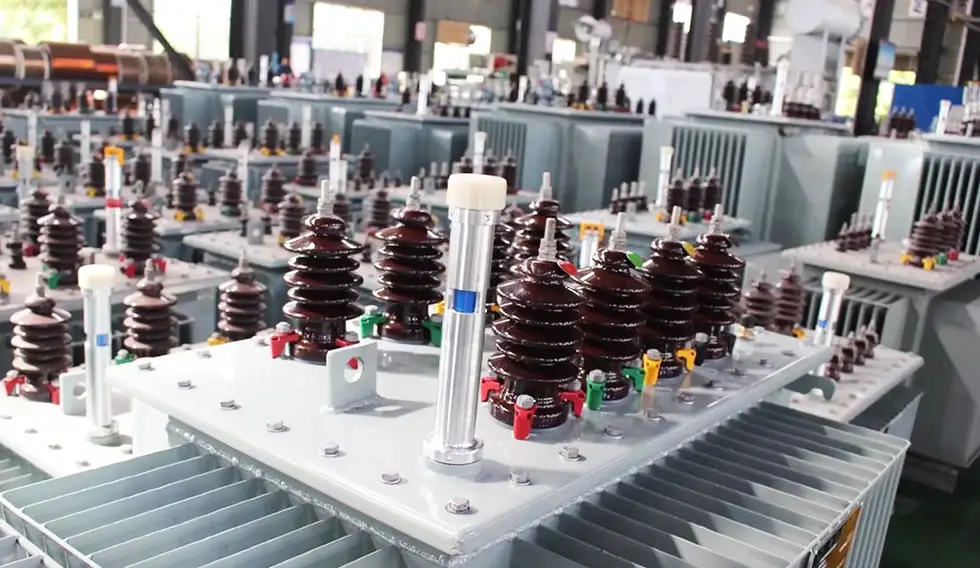

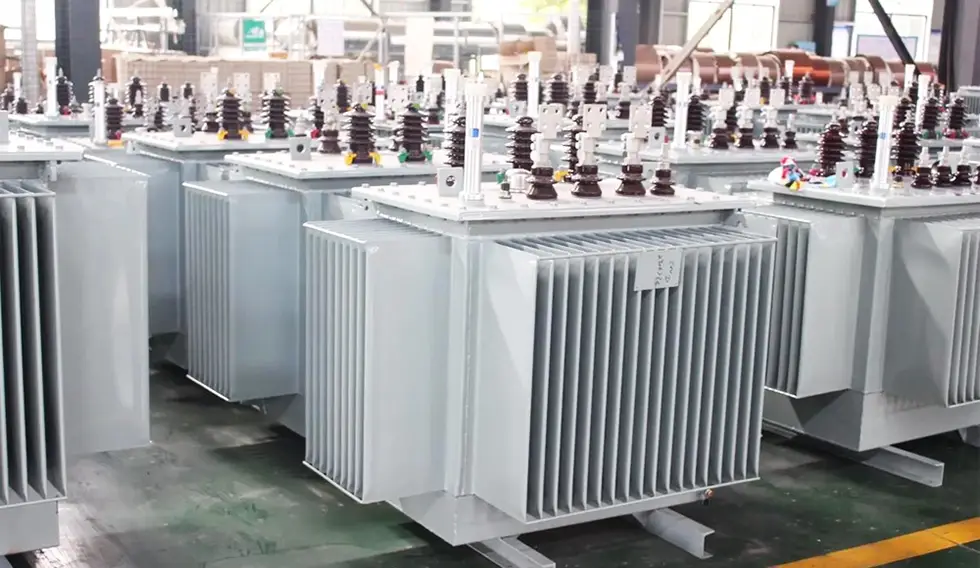

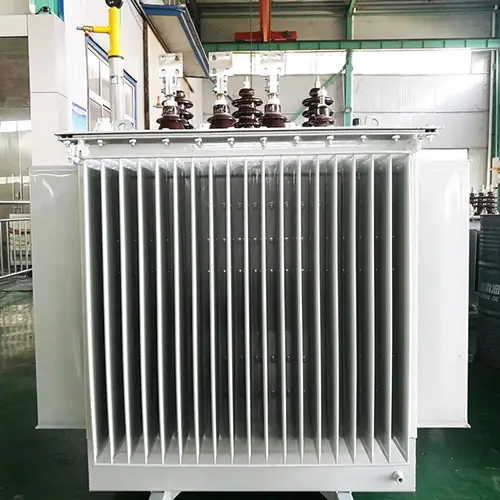

Продукция Показать
