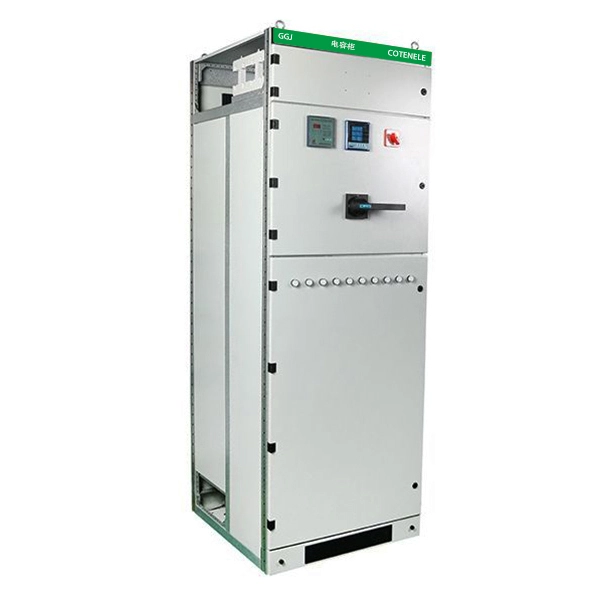

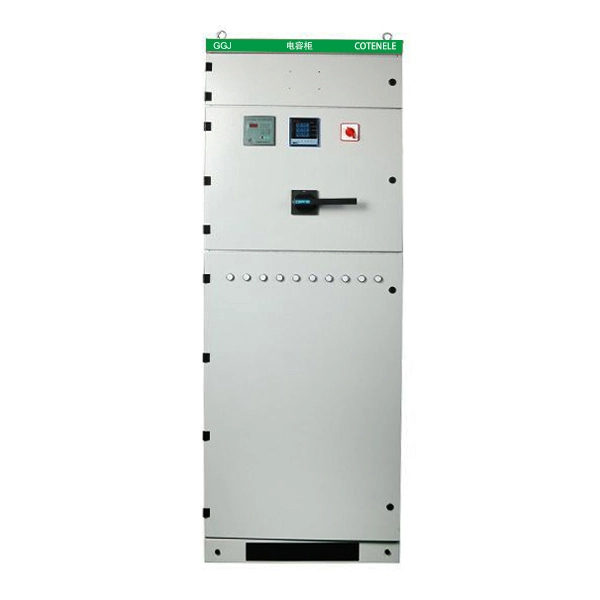

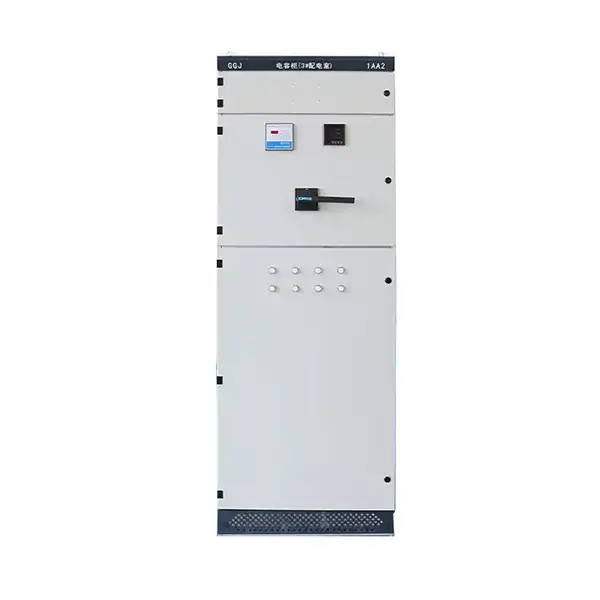

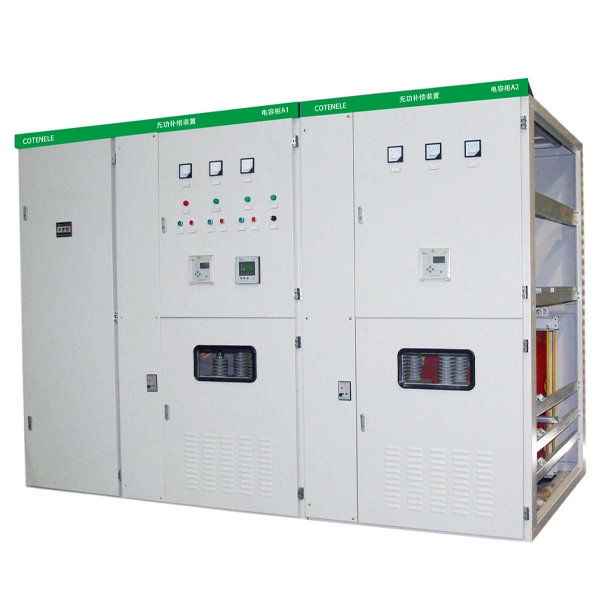

Устройство автоматической компенсации реактивной мощности GGJ, низковольтная панель

Панель автоматического устройства компенсации реактивной мощности GGJ LV — это интеллектуальное устройство распределения мощности, производимое компанией Cotenele. Это низковольтное распределительное устройство повышает коэффициент мощности в низковольтных сетях напряжением 380 В за счет автоматического переключения конденсаторов.

Его микрокомпьютерный контроллер отслеживает реактивную мощность в режиме реального времени и обеспечивает стабильную компенсацию выше 0,95 со временем отклика до 20 мс. Шкаф обеспечивает множество функций защиты и поддерживает связь для мониторинга электропитания.

Этот низковольтный электрошкаф широко используется на промышленных предприятиях, в зданиях и коммунальных объектах и ​​подходит для трансформаторов мощностью от 130 до 600 кВА.

Устройство автоматической компенсации реактивной мощности GGJ соответствует национальным и международным стандартам, включая GB/T 15576, GB 7251.1 и IEC 60439-1, обеспечивая безопасность и надежность в качестве современного энергосберегающего решения.

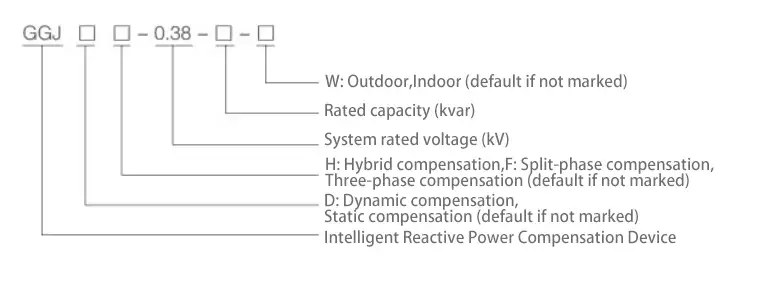

Модель и значения

Основные технические параметры

Особенности продукта

• Для управления используется интеллектуальный контроллер, обладающий полным набором функций и надежной работой. Режим компенсации является автоматическим и может повысить коэффициент мощности выше 0,9.

• Отображение коэффициента мощности сети в реальном времени:

• Отставание (0,00–0,99)

• Ведущий (0,00–0,99)

• Обеспечивает множество функций защиты, включая защиту от перенапряжения, сверхгармоник, сверхкомпенсации, отказа системы, потери фазы и перегрузки.

• Запоминает заданные параметры; параметры не теряются при отключении электроэнергии. Когда сеть возвращается в нормальное состояние, устройство автоматически возобновляет работу без ручного вмешательства.

• Возможность компенсации расщепления фазы или гибридной компенсации в зависимости от состояния баланса нагрузки в сети.

• Сильная защита от помех; выдерживает импульсы помех амплитудой 2000В непосредственно из сети, превышающие национальные профессиональные стандарты.

Дополнительная функция мониторинга сети распределения электроэнергии

• Измерение в реальном времени и ежечасная запись трехфазного напряжения, тока, частоты, активной мощности, реактивной мощности, коэффициента мощности, активной энергии и реактивной энергии на стороне низкого напряжения трансформатора.

• Суммарные гармонические искажения (THD) напряжения и тока, а также содержание отдельных гармоник со 2-го по 25-й порядок.

• Оснащен интерфейсами RS-232 и RS-485, поддерживающими считывание данных через КПК, а также удаленную связь для беспроводного считывания показаний счетчиков, тестирования устройств, настройки параметров и получения данных в реальном времени и записанных данных.

• Функции анализа данных включают анализ рабочей нагрузки, статистические запросы, комплексную оценку качества электропитания, расчет коэффициента квалификации напряжения, коэффициента нагрузки источника питания, коэффициента надежности и максимального коэффициента нагрузки, а также запросы коэффициента мощности, активной мощности и реактивной мощности по периодам времени. Система также может генерировать кривые фазного напряжения, тока и коэффициента мощности, а также печатать подробный анализ и статистические отчеты.

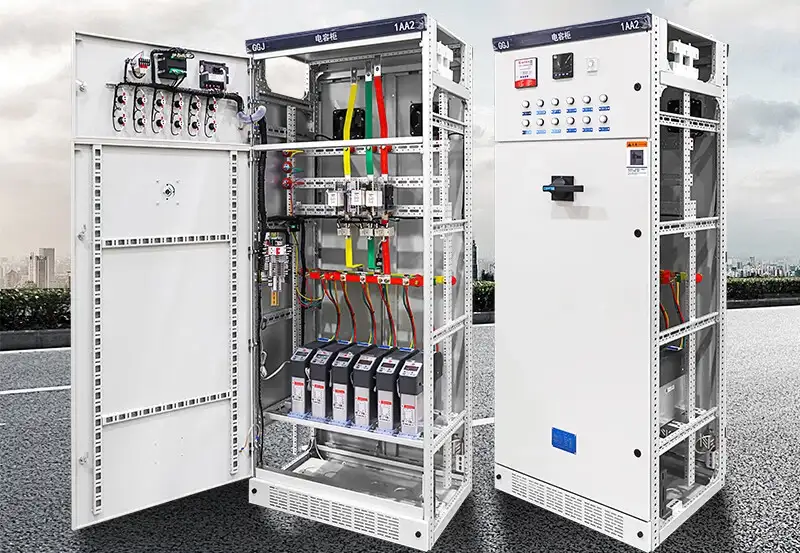

Структуры продукта и основные компоненты

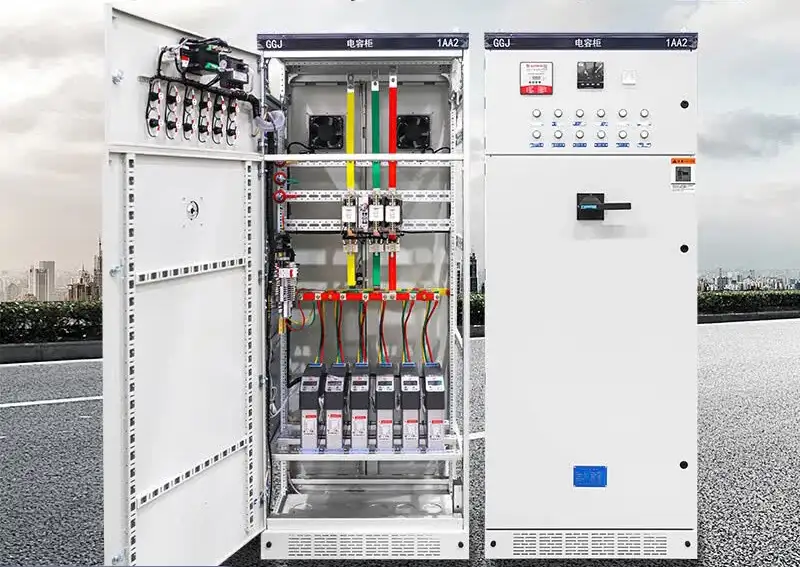

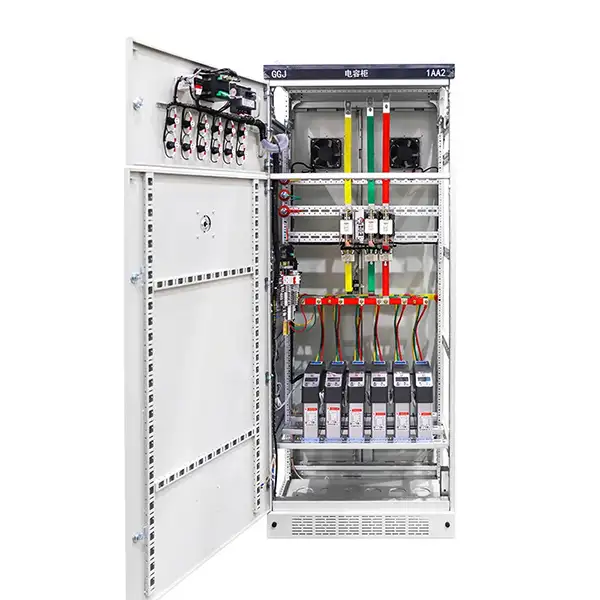

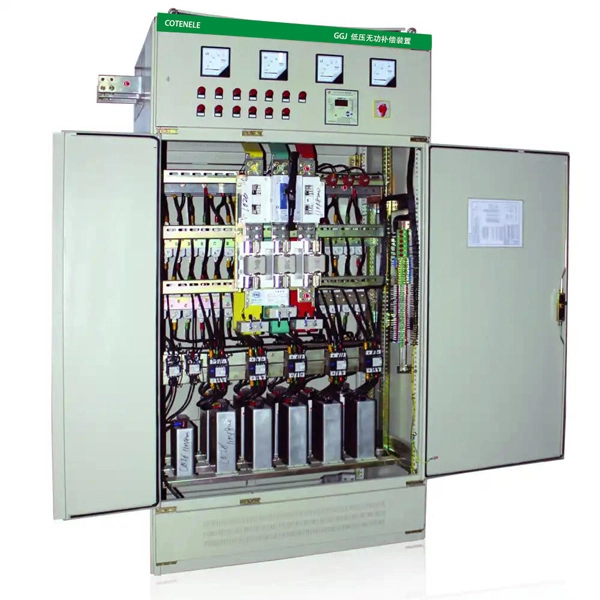

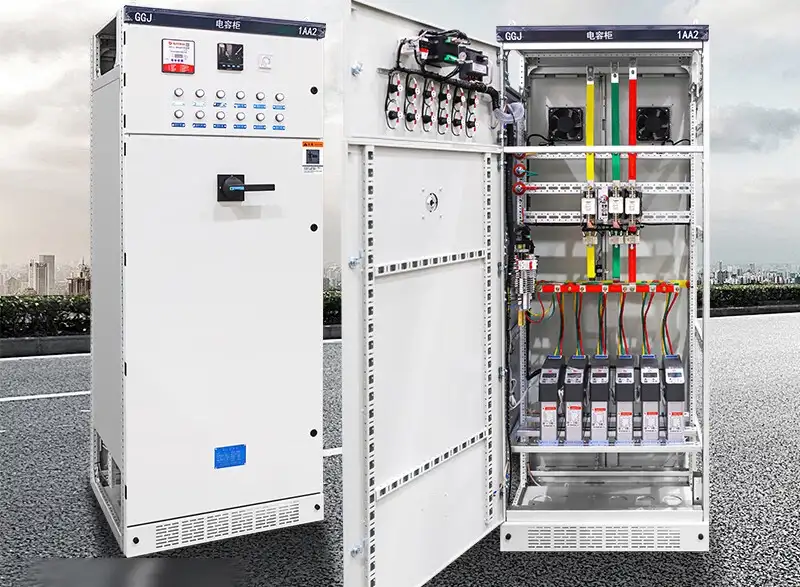

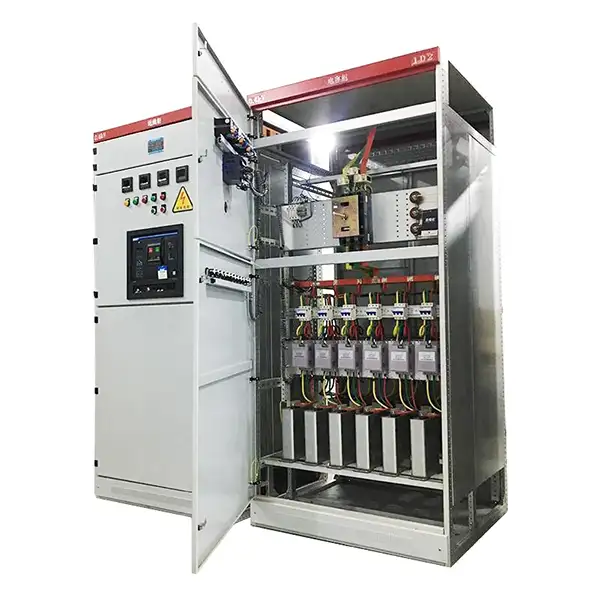

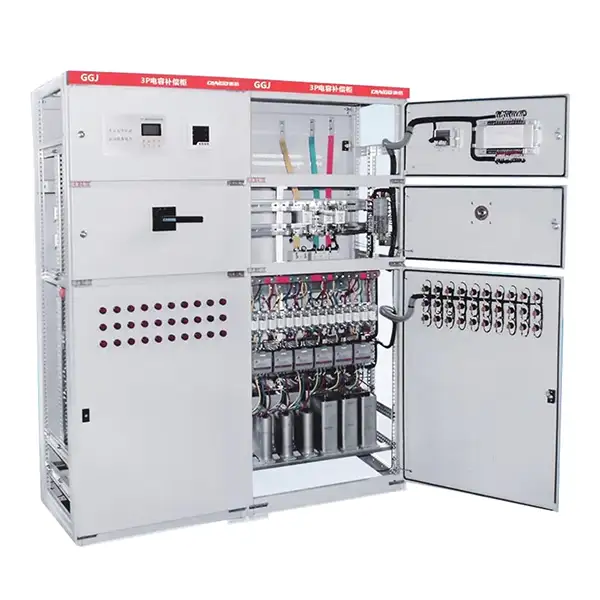

Панель автоматического устройства компенсации реактивной мощности GGJ LV изготовлена ​​из высококачественной холоднокатаной стальной пластины с закрытой структурой и антикоррозийным напылением. Его основные компоненты включают в себя:

Интеллектуальный регулятор реактивной мощности:Этот компонент является «мозгом» устройства компенсации, отслеживая реактивную мощность и коэффициент мощности в режиме реального времени и выдавая команды переключения.

Силовые конденсаторы:Элементы компенсации активной зоны, генерирующие реактивную мощность. В современных конструкциях в основном используются самовосстанавливающиеся конденсаторы сухого типа, которые превосходят традиционные масляные типы.

Коммутационные устройства:выполнять команды контроллера для включения/выключения конденсаторов.

Распространенные типы:Конденсаторные контакторы и быстродействующие тиристорные переключатели без переключения.

Размыкатель/предохранители:Обеспечивает включение/выключение основного питания и защиту от короткого замыкания.

Тепловое реле перегрузки:обеспечивает защиту конденсаторов от перегрузки.

Отображать инструменты:Панель обычно включает в себя измеритель коэффициента мощности, амперметр и вольтметр для мониторинга в режиме реального времени.

Принцип работы

Контроллер внутри шкафа постоянно контролирует сигналы напряжения и тока сети, рассчитывая реактивную мощность и коэффициент мощности в режиме реального времени.

Когда коэффициент мощности падает ниже заданного целевого значения (например, 0,95), контроллер автоматически переключает одну или несколько батарей конденсаторов через коммутационные устройства.

Поскольку ток конденсатора опережает напряжение, емкостный реактивный ток компенсирует запаздывающий реактивный ток индуктивных нагрузок, тем самым повышая коэффициент мощности сети до целевого значения и достигая локального баланса реактивной мощности.

Этот процесс автоматического управления с обратной связью гарантирует, что шкаф GGJ точно отслеживает изменения нагрузки, избегая при этом как чрезмерной, так и недостаточной компенсации, сохраняя сеть в эффективном рабочем состоянии.

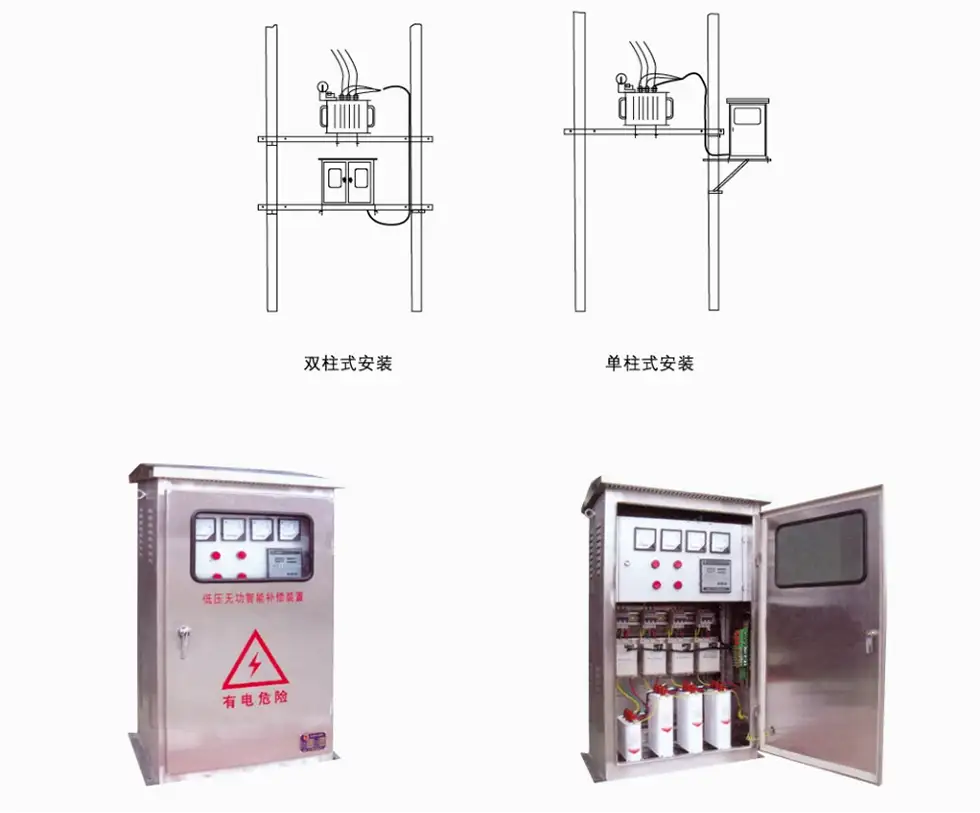

Способ установки на открытом воздухе на столбе
